RLC串联交流电路谐振特性的研究

大学物理实验设计性实验实验报告实验题目:RLC串联电路谐振特性的研究班级：姓名：学号：指导教师：一．目的1．研究LRC 串联电路的幅频特性;2．通过实验认识LRC 串联电路的谐振特性. 二．仪器及用具DH4503RLC 电路实验仪 电阻箱 数字储存示波器 导线三．实验原理LRC 串联电路如图3.12-1所示.若交流电源U S 的电压为U ,角频率为ω,各元件的阻抗分别为则串联电路的总阻抗为串联电路的电流为式中电流有效值为电流与电压间的位相差为它是频率的函数,随频率的变化关系如图3.12-2所示.电路中各元件电压有效值分别为C j Z L j Z R Z C L R ωω1===)112.3()1(--+=C L j R Z ωω)212.3()1(-=-+==∙∙ϕωωj Ie C L j R Z I UU )312.3()1(22--+==C L R U Z U I ωω)412.3(1arctan --=RC L ωωϕ)512.3()1(22--+==CL R R RI U R ωω)612.3()1(22--+==U C L R LLI U L ωωωω)712.3()1(1122--+==UCL R C I C U C ωωωω图3.12-1/π-/π图3.12-2(3.12-5)和(3.12-6),(3.12-7) 式可知,U R ,U L 和U C 随频率变化关系如图3.12-3所示.(3.12-5),(3.12-6)和(3.12-7)式反映元件R 、L 和C 的幅频特性,当时,ϕ=0,即电流与电压同位相,这种情况称为串联谐振,此时的角频率称为谐振角频率,并以ω0表示,则有从图3.12-2和图3.12-3可见,当发生谐振时,U R 和I 有极大值,而U L 和U C 的极大值都不出现在谐振点,它们极大值U LM 和U CM 对应的角频率分别为(3.1211)C ωω==-式中Q 为谐振回路的品质因数.如果满足21>Q ,可得相应的极大值分别为电流随频率变化的曲线即电流频率响应曲线（如图3.12-5所示）也称谐振曲线.为了分析电路的频率特性.将(3.12-3)式作如下变换)912.3(10-=LCω)1012.3(2111220222--=-=ωωQ C R LC L )1312.3(411142222LM --=-=Q QL Q U Q U )1412.3(4112CM --=Q QUU 22)1()I(C L R Uωωω-+=2002L U ωωω=)812.3(1-=L Cωω(a) 图3.12-3从而得到此式表明,电流比I /I 0由频率比ω/ω0及品质因数Q 决定.谐振时ω/ω0,I /I 0=1,而在失谐时ω/ω0≠1, I /I 0<1.由图3.12-5(b)可见,在L 、C 一定的情况下,R 越小,串联电路的Q 值越大,谐振曲线就越尖锐.Q 值较高时, ω稍偏离ω0.电抗就有很大增加,阻抗也随之很快增加,因而使电流从谐振时的最大值急剧地下降,所以Q 值越高,曲线越尖锐,称电路的选择性越好.为了定量地衡量电路的选择性,通常取曲线上两半功率点(即在210=I I 处)间的频率宽度为“通频带宽度”,简称带宽如图3.12-5所示,用来表明电路的频率选择性的优劣.由(3.12-17)式可知,当210=I I 时,Q 100±=-ωωωω,若令解(3.12-18)和(3.12-19)式,得20022)( ωωωωρ-+=R U2002)(1ωωωω-+=Q R U20020)(1 ωωωω-+=Q I 20020)(Q 11ωωωω-+=I I )1812.3(11001--=-Q ωωωω)1912.3(12002-=-Qωωωω)2012.3(2)21(10201--+=QQωωω(a) （b ）图3.12-5所以带宽为 可见,Q 值越大,带宽∆ω越小,谐振曲线越尖锐,电路的频率选择性就好.四．实验内容与步骤 1．计算电路参数(1)根据自己选定的电感L 值,用(3.12-9)式计算谐振频率f 0=2kHz 时,RLC 串联电路的电容C 的值,然后根据(3.12-12)式计算品质因数Q =2和Q =5时电阻R 的值.2．实验步骤（1）按照实验电路如图3.12-6连接电路,r 为电感线圈的直流电阻,C 为电容箱,R 为电阻箱,U S 为音频信号发生器.(2)Q=5,调节好相应的R ， 将数字储存示波器接在电阻R 两端，调节信号发生器的频率，由低逐渐变高（注意要维持信号发生器的输出幅度不变），读出示波器电压值，并记录。

RLC串联电路的谐振特性研究实验报告摘要本研究讨论了RLC串联电路的谐振特性。

串联电路的最大谐振频率和最小谐振频率通过实验测量，通过电路计算来验证。

特性曲线的形状是理论测量的结果一致的，说明实验结果可靠。

结果表明，当阻抗器的电阻值增加时，最大和最小谐振频率比较稳定。

关键词：RLC串联电路；谐振特性；实验测量；计算验证；特性曲线1 引言RLC串联电路是电力系统中常见的高阻抗电源和测量电路，它由电阻R、电感L及电容C三个元件组成，是用于测量谐振特性最常见的电路之一。

由于谐振特性及其相关特性与RLC串联电路的参数密切相关，所以要准确测量谐振特性，就必须对这三个基本元件的各种特性进行准确的测试和验证。

本文将对RLC串联电路的谐振特性进行测量和验证，以分析其特性表现，以作为进一步的基础研究。

2 电路实验RLC串联电路的实验图如图1所示，由电阻R、电感L和电容C三个元件组成。

示波器用来测量RLC串联电路中交流电压的波形变化，正弦波发生器用来产生一定的输出电压，可改变频率来测量最大、最小谐振频率的值，而变阻器用来改变RLC串联电路的电阻R的电阻值，可分析子图形1中电感L、电容C外部给定的谐振频率。

实验采用正弦波发生器输出不同频率信号，对RLC串联电路中U-V示波器测量输出电压波形，当变阻器的电阻值一定时，随着输出电压频率变化而变化。

当输出电压频率与RLC电路谐振频率相符时，其输出电压有更显著的波动，电源从高频到低频，以及由低频到高频，都能够找到一个共振的频率值，这个值分别是最大谐振频率和最小谐振频率。

3 结果分析本次实验结果显示，随着阻抗器电阻值的改变，最大谐振频率和最小谐振频率也有所变化，而在不同的电阻值上，谐振频率的变化幅度都很小。

比较理论计算和实验测量的结果，证明了实验测量的准确性。

可以发现，实验测量和理论计算的特性曲线基本构成一致，并且越靠近频率值越接近，证明了谐振特性的实验测量结果的可靠性。

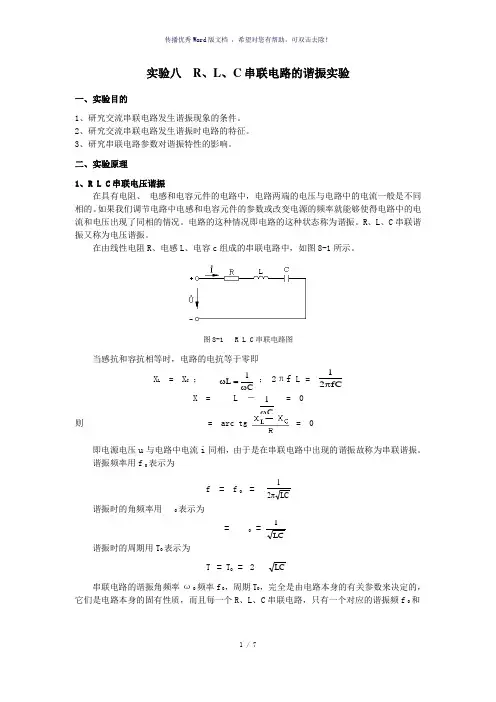

C1L ω=ωfC 21πC1ωLC 21πLC1LC实验八 R 、L 、C 串联电路的谐振实验一、实验目的1、研究交流串联电路发生谐振现象的条件。

2、研究交流串联电路发生谐振时电路的特征。

3、研究串联电路参数对谐振特性的影响。

二、实验原理1、R L C 串联电压谐振在具有电阻、 电感和电容元件的电路中，电路两端的电压与电路中的电流一般是不同相的。

如果我们调节电路中电感和电容元件的参数或改变电源的频率就能够使得电路中的电流和电压出现了同相的情况。

电路的这种情况即电路的这种状态称为谐振。

R 、L 、C 串联谐振又称为电压谐振。

在由线性电阻R 、电感L 、电容c 组成的串联电路中，如图8-1所示。

图8-1 R L C 串联电路图当感抗和容抗相等时，电路的电抗等于零即X L = X C ； ； 2πf L= X = L － = 0 则 = arc tg = 0即电源电压u 与电路中电流i 同相，由于是在串联电路中出现的谐振故称为串联谐振。

谐振频率用f 0表示为f = f 0 =谐振时的角频率用表示为==谐振时的周期用T 0表示为T = T 0 = 2串联电路的谐振角频率ω 0频率f 0，周期T 0，完全是由电路本身的有关参数来决定的，它们是电路本身的固有性质，而且每一个R 、L 、C 串联电路，只有一个对应的谐振频f 0和()2CL2X X R -+RU UU U 周期T 0。

因而，对R 、L 、C 串联电路来说只有将外施电压的频率与电路的谐振频率相等时候，电路才会发生谐振。

在实际应用中，往往采用两种方法使电路发生谐振。

一种是当外施电压频率f 固定时，改变电路电感L 或电容C 参数的方法，使电路满足谐振条件。

另一种是当电路电感L 或电容C 参数固定时，可用改变外施电压频率f 的方法，使电路在其谐振频率下达到谐振。

总之，在R 、L 、C 串联电路中，f 、L 、C 三个量，无论改变哪一个量都可以达到谐振条件，使电路发生谐振。
