金属切削加工方法与设备

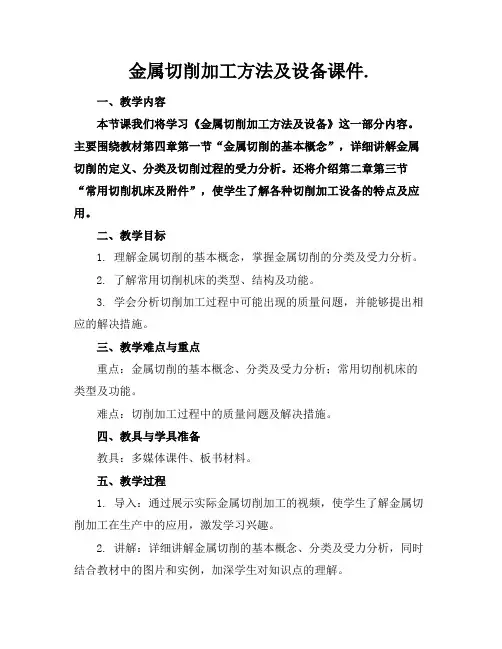

金属切削加工方法及设备课件.一、教学内容本节课我们将学习《金属切削加工方法及设备》这一部分内容。

主要围绕教材第四章第一节“金属切削的基本概念”，详细讲解金属切削的定义、分类及切削过程的受力分析。

还将介绍第二章第三节“常用切削机床及附件”，使学生了解各种切削加工设备的特点及应用。

二、教学目标1. 理解金属切削的基本概念，掌握金属切削的分类及受力分析。

2. 了解常用切削机床的类型、结构及功能。

3. 学会分析切削加工过程中可能出现的质量问题，并能够提出相应的解决措施。

三、教学难点与重点重点：金属切削的基本概念、分类及受力分析；常用切削机床的类型及功能。

难点：切削加工过程中的质量问题及解决措施。

四、教具与学具准备教具：多媒体课件、板书材料。

五、教学过程1. 导入：通过展示实际金属切削加工的视频，使学生了解金属切削加工在生产中的应用，激发学习兴趣。

2. 讲解：详细讲解金属切削的基本概念、分类及受力分析，同时结合教材中的图片和实例，加深学生对知识点的理解。

3. 示范：以实际操作为例，演示常用切削机床的使用方法及注意事项。

4. 练习：布置随堂练习，让学生分析给定案例中切削加工过程中可能出现的问题及解决方法。

6. 互动：鼓励学生提问，解答学生在学习过程中遇到的问题。

六、板书设计1. 金属切削的基本概念、分类及受力分析。

2. 常用切削机床的类型、结构及功能。

3. 切削加工过程中的质量问题及解决措施。

七、作业设计案例描述：某企业在加工一批轴类零件时，发现零件表面出现明显的划痕，且尺寸精度不符合要求。

2. 答案：切削质量问题：划痕、尺寸精度不足。

解决措施：检查刀具磨损情况，及时更换磨损严重的刀具；调整切削参数，减小切削力；加强机床的维护保养，确保机床精度。

八、课后反思及拓展延伸1. 反思：本节课学生对金属切削的基本概念及机床类型掌握较好，但在分析切削质量问题方面存在一定困难。

今后教学中，应增加实际案例的分析，提高学生的分析能力。

从零件的设计图纸到零件成品合格交付，考虑到诸如金属零件工艺路线的安排、机床的选择、切削刀具的选择、零件定位装夹等一系列因素的影响，这样才能避免由于工艺方案考虑不周而可能出现的质量问题。

金属切削机床就具有广泛的工艺性能，可用于直线圆柱、斜线圆柱、圆弧和各种螺纹、蜗杆等复杂工件，具有直线插补、圆弧插补各种功能，并在复杂零件中发挥了良好的经济效果。

下面简单介绍下常见的金属切削机床设备有哪些：一、车床设备车床主要用于各种回转表面和回转体的端面。

如车削内外圆柱面、圆锥面、环槽及成形回转表面，车削端面及各种常用的螺纹，配有工艺装备还可用于各种特形面。

在车床上还能做钻孔、扩孔、铰孔、滚花等。

二、铣床设备铣床一种用途广泛的机床，在铣床上可以用于平面（水平面、垂直面）、分齿零件（齿轮、花键轴、链轮乖、螺旋形表面螺纹、螺旋槽）及各种曲面。

此外还可用于对回转体表面、内孔及进行切断等工艺。

工件装在操作台上或分度头等附件上，铣刀旋转为主运动，辅以操作台或铣头的进给运动，工件即可获得所需的表面。

由于是多刀断续切削，因而铣床的效率较高。

三、刨床设备刨床主要分为牛头刨床、龙门刨床、单臂刨床及专门化刨床（如刨削大钢板边缘部分的刨边机、刨削冲头和复杂形状工件的刨模机）等。

龙门刨床因有一个由顶梁和立柱组成的龙门式框架结构而得名，操作台带着工件通过龙门框架作直线往复运动，多用于大平面（尤其是长而窄的平面），也用来沟槽或同时完成数个中小零件的平面。

大型龙门刨床往往附有铣头和磨头等部件，这样就可以使工件在一次安装后完成刨、铣及磨平面等。

单臂刨床具有单立柱和悬臂，操作台沿床身导轨作纵向往复运动，多用于宽度较大而又不需要在整个宽度上的工件。

四、插床设备插床主要用于各种平面（如水平面、垂直面和斜面及各种形槽、燕尾槽等）、直线成型表面。

假如配有仿形装置，还可用于空间曲面，如汽轮机叶轮，螺旋槽等。

这类机床的刀具结构简单，回程时不切削，一般用于单件小批量工件。

六种常见的金属切削工艺
金属切削工艺是机械加工领域的重要组成部分，包括以下六种常见的工艺：
1. 车削：车削是一种利用工件旋转作为主运动，以刀具直线移动作为进给运动的切削加工方法。

这种工艺特别适用于加工具有回转面的零件，如轴、盘、环等。

2. 铣削：铣削是利用旋转的多刃刀具对工件进行切削，以完成金属切削加工的方法。

铣削广泛应用于加工各种平面、沟槽、成形面等，是一种应用非常广泛的金属切削工艺。

3. 刨削：刨削是利用刨刀对工件作往复直线运动，以完成金属切削加工的方法。

刨削主要用于加工平面、沟槽等，如导轨面、平面轴承座等。

4. 磨削：磨削是利用磨具对工件表面进行磨削加工的方法。

磨削可以获取较高的加工精度和表面光洁度，适用于各种金属材料的加工，如铸铁、钢、铜、铝等。

5. 钻孔：钻孔是一种在工件上加工出孔的方法，常用的钻孔设备有钻床。

钻孔应用广泛，可用于加工各种类型的孔，如通孔、盲孔、沉头孔等。

6. 镗孔：镗孔是一种在工件上加工出孔的方法，常用的镗孔设备有镗床。

镗孔通常用于加工较大的孔或精密孔，如轴承孔、齿轮孔等。

这些金属切削工艺各自有着不同的特点和应用范围，需要根据具体的加工要求和材料选择合适的工艺。

熟练掌握这些工艺，对于提高机械加工效率和质量具有重要意义。

1。

常用金属切削加工方法金属切削加工是一种广泛应用的制造工艺，主要用于加工金属工件的外形及孔加工。

以下是常见的金属切削加工方法：1.车削车削是最基本、最常用的金属切削方法之一、它通过将金属工件安装在车床上，并将刀具放置在工件上进行旋转，同时刀具和工件进行相对运动来形成切削。

车削可以用于加工直径、长度和各种复杂形状的外表面。

2.铣削铣削是一种通过刀刃在金属工件上旋转来去除材料的加工方法。

铣削可以用于加工平面、凹凸面、槽、齿轮等各种形状的切削工件。

铣削是金属切削中最常用的方法之一3.钻削钻削是一种用于加工孔的金属切削方法。

它利用旋转刀具来去除金属工件上的材料，形成孔。

钻削通常用于加工孔的精度要求较高的情况，如孔的直径、深度和位置。

4.切割切割是一种将金属工件根据需要切割成不同形状和尺寸的加工方法。

切割可以通过手动切割工具，如切割机、手锯等进行，也可以使用机械、电动工具进行。

5.螺纹加工螺纹加工是一种用于制造螺纹的金属切削方法。

它通过旋转工件并将刀具沿着螺纹轴向移动来形成螺纹。

螺纹加工主要用于加工螺纹螺栓、螺母等紧固件。

6.刨削刨削是一种将金属工件上的材料去除形成平坦表面的加工方法。

它使用刨床或刨床类似的设备，在金属工件上移动刀具，同时刀具和工件进行相对运动来去除材料。

7.磨削磨削是一种通过磨料颗粒进行切削的金属加工方法。

它利用磨料颗粒对金属工件进行切削和抛光，以获得更高的加工精度和表面质量。

磨削通常用于加工高硬度材料、特殊形状的工件和表面要求较高的工件。

8.拉削拉削是一种通过用切削刀具在金属工件上施加压力来形成加工面的金属切削方法。

拉削通常用于加工薄壁筒体、轴类工件和螺旋面。

9.剪切剪切是一种通过在金属工件上施加剪力来将其切成两部分的金属加工方法。

剪切通常用于切割金属板材、金属板和金属带。

10.冲压冲压是一种通过在金属工件上施加压力来将其切割成所需形状的金属加工方法。

冲压通常用于大规模、高效率的批量生产，可以加工出复杂的形状和细节。

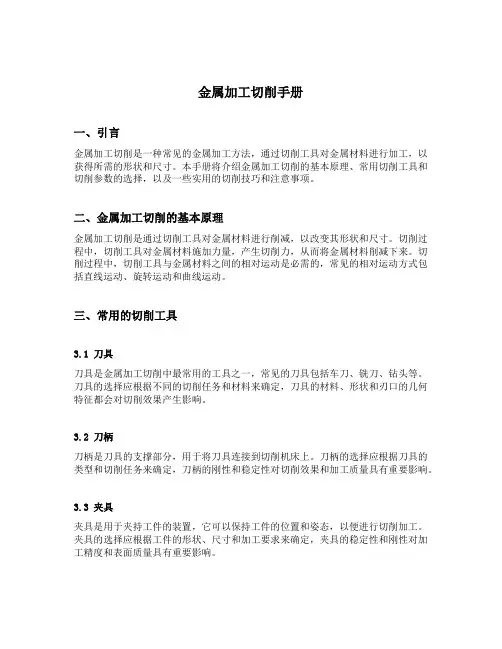

金属加工切削手册一、引言金属加工切削是一种常见的金属加工方法，通过切削工具对金属材料进行加工，以获得所需的形状和尺寸。

本手册将介绍金属加工切削的基本原理、常用切削工具和切削参数的选择，以及一些实用的切削技巧和注意事项。

二、金属加工切削的基本原理金属加工切削是通过切削工具对金属材料进行削减，以改变其形状和尺寸。

切削过程中，切削工具对金属材料施加力量，产生切削力，从而将金属材料削减下来。

切削过程中，切削工具与金属材料之间的相对运动是必需的，常见的相对运动方式包括直线运动、旋转运动和曲线运动。

三、常用的切削工具3.1 刀具刀具是金属加工切削中最常用的工具之一，常见的刀具包括车刀、铣刀、钻头等。

刀具的选择应根据不同的切削任务和材料来确定，刀具的材料、形状和刃口的几何特征都会对切削效果产生影响。

3.2 刀柄刀柄是刀具的支撑部分，用于将刀具连接到切削机床上。

刀柄的选择应根据刀具的类型和切削任务来确定，刀柄的刚性和稳定性对切削效果和加工质量具有重要影响。

3.3 夹具夹具是用于夹持工件的装置，它可以保持工件的位置和姿态，以便进行切削加工。

夹具的选择应根据工件的形状、尺寸和加工要求来确定，夹具的稳定性和刚性对加工精度和表面质量具有重要影响。

四、切削参数的选择切削参数的选择对于获得满意的切削效果和加工质量至关重要。

常见的切削参数包括切削速度、进给量和切削深度。

4.1 切削速度切削速度是切削工具与工件之间相对运动的速度，它是切削过程中金属材料被削减的速度。

切削速度的选择应根据切削工具的材料和硬度、工件的材料和硬度以及加工要求来确定。

4.2 进给量进给量是切削工具在单位时间内对工件的移动距离，它是切削过程中金属材料被削减的量。

进给量的选择应根据切削工具的类型、切削速度和切削深度来确定。

4.3 切削深度切削深度是切削工具在一次切削过程中对金属材料的削减量，它是切削过程中金属材料被削减的厚度。

切削深度的选择应根据切削工具的类型、切削速度和加工要求来确定。

七种常用的金属加工方法组成机器的零件大小不一。

金属切削加工方法也多种多样。

常用的形状和结构各不相同。

有车削、钻削、镗削、刨削、拉削、铣削和磨削等。

尽管它加工原理方面有许多共同之处。

切削运动形式不同，但由于所用机床和刀具不同，所以它有各自的工艺特点及应用范围。

一、 车削1.1 车削的定义英文名称：turning定义：工件旋转作主运动，车刀作进给运动的切削加工方法。

车削的主运动为零件旋转运动，特别适用于加工回转面，刀具直线移动为进给运动。

如图1-1所示。

图1-1 车削加工示意图由于车削比其他加工方法应用的普遍。

车床往往占机床总数的一般的机械加工车间中20%~50%甚至更多。

根据加工的需要。

如卧式车床、立式车床、转塔车床有很多类型车床、自动车床和数控车床等。

卧式车床和立式车床结构如图1-2，1-3，1-4所示。

图1-2 卧式车床和立式车床结构图图1-3 转塔车床示意图图1-4 转塔刀架结构图1.2 车削的工艺特点：1. 易于保证零件各加工面的位置精度零件各表面具有相同的回转轴线(车床主轴的回转轴线)——一次装夹中加工车削时，同一零件的外圆、内孔、端平面、沟槽等。

能保证各外圆轴线之间及外圆与内孔轴线间的同轴度要求。

2. 生产率较高一般情况下车削过程是连续进行的，不易产生冲击，切削力基本上不发生变化。

并且当车刀几何形状、吃刀量和进给量次走刀过程中刀齿多次切入和切出一定时，切削过程可采用高速切削和强切削层（公称横截面积）是不变的切削力变化很小。

车削加工既适于单件小批量生产，生产效率高，也适宜大批量生产。

3. 生产成本较低车刀是刀具中最简单的一种，故刀具费用低，制造、刃磨和安装均较方便。

车床附件多，加之切削生产率高，装夹及调整时间较短，故车削成本较低。

4. 适于车削加工的材料广泛可以车削黑色金属（铁、锰、铬）、有色金属，非金（除难以切削的30HRC（洛氏硬度）以上高硬度的淬火钢件外），塑性材料(有机玻璃、橡胶等)，特别适合于有色金属零件的精加工。
