NA1系列双电源自动切换控制器概述产品型号及含义正常工作条件和安装条件性能特点断路器型号、规格Page 01 Page 02 Page 02主要技术参数故障切换过程外形及安装尺寸工作原理安装与调试二次接线图订货须知Page 02 Page 02 Page 04Page 12Page 12Page 15Page 19 Page 01 Page 01目录1 概述NA1系列自动电源转换开关(简称NA1)主要由两台NA1系列万能式断路器、机械连锁及双电源转换控制器等组成,适用于频率50Hz,额定工作电压400V的两路三相四线制电网中。
如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷,部分二类负荷完成双回路供电系统的电源自动转换,从而保证重要用户供电的可靠性。
本系列产品符合GB14048.2和GB/T 14048.11标准。
2 产品型号及含义N A 1 - □双电源控制器功能代号:R-电网转电网,自投自复型S-电网转电网,自投不自复型(试制中,暂不供货)F-电网转发电,自投自复型企业设计序号企业万能式断路器代号企业特征代号3 正常工作条件和安装条件3.1 周围空气温度:上限值不超过+40℃;下限值不低于-5℃;24h内的平均值不超过+35°环境温度低于-5℃时,订货时需要特殊注明。
环境温度超过+40℃时,需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.2 极限大气条件按照NA1万能式断路器使用说明书第1页1.3c条款要求。
3.3 安装地点:安装地点的海拔高度不超过2000m。
安装地点海拔高度超过2000m时,需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.4 污染等级为3级。
3.5 安装类别为IV类。
3.6 主回路的使用类别为AC-33B,电动机负载或混合负载。
3.7 安装条件:双电源系统的两台NA1万能式断路器在相邻的两个配电柜中进行水平安装,两台断路器 左侧板之间的最大距离不超过1.5m,两台断路器之间安装钢缆连锁进行连锁。
HAT260双电源自动切换智能控制器使用说明书郑州众智电子设备有限公司是本公司的英文商标是本公司的中文商标不经过本公司的允许,此说明书的任何部分不能被复制(包括图片及图标)。
本公司保留更改此说明书内容的权利,而不通知用户。
公司地址:河南省郑州市高新技术产业开发区金梭路28号电话:+86-(0)371-67992951+86-(0)371-67992952+86-(0)371-67991572+86-(0)371-67991553网址:/http://www.smartgen. cn/邮箱:sales@HAT260双电源自动切换智能控制器以微处理器为核心,可精确检测两路三相电压,对出现的电压异常(失电、过压、欠压、缺相)做出准确的判断,经延时后控制ATS切换。
控制器具有一路电源异常延时后发出起动发电机组信号功能。
HAT260适合于控制溯高美VS、VE、ATyS型及其它类似功能的ATS开关。
●性能及特点该控制器可对两路三相电压(既可以是两路市电、两路发电、也可以是一路市电一路发电)进行检测及ATS控制。
其性能特点如下:★该装置的供电电源取自I、II路A、N相电压或外接直流电(8V-35VDC);★I路电源或II路电源正常延时可设置(范围1~60秒)。
发电机组开机延时可设置(范围1~60秒);★I路电源或II路电源异常延时可设置(范围1~60秒)。
发电机组停机延时可设置(范围1~60秒);★通过面板按键可进行“I路电源优先(I路自投自复)”、“自动/手动”、“无优先(自投不自复)”、“II路电源优先(II路自投自复)”设置,确保I路电源优先供电、II路电源优先供电或无优先方式供电以及检修用;★当外加直流电源时,具有I路电源异常后发出起动发电机组信号功能;★两路N线分离设计;★面板LED可清楚显示开关工作状态;★设置有ATS开关需要的双供电电源转换电路,其输出LO、NO(5A 230V AC)可直接作为ATS开关工作电源应用。

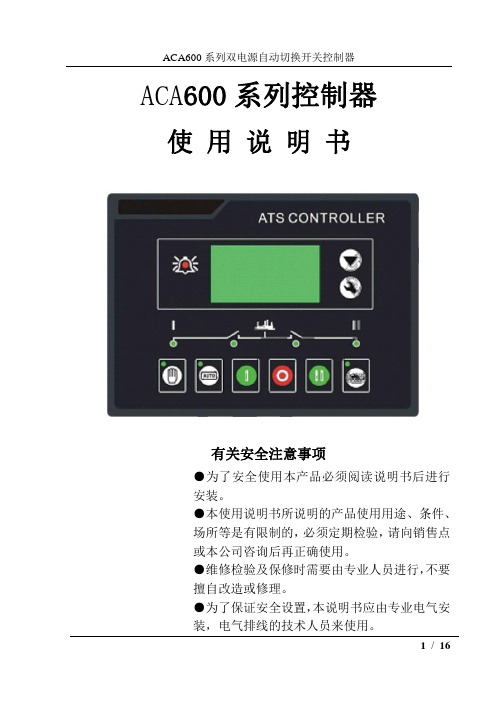

ACA600系列控制器使用说明书有关安全注意事项●为了安全使用本产品必须阅读说明书后进行安装。
●本使用说明书所说明的产品使用用途、条件、场所等是有限制的,必须定期检验,请向销售点或本公司咨询后再正确使用。
●维修检验及保修时需要由专业人员进行,不要擅自改造或修理。
●为了保证安全设置,本说明书应由专业电气安装,电气排线的技术人员来使用。
一、概述ACA600系列双电源自动切换控制器是一种具有可编程功能、自动化测量、LCD显示、数字通讯为一体的智能双电源切换模块。
它集数字化、智能化、网络化于一身,测量及控制过程实现自动化,减少人为操作失误,是双电源切换的理想产品。
ACA600系列双电源自动切换控制器由微处理器为核心构成,可精确地检测两路三相电压,对出现的电压异常(过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。
该装置充分考虑了在多种ATS(负载自动转换系统)上的应用,可直接用于专用ATS开关、接触器组成的ATS、空气开关组成的ATS等。
其结构紧凑、电路先进、接线简单,可靠性高,可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。
二、性能和特点★ACA600系列控制器常规有两种型号:◎ACA620:适合无须电流参数场合的我司所有开关;◎ACA620I:适合须电流参数场合的我司所有开关;◎其它特殊要求的控制器需联系我司确认。
★适用于两路市电、两路发电或一路市电一路发电自动切换;★以微处理器为核心,LCD带背光中文显示,轻触按钮操作;★精确采集并显示两路三相电压、频率等参数(电流,功率,功率因素);★时刻监视两路电源,对出现的电源异常(过压、欠压、缺相、逆相序、过频、欠频)做出准确的判断并输出无源控制开关量;★所有参数及可编程口能现场设置,重要参数采用二级口令,防止非专业人员误操作。
参数可在现场或监控中心进行设定,同时记忆在内部存储器内,在系统掉电时也不会丢失;★具有开关重合闸及断电再扣功能,当其中一路开关合闸失败时,若另一路电压正常,则自动切换到另一路;★设有自动/手动状态切换,在手动方式下,可强制开关合分闸;★合闸输出可设为脉冲或持续输出;★现场可设定为带载/不带载模式进行发电机组的试机操作;★供电方式可设定为一路优先、二路优先或无优先;★可适用于一个分断位、两个分断位和无分段位开关;★两路N 线分离设计;★具有定时开停发电机组功能,可设定单次运行、每月一次或者每周一次,且均可设定是否带载运行,可控制两台发电机组循环运行,且发电机组运行时间及间隔停机时间均可设置★8个LED可清楚显示开关和控制器工作状态;★直流供电电源范围极宽,可瞬间承受最高80V★设有开关切换延时(即中间位停留时间),延时时间可设定;★可查询当前控制器状态(包括输入口、过压、欠压等内部开关量);★设有RS-485隔离型通讯接口,应用ModBus通讯规约,可实现双电源切换的“遥控、遥测、遥信”功能;★具有实时日历和时钟;★可循环保存40组历史记录,并可对记录进行查询,包括保存记录的时间、自动/手动转换、故障原因、转换时开关状态、电量参数等;★带有油机起动功能,并能设置油机启动的条件;★输入量可接两路转换开关的辅助触点,输出量为继电器输出的无源触点;★控制器可用直流供电(9~35V)或取自一二路A、N相电压;★所有参数均采用数字化调整,摒弃了常规用电位器的模拟调整方法,提高了整机的可靠性和稳定性;★具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用;★模块化结构设计,阻燃ABS塑料外壳,嵌入式安装方式,插拔式接线端子,结构紧凑,安装维护十分方便。
IATSNA-100 63"卜形厂衫尺寸笊壬尺寸讦?IR寸U3MF 2")吋S| 1 L.3F4R,. Sg# 讣仍22、SMP) HI 1$ 曲 e A VH⑶ WO XO KO8MO 155551COS227 t2l«6535e15&B4i W05 2M HO I 4/0640 155 85 慢S227 V1 ta 4ourd 20 74 174 *15 ATSM 1® g畑MO 2W MO faxueo 也6S昵问tai91鮭15e< w皿 5 2CO XO I CO^IO 155 :5 1« .&Z» t21 4oex?s 20 7< 174 38 ISA222印a仝43L600 XC UO:3W17O 恨65低S®7 VI K652026a15& 6OD«yO «£O KO65 10S£^90 V1 3 20 74 174 的iso 1& TOOI 420640 ,55ATS24C A»372 27S uo曲W90 245eo2S73 1702£2S2G S63 52074174452248€25曲5 AT$2牺AV 62LW 275 MO | acieeo 245 »o 203 170 血520 S«»52O 74 174 45 224 ec 25 W5数码管显示1000E'UIJIJL!180 sesg 8180「8・UU剜5C:OF[机富甘于 a SMC■开矣內邯.ItMPMmXifcX.rnwawt IHkllitttl UiFBCIfifiKKI K2 XfTttO K3 K4 K5 迅时“昭KG K7 K6 HlftHR(S)OFF OFF 口ttQft OFF OFF OFF o OFF OFF OFF oOFF ON 互>i«H OFF OFF ON 5 OFF OFF ON 5ON ON貝披不自鼻OFF ON ON ts OFF ON ON isON 014 ON 30 ON ON ON 3oH11&示刘:代茫一空用m沥正京・闪亮一廉阳电源故处H2描示灯贰李一备用电滋正荒・闪亮一待用电灌数迈“3指示灯KTW-tt用电海两合H41SS灯灯交一备用电汲岗合M5H:灯亮一耒用电过涼fit护(仞阳&A行断毘开知HG#J: ]«-»用电总保巧(仪用NS1V亍04ii2开关)BariwaG千讥行诗的左値・氏1«丰■的切陡・S»Xffm««S红合刊BSif!行电洱皆換动件:LED 見示电按ta武手ttiie?«ti转换动作;毎用侧崔电制正朮状Q:W稔用电寿帝电E朋环銘授気示‘・功件状Q:見示SitI-:间倒计,N(R):竈期馬电审正常.阿晃致■朋电刎炖Ni(«f >:电源合rflN0<RB).竝制召工作—酒临:•火誓值号・齐於开关』入双分畑• Ot. F2nSM«KH切仗BB e»a进入»n«fi状审it仔浚“制处手育动灯亮工作子育紀方it・灯灭工仕子退1$方式钺磴懺(ME«<iw挖制需疑仗开关■ 曲远行状左审皿只商“皿員呦何!2方恥对丘幻川?ft«L在«M77ir ift 认・冃时itt入下一项dW<a: siifi力JV忆用m涝盒stan方只遥賂玫成安自动龙陨■鉞在违垃方真25用电洱合StQH方JViSSE蚁IUIB向初虑満OFFS!;在iSGm•二无NBRBSWrt伕2R开关TKJFR出曲他示厮仙行再扣FVM R【尺寸与连接IAl YQ3A如形x^、・cm外衫尺寸外彩尺夕齐扎尺勺LPMF Hpfrei inw> 2从C Hpr.r. y 丿HI B K> E即* A ZALY8ASA 型»0 2CO ®5320 W 56砂121 103 5 17 18 ue 14 d$ B賓■r a» os S 価66 W121 1S2 9?S 17 7A 1F4 » 18 W IM 46入梢鲂霸佼51反家劝Hf・JM370Ht!«标产砂含多组反诸住号丈3”异跋处形尺寸左生芒乂.祈与柜林利作前咨询公门eSHMK式时;3仆咛只开乩尺菇■耐。
产品概述适用于交流50Hz-60Hz ,额定工作电压AC400V 以下,额定工作电流1600A 以下的供电系统。
可根据需求进行两路电源之间的选择转换。
常用、备用电源可以是电网对电网,电网对发电机组。
常用、备用电源由用户自定。
产品适用于国家规定的特级或一级负荷用户,如高层楼宇、商场、医完、银行、铁道军事设施、机场、纺织、冶金化工等不允许停电的重要场所。
RDQH 系列双电源自动转换开关选型指南□ 海拔:安装地点海拔不超过2000m ,□ 安装类别:Ⅲ类,□ 污染等级:3级,□ 倾斜度:不大于±23℃。
□ 周围环境温度:周围环境温度-5℃~+40℃;24小时平均温度不超过+35℃。
□ 湿度:最高温度40℃时相对湿度不超过50%,较低温度时允许有较高的相对湿度,例如+20℃ 时为90%,但应考虑到由于温度变化有可能产生凝露现象。
□ 如果以上条件不能满足时,订货时应与制造商协商,本开关用于海上,石油和核电站时另行 定制。
正常工作条件和安装条件控制器功能RDQH 系列双电源自动转换开关070071技术参数双电源自动转换开关产品规格下表2双电源自动转换开关基本参数见表1表2表1智能型一体式和分体式注:RDQH 双电源自动转换开关,一体式与分体式的区别:一体式的控制器与开关整体连在一起,分体的把控制器面板用连接线连接安装在柜体门上。
控制器尺寸功能一体与分体的一致。
控制器界面功能简介正常状态:常(备)用电源相 电压循环控制显示动作状态:显示延时时间倒计 时(此时延时灯亮)控制器工作状态指示:设置:控制器进入参数设置状态。
运行:控制器处于正常电源监控状态。
自动:灯亮工作于自动方式;灯灭工作于健控方式消防:接到火警信号,转换开关进入双分状态。
延时:控制器准备延时切换。
通讯:显示表示正在通讯。
开关状态指示:常(备)用电源:常亮;常(备)用 电源正常 闪亮;常(备)用电源故障。
常(备)用合闸:亮表示常(备)用 电源合闸。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V,额定工作电流至630A的三相四线双路供电电网中,自动将一个或几个负载电路从一个电源接至另一个电源,以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准:GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃,下限为-5℃,且24h内平均温度不超过+35℃;3.2 海拔安装地点的海拔不超过2000m;3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%,在较低的温度下可以有较高的相对湿度,例如+20℃时达到90%,对于温度变化偶尔产生的凝露,应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构,利用电机正反旋转,实现转换功能,同时使产品高度降低,减小了安装空间。
5.2 节能驱动机构采用电动机传动方式,功耗小,噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护,防止两路电源同时接通;其中电气联锁采用直接指示自动转换开关的断路器触头位置方式,实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式,安装于柜内或柜体面板,可进行柜外操作。
根据工作电源状态,决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作:自动操作、手动操作6.4 设定延时转换延时:0180s连续可调~返回延时:0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示;b. 手动工作模式指示;c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮;d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间,在设置状态下显示设置项目符号;e. 常用电源侧电源断路器闭合、断开指示;f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示;h. 消防联动功能启动指示;i. 常用电源侧电压、时间、频率单位;j. A、B、C相位;k. 备用电源侧电压、时间、频率单位;l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间,在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
A T S-102双电源切换控制器明作说明操作说台中市北区崇德路1段631号19F-1TEL:886-4-2238-0698FAX:886-4-2238-0891Web Site:E-m a i l:s a l e s@m o n i c o n.c o m.t w介绍:ATS 102 双电源切换控制器是一款高性价比之智能型模块,为电源切换控制带来革命性的概念,操作简易的接口不再令维修人员望之却步。
ATS 102与GTR-1X设计理念的相同,在机构上和操作上,二者的高兼容性为备用电控制引入了整合性的控制,简易而可调的指拨设置,清楚易懂的告警指示,精简的模式选择,再再的体现了人性化的过程控制理念。
面板说明面板灯号说明:此灯亮表示切换开关触点已投入市电端接点此灯亮表示切换开关触点已投入发电机端接点模式选择旋钮之位置说明:在此模式,控制器仿真市电异常,并启动发电机引擎予以投入负载进入投入备用电源程序在此模式,控制器将停止侦测外部ATS讯号,及相关的切换延时控制背板说明端子接线说明编号 中文解说英文代码1 电瓶正极输入 B+2 电瓶负极输入 B-3 市电投入控制讯号输出 Utility Close4 市电投入控制讯号输出 Utility Close5 发电机投入控制讯号输出 Gen-set Close6 发电机投入控制讯号输出 Gen-set Close7 ATS 外部讯号侦测输入 B-8 ATS 外部讯号侦测输入 Start ATS 9发电机投入讯号输入 Gen-set C.B. 10 发电机投入讯号输入 Utility C.B. 11 市电交流电压输入 Utility AC Detect 12 市电交流电压输入 Utility AC Detect 13 负载交流电压输入 Load AC Detect 14 负载交流电压输入 Load AC Detect 15 发电机交流电压输入 Gen-set AC Detect 欧式端子台接脚说明16发电机交流电压输入Gen-set AC Detect指拨开关设置:指拨开关功能设置表1 系统频率设定 OFF: 50 Hz ON: 60 Hz2 备用3 OFF-OFF: 2 sec. OFF-ON: 5 sec.4 引擎启动延时设定 ON-OFF: 10 sec. ON-ON: 15 sec. 5 OFF-OFF: 2 sec. OFF-ON: 30 sec.6 引擎冷机延时设定 ON-OFF: 2 min. ON-ON: 4 min.7 OFF-OFF: 2 sec. OFF-ON: 10 sec.8 发电机投入负载延时设定 ON-OFF: 20 sec. ON-ON: 30 sec.9 OFF-OFF: 2 sec. OFF-ON: 10 sec. 10市电投入负载延时设定 ON-OFF: 2 min.ON-ON: 4 min.规格说规格说明明直流电源: 5~36 DCV 消耗功率耗功率::Max.5 W 。
双电源切换控制器产品说明书安装、使用产品时,注意人身安全,并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器(以下简称:控制器)是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源,因一路电源断电或故障,自动将负载切换到另一路电源的场合。
具有以下特点:●基于ARM的微处理器控制,实时测算电网参数,运算速度快,测量精度高;●控制器由主、副三相电源同时供电。
任何时候,只要有一相电源正常,即可保证控制器的正常工作,无需额外工作电源,适用场合非常广泛;●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数;●自动对电源的过压、欠压、过频、欠频、断相及负载过流(三段式)故障进行监控,并按设置的整定值进行控制;●具有手动/自动操作模式:自动模式时,电源的切换由控制器自动控制;手动模式时,电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式;●双路电源的主副端定义可以按用户需求设置;●可以外接手动按钮(拥有最高优先操作权),以实现远程操控。
●可以外接手动双分按钮(三段式),以实现远程操控。
●具有24V消防联动功能(三段式)。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明:双电源切换智能控制器(BlueLight系列)根据应用场合和功能的不同分为多个型号。
双电源切换控制器
产品说明书
安装、使用产品时,注意人身安全,并请仔细阅读说明书
鑫龙电器股份
ANHUI XINLONG ELECTRICAL CO., LTD
目录
1.概述 (2)
2. 技术参数
2.1 规格参数 (3)
2.2 安全性能 (3)
3. 控制器外形结构与安装连线
3.1 详细尺寸 (4)
3.2 控制器接线端子 (4)
3.3 控制器典型接线图 (5)
4. 操作面板
4.1 操作按键功能说明 (8)
4.2发光二极管功能说明 (9)
4.3 LED数码管指示说明 (9)
5. 控制与操作说明
5.1 菜单结构 (10)
5.2 菜单说明 (11)
5.3 操作例 (13)
6. 通讯功能 (17)
7. 故障排除 (17)
附录:选型表 (18)
1. 概述
双电源切换控制器(以下简称:控制器)是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源,因一路电源断电或故障,自动将负载切换到另一路电源的场合。
具有以下特点:
●基于ARM的微处理器控制,实时测算电网参数,运算速度快,测量精
度高;
●控制器由主、副三相电源同时供电。
任何时候,只要有一相电源正常,
即可保证控制器的正常工作,无需额外工作电源,适用场合非常广泛;
●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电
网参数;
●自动对电源的过压、欠压、过频、欠频、断相及负载过流(三段式)故
障进行监控,并按设置的整定值进行控制;
●具有手动/自动操作模式:自动模式时,电源的切换由控制器自动控制;
手动模式时,电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式;
●双路电源的主副端定义可以按用户需求设置;
●可以外接手动按钮(拥有最高优先操作权),以实现远程操控。
●可以外接手动双分按钮(三段式),以实现远程操控。
●具有24V消防联动功能(三段式)。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明:
双电源切换智能控制器(BlueLight系列)根据应用场合和功能的不同分为多个型号。
型号说明如下图:
2. 技术参数2.1 规格参数
2.2 安全性能
本产品符合:
GB/T 14048.11-2002 低压开关设备和控制设备第6部分:多功能电器第1篇自动转换开关电器
GB/T 17626.1-1998 电磁兼容试验和测量技术抗扰度实验总论
GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验严酷等级4级
GB/T 17626.5-2008 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验严酷等级4级
3. 控制器外形结构与安装连线
控制器采用钢外壳结构,具有良好的空间电磁辐射抗干扰特性,有利于环境恶劣场合的使用。
控制器的所有连线都通过针式带锁的端子连接,以方便设备的连线、移动、维修和更换。
3.1 详细尺寸
控制器在柜体上的开孔尺寸为196mm×146mm,下图为控制器背面端子说明。
3.2 控制器接线端子
端子序号位置见上图。
端子序号端子名
功能说明
二段式三段式
X1 5 Z-N 主电源零线
6 Z-C 主电源C相电压输入
7 Z-B 主电源B相电压输入
发电机做副电源时
为卸载信号输出
发电机做副电源时为发电机开机信号输出
21
主控主电源投切控制输出20
19
备控副电源投切控制输出18
X6 37 公共端状态输入信号公共点+24V
36 IN1 未定义消防联动信号输入35 IN2 未定义双分操作信号输入34 IN3 发电机就绪信号输入
33 IN4 副电源合闸操作信号输入
32 IN5 主电源合闸操作信号输入
31 IN6 副电源合位信号输入
30 IN7 主电源合位信号输入
注释:若采用发电机做副电源时,必须将备用1、备用2两路继电器按3.3的接线图正确接线;IN3必须与X6公共端连接作为发电机就绪信号。
并且此时必须设置主电源优先。
若采用市电做副电源,则备用1、备用2和IN3端口应当悬空。
3.3 控制器典型接线图
注意:此接线图具有通用性,实际操作中必须仔细检查产品的端子标识再进行接线。
二段式控制器接线图如下:
三段式控制器接线图如下:
4. 操作面板
操作面板由三个部分组成:显示测量参数的LED数码管、指示运行状态及运行模式的发光二极管和操作按键。
见下图:
4.1 操作按键功能说明
按键功能描述
名称图示显示菜单下设置菜单下
加号未定义更改当前项的设置容/当前位的数值加1
回车未定义进入下一层菜单/确认当前设置
下翻翻页到下一项翻页到下一项/当前光标左移一位
4.2发光二极管功能说明
4.3 LED数码管指示说明
控制器具有4个LED数码管。
显示菜单或设置菜单下显示不同的信息。
显示菜单下:数码管显示主、副电源的电网参数,包括三相电压、三相电流、频率、零序电压、开入量的状态。
左右数码管的上排显示当前测量的参数类型或开入量序号,下排显示当前测量参数的当前值或状态。
具体说明见5.2菜单说明中的显示菜单。
设置菜单下:左边数码管显示当前菜单为设置菜单,右边数码管上排显示设置项目的序号,下排显示设置容或数值。
具体说明见5.2菜单说明中的设置菜单。
5. 控制与操作说明
完成安装接线并检查无误后,便可通电开机。
开机进入“主菜单”,通过“下翻”键和“回车”键可以选择进入“显示菜单”或“设置菜单”,并可通过其它操作来选择显示容或对某些参数进行修改。
5.1 菜单结构
5.2 菜单说明
下表列出了显示菜单和设置菜单项目及其功能描述。
菜单显示容描述
5.3 操作例
下面举几个例子来详细说明菜单设置的步骤以及手动切换功能。
例1:设置控制器的优先方式为副电源优先
例2:设置控制器的过压整定值为额定电压的125%
例3:设置到手动模式,并用“备投”按键将副电源投入到负载上
例4:关于双分操作和消防联动及负载过流保护功能
双分操作就是将主、副两路电源同时分闸,转换开关触头处于中间位置,从而起到对负载短路或过流的保护作用。
出于安全考虑,双分操作后,控制器无论是自动模式还是手动模式,都不能再合闸,只有人工进行状态复位(即同时按下控制器面板上的“主投”和“备投”按键),控制器才能合闸。
消防联动和负载过流保护功能实际上都是控制器自动进行双分操作,所以当控制器运行时,如果有消防联动或者有负载过流情况发生,控制器自动进行双分操作,当故障排除后,需要人工进行状态复位,控制器才能合闸继续运行。
6. 通讯功能(此功能为可选功能)
控制器提供了一个RS485通讯接口,具有最大9600bps的通讯速率,符合MODBUS-RTU通讯协议。
通讯接口采用光电隔离设计,隔离电压高达2500VDC,并设有保护电路以防共模电压干扰。
通过RS485/RS232转换器将控制器与PC机互连,利用上位机软件可实现三遥功能(遥信、遥测、遥控)。
并可实现PLC现场编程,即时修改双电源的保护逻辑,更好的适应现场电网环境。
上位机软件说明不在此描述,若用户选用此功能,将会提供上位机软件说明书。
7. 故障排除
下表提供了一些简单故障的排除方法,如果遇到其他未列出的故障,请您及时与本公司的售后服务部取得联系,我们将安排专业技术人员为您解决问题。
尊敬的顾客:
为了保护我们的环境,当本产品在其寿命终了时,请您协助我们做好产品或其零部件材料的回收工作。
对于不能回收的材料,也请做好合理的处理。
非常感谢您的合作和支持。
附录:
选型表
注释:上表中■代表具有此功能□代表不具有此功能。
