2020年苏科版物理九年级上学期第十四章《欧姆定律》单元测试题题及答案

  • 格式：doc
  • 大小：368.50 KB
  • 文档页数：7

第十四章《欧姆定律》单元测试一、选择题（36分） 题号 1 2 34 5 6 7 8 9 10 11 12 答案1．由欧姆定律公式可导出R ＝U ／I ，对此表达式下面说法中正确的是（ ） A ．导体两端电压为零时，导体的电阻为零 B ．导体两端电压越大，导体的电阻越大 C ．通过导体的电流越大，导体的电阻越小D ．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示 2．两个小灯泡，连接在同一电路中，用电流表测得每个灯泡流过的电流相等，则 A ．两灯一定是并联 B ．两灯一定是串联 C ．两灯可能是并联也可能是串联 D ．无法判断 3．下列用品中，通常情况下属于导体的是A ．橡胶手套B ．玻璃杯C ．塑料盆D ．钢尺 4．在下面四位科学家中，以其名字命名电流单位的是 A ．法拉第 B ．焦耳 C ．安培 D ．欧姆 5．在如图1所示的电路中，电源电压不变，闭合开关，电路正常工作。

但过了一段时间，小灯泡发生断路，这时A ．电压表示数变大，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数变小，电流表示数变大D ．电压表示数变小，电流表示数变小 6．如图2所示的电路中，各个元件均 能正常工作。

当开关闭合后，下列 说法正确的是A ．两表指针有明显偏转B ．两表指针几乎不动C ．电流表指针有明显偏转，电压表指针几乎不动D ．电压表指针有明显偏转，电流表指针几乎不动7．小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是 A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系 C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系8．如图3所示的电路中，R 1=4Ω，R 2=6Ω，闭合开关S 后，电流 表A 1与A 2读数之比为 A ．2：3 B ．3：2 C ．3：5 D ．2：59．如图4所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是( )图3图2RAV图1图4图5A ．S 1闭合后电流表 A 1、A 2示数相等B ．S 1 闭合后电流表 A 1的示数比 A 2大C ．S 1闭合后电流表 A 1、A 2示数大小无法判断D ．S 1闭合后电流表 A 1的示数比 A 2小10．小刚同学用图5所示的电路研究电流跟电阻的关系。

在实验过程中，当A 、B 两点间的电阻由10Ω更换为20Ω后，若他在闭合开关之前忘记去调节滑片置于最大阻值处，则他闭合开关后的下一步操作正确的是A ．记录电流表和电压表的示数B ．将变阻器滑片向左移动C ．将变阻器滑片向右移动D ．将滑片置于最大阻值处11．图6所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光。

如果将滑动变阻器的滑片P 向右滑动，下列说法中正确的是 A ．电压表的示数变大，灯L 变亮 B ．电压表的示数变小，灯L 变暗 C ．电压表的示数变大，灯L 变暗 D ．电压表的示数变小，灯L 变亮12．利用如图7所示的电路，测量Rx 的阻值．电源电压保持不变，S 是单刀双掷开关、R ＇是电阻箱、R 0是已知阻值的电阻、Rx 是待测电阻．将开关S 拨到a ，电流表的示数为I ；再将开关S 拨到b ，调节电阻箱R ＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R ，则被测电阻Rx 的阻值为A ．0R 3R 2+ B ．R C ．R R 2- D ．0R RR R+二、填空题(22分)13．德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压 ，跟导体的电阻 。

这就是著名的欧姆定律，用公式表示就是 。

14．如图8所示电路中，两只小灯泡完全相同．若将开关S 1、S 2断开，仅使BC 接通，两灯 联；若将开关S 1、S 2均闭合，使 AB 和CD 分别接通，此时两灯 联。

15．小红做实验时，把一个定值电阻两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到_______A ，这个定值电阻的电阻值为_______Ω。

16．人体安全电压 V,一般通过人体的电流超过8mA 时，就会引发严重的触电事故，请估算人体电阻至少应为 Ω。

17．如图9所示，是小辉自制的一个柠檬电池．当他把一只阻值为4Ω的小灯泡接入电路中时，测得通过小灯泡的电流为0.2A ，小辉由此可计算 出柠檬电池两端的电压约为___ __．18．不纯净的水是 体，玻璃加热后电阻大幅度减小说明 。

19．如右图所示，巳知电源电压为6V ，电阻R 1为10Ω。

闭合开关后，电流表示数为1A ，则R 2= ，通过R 2的电流等于 。

20．电阻R 1=10Ω、R 2=12Ω，在使用时，R 1两端电压不超过21.6V ，R 2两端电压不超过24 V ，图7图8图9甲乙I/AU/V0.1230 0.0.图10如果将它们并联在同一电路中，则干路中电流不超过A；如果将它们串联在电路中，则电路的总电压不得超过V。

21．小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图10所示I-U关系图象，则甲、乙两个电阻的大小关系是R甲R乙。

（填“大于”或“等于”或“小于”）22．如图11是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时，滑动变阻器R 的滑片P会向下端滑动。

当被称物体的物重为G l时，电流表的示数为I1。

被称物体的物重为G2时，电流表的示数为I2。

若I1<I2，则G1G2。

(填“<”或“>”或“：”)。

23．在图12所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“5Ω 3A”字样。

闭合电键S，当滑动变阻器的滑片P向右移动时，示数变大的电表有_________个；电压表V与电压表V1示数的差值跟电压表V1示数的比值_________1（选填“小于”、“等于”或“大于”）。

三、解答题（42分）24．（10分）如图13甲所示，是小亮做“测量小灯泡的电阻”实验的实物图。

电源电压保持不变，小灯泡上标有“2.5V 0.3A”字样。

（1）请你用笔画线代替导线，将实物电路连接完整。

（2）电路连接正确后闭合开关，发现灯不亮，电流表、电压表无示数。

有同学怀疑可能是滑动变阻器出故障，为了迅速排除故障，他接下来应该_________，然后_____________________________。

（3）排除故障后，两表的示数如图13乙所示，则此时灯泡的电阻为_____Ω。

（4）根据测得的小灯泡的电阻值与灯泡正常工作的阻值进行分析，你会发现灯丝的阻值变大了，这是因为：________________________________。

25．（8分）某学习兴趣小组同学利用下列实验器材测一个未知电阻阻值大小：电压恒定的电甲图13 乙51523110315V130.40.60.220.63ABC DA图11AR1PR2SV1V2V图12源一个（电压未知），定值电阻R 0一个（阻值已知），待测电阻R x 一个，滑动变阻器一个，实验室学生用电流表一个，开关一个，导线若干。

并设计出了如图11所示的电路图。

（1）根据所设计的电路图，写出主要的实验步骤并用相应的字母代替物理量（2）写出待测电阻R x 的表达式：____________________。

26．(14分)小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～3V 、电流表的量程选用0～0．6A 、导体的电阻R 阻值不变．(1)当小明闭合开关时发现：电流表有示数，但电压表无示数。

请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值。

请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。

(2)修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数。

请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数。

请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法。

(3)修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图像，但不完整，请你在图乙上将小明遗漏的部分补上。

实验中需要测量多组数据的目的是 。

(4)根据图像可知：当电阻一定时，通过导体的电流与加在导体两端的电压成 关系．实验中用到的实验方法有 。

27．（12分）如图所示，电源电压为6V 且保持不变。

当滑动变阻器的滑片P 移动到最右端B时，闭合开关，电流表示数为0.2A ，电压表示数为4V 。

（1）滑动变阻器的最大阻值为多少？R x 的阻值为多少？（2）当滑动变阻器的滑片从B 点移动到中点时，电阻R x 两端的电压改变了多少？图15图14A S0x1、只要朝着一个方向努力，一切都会变得得心应手。

20.8.68.6.202011:5411:54:24Aug-2011:542、心不清则无以见道，志不确则无以定功。

二〇二〇年八月六日2020年8月6日星期四3、有勇气承担命运这才是英雄好汉。

11:548.6.202011:548.6.202011:5411:54:248.6.202011:548.6.20204、与肝胆人共事，无字句处读书。

8.6.20208.6.202011:5411:5411:54:2411:54:245、阅读使人充实，会谈使人敏捷，写作使人精确。

Thursday, August 6, 2020August 20Thursday, August 6, 20208/6/20206、最大的骄傲于最大的自卑都表示心灵的最软弱无力。

11时54分11时54分6-Aug-208.6.20207、自知之明是最难得的知识。

20.8.620.8.620.8.6。

2020年8月6日星期四二〇二〇年八月六日8、勇气通往天堂，怯懦通往地狱。

11:5411:54:248.6.2020Thursday, August 6, 2020亲爱的读者：春去春又回，新桃换旧符。

在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，感谢你的阅读。

合集下载

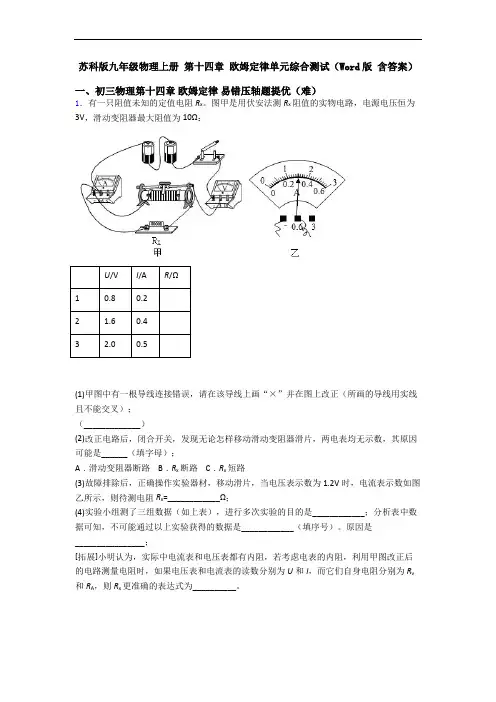

苏科版九年级物理上册 第十四章 欧姆定律单元综合测试(Word版 含答案)

苏科版九年级物理上册 第十四章 欧姆定律单元综合测试(Word版 含答案)

苏科版九年级物理上册第十四章欧姆定律单元综合测试（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

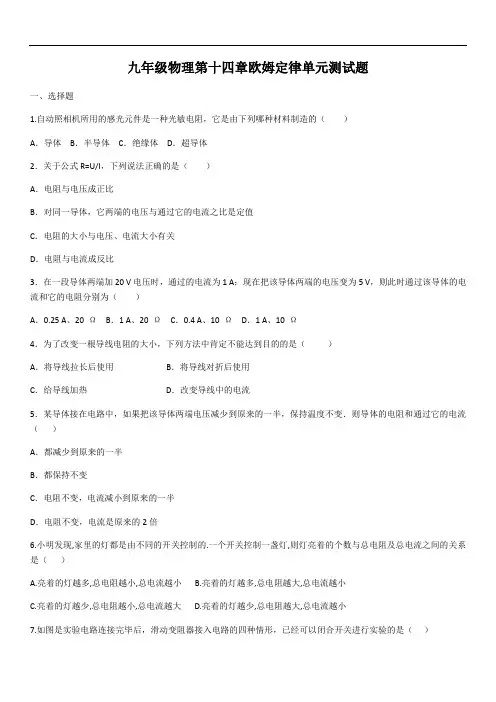

2020年苏科版九年级上册物理第十四章欧姆定律单元测试题(含答案)
