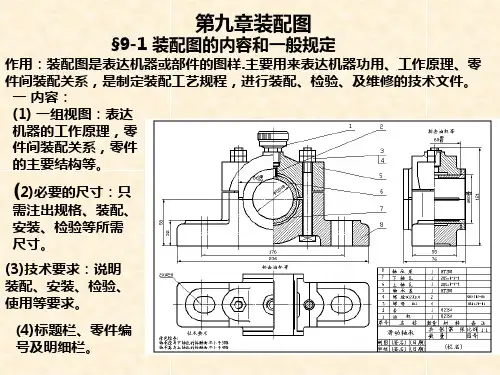

第九章 装配图

装配图中，可假想沿着两个零件的结合面剖切，这时， 零件的结合面不画剖面线，其他被横向剖切的轴、螺钉 及销的断面要画剖面线
（机工多3）机械制图教学软件
第九章 装配图
3．假想画法
在装配图中，为了表示运动零 件的极限位置或本零部件与相邻 零部件的相互关系时，可用细双 点画线画出该零部件的外形轮廓
4．夸大画法
俯视图主要表达机用虎钳的外形，并通过局 部剖视表达钳口板与固定钳身联接的局部结构
（机工多3）机械制图教学软件
第九章 装配图
单件画法
3．分析工作原理和零件的装配关系
工作原理
旋转螺杆9，使螺母8带动活动钳身4在水平方向右、左移动，进而夹紧或旋松工件。 机用虎钳的最大夹持厚度为70mm
装配关系
螺母8从固定钳身1下方的空腔装入工字形槽内，再装入螺杆9，用垫圈11、垫圈5及挡圈6和圆锥 销7将螺杆轴向固定；螺钉3将活动钳身4与螺母8连接，最后用螺钉10将两块钳口板2，分别与固定 钳身1、活动钳身4连接
第九章 装配图
2．确定零件的视图表达方案
在确定零件的视图表达方案时，不能简单照搬装配图，而应根据零件的结构形状、按照零件图的视图 选择原则重新选定
3．确定零件图上的尺寸
根据零件在装配体中的作用，从零件设计、加工工艺等方面来确定长、宽、高三个方向的主要基准， 再根据加工和测量的需要，适当选择一些辅助基准
（机工多3）机械制图教学软件
第九章 装配图
装配图中所有零部件，应 按顺序编写序号，相同的零 部件只编一个序号，一般只 注一次
零件序号应标注在 视图周围，按水平或 竖直方向排列整齐、 按顺时针或逆时针方 向排列
序号的字号 应比图中尺寸 数字大一号或 大两号
零件序号应填写在指引线 一端的横线上（或圆圈内） ，指引线的另一端应自所指 零件的可见轮廓内引出，并 在末端画一圆点；若所指部 分内不宜画圆点（零件很薄 或涂黑的剖面）时，可在指 引线一端画箭头指向该部分 的轮廓

∆在指引线的附近注写序号，序号字高比该装配图中所注
尺寸数字高度大两号。
4、若所指部分很薄或剖面涂黑不宜画小圆点时，可用箭头指
向该部分的轮廓。
在同一张装配图中编号的形式应一致。
5、 装配清楚的紧固件组，可以采用公共指引线.
6、 指引线应尽可能分布均匀，不 可彼此相交。当通过剖面线的区域 时，不应与剖面线平行。必要时指 引线可以画成折线，但只可曲折一 次。
不合理
合理
不正确
4、其他结构的合理性 搬手空间
安装空间
错误
正确
不合理
合理
轴向定位
5、防松结构
双螺母防松：
弹簧垫圈防松：
开口销和六角开槽 螺母防松：
止退垫圈防松
6、密封装置
有些机器或部件，为了防止外界的灰尘杂质进入机体内 部，或防止内部的润滑脂外流， 需采用密封装置：
间隙 盖螺母 填料压盖 填料 阀体
安
制图 审核 黄星梅
全
阀
河北工程大学
比例 第 张 共 张
4-φ 9 4-φ
9
A
4-M6
B
R8
φ 26 H9/f9
φ 77
φ 56
C A
φ 34 H7/g6
C
173.
标注尺寸
（3） 安装尺寸
机器或部件安装时所需的尺寸。
A
B
φ 77
（4） 外形尺寸
表示机器外形轮廓的大小，即总 长、总宽、总高。它为包装、运输和 安装过程所占空间大小提供了依据。
编零件序号
安
制图 审核 黄星梅
全
阀
河北工程大学
比例 第 张 共 张
第四节
§9-4 装配图中的零部件序号、明细栏

⒉相邻两零件剖面线方向应相反或间隔不同。但同一零 件在各视图上的剖面线方向和间隔必须一致。
⒊当剖切平面通过标准件和实心件的轴线时，它们均按 不剖画出。但剖切平面垂直其轴线时，则应画出剖面线。
方向相反
不剖
不剖
方向相反
二.特殊表达法
⒈拆卸画法
为表达被遮挡的部分， 假想沿某些零件的结合 面剖切，绘出其图形， 以表达装配体内部零件 间的装配情况。此时,结 合面不画剖面线,而被剖 断的零件要画剖面线.
§9-5读装配图
读装配图是工程技术人员必备的一种能力，在设计、装 配、安装、调试以及进行技术交流时，都要读装配图。 读装配图的要求： 了解部件的功用、使用性能和工作原理。弄清各零件的 作用和它们之间的相对位置、装配关系和连接固定方式。 弄懂各零件的结构形状，了解部件的尺寸和技术要求。
读装配图的方法与步骤:
3 指引线相互不能相交, 在通过剖面线区域时，不能与 剖面线平行。
4 零件序号应按顺时针或逆时针方向按顺序注写,且沿水 平方向或垂直方向整齐排列。
三. 明细栏
明细栏是部件全部零件的详细目录,表中填有： 零件的序号、名称、数量、材料、附注及标准。 明细栏紧接在标题栏的上方，宽度与标题栏一致，当位 置不够时可移一部分紧接标题栏左边继续填写 。
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3,
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235 Z=9
10 01-10 压紧螺母 1 35
序号 代号
名 称 数量 材料 备注

球形阀
制图 描图 审核
件数 重量
中南大学机电学院
9.3
装配图的视图选择
一、视图选择的要求 ⒈ 完全 部件的功用、工作原理、装配关系及安 装关系等内容表达要完全。
⒉ 正确 视图、剖视、规定画法、及装配关系等 的表示方法正确，符合国标规定。
⒊ 清楚 读图时清楚易懂。 工作原理 二、视图选择的步骤和方法 ⒈ 部件分析 配合关系 构 联接固定关系 相对位置关系
技术要求
1. 齿轮安装后，用手转动传动齿轮轴时，应灵活旋转 2 . 两 齿 轮 轮 齿 的 啮 合 面 应 占 齿 长 的 3/4以 上 。
制图 序号
齿轮 圆柱销
m = 3 z= 1 4
名称
数量 比例
材料 1:1
附注
齿轮油泵
件数 重量
描图
审核
中南大学机电学院
9.8
装配图的读图方法和拆画零件图
一、读装配图是工程技术人员必备的一种能力， 在设计、装配、安装、调试以及进行技术交流时， 都要读装配图。 读装配图的要求：
零部件序号，明细栏和标题栏
螺母 齿 轮 轴 m =3 键
5*14
z= 1 4
皮带轮 压盖 填料 泵体 垫片 垫圈 螺栓 泵盖 螺母 螺 柱 M8*30 轴 紫铜 油毛毡
技术要求
1. 齿轮安装后，用手转动传动齿轮轴时，应灵活旋转 2 . 两 齿 轮 轮 齿 的 啮 合 面 应 占 齿 长 的 3/4以 上 。
a.绘制泵体
b.绘制传动齿轮轴、齿轮轴、齿轮
c.绘制泵盖深图线，画剖面符号、注尺寸。
5、编写零、部件序号，填写明细栏和标题栏， 注写技术要求，最后完成装配图。
螺母 齿 轮 轴 m =3 键
