第九章装配图§9-1 概述
§9-2 装配图的内容
§9-3 拆画零件图§9-1 概述
装配图——表示一部机器或部件的图样。
装配图表达了一部机器或部件的工作
原理、性能要求和零件之间的装配关系
等、是机器或部件进行装配、调整、使
用和维修时的依据。返回
返回124
356789101112131415
4. 明细表和标题栏
在装配图中，应对每个不同的零部件编写序号，并在明细栏(也称明细表)中依次填写序号、名称、件数、材料和备注等内容。标题栏一般应包含部件或机器的名称、规格、比例、图阿及设计、制图、审
核人员的签名等。一.装配图的内容
1、一组视图
装配图由一组视图组成，刚以表达各组成零件的相互位置和装配关系，部件(或机器) 的工作原理和结构特点。前面学过的各种基本的表达方法；如视图、剖视、剖面、局部放大图等，都可用来表达装配体。2、必要的尺寸
必要的尺寸包括部件或机器的规格(性能)尺寸、零件之间的配合尺寸、外形尺寸、部件陋机器的安装尺寸和其它重要尺寸等。3、技术要求
说明邮件或机器的装配、安装、检验和运转的技术要求，一般用
文字写出。返回二.装配图的视图表达方法
2、假想画法
•为了表示运动零件的极限位置或部件和相邻零件(或部件)的相互关系，可以用双点划线画出其轮廓。与零件图比较，装配图还有下述的一些特殊的表达方法。1、沿结合面剖切或拆卸画法
•在装配图中，可假想沿某些零件的结合面剖切。此时，在零件结合面上不画剖面线。
3、夸大画法
•对薄片零件，细丝弹簧、微小间隙等，苦按它们的实际尺寸在装配图中很难画出或难以明显表示时．均可不桉比例而采用夸大画法。4、规定画法和简化画法
•为了表达几个零件及其装配关系，必须遵守装配画法的三条基本规定，具体内容与螺纹紧固件的装配画法的三条基本规定相同。•在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等可不画出。对于若干相同的零件组，如螺栓连接等，可详细地画出一组或几组，其余只需用点划线表示其装配位置即可。返回三.装配图的尺寸标注
851∅303.2∅40SR25∅60C214C1.5顶垫Q275-A1:21件33M8-7H12.58Q275-A4绞杠1:21件300C1C1∅20其余R126.36.3

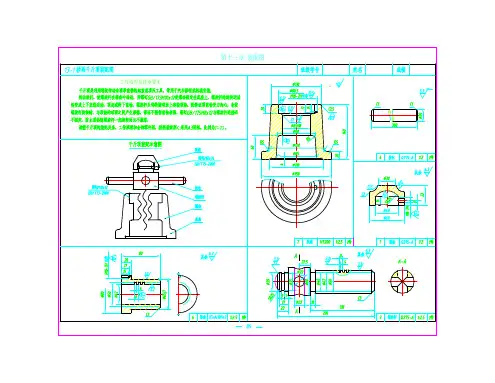

底座138233.2配作M10-7H12.5∅80∅50∅4217201580843.2∅39SR25771722.5∅22∅35∅22∅60∅401.63.2C2∅65j7其余6.32CuAl10Fe36螺套8∅50∅421046.31:2.5其余C52063螺旋杆Q275-A1:2.5 转动绞杆，使螺旋杆在螺套中转动，用螺钉GB/173M10x12使螺套固定在底座上，螺旋杆的旋转运动转变成上下直线运动，顶起或降下重物，螺旋杆头部的圆球面上套装顶垫，既保证顶重物受力向心，也使螺旋杆旋转时，与顶垫的球面之间产生摩擦，保证不损伤重物表面，螺钉GB/175M8x12与螺旋杆连接而不固定，防止顶垫随螺旋杆一起旋转而且不脱落。 读懂千斤顶的装配关系，工作原理和全部零件图，拼画装配图（采用A3图纸，比例为1：1）。螺钉M10x12GB/T73-2000螺钉M8x14螺旋杆螺套绞杠GB/T75-2000千斤顶装配示意图顶垫 千斤顶是利用螺纹传动来顶举重物的起重或顶压工具，常用于汽车修理或机械安装。13-1 拼画千斤顶装配图工作原理及作业要求
HT200206.36020
1件412.51512.56.3∅110M10-7H∅80.517配作∅80∅120∅65H8C21.66.3R5C2.56.3∅85∅110∅150
1件7底座成绩140班级学号姓名
1:2.51件第十三章 装配图
AAA-AR5R5
3.23.213-3 拼画转子泵装配图（一）成绩班级学号姓名
87工作原理及作业要求
1234567891011121314 转子泵是一种定量叶片泵。泵体1两侧的管螺纹与油管相连，分别为进油口和出油口。泵体1与转子3之间因偏心而形成一个月形空腔。当电动机通过带轮11带动轴7旋转时，位于转子槽中的叶片4由于离心力作用，向外贴紧在衬套2的内壁上。叶片开始由月形空腔的尖端转向中部时，两相邻叶片与衬套隔成的空间逐渐变大，完成吸油的过程。转过中点后，这个空间又逐渐变小，完成压油过程。泵盖13装有填料8（石棉绳），通过填料压盖12和压盖螺母9将其压紧，防止油沿轴渗出。在泵体背后加工的两个M5的螺纹孔，是为方便更换衬套时用。 读懂转子泵装配示意图和全部零件图拼画装配图（采用A2图纸，用1:1比例画出）。 转子泵装配示意图序号序号规 格材料数量螺钉螺钉销GB/T65 M6X14GB/T75 M8X25GB/T119.1 4X4035335135161014装配图号： ZZB00标准件表：∅1003X∅7∅1183∅132403∅4与7配钻铰∅14K750 0-0.039255H7∅44∅80f7
机械制图－第九章装配图－装配结构-工程
★9.5 装配结构
★9.5.1接触面与配合面的结构
1、两个零件接触时，在同一方向只能有一对接触面 ，
。
两零件间的接触面
2、轴颈和孔配合时，应在孔的接触端面制做倒角或在轴肩根部切槽，以保证零件间接触良好。
接触面转角处的结构
★9.5.2 便于装拆的合理结构
1、滚动轴承的内、外圈在进行轴向定位设计时，必须要考虑到拆卸的方便，
工程
《机械制图－第九章 装配图－装配结构》(https://www.)。
滚动轴承端面接触的结构
2、用螺纹紧固件连接时，要考虑到安装和拆卸紧固件是否方便。
留出扮手空间
3、密封装置和防松装置
（1）.填料函密封的装置
（2）.管子接口处用垫片密封的密封装置
（3）.滚动轴承的常用密封装置
4、防松装置
第九章 装 配 图
第一节 装配图概述
第二节 装配图表达方案的确定及画法规定
课题1 ： 装配图概述；装配图表达方案的确定及画法规定
教学目标：1、知识目标
① 明确装配图的定义、作用及其所包含的主要内容；
② 理解装配图表达方案的确定原则；
③ 掌握装配图的规定画法及特殊表达方法。
2、能力目标
① 通过对装配图作用的讲析培养学生对复杂图样的认知能力；
② 通过对装配图表达方案的讲析培养学生对装配图的识读能力。
3、情感目标
通过教师逐步引导、学生主动参与，使学生形成对装配图的正确认识，克服畏难情绪，为突破后续的教学难点创造条件。
教学重点：装配图画法的基本规定以及简化画法、特殊画法
教学难点：理解装配图表达方案的确定原则
教具安排：教学挂图
课时安排：拟讲授3课时
教学方法：采用启发式教学法；注重结合应用实例进行讲授
教学过程：
（一）新课导入：
前述的零件图是用来表达零件的结构形状、大小以及制造、检验等方面的要求。当零件制造出来后则必须利用相应的图样将其组装成机器或部件。这种图样就是“装配图”。
（二）新课讲授：
第一节 装配图概述
一、装配图及其作用
1、定义：表达机器或部件的图样。
机器或部件都是由若干个零件按一定的相互位置、连接方式、配合性质等装配关系组合而成的装配体。故装配图又可以说是：表达装配体的图样。
2、装配图的作用：
① 在产品或部件的设计过程中，一般是先设计画出装配图，以表达其工作原理和结构，然后再根据装配图详细设计零件的结构与尺寸，最后画出零件图。
