图解汽车电气系统10-汽车蓄电池一、蓄电池的发展尽管铅蓄电池的发明原理已经超过150年了，但直到今天人们还在广泛应用。
铅蓄电池的主要优点有：① 良好的性价比② 高可靠性③ 批量生产④ 易用性今天，蓄电池的研究并没有停滞不前。
特别是伴随着电动混合动力驱动方案的推广以及电动机动化的开始，我们有理由期待蓄电池的更多新篇章。

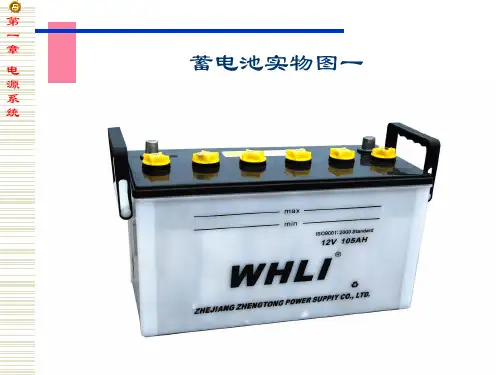

二、蓄电池的结构一个12V蓄电池由六个串联的单体电池构成。
它们安装在由隔板分隔的壳体中。
每个蓄电池的基本模块都是单体电池。
单体电池由一个极板组构成，它是由一个正极板组和一个负极板组组合而成的。
极板组由电极和隔板构成。
每个电极都是由一个铅栏板和活性物质构成的。
隔板（微孔绝缘材料）用于分离不同极性的电极。
电极或极板组在充满电时沉浸在38%浓度的硫酸溶液中（电解液）。
接线端子、单体电池和极板连接器由铅制成。
正极和负极具有不同的直径。
正极总是比负极粗。
不同的直径可以避免蓄电池连接错误（防止接错极）。
单体电池连接线穿过隔板。
蓄电池的外壳（模块箱）由耐酸性绝缘材料制成，外面由底板固定蓄电池。
上面外壳通过端盖封闭。
通过连接线串联连接单体电池，为车辆提供所需的电压。
始终确保一个单体电池的负极连接另一个单体电池的正极。
三、蓄电池电解液铅蓄电池中使用了用蒸馏水稀释的硫酸。
满充电状态硫酸比例约为38 %，剩下的是水。
硫酸离子能够在电极之间导电。
硫酸的密度随着蓄电池充电状态而改变，参见如下表格。
表格中的关系仅适用于无负荷的、静态的蓄电池。
充电或放电和断开蓄电池之后必须等待至少两小时，以达到静止状态。
为了防止硫酸溢出造成损坏，可以将硫酸束缚在玻璃纤维中防止蓄电池溶液在外壳损坏时流出。
四、充放电过程1.充电充电指的是将电能回充到蓄电池中。
充电过程中将电能转化为化学能。
一旦发动机运行，就会通过发电机给蓄电池充电。
针对电动汽车，12V蓄电池由高压蓄电池充电。
这样放电时生成的硫酸铅（PbSO4）和水（H2O）重新变成了铅（Pb）、二氧化铅（PbO2）和硫酸（H2SO4）。
