超声科知识点总结超声科学是一门研究超声波的产生、传播、接收和应用的学科。
它主要应用于医学、工业、农业、海洋、石油等领域。
在医学领域,超声科学主要应用于医学影像学、心脏超声、血管超声、超声介入、超声治疗等方面。
本文将主要介绍医学超声科学的知识点。
一、超声波的产生超声波是指频率超过20kHz的机械波。
在医学超声领域,通常使用的超声波频率为1-20MHz。
超声波的产生主要依靠压电效应和热效应。
压电效应是指某些晶体在外加电场作用下会发生形变,反过来也会产生电荷。
这种效应被应用在超声探头中,在超声探头中发生了声波振动。
另外,热效应也能产生超声波,这种方法已经不常使用。
二、超声波的传播超声波在介质中传播时,会发生折射、反射、散射等现象。
折射是指超声波传播过程中,由于不同介质的声速不同,所以在两种介质交界处产生折射。
反射是指超声波遇到边界时,一部分能量会被反射回去。
散射是指超声波遇到介质中的不均匀结构而发生的波的方向改变。
三、超声波的接收超声波在接收机构中被转化为电信号。
在医学超声中,超声波探头中的压电陶瓷会将接收到的超声波转化为电信号,然后经过放大和滤波等处理,最终在显示器上形成影像。
四、超声波的应用在医学超声领域,超声波主要应用于医学影像学、心脏超声、血管超声、超声介入、超声治疗等方面。
1.医学影像学医学影像学是医学中的一个重要技术,其中超声影像学是其中的一个分支。
超声影像学是指利用超声波来成像人体器官和组织的技术。
超声波在人体组织中的传播速度与组织的密度和声阻抗有关,因此超声波可以成像不同密度和声阻抗的组织。
2.心脏超声心脏超声是指利用超声波来诊断心脏病变的技术。
心脏超声可以用于检测心脏的结构、功能和血流情况,对心脏病变的诊断和治疗起着重要的作用。
3.血管超声血管超声是指利用超声波来诊断血管病变的技术。
血管超声可以用于检测血管的结构、血流速度和血栓情况,对血管疾病的诊断和治疗起着重要的作用。
4.超声介入超声介入是指利用超声波来引导手术或治疗的技术。
医学超声知识点总结高中超声波是指频率超过人耳听觉范围的声波,即频率高于20,000Hz,其中最常用的是2-15MHz的超声波。
医学超声术利用超声波进行影像学检查,可检查人体内部的各种组织器官,对疾病诊断和监测治疗效果有着重要的作用。
本文将介绍医学超声的知识点总结,包括超声波的产生、传播、接收、成像原理,超声造影剂、常见的超声检查、超声在疾病诊断中的应用等。
一、超声波的产生、传播、接收1. 超声波的产生超声波是通过晶体的压电效应产生的。
在压电陶瓷内部,当施加电压时,会使其发生机械振动,从而产生超声波。
2. 超声波的传播超声波可以在介质中传播,其传播速度与介质的密度有关。
在人体中,软组织的传播速度约为1540m/s,而骨骼的传播速度约为3300m/s。
3. 超声波的接收超声波在体内传播时,遇到组织界面时会发生反射、折射、透射等现象。
接收后的超声波信号通过超声探头传到超声设备,经过信号处理后形成超声影像。
二、超声成像原理超声成像原理主要有超声脉冲回波成像、B超成像。
1. 超声脉冲回波成像超声探头向体内发射超声脉冲,当超声波遇到体内物体界面时,会产生反射回波,超声探头接收回波信号,经过信号处理后形成超声影像。
2. B超成像B超是利用超声脉冲回波成像原理进行成像,B超图像更能清晰地显示人体内部的组织结构,广泛应用于医学临床。
三、超声造影剂超声造影剂是通过在体内注射含气体的微小泡沫或固体颗粒,利用超声对其进行成像,以增强超声图像的对比度。
超声造影剂主要有气泡型和微囊型,可以用于改善超声检查所见,提高诊断效果。
四、常见的超声检查常见的超声检查包括B超、彩色多普勒超声和超声造影等。
1. B超B超主要用于检查腹部、心脏、泌尿系统、甲状腺等器官的形态、结构和大小。
2. 彩色多普勒超声彩色多普勒超声是通过利用多普勒效应检测并显示血流速度和血流方向,主要用于检测心脏、血管等的血流情况。
3. 超声造影超声造影是在B超检查中注入超声造影剂,以改善超声图像对比度,提高诊断准确性。
大一医用物理学必背知识点医用物理学是医学专业的一门重要学科,它研究的是物理在医学中的应用。
作为大一医学生,了解和掌握医用物理学的基本知识点非常重要。
下面将为您介绍大一医用物理学必背的知识点。
一、医用物理学的基本概念和原理1. 医用物理学的定义:医用物理学是研究物理学在医学中的应用,以及医学设备和技术的物理原理的学科。
2. X射线的生成和基本特性:X射线是通过高速电子的冲击撞击金属靶产生的一种电磁辐射,具有穿透性和吸收性。
3. 红外线的应用:红外线在医学中的应用包括体温测量、照明等。
4. 激光的原理和应用:激光是一种高强度、单色、相干的光,广泛应用于医学诊断、治疗和手术等领域。
二、医用物理学在医学影像学中的应用1. X射线摄影的基本原理:介绍X射线摄影的原理、设备和常见的影像学检查方法。
2. CT扫描的原理和应用:介绍CT扫描的原理、设备和临床应用。
3. 核磁共振成像(MRI)的原理和应用:介绍MRI的原理、设备和常见的临床应用。
4. 超声波成像的原理和应用:介绍超声波成像的原理、设备和在妇产科、心脏病学等领域的应用。
三、医用物理学在医学治疗中的应用1. 放射治疗的基本原理:介绍放射治疗的原理、设备和在肿瘤治疗中的应用。
2. 激光治疗的原理和应用:介绍激光在皮肤病治疗、眼科手术等领域的应用。
3. 超声波治疗的原理和应用:介绍超声波在肌肉骨骼疾病治疗、体育损伤康复等领域的应用。
四、医用物理学在医学工程中的应用1. 医用电子学的基本原理:介绍医用电子学的基本概念和在医学设备中的应用。
2. 医用光学的原理和应用:介绍医用光学在眼科手术、显微手术中的应用。
3. 医用图像处理和分析的原理和应用:介绍图像处理和分析在医学图像学中的应用。
五、医用物理学的安全性和质量控制1. 辐射防护的基本原则和措施:介绍辐射防护的概念、原则和在医学实践中的应用。
2. 医学设备的质量控制:介绍医学设备质量控制的重要性和常用的质量控制方法。
大一医学物理学知识点总结医学物理学是一门综合性的学科,它涉及到医学、物理学和工程学等多个领域的知识。
在大一阶段,我们主要学习了医学物理学的基本概念、原理和应用。
本文将对大一医学物理学的知识点进行总结,并提供相应的格式来书写。
一、医学物理学的基本概念和原理医学物理学是研究利用物理原理和技术手段来解决医学问题的学科。
它主要包括以下几个方面的知识点:1.1 医学成像技术医学成像技术是通过不同的物理原理来获取人体内部结构或功能信息的技术。
常见的医学成像技术包括X射线摄影、CT扫描、MRI等。
这些技术都是通过不同的物理原理来实现对人体内部结构或功能的观测和分析。
1.2 医学超声学医学超声学是利用声波的特性进行医学诊断和治疗的学科。
超声波是利用高频振动的机械波来实现对人体内部结构的观测和分析。
超声波在医学影像、心血管疾病检查等方面有广泛的应用。
1.3 医学放射学医学放射学是利用不同能量辐射对人体进行检查和治疗的学科。
常见的医学放射学包括X射线和核医学。
X射线可以穿透物体,对密度不同的组织产生不同的吸收和散射,通过对X射线的探测和分析可以得到人体内部结构的信息。
核医学是利用放射性同位素发出的γ射线对人体进行诊断和治疗。
1.4 医学光学医学光学是利用光学原理和技术来观测和分析人体内部结构和功能的学科。
常见的医学光学技术包括脑功能成像、光学断层扫描等。
光学成像技术在研究神经系统、眼科疾病和皮肤病等方面有广泛的应用。
二、医学物理学的应用2.1 医学物理学在临床诊断中的应用医学物理学在临床诊断中起着重要的作用。
通过医学成像技术可以非侵入性地观测和分析人体内部结构,对疾病进行早期诊断和监测。
医学物理学还可以帮助医生进行放射治疗的剂量计算和调整,确保治疗效果和减少副作用。
2.2 医学物理学在科研领域的应用医学物理学在科研领域有着广泛的应用。
研究人员可以利用医学物理学的原理和技术来开展各种实验和研究,研究医学影像的质量、新型成像技术的应用以及新药物治疗的评估等。

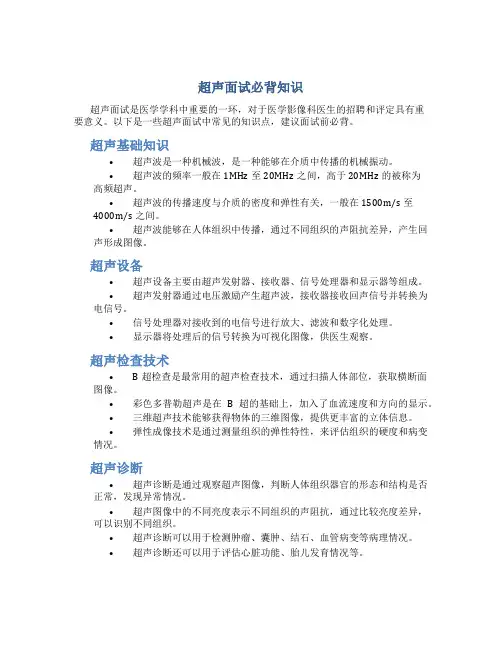

超声面试必背知识超声面试是医学学科中重要的一环,对于医学影像科医生的招聘和评定具有重要意义。
以下是一些超声面试中常见的知识点,建议面试前必背。
超声基础知识•超声波是一种机械波,是一种能够在介质中传播的机械振动。
•超声波的频率一般在1MHz至20MHz之间,高于20MHz的被称为高频超声。
•超声波的传播速度与介质的密度和弹性有关,一般在1500m/s至4000m/s之间。
•超声波能够在人体组织中传播,通过不同组织的声阻抗差异,产生回声形成图像。
超声设备•超声设备主要由超声发射器、接收器、信号处理器和显示器等组成。
•超声发射器通过电压激励产生超声波,接收器接收回声信号并转换为电信号。
•信号处理器对接收到的电信号进行放大、滤波和数字化处理。
•显示器将处理后的信号转换为可视化图像,供医生观察。
超声检查技术•B超检查是最常用的超声检查技术,通过扫描人体部位,获取横断面图像。
•彩色多普勒超声是在B超的基础上,加入了血流速度和方向的显示。
•三维超声技术能够获得物体的三维图像,提供更丰富的立体信息。
•弹性成像技术是通过测量组织的弹性特性,来评估组织的硬度和病变情况。
超声诊断•超声诊断是通过观察超声图像,判断人体组织器官的形态和结构是否正常,发现异常情况。
•超声图像中的不同亮度表示不同组织的声阻抗,通过比较亮度差异,可以识别不同组织。
•超声诊断可以用于检测肿瘤、囊肿、结石、血管病变等病理情况。
•超声诊断还可以用于评估心脏功能、胎儿发育情况等。
超声安全•超声检查对人体组织没有离子辐射,相对安全。
•超声检查时需要注意控制超声能量和接触时间,避免对组织产生不必要的热损伤。
•孕妇和婴儿对超声波更为敏感,需要特别注意避免过度检查。
超声诊断的局限性•超声波在穿透骨骼和气体等介质时会被吸收和反射,影响图像质量。
•超声诊断在检测深部组织和器官时受限于超声波的穿透深度。
•超声图像的分辨率受限于超声波的频率和探头的性能。
参考资料•无。

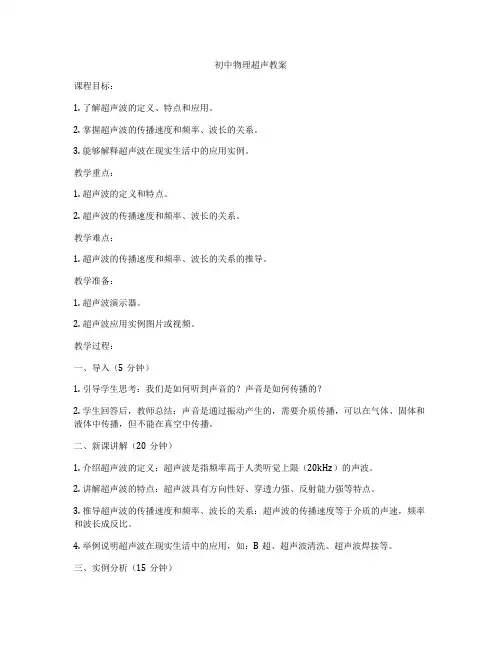

初中物理超声教案课程目标:1. 了解超声波的定义、特点和应用。
2. 掌握超声波的传播速度和频率、波长的关系。
3. 能够解释超声波在现实生活中的应用实例。
教学重点:1. 超声波的定义和特点。
2. 超声波的传播速度和频率、波长的关系。
教学难点:1. 超声波的传播速度和频率、波长的关系的推导。
教学准备:1. 超声波演示器。
2. 超声波应用实例图片或视频。
教学过程:一、导入(5分钟)1. 引导学生思考:我们是如何听到声音的?声音是如何传播的?2. 学生回答后,教师总结:声音是通过振动产生的,需要介质传播,可以在气体、固体和液体中传播,但不能在真空中传播。
二、新课讲解(20分钟)1. 介绍超声波的定义:超声波是指频率高于人类听觉上限(20kHz)的声波。
2. 讲解超声波的特点:超声波具有方向性好、穿透力强、反射能力强等特点。
3. 推导超声波的传播速度和频率、波长的关系:超声波的传播速度等于介质的声速,频率和波长成反比。
4. 举例说明超声波在现实生活中的应用,如:B超、超声波清洗、超声波焊接等。
三、实例分析(15分钟)1. 展示超声波应用实例图片或视频,如B超、超声波清洗等。
2. 引导学生分析实例中超声波的作用和原理。
四、课堂小结(5分钟)1. 回顾本节课所学内容,让学生总结超声波的定义、特点、传播速度和频率、波长的关系以及应用实例。
2. 学生总结后,教师进行点评和补充。
五、作业布置(5分钟)1. 请学生运用所学知识,分析生活中的其他超声波应用实例,并结合实际情况进行说明。
教学反思:本节课通过讲解和实例分析,使学生了解了超声波的定义、特点、传播速度和频率、波长的关系以及应用实例。
在教学过程中,注意引导学生思考和总结,提高学生的分析和应用能力。
同时,通过展示超声波应用实例,激发学生对物理知识的兴趣和好奇心。
但在课堂小结环节,可以更多地让学生发表自己的观点和想法,提高学生的参与度。
1.基础知识(医学物理)单元细目要点初级士初级师中级医学物理1.力学基础知识(1)应力和应变(2)弹性模量了解了解了解了解了解了解2.流体运动(1)伯努利方程(2)牛顿粘滞定律(3)连续性方程了解了解了解掌握掌握掌握熟练掌握熟练掌握熟练掌握3.振动、波动和声波(1)简谐振动的性质、能量和合成(2)平面简谐波的性质和能量(3)波的衍射、折射和干涉(4)多普勒效应及其应用(5)超声波及其在医学中的应用了解了解了解了解了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握4.液体的表面现象(1)液体的表面张力(2)毛细现象和气体栓塞了解了解了解了解了解掌握5.热力学基础知识(1)理想气态方程(2)热力学第一定律(3)循环过程和制冷原理了解了解了解了解了解了解掌握掌握掌握6.电、磁学基础知识(1)电场和磁场的产生及性质(2)电场和磁场的屏蔽方法(3)电泳、电渗原理(4)降低地线接地电阻的方法了解了解了解了解熟练掌握熟练掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握7.光学基础知识(1)光的干涉、衍射和偏振(2)光的吸收和散射、光电效应、康普顿散射(3)放大镜和显微镜成像原理(4)眼的屈光不正及其矫正了解了解了解了解了解了解掌握掌握掌握掌握熟练掌握熟练掌握8.医学影像X射线(1)X射线产生(2)X射线的质与量(3)X射线的衰减及防护(4)X射线的成像原理(5)X射线的基本成像设备了解了解了解了解了解掌握熟练掌握熟练掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握(1)MRI的成像原理(2)激光的产生和激光的特性了解了解了解了解掌握掌握(3)超声成像了解了解掌握2.基础知识(电工学)单元细目要点初级士初级师中级电工学1.电工学概述(1)电的产生与应用,能量的转变,发电机,电动机,照明、电热(2)电、磁场与电路的概念(3)库仑定律、高斯定律、环路定律、电磁感应定律(4)变压器的原理和变比计算了解了解了解了解了解了解了解了解了解了解2.电路基本定义和定律(1)理想电路与元件(2)电动势(3)电流、电压及其参考方向(4)电阻、电导,欧姆定律(5)焦耳定律、电功、电功率(6)基尔霍夫定律(7)电阻的串并联(8)电压源、电流源及其等效变换了解掌握掌握了解掌握掌握掌握熟练掌握熟练掌握掌握熟练掌握熟练掌握掌握了解熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握了解3.直流电路的分析与计算(1)直流电路的一般分析方法(2)支路电流法(3)回路电流法(4)节点电压法(5)叠加原理(6)戴维南定理了解了解了解了解掌握了解了解掌握掌握掌握掌握掌握4.正弦交流电路的基本概念与计算(1)正弦交流电的各物理量,重点三要素(2)正弦交流电的解析式表示法、波形图表示法、旋转矢量表示法及其相互转换(3)单相交流电路中各元件的伏安关系(4)串并联电路中电路阻抗、电流、电压、有功功率、无功功率和视在功率的计算了解了解掌握了解掌握了解掌握了解熟练掌握掌握熟练掌握熟练掌握5.三相交流电路(1)对称三相电动势的产生,三相电路(2)Y形联接和Δ形联接(3)对称三相交流电路的计算(4)三相对称负载中负载电压、负载电流和功率的计算(5)对称三相交流电路中电源电压与负载电压、电源电流与负载电流的关系了解了解了解掌握掌握熟练掌握了解6.用电安全常识(1)接触电击,安全临界点36V,(2)非接触电击,高压气体放电简单常识,跨步电压(3)用电设备金属外壳的可靠接地(4)难以确认是否带电时的作业原则掌握了解了解了解熟练掌握了解掌握了解熟练掌握了解熟练掌握掌握3.基础知识(医用电子学)单元细目要点初级士初级师中级医用电子学1.基本元器件(1)电阻、电容、电感、晶体管、场效应管、运放的性能及用途掌握熟练掌握熟练掌握2共发射极放大电路的基本分析、计算方法(1)单管电路直流工作点、电压放大倍数的计算(2)应用图解法分析放大电路状态了解了解掌握掌握熟练掌握熟练掌握3.常用放大电路的分析计算方法(1)微变等效电路法(2)多级放大电路的电压放大倍数、输入电阻、输出电阻的计算(3)波特图(4)差动放大器的原理及其特性(5)共模抑制比的定义及影响因素了解了解了解了解了解了解了解了解了解了解掌握掌握掌握掌握掌握4.放大电路中的反馈、(1)负反馈和正反馈的概念(2)四种负反馈组态和特性(3)深度负反馈电路的计算了解了解了解熟练掌握掌握掌握熟练掌握5.运放电路(1)识别运放组成的常用单元电路(2)设计由运放组成的比例放大器和简单求和电路(3)比较器的作用及应用了解了解了解掌握掌握掌握熟练掌握熟练掌握熟练掌握6.波形发生电路(1)RC、LC和石英晶体振荡器各自的特点(2)识别矩形波、三角波、锯齿波的发生电路了解了解了解了解掌握掌握7.功率放大电路(1)OTL、OCL功放电路最大输出功率的计算了解掌握熟练掌握8.直流电源(1)常用整流、滤波电路的种类和特点(2)计算变压器次级电压,整流管反向电压、最大整流电流,滤波电容容量(3)三端集成稳压器掌握掌握了解了解了解熟练掌握熟练掌握了解了解了解熟练掌握熟练掌握了解掌握掌握(4)可控硅的性能(5)开关型稳压电路的原理和特点9.门电路和触发器(1)常用门电路的逻辑功能(2)常用触发器的性能特点了解了解了解了解掌握掌握10.脉冲产生、整形电路(1)多谐振荡器(2)施密特触发器和单稳态触发器了解了解了解了解掌握掌握11.A/D、D/A 转换(1)A/D转换器的种类、原理和特点(2)采样-保持电路(3)D/A转换器的原理了解了解了解了解了解了解了解了解了解4.基础知识(医学基础知识)单元细目要点初级士初级师中级一、人体解剖知识1.人体解剖(1)主要脏器解剖知识(2)心脏结构了解了解掌握二、生理学1.血液(1)血量、血液的组成(2)红细胞、白细胞、血小板正常范围及功能(3)血型了解了解了解2.心脏的泵血功能(1)心动周期与心音的概念(2)心搏出量、射血分数了解了解掌握3.心脏的生理特性(1)兴奋性、自律性、传导性(2)正常心电图波形及意义了解掌握掌握4.血管生理动脉血压的生成及正常值了解了解掌握5.呼吸(1)肺通气的原理(2)气体在血液中的运输(3)呼吸运动的调节了解了解了解6.体温(1)体温的概念及正常变动了解掌握掌握7.脑电活动(1)正常脑电图的波形及其意义了解了解了解三、生物化学1.糖代谢(1)三羧酸循环的生理意义了解了解了解2.血糖(1)血糖浓度(2)胰岛素与调节了解了解掌握四、医学微生物1.定义与分类(1)微生物的定义(2)三大类微生物及其特点了解掌握掌握2.细菌的生理(1)细菌生长繁殖的条件(2)细菌的分解合成与代谢了解掌握掌握3.消毒与灭菌(1)灭菌、无菌、防腐基本概念(2)物理灭菌方法(3)化学灭菌方法了解掌握掌握五、人体免疫1.免疫基本概念(1)免疫基础知识了解了解了解六、临床医学基础知识1.内、外、妇、儿科基础知识(1)常见疾病分类及相关基本知识了解了解了解2.传染性疾病的传染途径及其相应的隔离消毒原则(1)消化道传染(2)接触传染(3)呼吸道传染(4)体液传染(5)血液或血清制品传染(6)医疗废弃物传染了解掌握掌握3.病情危重时常见的临床表现(1)昏迷(2)窒息或呼吸停止(3)呼吸紧迫急促(4)出现紫绀(5)出现抽搐或癫痫(6)脉搏消失(7)大量出血了解了解掌握七、急救技术1.心脏骤停的急救2.触电急救3.外伤的急救处理(1)心肺复苏紧急处理原则(2)触电紧急处理原则(3)外伤大出血的止血(4)搬运骨折病人的要点了解掌握掌握5.相关专业知识单元细目要点初级士初级师中级一、相关法律法1.有关医疗仪器设备管理法规、条例和标(1)医疗器械监督管理条例(2)医疗器械实行分类管理(3)医疗器械实行产品生产注了解掌握掌握规准册制度(4)进口医疗器械管理(5)医疗器械注册管理(6)FDA.CE(7)医疗器械不良事件监测二、计量与质控1.中华人民共和国计量法(1)国际计量术语单位、国家法定计量单位、计量单位换算(2)国际单位制中具有专业名称的导出单位(3)强制检定的医用工作计量器具及检定掌握了解掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握2.常用医用工作计量器具(1)血压计压力表及其他力学计量器具的计量检定项目(2)心脑电图机、心电监护仪计量检定项目(3)生化、光学分析仪计量检定项目(4)B超声学及超声设备计量检定项目掌握了解了解了解掌握了解了解了解熟练掌握掌握掌握掌握3.质控方法与标准(1)当前大型设备质控品种(2)应用质量控制项目及质量管理证件(3)新安装设备验收检测的方法及检测标准依据(4)常用医疗仪器的质控了解了解了解了解了解了解了解了解掌握掌握掌握了解6.相关专业知识(专业英语词汇)单元细目要点初级士初级师中级专业英语词汇分寸1.心电图机、监护仪(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解熟练掌握掌握了解2.B型超声诊断仪(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短熟练掌握掌握了解熟练掌握掌握了解文3.心电图机、脑电图机、肌电图机、B型超声诊断等设备(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解4.除颤器(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解熟练掌握掌握了解5.麻醉机、呼吸机、输液泵等设备(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解熟练掌握掌握了解6.除颤监护仪、麻醉机、呼吸机、输液泵、电刀、口腔治疗台等设备(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解7.生化分析仪(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解熟练掌握掌握了解8.显微镜(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解熟练掌握掌握了解9.显微镜、内窥镜、生化分析仪、制冷切片机等设备(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解10.X线机(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解熟练掌握掌握了解11.X线机、核医学设备、心血管造影机、放疗机、DSA、CT、MRI等设备(1)设备面板标识词汇(2)仪器安装、操作及注意事项等词汇(3)操作、维修手册词汇及短文熟练掌握掌握了解7.相关专业知识(计算机基础)单元细目要点初级士初级师中级计算机基础知识1.计算机组成(1)CPU主流CPU性能(2)主运算单元字长(3)寄存器(4)时钟(5)CPU流水结构①RISC②CISC(6)协处理器(7)总线①地址总线②数据总线了解了解掌握2.I/O接口(1)并行接口(2)串行接口①RS232/422②USB接口了解了解掌握3.计算机输出外设(1)基本输入输出设备(键盘,鼠标,显示器,磁盘存储器,打印设备,Flash等)了解掌握掌握4.计算机通讯(1)网络了解了解了解①以太网②令牌网(2)调制解调器(3)HUB(4)无线网络①802.11②蓝牙技术(5)网络服务器5.互联网(1)IE的操作(2)路由器(3)ADSL/DSL(4)TCP/IP了解了解了解6.工业控制与计算机(1)数字隔离技术(2)计算机电源特点(3)数字地与模拟地(4)单片计算机了解了解7.计算机语言汇编,Basic,C++等了解了解8.专业知识(医学仪器)单元细目要点初级士初级师中级一、医学仪器1.医学仪器的特点(1)人体生理信号特点(2)医学测量仪器特点(3)医学仪器的静态特性和动态特性了解掌握掌握2.生物电测量(1)生物电起源(心电、脑电、眼电、胃电、肌电,诱发电位)(2)传感器(3)放大、滤波;显示、记录(4)数据存储、动态存储,传输(5)连续测量、监护了解掌握熟练掌握3.心电图机、脑电图机、(1)分类(2)电极(3)信号特征(4)导联(5)分析手段(特征提取)(6)叠加平均/地形图了解掌握熟练掌握4.血压测量(1)压力传感器(位移/加速了解掌握熟练掌握度)(2)直接测量(导管法)(3)间接测量(柯氏法/振波法)5.血流量测量(1)血流量的表达(血管流量/心输出量)(2)电磁流量计(3)热稀释法/染料法(4)超声多谱勒(5)阻抗法了解了解掌握6.呼吸系统测量及治疗(1)呼吸系统功能及参数(2)肺活量/通气量(3)呼吸监护(频率、通气量、气体交换)(4)氧浓度计(5)呼吸治疗了解了解掌握7.超声仪器(1)超声基础知识及超声换能器(2)B型超声(含多普勒超声)诊断仪(3)超声心动图仪了解掌握熟练掌握8.检验仪器(1)可见-紫外分光光度计原理,主要性能,维修(2)酸度计原理、主要用途(3)K、Na、Cl、Ca电解质分析仪原理(4)尿液分析仪原理,维修(5)小型生化分析仪原理,维护,修理(6)酶标仪原理,主要用途(7)血球计数仪原理,维护,保养,主要技术指标(8)血气分析仪原理维护,保养,主要技术指标了解掌握了解了解了解了解了解了解掌握掌握掌握掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握掌握掌握熟练掌握熟练掌握9.光学仪器(1)医用显微镜维护,修理(2)纤维内窥镜维护,使用注意事项(3)检眼镜修理(4)裂隙灯原理,维护,修理掌握了解了解掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握10.呼吸机(1)呼吸机分类(2)呼吸机基本结构(3)呼吸机常用通气模式(4)呼吸机基本参数:流量、时间、压力等(5)呼吸机消毒(6)医用空气压缩机了解掌握熟练掌握11.输液泵(1)分类(2)基本结构(3)泵装置(4)控制系统(5)检测与报警了解掌握熟练掌握12.微量注射泵(1)分类(2)基本结构(3)控制系统(4)检测与报警了解掌握熟练掌握13.洗胃机(1)功能(2)基本结构(3)控制与显示了解掌握熟练掌握14.X线机(1)X线管:焦点,热容量,阳极最大散热率,功率等技术参数(2)200mAX线机:基本结构,主要性能指标,主要用途(3)移动式及小C臂X线机:基本结构、主要性能项目、用途(4)多功能数字化X线机:基本结构、主要性能项目、主要用途了解了解了解了解了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握(5)主要部件滤线器影像增强器及摄像机:规格、型式、主要性能平板探测器及其他附件:规格、型式、主要性能性项目、用途15.医用放射治疗机钴60直线加速器、后装机、γ刀的主要规格特点掌握二、制冷设备1.电冰箱(1)各部件的工作原理(2)温度控制器(3)制冷循环系统的工作原理(4)判断故障(5)维护,修理了解掌握熟练掌握2.空调器(1)制冷、制热的原理(2)判断故障(3)维护,修理了解掌握熟练掌握9.专业知识(医疗仪器管理)单元细目要点初级士初级师中级一、医疗仪器基本概念与分类1.定义定义了解掌握掌握2.分类(1)全国卫生系统“医疗器械仪器设备(商品、物资)分类与代码”专业标准[WS/T118-1999](2)计算机管理了解掌握掌握二、医疗仪器管理概论1.管理的基本知识2.医疗仪器在医院的地位与作用3.医疗仪器管理的特点4.管理机构、人员(1)仪器设备管理机构职能部门的职责(2)机构与人员了解掌握掌握5.计划与购置(1)仪器设备装备规划(2)仪器设备购置(3)验收与安装了解掌握掌握6.使用与保管(1)仪器设备总帐、分类帐、分户帐和卡片(2)大型精密贵重仪器设备管理(3)使用、保养、维护和校正记录了解掌握掌握7.医疗仪器质量控制质量控制方法及质量控制仪器了解掌握掌握8.医疗仪器维护维护的原则及方法了解掌握掌握9.医疗仪器档案管理档案管理原则及方法了解掌握掌握10.医疗仪器报废报废标准及程序了解掌握掌握10.专业实践能力单元细目要点初级士初级师中级一、检测仪器设备及常用1.电磁式多用表(1)电阻、电压、电流挡的功能及量限(2)试笔极性的使用(3)测量精度(4)使用注意事项了解掌握了解掌握掌握熟练掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握检测设备的使用2.数字多用表(1)测量PN结的极性判别(2)结电压的测量(3)晶体三极管Hfe的测量(4)测量<1Ω电阻的要点(5)测量AC电压的频率范围掌握掌握了解了解了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握3.通用示波器(1)主要测量功能(2)定标信号的作用(3)交流波形的测量方法(4)脉冲波的上升沿和下降沿时间的测量(5)峰峰值测量了解了解了解了解了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握4.信号源(1)类型与功能(2)使用方法(3)保证测量准确的注意事项了解了解了解掌握掌握掌握熟练掌握熟练掌握熟练掌握5.电源(1)类型与功能(2)使用方法(3)保证测量准确的注意事项了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握二、安装调试与验收1.使用方法(1)常用医疗仪器的操作使用(2)常用医疗仪器的操作注意事项了解了解掌握掌握熟练掌握熟练掌握2.安装要求(1)固定大型设备的房间要求(2)电源条件(3)地线要求及测试方法(4)环境要求(5)放射线设备的特殊要求掌握掌握了解了解了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握熟练掌握3.验收原则(1)设备的验收原则(2)设备的验收项目了解了解掌握掌握熟练掌握熟练掌握三、医疗仪器设备的维修1.故障分析概述(1)故障现象分析与判断(2)仪表测试(3)信号注入(4)部件、器件替代了解了解了解掌握掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握2.修理基本技能(1)电路焊接注意事项(2)机械部件焊接要求(3)代替部件的性能要求(4)修复后的检测掌握了解了解了解掌握掌握掌握掌握熟练掌握熟练掌握熟练掌握熟练掌握四、基本电路原理图和基本机械识图1.电路识图(1)常用电子线路中电子元器件符号识别(2)典型单元电路的分析了解了解掌握了解熟练掌握掌握2.机械识图(1)常用机械组装图的识别(2)机械部件图的识别了解了解了解掌握掌握熟练掌握。
超声基础知识入门超声基础知识总结
超声基础知识入门:
1. 超声波:超声波是一种频率高于人耳可听到的声音的声波。
在医学中,常用的超声
波频率范围是1~20兆赫(MHz)。
2. 超声传感器:超声传感器是将声波转化为电信号的装置。
它由发射器和接收器组成,发射器发出超声波,接收器接收到反射回来的超声波并转化为电信号。
3. 超声图像:超声波在人体组织内反射、折射和散射产生回波,这些回波可用来形成
超声图像。
超声图像显示了人体器官、血管、肿块等结构的形态和位置。
4. 超声成像模式:常见的超声成像模式包括B模式(二维图像)、M模式(时间-振幅图像)、Doppler模式(血流图像)等。
5. 超声引导下穿刺:超声引导下穿刺是一种常见的医疗技术,通过超声图像引导医生
准确定位并操作穿刺针,用于取样、注射药物等操作。
6. 超声检查:超声检查是一种无创、无辐射的影像学检查方法,广泛应用于临床诊断。
常见的超声检查包括腹部超声、妇科超声、心脏超声等。
7. 超声诊断:通过观察和分析超声图像,医生可以对疾病进行诊断。
超声诊断可以发
现各种器官的异常结构、肿块、囊肿、积液等。
8. 超声治疗:超声波的能量可以用于治疗某些疾病,如肌肉拉伤、骨折、肿瘤等。
超
声治疗可以促进组织修复,减轻疼痛和炎症。
以上是超声基础知识的简要总结,希望对您有帮助。
超声波基础必学知识点1. 声音的特性:声音是一种机械波,是由物体振动产生的。
它可以传播在气体、液体和固体中,并需要介质作为传播媒介。
2. 声波的频率和波长:声音的频率是指每秒钟振动的次数,单位是赫兹(Hz)。
声波的波长是指声波在介质中传播一个完整周期所需的距离。
3. 超声波的频率:超声波是指频率超过人类听觉范围(20 Hz至20 kHz)的声波。
一般认为超声波的频率范围在20 kHz到1 GHz之间。
4. 超声波的产生和检测:超声波的产生可以通过电压信号施加在压电材料上,使其振动产生超声波。
超声波的检测可以使用超声波传感器来接收和转换超声波成电信号。
5. 超声波的传播速度:超声波在空气中的传播速度约为343米/秒。
在其他介质中,传播速度会有所不同。
6. 超声波在医学中的应用:超声波在医学中应用广泛,如超声检查用于诊断疾病、超声治疗用于物理疗法等。
7. 超声波在工业中的应用:超声波被广泛应用于工业领域,如无损检测、清洗、焊接、切割、涂层、粉末冶金等。
8. 超声波的反射和折射:超声波在界面上会发生反射和折射。
反射是指超声波与物体界面相交时,部分能量被物体反射回来。
折射是指超声波在不同介质之间传播时,发生速度和方向的变化。
9. 超声波的干扰和衰减:超声波在传播过程中会受到杂波的干扰,干扰会对超声波的检测和测量造成影响。
此外,超声波在传播过程中也会受到介质的衰减,衰减会导致超声波的能量逐渐降低。
10. 超声波的成像原理:超声波成像通过对物体内部超声波的反射进行接收和处理,生成图像来显示物体的内部结构。
成像原理包括回波时间测量、超声波在不同介质中的传播速度、超声波的强度等。
超声知识归纳总结超声技术是一种基于声波传播和反射原理的医学成像方法,它可用于诊断、评估以及监测疾病的发展。
本文将对超声知识进行归纳总结,包括超声原理、超声检查、超声诊断以及超声应用的领域等内容。
一、超声原理超声波是一种频率大于20kHz的声波,其传播速度和方向可以通过声速和入射角度来测量。
超声波经过物体后发生折射、反射、散射等现象,这些现象可用于形成超声图像,并提供有关被检查组织或器官的信息。
二、超声检查超声检查可以分为二维超声和三维超声。
二维超声是通过探头在患者体表上移动,获取不同角度的断层图像,并以此来观察和评估被检查部位的结构和功能情况。
三维超声则是通过使用探头进行快速扫描,获得更多角度的图像信息,从而生成真实三维图像。
在超声检查中,探头是承载超声波源和接收器的关键部件,其频率和形状的选择会根据被检查对象的不同而有所变化。
同时,患者和操作者的位置和姿势也会对超声图像的质量产生影响,因此操作者需要在检查过程中注意调整和优化。
三、超声诊断超声诊断是基于超声图像来分析和评估疾病情况的过程。
医生通过观察超声图像上的结构形态、血流情况、组织回声等特征来判断是否存在异常。
一般来说,正常组织通常呈现高回声,异常组织则可能呈现低回声、无回声或混合回声等。
超声诊断在很多领域中具有广泛的应用,如妇产科、心脏病学、消化系统、泌尿系统、肝胆胰脾等。
例如,超声在妇产科中可以用于孕妇孕期检查、胎儿发育评估、宫颈、子宫和卵巢病变的检查等。
四、超声应用领域1. 妇产科:超声在妇产科中被广泛应用,如孕妇常规检查、卵巢与宫颈病变检查等。
2. 心脏病学:超声心动图可以通过超声波图像来评估心脏结构和功能,用于检测心脏瓣膜疾病等。
3. 消化系统:超声可用于胆囊、肝胆胰脾等器官的检查和评估,例如胆囊结石、肝动脉瘤等。
4. 泌尿系统:超声在泌尿系统疾病的诊断和评估中有重要作用,如肾结石、前列腺增生等。
5. 乳腺病学:超声在乳腺疾病的检查中被广泛使用,如乳腺肿块的鉴别、乳腺纤维腺瘤的诊断等。
2020年超声波医学(中级)[代码:346]基础知识真题精选[单项选择题]1、当声波通过介质时造成的波幅和强度的减弱称为A.吸收B.衰减系数C.阻抗D.衰减E.发散参考答案:D参考解析:【题眼解析】声波在介质中传播过程中,声能随距离增加而减弱,就是衰减,所以答案选D。
【考点定位】本题出自《超声医学高级教程》第1章超声诊断物理基础第三节超声波的传播的知识点。
【知识拓展】超声波在介质中传播时会减弱。
组织的声衰减对回声强弱有影响。
组织回声强弱实质上是组织内部不同成分的多少和声特性阻抗差别的大小。
[单项选择题]2、下列彩色血流显像的特点,错误的是A.朝向探头血流,显示红色B.背离探头血流,显示蓝色C.血流速度越快,色彩的亮度越亮D.血流出现紊流时显示为红蓝相杂的五彩色E.动脉血流显示为红色,静脉血流显示为蓝色参考答案:E 参考解析: 彩色血流显像的红色和蓝色代表的是血流方向的不同。
将朝向探头血流用红色显示,背离探头血流用蓝色显示;并不是动脉血流显示为红色,静脉血流显示为蓝色。
[单项选择题]3、U前使用的大多数扫描转换器是什么类型A.模拟式B.数字式C.双稳态D.静态E.单稳态参考答案:B参考解析:U前使用的大多数扫描转换器是数字式类型。
[单项选择题]4、声强的标准定义A.超声换能器发射脉冲超声,其发出的最大时间峰值B.描述超声能量大小的一种物理量,即超声束在单位时间通过单位横截面积的超声能量C.在脉冲重复频率的最长间隔时间内平均声强D.超声波穿过组织时的强度E.介质中有声波传播时的压强与没有声波传播时的静压强之差参考答案:B参考解析:【题眼解析】超声波在单位时间内,通过与声波传播方向相垂直的单位面积上的超声能量称为超声强度,所以声强的准确定义是B【考点定位】本题出自《超声医学高级教程》笫1章超声诊断的物理基础的知识【知识拓展】声压(P)的平方二声强(I)X介质密度(P)X声速(C),声强的大小与声速成正比,与声波的频率的平方、振幅的平方成正比.声压和声强都是超声常用的物理量。
超声医学基础学习课件一. 概念超声医学(Ultrasonic medicine)超声医学是声学、医学和电子工程技术相结合的一门学科,是研究超声对人体的作用和反作用规律并加以利用,达到诊断、保健和治疗等目的的学科。
包括超声诊断学、超声治疗学和生物医学超声工程。
超声诊断学(Ultrasound diagnostics)研究和应用超声的物理物性,以某种方式扫查人体、诊断疾病的科学称为超声诊断学超声显像法:Ultrasonograph, Ultrasonogram声像图:Sonograph, Sonogram二. 超声波(Ultrasound)振动的传播称为波动(简称波)。
分为机械波和电磁波。
声波是一种机械波。
人类使用的声波范围达17个数量级,即f 10-4Hz-1013Hz。
以频率划分声波可以分为三大类:次声:10-4Hz<f<16Hz(20Hz)声(可听声):16Hz<f<2?104Hz超声:2?104Hz<f<109Hz超声诊断使用的频率范围:2-20MHz(兆赫)三.超声波的传播及成像原理声阻抗(特性阻抗):Z=?c。
?为介质的密度、c为介质的声速超声波在声阻抗不同的介质中传播,可产生折射、反射、衍射、散射及多普勒效应,介质则吸收声波的能量,并产生声衰减。
目前使用的超声诊断仪都是建立在回波的基础上,其物理基础便是人体内的声阻抗值是不同的,当声波穿过不同的组织器官时,其回声产生相应的变化,从而可提取各种诊断信息。
声波遇到气体时,被全部反射,不能成像。
四.超声诊断技术的发展简史1880年发现压电效应1923年首次将声纳用于探测潜艇1945年A?Firestone制成A型脉冲超声检测仪。
我国自1958年11月开始将A型超声诊断应用于临床。
1960年代中后期-1980年代初期B型超声检查发展并普及,仪器渐趋完善,我国自1978年开始应用B型超声诊断疾病。
1980年代中后期彩色Doppler超声显像仪的出现,计算机图像处理技术的应用,为超声诊断开创了更加广阔的领域。
第1节医学超声的特点及设备分类医学超声学是一门将声学中的超声(ultrasound)学与医学应用结合起来形成的边缘科学,也是生物医学工程学中重要的组成部分。
振动与波的理论是它的理论基础。
医学超声学包括医学超声物理和医学超声工程两个方面,医学超声物理研究超声波在生物组织中的传播特性和规律;医学超声工程则是根据生物组织中超声传播的规律设计制造而用于医学诊断和治疗的设备。
超声医学影像仪器涉及到微电子技术、计算机技术、信息处理技术、声学技术及材料科学,是多学科边缘交叉的结晶,是理工医相互合作与相互渗透的结果。
迄今超声成像与X-CT、ECT及MRI已被公认为当代四大医学成像技术。
一、医学超声发展简史19世纪末至20世纪初,压电效应和逆压电效应相继被发现,由此揭开了超声技术发展的新篇章。
1912年,英国的Titanic号客轮在北美海岸附近航行时与冰山相撞而沉没,使数千名乘客随之丧生,酿成了震撼世界的大惨案。
1914~1918年第一次世界大战期间,法国舰队屡遭德国潜艇攻击而损失惨重。
这一件件历史事件驱使一些科学家开始致力于研究水下探测与定位技术。
1917年,法国科学家保罗·朗之万首次使用了主要由石英晶体制成的超声换能器,并发明了声纳(sound navigation and ranging,简称SONAR),即声探测与定位技术被成功地用于探测水下潜艇。
20世纪30年代,超声用于医学治疗和工业金属探伤,从而使超声治疗在医学超声中最先获得发展。
1942年,Dussik和Fircstone首先把工业超声探伤原理用于医学诊断。
用连续超声波诊断颅脑疾病。
1946年Fircstone等研究应用反射波方法进行医学超声诊断,提出了A型超声诊断技术原理。
1949年召开的第一次国际超声医学会议促进了医学超声的发展。
1958年,Hertz等首先用脉冲回声法诊断心脏疾病。
开始出现“M型超声心动图”,同时开始了B型两维成像原理的探索。
超声波速度与温度的关系超声波速度与温度的关系是物理、声学和工程学领域中一个重要的研究课题。
理解超声波在不同温度下的速度变化对于超声波技术在医学成像、材料检测、地震勘探等领域的应用具有重要意义。
本文将从理论基础、实验研究和应用领域三个方面进行阐述,以使读者全面了解超声波速度与温度的关系。
理论基础超声波是一种机械波,它是以固体、液体和气体为传播介质的波动现象。
超声波的速度由介质的物理参数决定,其中温度是一个重要的影响因素。
在固体和液体介质中,声速随温度的升高而增大,而在气体介质中,声速随温度的升高而减小。
这是由于介质分子在不同温度下的振动和相互作用引起的。
根据理想气体状态方程,声速和温度的关系可由下式表示:c = (γRT/M)^0.5其中,c为声速,γ为绝热指数,R为气体常数,T为温度,M为分子量。
根据该公式可知,在一定温度范围内,声速和温度呈线性关系,而且不同介质的声速和温度之间存在一定的函数关系。
因此,了解超声波速度和温度的关系,有助于深入理解声波在介质中的传播机理,从而为超声波技术的应用提供理论基础。
实验研究超声波速度与温度的关系在实验室中经过了大量的研究验证。
科研人员通过一系列的实验手段,探究了超声波在不同温度下的传播特性。
其中,最常用的方法是采用声速计测定不同温度下介质的声速。
以水为例,科研人员将温度分别控制在不同水平,通过声速计测得水中超声波的速度,并分析得出声速与温度之间的变化规律。
实验结果表明,在常见的实验温度范围内,声速与温度之间存在一定的函数关系。
同时,还有研究采用声学共振法、声子结构法、分子动力学模拟等手段对超声波速度与温度的关系进行研究,这些实验结果都为理论模型的建立和完善提供了有力支持。
值得注意的是,除了标准环境条件下进行的实验研究外,科研人员还进行了在极端条件下的实验,如在超低温、高温和高压环境下进行了声速测定,以验证理论模型的适用性。
这些实验结果为超声波在极端环境下的应用提供了重要数据支持,也深化了对超声波速度与温度关系的理解。
超声诊断的基础知识与新技术应用
第一节超声诊断基础知识
一、超声物理性质
(一)超声为一种高频机械振动波,其振动频率超过人耳听觉范围(20Hz~20KHz)的高频声波,具有声波的共同物理性质,必须通过弹性介质进行传播,在液体、气体和人体软组织中的传播方式为纵波,并具有反射、折射、衍射和散射特性,在不同的介质中如在空气、液体、人体软组织与骨骼中分别具有不同的声速和不同的衰减,以及在介质传播过程中依照两个介质声阻抗差的不同,产生反射的强度不一,以上这些物理特性是超声诊断的主要物理基础。
目前临床上最常用的超声频率是2~10MHz。
(二)不同频率的声波在同一介质中传播的速度(C)基本相同,因此超声波长(λ)与频率(f)成反比,即频率愈高,波长则愈短。
在不同的介质中声速却不相同,如空气(20℃)344m/s,水(37℃)1524 m/s,肝脏1570 m/s,脂肪1476 m/s,颅骨3360 m/s。
人体软组织的声速平均为1540 m/s,与水的声速1500 m/s相近,人体中骨骼的声速最高,相当于软组织平均声速的2倍以上。
频率(f)、波长(λ)和声速(C)三者之间的关系:λ= C/ f
(三)超声波在传播中具良好的指向性,其能量所达到空间为超声场,简称为声场或声束。
声束的形状、大小(粗细)及声束本身的能量分布是特殊的,与探头的形状、大小、阵元数以及工作频率、聚焦方式与效果等有很大差异。
此外,声束还受人体组织间互相作用的影响,如人体组织不同程度吸收、衰减、反射、折射和散射等影响。
因此人体组织内的超声束(声场)复杂多变性,此外,声束由一个大的主瓣和许多小的旁瓣所组成,旁瓣容易产生伪差,同时声束的指向性也受近场长度与扩散角的影响,超声的频率愈高,波长愈短,则近场愈长,扩散角愈小,声束指向性愈好,增加探头孔经可改善声束的指向性,但是探头直径增加会降低横向分辨力。
因此目前的超声诊断装置都采用良好的聚焦技术,以减少远场声束扩散。
(四)超声波在不同声阻抗的组织界面产生散射或反射,形成回声,界面的声阻抗差愈大,回声愈强,反之声阻抗差愈小,回声愈弱,无声阻抗差则无回声。
入射声束垂直于大界面(指界面长度大于声束波长)时,回声反射强,当入射声束与大界面倾斜时,回声反射减弱,如果倾斜度≥20°,则几乎检测不到回声反射,也称“回声失落”。
当
入射声束遇到体内如肝、脾、肾等实质器官或软组织内的细胞或成堆的红细胞(亦称散射体)等小界面(即长度小于声束波长的界面)时会产生微弱向四面八方分散的散射波,此时只有朝探头方向的信号—后散射(背散射)才会波检测到。
(五)超声在介质中传播的空间分辨力,包括轴向(纵向)分辨力、横向分辨力与侧向分辨力,轴向分辨力即超声能区分声束轴线上两个细小目标间最短距离的能力,横向与侧向分辨力为超声区分在垂直于声束轴线上两个细小目标间最短距离的能力。
超声分辨力受频率影响,频率愈高,分辨力愈高,但在体内易被吸收,发生衰减而不易达到深部,因此穿透性愈差,频率愈低,穿透性愈强,但分辨力愈差。
在腹部超声诊断中,经腹壁扫查多采用3.5~5.0MHz频率探头,其中对消瘦者、儿童或浅表部位如腹壁、腹膜的观察中最佳采用 5.0MHz,甚至7.5MHz探头。
对肥胖者或深部结构的观察则多采用2.25~3.0MHz探头。
目前高性能超声仪器能分辨腹腔实质性脏器内约1mm的细微结构,并多具有宽频或超宽频功能,可获得浅表部位与深部结构的良好分辨力与穿透力。
同时采用良好的聚焦技术,如通过声透镜聚焦、电子相控聚焦与变孔径聚焦等提高横向与侧向分辨力。
(六)由于超声波能在实质性脏器组织与液体中很好地传播,故适用于肝、胰、脾、肾和胆囊、膀胱以及充满液体的胃、肠等脏器的检查,当超声声束遇到骨骼和气体等结构时,由于结构与软组织间界面的声阻抗差极大,约99.9%的声能发生强反射,其后方则因声能被吸收而衰减产生声影。
相反如声束经过液体或均质性结构,因声衰减较低,则其后回声较同深度的相同结构增强,后方回声增强与声影等后方回声特性是超声诊断的重要物理性质。
(七)熟悉腹部超声诊断的适应症、超声扫查方法与技巧,做好检查前的准备,掌握各种常用探头的组成和扫查特性及其适用的检查脏器与部位,同时注意掌握仪器的操作使用程序与调节方法。
熟悉腹部的解剖与超声解剖以及腹部脏器疾病的病理改变,同时要熟悉超声伪差的产生原因与克服方法,最后结合临床资料,综合分析获得较准确的检查结果。
二、超声诊断图像基础
(一)超声显像的一般规律
1.回声来源,来自大界面的反射和散射体的散射;
2.界面反射和声束角度对图像影响极大;
3.球形界面两侧因与声束近平行(夹角180°)引起侧壁声失落,形成侧声影;
4.衰减的影响,主要表现图像后方的回声;
5.囊性物的声像特征:
(1)内无回声;
(2)前壁和后壁回声增强;
(3)侧壁回声消失;
(4)后方有回声增强和侧声影。
6.多重反射,是超声遇到强反射界面,在界面后出现的一系列间隔均匀的依次减弱的影像,是声束在探头与界面之间往返多次形成;
7.不同组织声像不同:
(1)皮肤—呈线状强回声;
(2)脂肪—回声强弱不同层次分布呈低回声,肿瘤组织中与其他组织成分相混分布呈强回声,脂肪肝强回声;
(3)纤维组织—常与其他组织相交错,其反射回声强;
(4)肌肉组织—回声较脂肪组织强且粗糙;
(5)血管—无回声管状结构,有时见红细胞散射点状回声;
(6)骨组织、钙化、结石→强回声,有声影;
(7)实质脏器—形成均匀低回声;
脾、肾实质<肝<胰(且粗)
(8)空腔脏器
①形态、大小与回声依脏器功能状态而变
②充满液体无回声
③含气体和内容物为杂乱强回声
④气体常呈多重反射斑纹状强回声→慧星尾征
(二)病理的超声图像特点
(三)超声诊断的要点
三、超声的生物效应
(一)超声声强与声压概念
Isppa(空间峰值脉冲平均声强)
Ispta(空间峰值时间平均声强)
Im(最大声强度)
Iob(真实声束声强)
国际电工委员会(IEC1157-92)规定Iob<20mw/cm2,胎儿Ispta<100mw/cm2。
