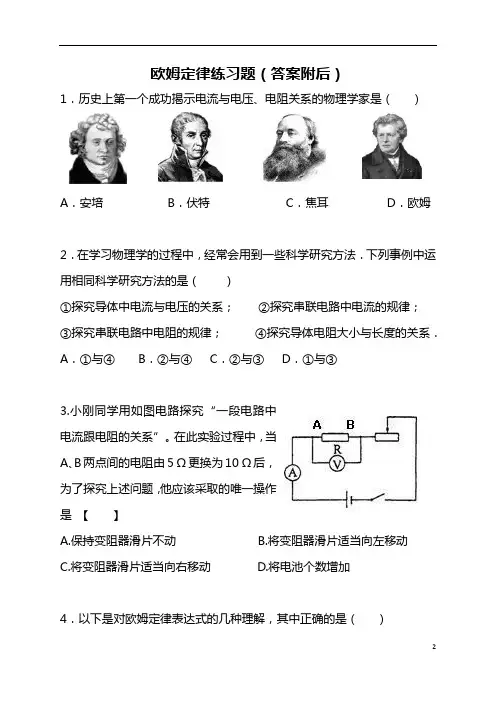

欧姆定律练习题（答案附后）1．历史上第一个成功揭示电流与电压、电阻关系的物理学家是（）A．安培B．伏特C．焦耳D．欧姆2．在学习物理学的过程中，经常会用到一些科学研究方法．下列事例中运用相同科学研究方法的是（）①探究导体中电流与电压的关系；②探究串联电路中电流的规律；③探究串联电路中电阻的规律；④探究导体电阻大小与长度的关系．A．①与④B．②与④C．②与③D．①与③3.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是【】A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.将电池个数增加4．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I=UR 可得R=UI，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I=UR 可得R=UI，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I=UR表示在导体电阻一定时，导体两端电压跟通过导体的电流成正比D．I=UR表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比5．如图所示电路图，在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值（）A．保持R′的滑片位置不动B．保持R的电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中的电流不变6．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体甲的电流与其两端的电压成正比C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AD．将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A7．我国刑法规定，从2013年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A．当酒精浓度减小时，R的阻值减少B．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小8. 如图所示是电阻甲和乙的I-U图象，下列说的是法不正确．．．A．通过甲的电流与它两端的电压成正比B．当乙两端电压增大时，通过它的电流也增大，它的电阻在减小C．甲、乙串联在电路中，甲、乙两端的电压可能相同D．甲、乙并联在电路中，通过甲、乙的电流可能相同9．在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即（）A．分别保持电阻不变和保持电压不变两个步骤进行实验B．分别保持电流不变和保持电压不变两个步骤进行实验C．分别保持电阻不变和保持电流不变两个步骤进行实验D．分别保持电流不变、电阻不变、电压不变三个步骤进行实验10．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化二．填空题1. （1）一辆汽车的灯接在12V的电源两端，灯丝的电阻为30Ω，求通过灯丝的电流为＿ A（2）一个电熨斗的电阻是80Ω，接在220V的电压上，流过它的电流是＿A；（3）把5Ω的电阻R1跟15Ω的电阻R2和一个电流表串联起来，接在电源上，电流表的读数是0.3A，电源的电压是＿＿V；（4）某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是＿＿Ω；（5）一个定值电阻的阻值是10Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是＿＿V；（6）某电路接入一只电阻为242Ω的灯泡时，其中的电流是0.91A。

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

欧姆定律—测电阻问题课后练习（二）题一：在“测量小灯泡的电阻”实验中，小灯泡的额定电压是2.5V．(1)请你用笔画线代替导线将如图所示电路连接完整。

(2)小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是。

(3)排除故障后，继续实验，如图1所示是小灯泡正常发光时的电流，此时灯丝的电阻为Ω。

(4)大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：大梦：用如图2所示电路(滑动变阻器最大阻值已知)，闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻。

小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图3所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻。

你认为设计的方案好，理由是。

题二：实验室中要测量一个阻值约为数百欧的电阻。

提供的器材有：电源(电压约5V)、学生用电压表(0～6V)、电阻箱R(0～9999Ω 5A)、开关S1和S2、导线若干。

现要测量待测电阻R x的阻值，设计了如图甲所示的实验电路图。

(1)小虎进行的实验过程如下：①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×"，并用笔画线代替导线画出正确的接法。

②电路连接正确后，闭合S 1 ，将S 2 拨到触点1时，电压表的读数为U 1 ，则电源电压为。

③闭合S 1 ，将S 2 拨到触点2，当电阻箱的阻值调为R 0 时，电压表的示数为U 2 ，则待测电阻的阻值R x = 。

(2)如果实验器材中没有提供电压表，现再提供一只电流表(0～0.6A)，利用上述器材，你认为 (选填“能”或“不能”)较准确测出该待测电阻的阻值，原因是。

题三：现有电压未知的电源一台；符合要求的电流表一块；已知电阻值的定值电阻R0、待测电阻R X、开关S两个；导线若干。

利用以上器材可以测出R X的电阻值。

请你：（1）在右侧方框中画出实验电路图；（2）实验步骤：（3）写出测量式R X题四：某同学要测量电阻R x 的阻值，实验室提供的器材有：电源、已知电阻R 0 ，电压表、未知电阻R x 、单刀双掷开关各一个，导线若干。
