闭合电路欧姆定律学案

第二节闭合电路的欧姆定律[学习目标] 1.理解电动势的概念，知道电动势是描述非静电力做功本领的物理量.2.了解外电路、内电路，知道电动势等于内、外电路电势降落之和.3.理解闭合电路的欧姆定律，掌握其表达式.4.会分析路端电压与负载的关系．一、闭合电路1．闭合电路的组成(1)______电路：电源外部的电路，其电阻称为________电阻．(2)________电路：电源内部的电路，其电阻称为______电阻．2．电流方向(1)在外电路中，电流由电势____的正极流向电势____的负极．(2)在内电路中，电流由电势____的负极流向电势____的正极．二、电动势1．非静电力：电源提供的把正电荷由负极搬运到正极的力．2．电源：通过非静电力做功，把其他形式的能转化为电能的装置．3．电动势：(1)概念：电动势是描述电源将其他形式的能转化为______的本领的物理量．(2)定义式：E＝______.(3)单位：与电势、电压的单位相同，都是______，符号为V.(4)电动势在数值上等于不接用电器时电源正负两极间的______．三、研究闭合电路欧姆定律1．内容：闭合电路中的电流与电源的________成正比，与________________成反比．2．表达式：I＝____________.3．另外两种表达形式：(1)E＝U外＋__________；(2)E＝IR＋______.四、路端电压与负载的关系1．路端电压的表达式：U＝________.2．路端电压随外电阻的变化规律(1)当外电阻R增大时，由I＝ER＋r可知电流I________，内电压U内＝Ir逐渐________，路端电压U＝E－Ir________.(2)当外电阻R减小时，由I＝ER＋r可知电流I________，内电压U内＝Ir逐渐______，路端电压U＝E－Ir________.1．判断下列说法的正误．(1)电源是通过静电力做功把其他形式的能转化为电能的装置．()(2)把同一电源接在不同的电路中，电源的电动势也将变化．()(3)外电阻变化可以引起内电压的变化，从而引起内电阻的变化．()(4)对于同一电源，外电路的电阻越大，路端电压就越大．()(5)外电路断路时，电源两端的电压就是电源电动势．()2.如图所示，电动势为2 V的电源跟一个阻值R＝9 Ω的电阻接成闭合电路，理想电压表测得电源两端电压为1.8 V，则电源的内阻为________ Ω.一、电源的电动势导学探究日常生活中我们经常接触到各种各样的电源，如图所示的干电池、手机电池，它们有的标有“1.5 V”字样，有的标有“3.7 V”字样．(1)如果把5 C的正电荷从1.5 V干电池的负极移到正极，电荷的电势能增加了多少？非静电力做了多少功？如果把2 C的正电荷从3.7 V手机电池的负极移到正极呢？(2)是不是非静电力做功越多，电源把其他形式的能转化为电能的本领就越大？如何描述电源把其他形式的能转化为电能的本领？知识深化对电动势的理解1．E ＝Wq 是电动势的定义式而不是决定式，E 的大小与W 和q 无关，是由电源自身的性质决定的；电动势不同，表示电源将其他形式的能转化为电能的本领不同．2．电动势与电压不同：电动势是描述电源非静电力做功本领大小的物理量，而电压表示两点电势的差值．当外电路断开时，电动势在数值上等于电源两极间的电压． 例1 (多选)关于电动势E 的说法正确的是( )A ．电动势E 的大小，与非静电力所做的功W 的大小成正比，与移送电荷量q 的大小成反比B ．电动势E 是由电源本身决定的，跟电源的体积和外电路均无关C ．电动势E 是表征电源把其他形式的能转化为电能本领强弱的物理量D ．电动势E 的单位与电势差的单位相同，故两者在本质上相同针对训练1 (多选)一组铅蓄电池的电动势为4.8 V ，内阻不为零，以下说法中正确的是( ) A ．电路中每通过1 C 电荷量，铅蓄电池能把4.8 J 的化学能转变为电能 B ．体积大的铅蓄电池比体积小的铅蓄电池的电动势大C ．电路中每通过1 C 电荷量，铅蓄电池内部非静电力做功为4.8 JD ．该铅蓄电池把其他形式的能转化为电能的本领比一节干电池(电动势为1.5 V)的强 二、闭合电路的欧姆定律 1．内、外电路中的电势变化如图所示，外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高．2．闭合电路欧姆定律的几种表达形式 (1)I ＝ER ＋r、E ＝IR ＋Ir 只适用于外电路为纯电阻的闭合电路． (2)U 外＝E －Ir ，E ＝U 外＋U 内适用于任意的闭合电路．例2 如图所示的电路中，当S 闭合时，电压表和电流表(均为理想电表)的读数分别为1.6 V 和0.4 A ，当S 断开时，它们的示数变为1.7 V 和0.3 A ，则电源的电动势和内阻各为多少？针对训练2(多选)如图所示，当可变电阻R＝2 Ω时，理想电压表的示数U＝4 V，已知电源的电动势E＝6 V，则()A．此时理想电流表的示数是2 AB．此时理想电流表的示数是3 AC．电源的内阻是1 ΩD．电源的内阻是2 Ω三、路端电压与负载的关系导学探究1.在如图所示的电路中，电源的电动势E＝10 V，内电阻r＝1 Ω，试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压．通过数据计算，你发现了怎样的规律？2．根据闭合电路欧姆定律写出路端电压U与干路电流I之间的关系式，并画出U－I图像．知识深化1．外电阻的两类变化引起的相应变化(1)说明电源的电动势在数值上等于电源没有接入电路时的路端电压．(2)说明 由于电源内阻很小，所以短路时会形成很大的电流，为保护电源，绝对不能把电源两极直接相连接． 2．电源的U －I 图像 (1)函数表达式：U ＝E －Ir .(2)电源的U －I 图线是一条倾斜的直线，如图所示．(3)当外电路断路时(即R →∞，I ＝0)：纵轴上的截距表示电源的电动势E ；当外电路短路时(R ＝0，U ＝0)：横轴上的截距表示电源的短路电流I 短＝Er .(条件：横、纵坐标均从0开始)(4)图线的斜率：其绝对值为电源的内电阻，即r ＝E I 短＝|ΔUΔI|.例3 (2022·广州市高二期末)如图为两个不同闭合电路中两个不同电源的U －I 图像，下列判断正确的是( )A ．电动势E 1＝E 2，发生短路时的电流I 1<I 2B ．电动势E 1＝E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1<r 2D ．当两电源的工作电流变化量相同时，电源2的路端电压变化大 例4 (多选)如图所示为某一电源的U －I 图线，由图可知( )A ．电源电动势为2 VB ．电源内电阻为13 ΩC ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A针对训练3 (多选)当分别用A 、B 两电源给某电路供电时，其路端电压与电流的关系图线如图所示，则( )A ．电源电动势E A ＝EB B ．电源内阻r A ＝r BC ．电源A 的短路电流为0.2 AD ．电源B 的短路电流为0.3 A第二节 闭合电路的欧姆定律探究重点 提升素养 一、 导学探究(1)把5 C 的正电荷从1.5 V 干电池的负极移到正极，电荷的电势能增加了7.5 J ，非静电力做功7.5 J ．把2 C 的正电荷从3.7 V 手机电池的负极移到正极，电荷的电势能增加了7.4 J ，非静电力做功7.4 J.(2)不是．非静电力对电荷做功多少与电荷的数量有关．若把相同数量的正电荷从电源的负极移到正极，做功越多，电荷获得的电势能越多，表明电源把其他形式的能转化为电能的本领就越大．可以用非静电力做的功与电荷量的比值来反映电源把其他形式的能转化为电能的本领．例1 BC [E ＝Wq 是电动势的定义式，电动势与W 、q 没有关系，它是由电源本身决定的，是表征电源把其他形式的能转化为电能本领强弱的物理量．电动势和电势差尽管单位相同，但本质上是不相同的，故选B 、C.]针对训练1 ACD [由W ＝Eq 可知，电路中每通过1 C 的电荷量时，铅蓄电池将4.8 J 的化学能转化为电能，故A 正确；电池的电动势与电池体积无关，故B 错误；电路中每通过1 C 的电荷量，铅蓄电池内部非静电力做功为W ＝Eq ＝4.8 J ，故C 正确；电动势反映电源将其他形式的能转化为电能的本领，故D 正确．]例2 2 V 1 Ω解析 当S 闭合时，R 1和R 2并联接入电路，由闭合电路欧姆定律得U 1＝E －I 1r 代入数据得E ＝1.6＋0.4r ①当S 断开时，只有R 1接入电路，由闭合电路欧姆定律得U 2＝E －I 2r 代入数据得E ＝1.7＋0.3r ② 联立①②得E ＝2 V ，r ＝1 Ω.针对训练2 AC [由题图可知电压表测量的是路端电压，电流表测的是通过可变电阻R 的电流，则U ＝IR ，得I ＝2 A ，再由闭合电路欧姆定律有E ＝U ＋Ir ，将I ＝2 A 、U ＝4 V 、E ＝6 V 代入可得r ＝1 Ω，故选项A 、C 正确，B 、D 错误．] 三、 导学探究1．外电压分别为7.5 V 、8 V 、9 V ．随着外电阻的增大，路端电压逐渐增大． 2．由E ＝U ＋U 内及U 内＝Ir 得 U ＝E －Ir ，U －I 图像如图所示．例3 D [由闭合电路欧姆定律得E ＝U ＋Ir ，变形得U ＝E －Ir ，对应图像可知，电源的U －I 图像与纵轴的截距表示电源的电动势E ，斜率表示内阻r ，与横轴的截距为电路中的短路电流，所以由图像可得E 1＝E 2，r 1<r 2，I 1>I 2，所以A 、B 、C 错误；当两电源的工作电流变化量相同时，由于2的斜率比1的斜率大，所以电源2的路端电压变化大，所以D 正确．]例4 AD [在电源的U －I 图线中，纵轴截距表示电源电动势，A 正确；横轴截距表示短路电流，C 错误；U －I 图线斜率的绝对值表示电源的内电阻，则r ＝2－0.86 Ω＝0.2 Ω，B 错误；当电路路端电压为1 V 时，内电阻分得的电压U 内＝E －U 外＝2 V －1 V ＝1 V ，则电路中的电流I ＝U 内r ＝10.2A ＝5 A ，D 正确．]针对训练3 BD [由闭合电路欧姆定律得U ＝E －Ir ，当I ＝0时，U ＝E ，由题图可知，E A ＝2 V ，E B ＝1.5 V ，E A >E B ，故A 错误；U －I 图线斜率的绝对值表示电源的内阻．两图线平行，说明电源的内阻相等，即r A ＝r B ，故B 正确；电源A 的短路电流为I A ＝E A r A ＝22－10.2A ＝0.4A ，故C 错误；电源B 的短路电流为I B ＝E B r B ＝ 1.51.5－10.1A ＝0.3 A ，故D 正确．]。

《闭合电路欧姆定律》教案一、教学目标：1．明白电源内阻及其电动势概念，把握闭合电路欧姆定律及其应用2．明白路端电压与负载的关系3．能判定电源断路和短路两种情形下的路端电压二、教学重难点：电动势概念的明白得，闭合电路欧姆定律的明白得和应用三、教学过程：1．复习焦耳定律，明白灯泡通电发热的缘故。

问题1：手机在使用过程中，或给手机电池充电，电池什么缘故会发热？提出电源内电阻概念，并给出内电路，外电路，闭合电路概念。

问题2:右图a中是一个闭合电路，在外电路中，沿电流方向，外电路电压减低，在内电路中，沿电流方向，内电路电压是升高依旧降低？问题3：假如电源是一节电压1.5V电池,灯泡电阻R=5Ω，电池内阻r=1Ω,灯泡两端电压是多少？提示学生将a 图等效为b 图，进行分析。

2．引入新课：1）提出电动势概念，路端电压概念。

引导学生分析：a）电池正负极之间，电源的内阻中也有电流，沿电流方向电势降低。

b）化学电池电动势形成缘故（化学作用把正电荷从电势低处移到电势高处,化学能转化为电能），说明电池电动势是由电池本身决定的与外电路无关。

2）闭合电路欧姆定律的推导问题4: 电路中电池化学能转化为的电能有多少？类比电场力移动电荷做功，引导学生得出电池化学反应在t时刻移动电荷做功：W=Eq=EIt问题5:电路中电能转化什么缘故能？是多少？引导学生利用焦耳定律得出Q= I2Rt+ I2rt由能量守恒定律：EIt =I2Rt+ I2rt即E =IR+ Ir=U外+U内或I=E/(R +r)得出闭合电路欧姆定律：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

3）路端电压与负载的关系讨论：依照闭合电路欧姆定律，当负载（外电阻）增加时，电路中电流如何变化？路端电压如何变化？结论：当外电阻增大时，路端电压增大；当外电阻减小时，端电压减小。

播放视频验证讨论结果。

依照上面结论摸索：在闭合电路中，当外电阻等于零时，会发生什么现象？现在路端电压是多少？当电路断开时，现在路端电压是多少？3．课堂练习：1.关于电动势及闭合电路欧姆定律，下列说法正确的是( )A．电源电动势越大，电源所能提供的电能就越多B．电源电动势等于路端电压C．外电路的电阻越大，路端电压就越大D．路端电压增大时，电源的输出功率可能减小2．太阳能电池由许多片电池板组成．某电池板开路电压是800 mV，短路电流为40 mA，若将该电池板与阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( )A．0.10 V B．0.20 V C．0.30 V D．0.40 V3．如右图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是( )A．当S断开时，UAC＝9 VB．当S闭合时，UAC＝9 VC．当S闭合时，UAB＝7.5 V，UBC＝0D．当S断开时，UAB＝0，UBC＝04.在下图的闭合电路中，当滑片P向右移动时，两电表读数的变化是( )A．变大，变大B．变小，变大C．变大，变小D．变小，变小。

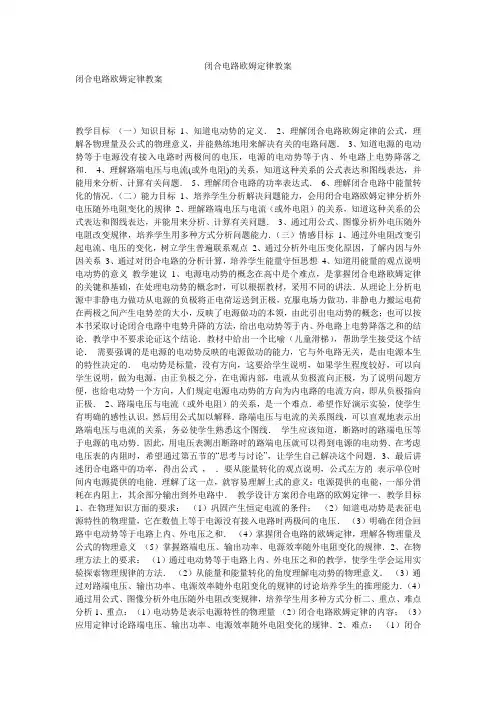

闭合电路欧姆定律教案闭合电路欧姆定律教案教学目标（一）知识目标1、知道电动势的定义．2、理解闭合电路欧姆定律的公式，理解各物理量及公式的物理意义，并能熟练地用来解决有关的电路问题．3、知道电源的电动势等于电源没有接入电路时两极间的电压，电源的电动势等于内、外电路上电势降落之和．4、理解路端电压与电流(或外电阻)的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题．5、理解闭合电路的功率表达式．6、理解闭合电路中能量转化的情况．（二）能力目标1、培养学生分析解决问题能力，会用闭合电路欧姆定律分析外电压随外电阻变化的规律2、理解路端电压与电流（或外电阻）的关系，知道这种关系的公式表达和图线表达，并能用来分析、计算有关问题．3、通过用公式、图像分析外电压随外电阻改变规律，培养学生用多种方式分析问题能力．（三）情感目标1、通过外电阻改变引起电流、电压的变化，树立学生普遍联系观点2、通过分析外电压变化原因，了解内因与外因关系3、通过对闭合电路的分析计算，培养学生能量守恒思想4、知道用能量的观点说明电动势的意义教学建议1、电源电动势的概念在高中是个难点，是掌握闭合电路欧姆定律的关键和基础，在处理电动势的概念时，可以根据教材，采用不同的讲法．从理论上分析电源中非静电力做功从电源的负极将正电荷运送到正极，克服电场力做功，非静电力搬运电荷在两极之间产生电势差的大小，反映了电源做功的本领，由此引出电动势的概念；也可以按本书采取讨论闭合电路中电势升降的方法，给出电动势等于内、外电路上电势降落之和的结论．教学中不要求论证这个结论．教材中给出一个比喻（儿童滑梯），帮助学生接受这个结论．需要强调的是电源的电动势反映的电源做功的能力，它与外电路无关，是由电源本生的特性决定的．电动势是标量，没有方向，这要给学生说明，如果学生程度较好，可以向学生说明，做为电源，由正负极之分，在电源内部，电流从负极流向正极，为了说明问题方便，也给电动势一个方向，人们规定电源电动势的方向为内电路的电流方向，即从负极指向正极．2、路端电压与电流（或外电阻）的关系，是一个难点．希望作好演示实验，使学生有明确的感性认识，然后用公式加以解释．路端电压与电流的关系图线，可以直观地表示出路端电压与电流的关系，务必使学生熟悉这个图线．学生应该知道，断路时的路端电压等于电源的电动势．因此，用电压表测出断路时的路端电压就可以得到电源的电动势．在考虑电压表的内阻时，希望通过第五节的“思考与讨论”，让学生自己解决这个问题．3、最后讲述闭合电路中的功率，得出公式，．要从能量转化的观点说明，公式左方的表示单位时间内电源提供的电能．理解了这一点，就容易理解上式的意义：电源提供的电能，一部分消耗在内阻上，其余部分输出到外电路中．教学设计方案闭合电路的欧姆定律一、教学目标1、在物理知识方面的要求：（1）巩固产生恒定电流的条件；（2）知道电动势是表征电源特性的物理量，它在数值上等于电源没有接入电路时两极间的电压．（3）明确在闭合回路中电动势等于电路上内、外电压之和．（4）掌握闭合电路的欧姆定律，理解各物理量及公式的物理意义（5）掌握路端电压、输出功率、电源效率随外电阻变化的规律．2、在物理方法上的要求：（1）通过电动势等于电路上内、外电压之和的教学，使学生学会运用实验探索物理规律的方法．（2）从能量和能量转化的角度理解电动势的物理意义．（3）通过对路端电压、输出功率、电源效率随外电阻变化的规律的讨论培养学生的推理能力．（4）通过用公式、图像分析外电压随外电阻改变规律，培养学生用多种方式分析二、重点、难点分析1、重点：（1）电动势是表示电源特性的物理量（2）闭合电路欧姆定律的内容；（3）应用定律讨论路端电压、输出功率、电源效率随外电阻变化的规律．2、难点：（1）闭合回路中电源电动势等于电路上内、外电压之和．（2）短路、断路特征（3）应用闭合电路欧姆定律讨论电路中的路端电压、电流强度随外电阻变化的关系三、教学过程设计引入新课：教师：同学们都知道，电荷的定向移动形成电流．那么，导体中形成电流的条件是什么呢？（学生答：导体两端有电势差．）演示：将小灯泡接在充满电的电容器两端，会看到什么现象？（小灯泡闪亮一下就熄灭．）为什么会出现这种现象呢？分析：当电容器充完电后，其上下两极板分别带上正负电荷，如图1所示，两板间形成电势差．当用导线把小灯泡和电容器两极板连通后，电子就在电场力的作用下通过导线产生定向移动而形成电流，但这是一瞬间的电流．因为两极板上正负电荷逐渐中和而减少，两极板间电势差也逐渐减少为零，所以电流减小为零，因此只有电场力的作用是不能形成持续电流的．教师：为了形成持续的电源，必须有一种本质上完全不同于静电性的力，能够不断地分离正负电荷来补充两极板上减少的电荷．这才能使两极板保持恒定的电势差，从而在导线中维持恒定的电流，能够提供这种非静电力的装置叫电源．电源在维持恒定电流时，电源中的非静电力将不断做功，从而把已经流到低电势处的正电荷不断地送回到高电势处．使它的电势能增加．板书：1、电源：电源是一种能够不断地把其他形式的能量转变为电能的装置．它并不创造能量，也不创造电荷．例如：干电池是把化学能转化为电能，发电机是把机械能、核能等转化为电能的装置．教师：电源能够不断地把其他形式的能量转变为电能，并且能够提供恒定的电压，那么不同的电源，两极间的电压相同吗？展示各种干电池（1号、2号、5号、7号），请几个同学观察电池上面写的规格，发现尽管电池的型号不同，但是都标有“1.5V”字样．我们把示教电压表直接接在干电池的两端进行测量，发现结果确实是 1.5V．讲台上还摆放有手摇发电机、蓄电池、纽扣电池，它们两端的电压是否也是1.5V呢？（学生回答：不是）那么如何知道它们两端的电压呢？（学生：用电压表直接测量）.结论：电源两极间的电压完全由电源本身的性质（如材料、工作方式等）决定，同种电池用电压表测量其两极间的电压是相同的，不同种类的电池用电压表测量其两极间的电压是不同的．为了表示电源本身的这种特性，物理学中引入了电动势的概念．板书：2、电源电动势教师：从上面的演示和分析可知，电源的电动势在数值上等于电源未接入电路时两极间的电压．板书：电源的电动势在数值上等于电源没有接入电路时其两极间的电压．例如，各种型号的干电池的电动势都是 1.5V．那么把一节1号电池接入电路中，它两极间的电压是否还是1.5V呢？用示教板演示，电路如图所示，结论：开关闭合前，电压表示数是1.5V，开关闭合后，电压表示数变为1.4V．实验表明，电路中有了电流后，电源两极间的电压减少了．教师：上面的实验中，开关闭合后，电源两极间的电压降为1.4V，那么减少的电压哪去了呢？用投影仪展示实验电路，介绍闭合电路可分为内、外电路两部分，电源内部的叫内电路，电源外部的叫外电路．接在电源外电路两端的电压表测得的电压叫外电压．在电源内部电极附近的探针A、B上连接的电压表测得的电压叫内电压．我们现在就通过实验来研究闭合电路中电动势和内、外电压之间的关系．板书：3、内电压和外电压教师：向学生介绍实验装置及电路连接方法，重点说明内电压的测量．实验中接通电键，移动滑动变阻器的滑动头使其阻值减小，由两个电压表读出若干组内、外电压和的值．再断开电键，由电压表测出电动势．分析实验结果可以发现什么规律呢？学生：在误差许可的范围内，内、外电压之和等于电源电动势．板书：在闭合电路中，电源的电动势等于内、外电压之和，即．下面我们来分析在整个电路中电压、电流、电阻之间的关系．教师：我们来做一个实验，电路图如图所示观察电键S先后接通1和2时小灯泡的亮度．结论：把开关拨到2后，发现小灯泡的亮度比刚才接3V的电源时还稍暗些．怎么解释这个实验现象呢？这就要用到我们将要学习的内容——闭合电路的欧姆定律．板书：闭合电路的欧姆定律教师：在图1所示电路图中，设电流为，根据欧姆定律，，，那么，电流强度，这就是闭合电路的欧姆定律．板书：4、闭合电路的欧姆定律的内容：闭合电路中的电流强度和电源电动势成正比，和电路的内外电阻之和成反比．表达式为．同学们从这个表达式可以看出，在电源恒定时，电路中的电流强度随电路的外电阻变化而变化；当外电路中的电阻是定值电阻时，电路中的电流强度和电源有关．教师：同学们能否用闭合电路的欧姆定律来解释上一个实验现象呢？学生：9V的电源如果内电阻很大，由闭合电路的欧姆定律可知，用它做电源，电路中的电流I可能较小；而电动势3V的电源内阻如果很小，电路中的电流可能比大，用这两个电源分别给相同的小灯泡供电，灯泡的亮度取决于，那么就出现了刚才的实验现象了．教师：很好．一般电源的电动势和内电阻在短时间内可以认为是不变的．那么外电阻的变化，就会引起电路中电流的变化，继而引起路端电压、输出功率、电源效率等的变化．几个重要推论（1）路端电压随外电阻变化的规律板书：5几个重要推论（l）路端电压随外电阻变化的规律演示实验,图3所示电路，4节1号电池和1个10。

第二章第7节、闭合电路欧姆定律导学案（一）学习目标1、能够从能量转化的角度推导出闭合电路欧姆定律的公式；能够说出定律的内容2、针对给定的电路，能够说出当外电阻变化时，路端电压如何变化3、能够根据路端电压与电流的关系式，画出关系图线，并能说出图线的斜率、与坐标轴交点的物理意义学习重点 闭合电路欧姆定律 学习难点 路端电压与负载的关系 【基础导学】一、阅读教材60—61页，回答以下问题。

1、闭合电路是由哪几部分组成的？2、在外电路中，沿电流方向，电势如何变化？为什么？3、设电源电动势为E ，内阻为r ，外电路电阻为R ，闭合电路的电流为I ，（1）写出在t 时间内，外电路中消耗的电能E 外的表达式； （2）写出在t 时间内，内电路中消耗的电能E 内的表达式； （3）写出在t 时间内，电源中非静电力做的功W 的表达式； 根据能量守恒定律，以上三部分的能量关系 整理得：I = 二、闭合电路的欧姆定律（1）内容： （2）公式：（3）适用条件： （4）E =IR+ Ir ，U 外=IR ，习惯上写成为例1：在图中R 1=14Ω，R 2=9Ω，当开关处于位置1时，电流表读数I 1=0.2A ；当开关处于位置2时，电流表读数I 2=0.3A 。

求电源的电动势E 和内电阻r 。

三、【路端电压与电阻、电流的关系】 （一）路端电压与负载的关系 1．了解在电路中什么是负载？ 2．路端电压U 随外电阻R 变化的讨论 （1）当外电阻R 增大时，根据rR EI+=可知，电流I _____ (E 和r 为定值)，内电压U 内减小，根据U 外=E-U 内可知路端电压_____ ．（2）外电路断开时，R =∞，路端电压U = ; （3）外电路短路时，R=0，U=0，I =rE(短路电流)，短路电流由电源电动势和内阻共同决定，由于r一般很小，短路电流往往很大，极易烧坏电源或线路而引起火灾。

例题2.一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是A 、0.10 VB 、0.20 VC 、0.30 VD 、0.40 V例3：在如图的闭合电路中，当滑片P 向右移动时，两电表读数的变化是( )A ．A 变大，V 变大B ．A 变小，V 变大C ．A 变大，V 变小D ．A 变小， V 变小 分析：3．关于闭合电路欧姆定律的动态应用闭合电路欧姆定律之中的动态分析的具体步骤大体如下： (1)根据外电路总电阻的变化，判断闭合电路 的变化情况． (2)依据rR EI +=，判断闭合电路 的变化情况． (3)依据U=E-Ir ，判断 的变化情况． (4)依据分压、分流原理判断动态部分的物理量的变化．例4：如图，A 、B 两灯电阻相同，当滑动变阻器的滑动端P 向下滑动时（ ）A 、通过电源的电流减小B 、电阻R 中的电流减小C 、电灯A 将变暗一些D 、电灯B 将变暗一些 分析：（二）路端电压与电流的关系1.电源的路端电压与电流的函数表达式为 ；2.电源的路端电压U 与总电流I 的关系图线。
