三坐标测量机的升级改造和多功能化

三坐标测量机的技术升级改造和多功能化 -管理资料三坐标测量机的技术升级改造和多功能化：三坐标测量机(CMM)使加工车间能够对用户要求日益严格的零件公差进行检测，三坐标测量机的技术升级改造和多功能化。

但是，用CMM进行精密测量所耗费的时间和精力(取决于CMM的服役年限和复杂程度)往往可能成为生产流程中的一个瓶颈。

通过有选择地对CMM进行升级改造和采用多功能CMM技术，有助于提高CMM的测量速度和检测柔性。

CMM的升级改造：对CMM进行升级改造时，首先必须考虑的问题是CMM的机械性能。

为此，需要检查CMM的使用状态，如果机械部分状况良好，能够校准和保持精度，那么就适合对其进行升级。

如果机械系统已经损坏，丧失了精度，就没有必要对其进行升级改造。

如果一台CMM机械性能完好，比较经济实惠的升级方式就是更新其测量软件。

软件升级是CMM改造的工作重点。

一个典型实例是升级改造一台已使用了15年，硬件状态良好但软件运行平台仍为DOS操作系统的CMM。

用基于Windows操作系统的新型测量软件(如Zeiss公司的Calypso软件包)对其进行更新升级后，就能输入CAD文件，选择测量范围，并自动创建测量程序。

这种面向操作者的软件允许脱机编程，可在不中断测量的情况下为检测新的零件进行编程准备。

如果一个加工车间有多台不同品牌的 CMM，可以将它们升级到同一个测量软件包，这样操作人员就可以方便地在多台CMM之间轮换操作。

软件的标准化还有利于新购置CMM设备，因为可以将测量软件直接移植到新增的CMM上。

完成软件升级后，下一个步骤是升级更新CMM控制器。

通过更换新型控制器，可以显著提高数据采集的速度和精度，还能为 CMM提供信息采集、随机诊断等功能和预检修程序。

完成软件和控制器升级后，更新测头技术也可以显著改善CMM的性能。

CMM的标准测头为触发式测头，它的探针与被测工件接触一次，就激活一次发讯开关，记录一个数据点。

现在许多触发式测头的性能不断提高和完善，如接触式扫描测头可在触测点与工件保持接触并提供模拟量反馈，连续而快速地记录大量数据点。

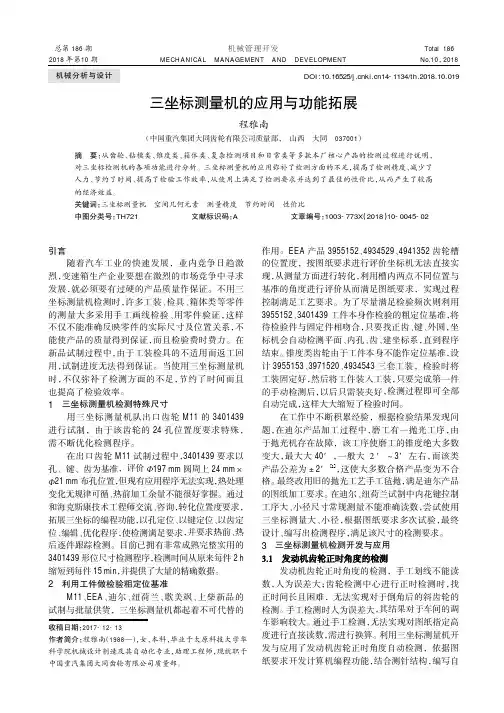

引言随着汽车工业的快速发展，业内竞争日趋激烈，变速箱生产企业要想在激烈的市场竞争中寻求发展，就必须要有过硬的产品质量作保证。

不用三坐标测量机检测时，许多工装、检具、箱体类等零件的测量大多采用手工画线检验、用零件验证，这样不仅不能准确反映零件的实际尺寸及位置关系，不能使产品的质量得到保证，而且检验费时费力。

在新品试制过程中，由于工装检具的不适用而返工回用，试制进度无法得到保证。

当使用三坐标测量机时，不仅弥补了检测方面的不足，节约了时间而且也提高了检验效率。

1三坐标测量机检测特殊尺寸用三坐标测量机队出口齿轮M11的3401439进行试制，由于该齿轮的24孔位置度要求特殊，需不断优化检测程序。

在出口齿轮M11试制过程中，3401439要求以孔、键、齿为基准，评价Ф197mm 圆周上24mm ×Ф21mm 布孔位置，但现有应用程序无法实现，热处理变化无规律可循、热前加工余量不能很好掌握。

通过和海克斯康技术工程师交流、咨询，转化位置度要求，拓展三坐标的编程功能，以孔定位、以键定位、以齿定位、编辑、优化程序，使检测满足要求，并要求热前、热后逐件跟踪检测。

目前已拥有非常成熟完整实用的3401439形位尺寸检测程序，检测时间从原来每件2h 缩短到每件15min ，并提供了大量的精确数据。

2利用工件做检验粗定位基准M11、EEA 、迪尔、纽荷兰、歌美飒、上柴新品的试制与批量供货，三坐标测量机都起着不可代替的作用。

EEA 产品3955152、4934529、4941352齿轮槽的位置度，按图纸要求进行评价坐标机无法直接实现，从测量方面进行转化，利用槽内两点不同位置与基准的角度进行评价从而满足图纸要求，实现过程控制满足工艺要求。

为了尽量满足检验频次则利用3955152、3401439工件本身作检验的粗定位基准，将待检验件与固定件相吻合，只要找正齿、键、外圆，坐标机会自动检测平面、内孔、齿、建坐标系，直到程序结束。

三坐标检测仪市场调研报告市场调研报告：三坐标检测仪一、引言三坐标检测仪是一种用于测量产品尺寸和形状的精密仪器。

它具有高精度、高效率和多功能的特点，广泛应用于汽车、航空航天、机械加工、电子制造等行业。

本报告旨在对三坐标检测仪市场进行调研，分析市场规模、发展趋势及竞争格局，以期为相关企业提供参考和决策依据。

二、市场规模与增长1. 市场规模根据统计数据，三坐标检测仪市场规模在过去几年呈现稳步增长的趋势。

2019年，全球三坐标检测仪市场规模达到X亿美元，预计到2025年将达到X亿美元。

亚太地区是三坐标检测仪市场的主要消费地区，其中中国市场占据重要份额。

2. 市场增长趋势随着制造业的发展和对产品质量要求的提高，三坐标检测仪市场呈现出以下几个增长趋势：（1）自动化趋势：随着自动化技术的不断发展，三坐标检测仪逐渐向自动化方向发展。

自动化三坐标检测仪减少了操作人员的依赖性，提高了检测效率和准确性。

（2）软件技术升级：随着软件技术的快速发展，三坐标检测仪的软件功能不断丰富和升级。

智能化软件能够提供更多的数据分析和处理功能，帮助企业提高生产效率。

（3）多功能化需求：现代制造业对产品质量要求越来越高，需要三坐标检测仪具备更多的功能，包括尺寸、形状、表面粗糙度、重量等多方面的检测能力。

三、市场竞争格局1. 市场竞争主体目前，全球三坐标检测仪市场的竞争格局较为分散，主要竞争企业包括卡尔·蔡司、海克斯康、三丰、大金、明日集团等。

这些企业在产品技术、品牌知名度、市场份额等方面具有一定优势。

2. 竞争策略为了在激烈的市场竞争中脱颖而出，三坐标检测仪企业采取了多种竞争策略，包括技术创新、产品升级、市场拓展等。

同时，企业也注重与客户的合作与沟通，满足客户的个性化需求，提供定制化服务。

3. 发展趋势未来几年，三坐标检测仪市场将呈现以下发展趋势：（1）技术创新：三坐标检测仪企业将继续加大技术研发力度，提高产品的精度和稳定性。

三坐标测量机的现状和发展动向目前，三坐标测量机已经被广泛应用于各个领域，如机械制造、汽车制造、电子产品等领域。

其主要应用方向包括以下几个方面：机械制造：机械制造是三坐标测量机最早的应用领域之一，也是目前应用最为广泛的领域之一。

在机械制造中，三坐标测量机主要用于检测零件的尺寸、形状和位置精度等参数，以确保其符合设计要求。

汽车制造：汽车制造是三坐标测量机的重要应用领域之一，主要应用于汽车的研发、设计和制造过程中。

在汽车制造中，三坐标测量机主要用于检测车身、发动机、底盘等关键部位，以确保其符合设计要求和安全性要求。

电子产品：随着电子行业的快速发展，三坐标测量机也逐渐被应用于电子产品领域。

在电子产品中，三坐标测量机主要用于检测电路板、显示屏等关键部位，以确保其符合设计要求和安全性要求。

为了保证测量精度和效率，目前很多企业和研究机构都在不断研发和引进先进的三坐标测量技术。

其中，一些新技术和功能如：激光扫描、三维视觉检测、人工智能等已经被广泛应用于三坐标测量机中，大大提高了其测量精度和效率。

随着科学技术的不断进步和应用需求的不断变化，三坐标测量机也在不断发展和改进。

未来，三坐标测量机将会向以下几个方向发展：高精度化：高精度化是三坐标测量机未来发展的重要方向之一。

随着制造业的不断发展，对零件的精度要求越来越高，因此需要更高精度的三坐标测量机来进行测量。

智能化：智能化是三坐标测量机未来发展的另一个重要方向。

未来，三坐标测量机将会更加智能化，能够自动识别工件、自动进行测量、自动生成检测报告等。

这将会大大提高测量效率和精度，同时也会降低操作难度和工作强度。

集成化：集成化是三坐标测量机未来发展的另一个重要方向。

未来，三坐标测量机将会更加集成化，能够将多种检测功能集成在一起，实现一机多能，以便更好地满足不同领域的应用需求。

网络化：网络化是三坐标测量机未来发展的另一个重要方向。

未来，三坐标测量机将会更加网络化，能够实现远程控制和数据共享，以便更好地满足现代制造业的需求。
