高频电路工作原理工作原理是指高频电路的基本原理和工作方式。
高频电路是指工作频率在几百千赫兹到几十兆赫兹范围内的电路。
它在无线电通信、雷达、微波炉、电视等领域有着广泛的应用。
本文将着重介绍高频电路的工作原理及其相关概念。
一、高频电路的基本原理高频电路主要由三部分组成：信号源、信号处理电路和负载。
信号源产生高频信号，并通过信号处理电路对信号进行调节和处理，最后将信号传递给负载进行相应的工作。
1. 信号源信号源产生高频信号，可以是振荡器或其他高频信号产生器。
高频信号的频率一般在几千千赫兹（kHz）到几十兆赫兹（MHz）之间，可以通过频率调节电容器或电感器来调节。
2. 信号处理电路信号处理电路对高频信号进行调节和处理，以满足不同应用的需求。
常见的信号处理电路包括放大器、滤波器、混频器等。
放大器用于放大信号的幅度，滤波器用于过滤掉不需要的频率成分，混频器用于将两个不同频率的信号进行混频。
3. 负载负载是高频电路中需要进行工作的部分，可以是扬声器、天线、发射机等。
负载的特性对高频电路的工作有着重要的影响，需根据工作要求进行选择和设计。
二、常见的高频电路1. 放大器电路放大器是高频电路中常见的组件，用于放大输入信号的幅度。
常用的放大器电路有共射放大器、共基放大器和共集放大器等。
其中，共射放大器是最常用的一种，其工作原理是通过控制输入电流来调节输出电流。
2. 滤波器滤波器用于过滤掉不需要的频率成分，使目标频率的信号得以通过。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
它们通过选择合适的电容、电感和电阻组合实现信号的滤波。
3. 混频器混频器用于将两个不同频率的信号进行混频，得到新的频率信号。
它常用于无线电通信系统中的频率转换和变频器中。
混频器的原理是将两个输入信号相乘，然后通过滤波器提取所需的频率成分。
三、高频电路的特点1. 多径效应在高频电路中，电磁波在传播过程中会遇到多径效应，即信号会按照不同路径到达目标地点，导致信号间的干扰和传输损耗。

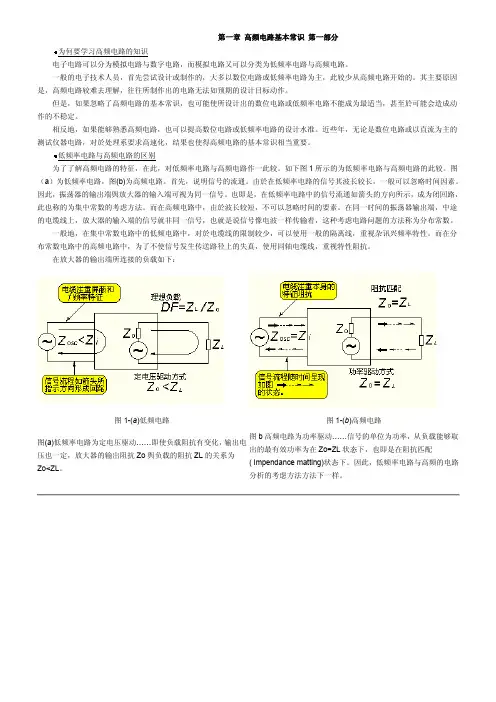

第一章 高频电路基本常识 第一部分为何要学习高频电路的知识电子电路可以分为模拟电路与数字电路，而模拟电路又可以分类为低频率电路与高频电路。
一般的电子技术人员，首先尝试设计或制作的，大多以数位电路或低频率电路为主，此较少从高频电路开始的。
其主要原因是，高频电路较难去理解，往往所制作出的电路无法如预期的设计目标动作。
但是，如果忽略了高频电路的基本常识，也可能使所设计出的数位电路或低频率电路不能成为最适当，甚至於可能会造成动作的不稳定。
相反地，如果能够熟悉高频电路，也可以提高数位电路或低频率电路的设计水准。
近些年，无论是数位电路或以直流为主的测试仪器电路，对於处理系要求高速化，结果也使得高频电路的基本常识相当重要。
低频率电路与高频电路的区别为了了解高频电路的特征，在此，对低频率电路与高频电路作一此较。
如下图1所示的为低频率电路与高频电路的此较。
图（a ）为低频率电路，图(b)为高频电路。
首先，说明信号的流通。
由於在低频率电路的信号其波长较长，一般可以忽略时间因素。
因此，振荡器的输出端舆放大器的输入端可视为同一信号。
也即是，在低频率电路中的信号流通如箭头的方向所示，成为闭回路，此也称的为集中常数的考虑方法。
而在高频电路中，由於波长较短，不可以忽略时间的要素。
在同一时间的振荡器输出端，中途的电缆线上，放大器的输入端的信号就非同一信号，也就是说信号像电波一样传输着，这种考虑电路问题的方法称为分布常数。
一般地，在集中常数电路中的低频电路中，对於电缆线的限制较少，可以使用一般的隔离线，重视杂讯兴频率特性。
而在分布常数电路中的高频电路中，为了不使信号发生传送路径上的失真，使用同轴电缆线，重视特性阻抗。
在放大器的输出端所连接的负载如下：图1-(a )低频电路图1-(b )高频电路图(a)低频率电路为定电压驱动……即使负载阻抗有变化，输出电压也一定，放大器的输出阻抗Zo 舆负载的阻抗ZL 的关系为Zo<ZL 。
