桥架角钢立柱

  • 格式：doc
  • 大小：145.00 KB
  • 文档页数：3

桥架角钢立柱
•产品名称
•产品型号
•产品规格
•桥架角钢立柱
•QJ-H-01D
•
产品说明：
角钢立柱，最常用的电缆桥架吊装附件，安装使用方便。

产品用4MM以上钢板作底板，角钢部分用4*4国标角钢两者焊接制成，然后再对其进行表面处理。

普通干燥环境选用镀彩（镀白）锌，如果在较潮湿环
境可选用喷涂。

如环境要求更高的，应选用热浸锌处理。

以下是角钢立柱的参考数据。

序号型号规格 L 重量Ⅰ型kg/件重量Ⅱ型kg/件
1 H-01D-3 300 0.7 1.5
2 H-01D-5 500 1.2 2.0
3 H-01D-8 800 1.9 2.7
4 H-01D-10 1000 2.3 3.1
5 H-01D-15 1500 3.5 4.3
6 H-01D-20 2000 4.6 5.4
QJ-H-01D角钢立柱可用作轻载单边吊装立柱，配套托臂为TB-03、TB-05。

桥架托臂和吊架
槽式电缆桥架梯级式电缆桥架托盘式电缆桥架
桥架托臂外型尺寸及重量表(单位：kg/件)
序号型号长度托臂01 托臂02 托臂03 托臂04 托臂05 备注
1 XQJ-TB-01(2、3、4、5)-150 170 2.33 2.45 1.64 1.71 1.51 连接螺栓配套供应，
大跨距电缆桥架组合式电缆桥架玻璃钢电缆桥架
防火桥架
铝合金桥架
桥架附件
桥架支架桥架托臂和吊架
母线槽KBG穿线管
配电柜2 XQJ-TB-01(2、3、4、5)-200 220 2.63 2.75 1.94 2.01 1.72 价格另计
3 XQJ-TB-01(2、3、4、5)-300 320 3.23 3.35 2.5
4 2.61 2.14
4 XQJ-TB-01(2、3、4、5)-400 420 3.84 3.96 3.1
5 3.21 2.56
5 XQJ-TB-01(2、3、4、5)-500 520 7.33 6.77 5.9
6 6.02 2.98
6 XQJ-TB-01(2、3、4、5)-600 620 8.36 7.81 6.99 7.05 3.39
7 XQJ-TB-01(2、3、4、5)-800 820 10.42 9.86 9.05 9.11 4.23
吊杆、横梁规格及重量表(单位：kg/件)
序号型号长度重量序号型号长度重量备注
1 XQJ-TB-05A-5 500 3.34 8 TB-05B-100 200 2.65
连接螺栓M12配套供应，价格另计
2 XQJ-TB-05A-8 800 3.7
3 9 TB-05B-200 300 3.97
3 XQJ-TB-05A-10 1000 3.99 10 TB-05B-300 400 5.29
4 XQJ-TB-05A-12 1200 4.2
5 11 TB-05B-400 500 6.62
5 XQJ-TB-05A-15 1500 4.65 12 TB-05B-500 600 7.94
6 XQJ-TB-05A-20 2000 5.32 13 TB-05B-600 800 9.26
7 14 TB-05B-800 900 11.91
托臂01托臂02托臂03
托臂04电缆桥架B型托臂A型托臂
吊杆横梁。

合集下载

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。

见图12。

1。

31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接;２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷. 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全.３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。

电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。

各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象.3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4。

桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

通用角钢立柱规范要求

通用角钢立柱规范要求

通用角钢立柱规范要求
通用角钢立柱是建筑领域中常用的一种结构元件，广泛应用于建筑物中的柱子、支撑梁、框架等部位。

对于通用角钢立柱的规范要求，一般包括以下几个方面：
1. 规格要求：通用角钢立柱的规格应符合国家相关标准的要求，包括角钢的截面尺寸、壁厚、钢材牌号等。

2. 加工要求：通用角钢立柱的加工工艺应符合相应的工艺要求。

角钢应经过锯切、钻孔、焊接等工序进行加工。

在加工过程中，应注意操作规范，保证角钢的几何尺寸和表面质量。

3. 表面处理要求：通用角钢立柱的表面应进行相应的防锈处理。

常见的表面处理方法包括喷涂防锈漆、镀锌等。

表面防锈处理的目的是提高立柱的耐腐蚀性能，延长使用寿命。

4. 强度要求：通用角钢立柱的强度要符合设计要求。

通常情况下，要求立柱能够承受建筑物的荷载，并满足建筑物的结构性能、安全性能以及抗震要求。

5. 焊接质量要求：通用角钢立柱的焊接质量应符合相关的焊接标准要求。

对于焊接接头的质量，应进行无损检测，确保焊缝的质量和强度。

6. 安装要求：通用角钢立柱在安装时，应按照设计要求进行安装，并注意施工规范。

特别是在大型建筑中，要采取适当的施工措施，确保立柱的安全性和稳定性。

总之，通用角钢立柱的规范要求是为了保证其结构的强度、稳定性和使用寿命。

依据建筑设计的需求和相关标准，角钢立柱必须经过相应的加工、表面处理、焊接和安装等工艺过程，以保证其质量和安全性能。

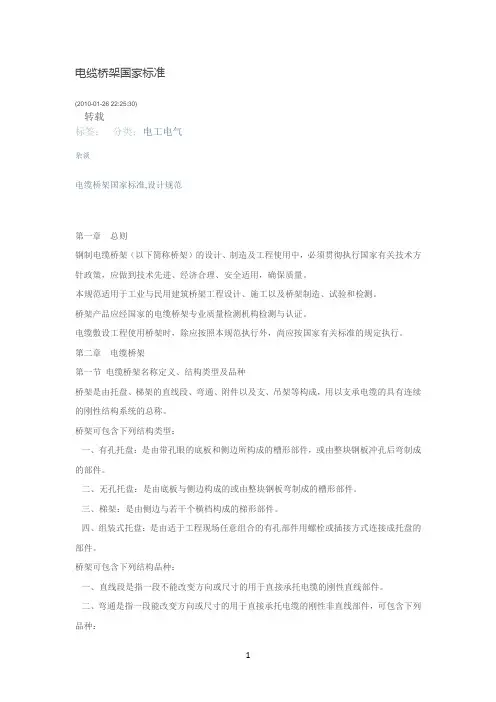

电缆桥架国家标准
