泵与风机(总)

流体力学泵与风机方程式（Z+p/γ）=C 从物理学：Z项是单位重量液体质点相对于基准面的位置势能，p/γ项是单位重量液体质点的压力势能，Z+p/γ项是单位重量液体的总势能，（Z+p/γ）=C表明在静止液体中，各液体质点单位重量的总势能均相等。

从水力学：Z为该点的位置相对于基准面的高度，称位置水头，p/γ是该点在压强作用下沿测压管所能上升的高度，称压强水头，Z+p/γ称测压管水头，它表示测压管液面相对于基准面的高度，（Z+p/γ）=C表示同一容器的静止液体中，所有各点的测压管液头均相等。

——————————————等压面：①在连通的同种静止液体中，水平面必然是等压面②静止液体的自由液面是水平面，该自由液面上各点压强均为大气压钱，所以自由液面是等压面③两种不同液体的分界面是水平面，故该面也是等压面——————————————绝对压强=相对压强+真空压强——————————————压强的量度单位：①用单位面积上所受的压力来表示，单位N/m2，或Pa②用液柱的高度来表示，mH2O、mmHg、mmH2O，h=p/γ③用大气压的倍数来表示，单位为工程大气压和标准大气压，1atm=101.325kPa。

——————————————流线：同一时刻流场中一系列流体质点的流动方向线，即在流场中画出的一条曲线，在某一瞬时，该曲线上的任意一点的流速矢量总是在该点与曲线相切。

迹线：某一流体质点在连续时间内的运动轨迹。

——————————————能量方程式的意义（物理意义）：z表示单位重量流体的位置势能，简称位能，简称位能，p/γ表示单位重量流体的压力势能，简称压能，av2/2g表示单位重量流体的平均势能，简称动能，hw表示克服阻力所引起的单位能量损失，简称能量损失，z+p/γ表示单位势能，z+p/γ+av2/2g表示单位总机械能。

（几何意义）方程式中各项的单位都是米，具有长度量纲[L]表示某种高度，可以用几何线段来表示，流体力学上称为水头，z称为位置水头，p/γ称为压强水头，av2/2g 称为流速水头，hw称为水头损失，z+p/γ称为测压管水头（Hp），z+p/γ+av2/2g称为总水头（H）——————————————沿程水头损失：在管路中单位水流的沿程能量损失。

绪论一、重点、难点提示1．重点（1）泵与风机在热力发电厂中的地位与作用（2）泵与风机的主要性能参数（3）叶片式泵与风机的分类2．难点（1）泵扬程的定义（2）风机全压的定义与组成3．考核目标（1）知道泵、风机的定义。

（2）能在“热力发电厂生产过程示意图”中正确标示出各主要泵与风机，知道其名称和所起的作用。

（3）熟知泵与风机的主要性能参数（流量、扬程、全压、功率、效率和转速）的定义、符号和常用单位。

（4）知道泵按产生压力大小的分类以及各类泵的压力范围。

（5）知道风机按产生全压大小的分类。

（6）能简述叶片式泵与风机的分类。

（7）能简述容积式泵与风机的分类。

泵与风机是将原动机的机械能转换为被输送流体能量的一种机械。

输送液体的称为泵；输送气体的称为风机。

泵与风机的工作介质是流体，所以它们属于流体机械类。

第一章泵与风机的基本理论重点、难点提示1．重点（1）速度三角形（2）基本方程式（3）泵扬程的计算（4）风机全压的计算（5）不同叶片型式的特点与应用2．难点（1）基本方程式计算（2）泵与风机扬程和全压的计算（3）不同叶片型式的特点分析3．考核目标（1）能简述离心式泵与风机的工作原理。

（2）理解离心式叶轮中流体的绝对运动是圆周运动和相对运动的合成，能正确表述这三种运动，以及相应速度（圆周速度、相对速度和绝对速度）的大小、方向与哪些因素有关，能熟练画出叶轮中某一处（特别是叶片进、出口处）流体速度三角形，并能对其进行正确标示，能熟练、正确地计算速度三角形中的各个参数，在计算中知道泵与风机的理论流量与实际流量的关系、理解排挤系数的含义。

（3）知道推导叶轮基本方程式的假设条件，熟记基本方程式的两种表达形式，并能根据题目的具体条件进行熟练计算，知道叶轮扬程（或全压）由静能头和动能头组成以及各组成的计算式，能利用基本方程式进行简单分析，知道提高叶轮扬程（或全压）的主要方法以及特点。

（4）大体知道叶轮进口预旋的产生原因，以及对叶轮工作的影响。

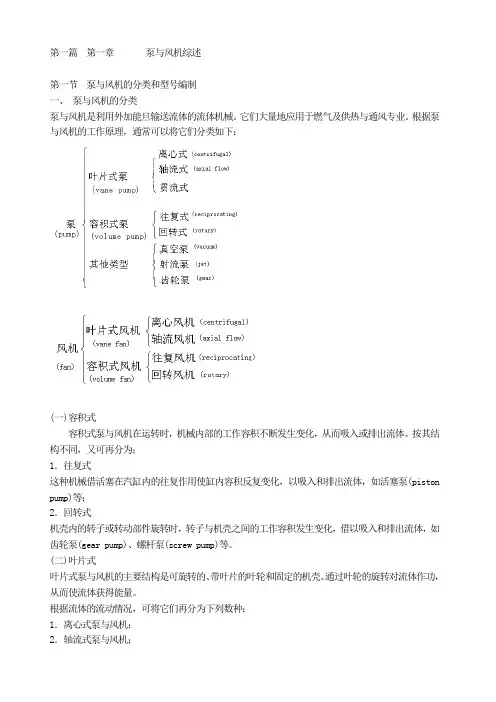

第一篇第一章泵与风机综述第一节泵与风机的分类和型号编制一、泵与风机的分类泵与风机是利用外加能旦输送流体的流体机械。

它们大量地应用于燃气及供热与通风专业。

根据泵与风机的工作原理，通常可以将它们分类如下：(一)容积式容积式泵与风机在运转时，机械内部的工作容积不断发生变化，从而吸入或排出流体。

按其结构不同，又可再分为；1．往复式这种机械借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体，如活塞泵(piston pump)等；2．回转式机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体，如齿轮泵(gear pump)、螺杆泵(screw pump)等。

(二)叶片式叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。

通过叶轮的旋转对流体作功，从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：1．离心式泵与风机；2．轴流式泵与风机；3．混流式泵与风机，这种风机是前两种的混合体。

4．贯流式风机。

(三)其它类型的泵与风机如喷射泵（jet pump）、旋涡泵(scroll pump)、真空泵(vacuum pump)等。

本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。

由于制冷专业常用泵是以不可压缩的流体为工作对象的。

而风机的增压程度不高(通常只有9807Pa或O以下)，所以本篇内容都按不可压缩流体进行论述。

1000mmH2二、泵与风机的型号编制（一）、泵的型号编制1、离心泵的基本型号及其代号2、混流泵的基本型号及其代号3、轴流泵的基本型号及其代号除上述基本型号表示泵的名称外，还有一系列补充型号表示该泵的性能参数或结构特点。

根据泵的用途和要求不同，其型号的编制方法也不同，现以下列示例说明。

（二） 、风机的型号编制 1、 离心式风机的型号编制离心式风机的名称包括：名称、型号、机号、传动方式、旋转方向和风口位置等六部分。

(1)名称 包括用途、作用原理和在管网中的作用三部分，多数产品第三部分不作表示，在型号前冠以用途代号，如锅炉离心风机G ，锅炉离心引风机Y,冷冻用风机LD,空调用风机KT 等名称表示。
