流体力学泵与风机总复习资料

流体力学泵与风机期末复习重点总结流体力学泵与风机期末复习重点总结一、引言流体力学泵与风机是在流体力学领域中非常常见的装置，广泛应用于工程领域，如水泵、空调风机、离心风机等。

熟练掌握流体力学泵与风机的基本原理和性能特点，对于工程师和研究人员来说是非常重要的。

本文将对流体力学泵与风机的期末复习重点进行总结，帮助读者快速回顾和掌握相关知识。

二、流体力学泵的基本原理流体力学泵是一种能够将流体从低压区域输送到高压区域的装置。

其基本原理是利用泵的叶轮运动与流体之间的相互作用来实现流体的输送。

在泵的叶轮中，流体由低压区域进入，受到叶片的作用而增加了动能，然后被推向高压区域。

流体在泵内的流动过程中，需克服摩擦阻力和叶轮的转动阻力，从而提供功率。

三、泵的性能特点及分类1. 泵的扬程和流量特性：泵的扬程和流量是泵性能的两个重要指标。

扬程表示泵能够提供的压力能力，流量表示泵单位时间内输送流体的量。

泵的性能曲线反映了扬程和流量之间的关系，帮助人们了解泵在不同工况下的表现。

2. 泵的效率：泵的效率是指泵转换输入功率和输出功率之间的比值。

有效高效的泵可以提供更大的流量，同时减少能源的消耗。

泵的效率与流量、扬程等参数有关。

3. 泵的分类：根据其结构和工作原理不同，泵可以分为离心泵、容积泵、轴流泵等多种类型。

离心泵是最常见的类型，通过旋转叶轮产生离心力将流体推向出口。

容积泵利用容积的变化来实现流体输送。

轴流泵则是通过推力来推动流体。

四、风机的基本原理及特点风机是一种将气体（如空气）转化为动能的装置，常用于通风、循环等工程领域。

风机与泵类似，但在工作原理和性能特点上有所不同。

1. 风机的工作原理：风机通过旋转叶轮产生了气流的动能，然后将其传递给周围的空气，使空气流动起来。

在风机内部，气流具有一定的压力差，使得气体在风机内不断循环流动。

2. 风机的性能特点：与泵相比，风机的压力增加较小，但流量较大。

风机性能的评估指标主要包括气流量和压力增加。

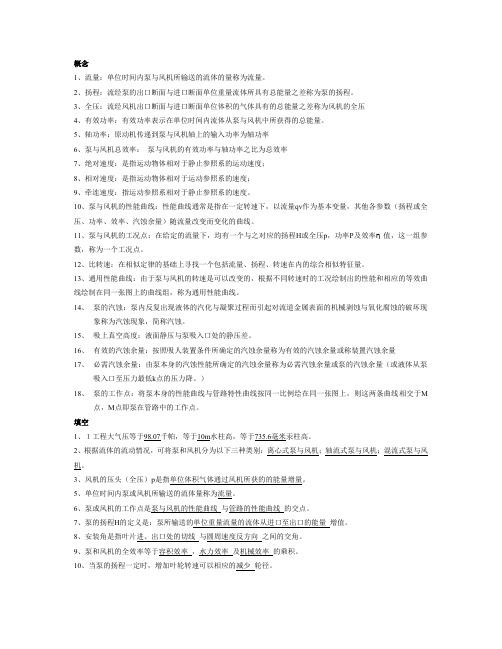

概念1、流量：单位时间内泵与风机所输送的流体的量称为流量。

2、扬程：流经泵的出口断面与进口断面单位重量流体所具有总能量之差称为泵的扬程。

3、全压：流经风机出口断面与进口断面单位体积的气体具有的总能量之差称为风机的全压4、有效功率：有效功率表示在单位时间内流体从泵与风机中所获得的总能量。

5、轴功率：原动机传递到泵与风机轴上的输入功率为轴功率6、泵与风机总效率：泵与风机的有效功率与轴功率之比为总效率7、绝对速度：是指运动物体相对于静止参照系的运动速度；8、相对速度：是指运动物体相对于运动参照系的速度；9、牵连速度：指运动参照系相对于静止参照系的速度。

10、泵与风机的性能曲线：性能曲线通常是指在一定转速下，以流量qv作为基本变量，其他各参数（扬程或全压、功率、效率、汽蚀余量）随流量改变而变化的曲线。

11、泵与风机的工况点：在给定的流量下，均有一个与之对应的扬程H或全压p，功率P及效率η值，这一组参数，称为一个工况点。

12、比转速：在相似定律的基础上寻找一个包括流量、扬程、转速在内的综合相似特征量。

13、通用性能曲线：由于泵与风机的转速是可以改变的，根据不同转速时的工况绘制出的性能和相应的等效曲线绘制在同一张图上的曲线组，称为通用性能曲线。

14、泵的汽蚀：泵内反复出现液体的汽化与凝聚过程而引起对流道金属表面的机械剥蚀与氧化腐蚀的破坏现象称为汽蚀现象，简称汽蚀。

15、吸上真空高度：液面静压与泵吸入口处的静压差。

16、有效的汽蚀余量：按照吸人装置条件所确定的汽蚀余量称为有效的汽蚀余量或称装置汽蚀余量17、必需汽蚀余量：由泵本身的汽蚀性能所确定的汽蚀余量称为必需汽蚀余量或泵的汽蚀余量（或液体从泵吸入口至压力最低k点的压力降。

）18、泵的工作点：将泵本身的性能曲线与管路特性曲线按同一比例绘在同一张图上，则这两条曲线相交于M点，M点即泵在管路中的工作点。

填空1、１工程大气压等于98.07千帕，等于10m水柱高，等于735.6毫米汞柱高。

流体力学泵与风机方程式（Z+p/γ）=C 从物理学：Z项是单位重量液体质点相对于基准面的位置势能，p/γ项是单位重量液体质点的压力势能，Z+p/γ项是单位重量液体的总势能，（Z+p/γ）=C表明在静止液体中，各液体质点单位重量的总势能均相等。

从水力学：Z为该点的位置相对于基准面的高度，称位置水头，p/γ是该点在压强作用下沿测压管所能上升的高度，称压强水头，Z+p/γ称测压管水头，它表示测压管液面相对于基准面的高度，（Z+p/γ）=C表示同一容器的静止液体中，所有各点的测压管液头均相等。

——————————————等压面：①在连通的同种静止液体中，水平面必然是等压面②静止液体的自由液面是水平面，该自由液面上各点压强均为大气压钱，所以自由液面是等压面③两种不同液体的分界面是水平面，故该面也是等压面——————————————绝对压强=相对压强+真空压强——————————————压强的量度单位：①用单位面积上所受的压力来表示，单位N/m2，或Pa②用液柱的高度来表示，mH2O、mmHg、mmH2O，h=p/γ③用大气压的倍数来表示，单位为工程大气压和标准大气压，1atm=101.325kPa。

——————————————流线：同一时刻流场中一系列流体质点的流动方向线，即在流场中画出的一条曲线，在某一瞬时，该曲线上的任意一点的流速矢量总是在该点与曲线相切。

迹线：某一流体质点在连续时间内的运动轨迹。

——————————————能量方程式的意义（物理意义）：z表示单位重量流体的位置势能，简称位能，简称位能，p/γ表示单位重量流体的压力势能，简称压能，av2/2g表示单位重量流体的平均势能，简称动能，hw表示克服阻力所引起的单位能量损失，简称能量损失，z+p/γ表示单位势能，z+p/γ+av2/2g表示单位总机械能。

（几何意义）方程式中各项的单位都是米，具有长度量纲[L]表示某种高度，可以用几何线段来表示，流体力学上称为水头，z称为位置水头，p/γ称为压强水头，av2/2g 称为流速水头，hw称为水头损失，z+p/γ称为测压管水头（Hp），z+p/γ+av2/2g称为总水头（H）——————————————沿程水头损失：在管路中单位水流的沿程能量损失。

流体力学泵与风机期末考点填空1 流体静压力和流体静压强都是压力的一种量度。

它们的区别在于：前者是作用在某一面积上的总压力；而后者是作用在某一面积上的平均压强或某一点的压强。

2 １工程大气压等于98.07千帕，等于10m水柱高，等于735.6毫米汞柱高。

3 流体静压强的方向必然是沿着作用面的内法线方向。

4 作用于曲面上的水静压力的铅直分力等于其压力体内的水重。

5 欧拉法是通过描述物理量在空间的分布来研究流体运动的方法。

6 流线不能相交（驻点处除外），也不能是折线，因为流场内任一固定点在同一瞬间只能有一个速度向量，流线只能是一条光滑的曲线或直线7 紊流是液体质点的运动轨迹极不规则，各部分流体相互剧烈掺混的流动状态。

8 根据λ繁荣变化特征，尼古拉兹实验曲线可分为五个阻力区，分别是层流区；临界区；紊流光滑区；紊流过渡区和紊流粗糙区。

9 圆管层流的沿程阻力系数仅与雷诺数有关，且成反比，而和管壁粗糙度无关。

0.2510 紊流过渡区的阿里特苏里公式为λ=0.11(k/d + 68/Re)11 局部损失是速度的大小、方向或分布发生变化而引起的能量损失。

12 正方形形断面管道(边长为a)，其水力半径R=a/4当量直径de=a13 正三角形断面管道(边长为a)，其水力半径R=A/x=根号3 a/12当量直径de=根号3 a/314 层流运动时，沿程阻力系数λ与f(Re)有关，紊流运动沿程阻力系数λ在光滑管区与f(Re)有关，在过渡区与f(Re,K/d)有关，在粗糙区与f(K/d)有关。

15 两个流动问题的力学相似原理：几何相似运动相似动力相似初始条件和边界条件相似16 均匀流过流断面上压强分布服从于水静力学规律。

判断1 一个工程大气压等于98kPa,相当于10m水柱的压强。

2静止液体自由表面的压强，一定是大气压。

3 静止液体的自由表面是一个水平面，也是等压面。

4当相对压强为零时，称为绝对真空。

5 流场中液体质点通过空间点时，所有的运动要素不随时间变化的流体叫恒定流动。

一、选择题1、流体运动的两种重要参数是(A)。

（A）压力、速度；（B）压力、温度；（C）比容、密度；比容、速度。

2、雷诺数Re可用来判别流体的流动状态，当(A )时是紊流状态。

(A) Re>2000 (B) Re<2000； Re>1000； Re<1000。

3、流体流动时引起能量损失的主要原因是（D ）。

（A）流体的压缩性；（B）流体膨胀性；（C）流体的不可压缩性；（D）流体的粘滞性。

4、（ C）管路各段阻力损失相同。

（A）短管管系；（B）串联管系；（C）并联管系；（D）分支管系。

5、温度升高对流体粘度影响是（B ）（A）液体粘度上升，气体粘度下降（B）液体粘度下降，气体粘度上升；（C）液体和气体粘度都上升； (D) 液体和气体粘度都下降6、下列四种泵中，相对流量最高的是(B )。

(A)离心泵；(B)轴流泵；(C)齿轮泵；(D)螺杆泵。

7、效率最高的叶轮叶片型式是（C ）（A) 前向型 (B)径向型 (C) 后向型 (D)轴向型8、机械密封装置属于（B ）(A)级间密封装置； (B) 轴封装置； (C)内密封装置（D）填料密封装置9、站在电机侧的端面，面对风壳，风轮为顺时针旋转的风机是(A)风机。

(A)右旋 (B)左旋； (C)左右旋；10、某台水泵在运行过程中，出现了轴承润滑不良，轴承处的机械摩擦比较严重，转速没有明显变化，这时相应地会出现（D ）。

A．流量减小、扬程降低、电动机功率增大；B．流量减小、扬程降低、电动机功率减小；C．流量减小、扬程降低、电动机功率变化不明显；D．流量和扬程不变、电动机功率增大。

二、填空题三、计算题一、判断题。

1.流体静止或相对静止状态的等压面一定是水平面。

（）2.平面无旋流动既存在流函数又存在势函数。

（）3.附面层分离只能发生在增压减速区。

（）4.等温管流摩阻随管长增加而增加，速度和压力都减少。

（）5.相对静止状态的等压面一定也是水平面。

泵于泵站复习：一.概述内容：1.泵与风机：1）泵：输送液体的机械（水、油）；2）风机：输送气体的机械（空气、烟气、煤粉/空气混合物）；3）泵与风机都是提高机械能的设备；4）泵与风机区别的缘故是因为气体和液体的密度和压缩性有显然的不同2.泵的作用：从低处输送到高处，从低压送至高压，沿管道送至较远的地方；为达到此目的，必须对流体参加外功，以克服流体阻力及补充输送流体时所不足的能量。

3.表压和真空度：e.g.某台离心泵进、出口压力表读数分离为220mmHg(真空度)及1.7kgf/cm2(表压)。

若当地大气压力为760mmHg，试求它们的绝对压力各为若干（以法定单位表示）？解泵进口绝对压力P1=760-220=540mmHg=7.2*104Pa泵出口绝对压力P2=1.7+1.033=2.733kgf/cm2=2.68*105Pa其中kgf表示千克力，1kgf=9.8N;1mmHg=0.133kpa第 1 页/共7 页4.伯努利方程1），适用于不可压缩非粘性的流体。

Gz为单位质量液体所具有的位能p/ρ为单位质量液体所具有的静压能因质量为m、速度为u的流体所具有的动能为mu2/2，u2/2为单位质量流体所具有的动能作用：分析和解决流体输送有关的问题，用于液体流动过程中流量的测定，以及调节阀流通能力的计算2）按照伯努利方程可以知道，倘若想从下向上送水，倘若不开泵，得到上面的流速不存在，因此表明，泵是流体输送机械，能够对流体做功，提供能量第一节：水泵与水泵站1.环境工程给排水主要包括：给水输送、污水排放、单元设备进水、冲洗2.泵：是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体，使液体能量增强。

3.泵在各个部门的应用。

异常耗电4.泵站；由形式和规格不同的多个泵单元组成的有机枢纽5.市政给排水：取水泵站：一级；输送至用户：二级泵站6.泵是生产设备中主要能源消耗者（95—98%）——所以合理设置是降低能源消耗的主要途径7.发展趋势：大型化容量化；高扬程化高速化；系列化，通用化，标准化——三化8.泵的分类：按驱动主意分：电动泵和水轮泵等；按结构可分：单级泵和多级泵；按用途可分：锅炉给水泵和计量泵等；按输送液体的性质可分：水泵、油泵和泥浆泵等。

流体力学泵与风机期末复习重点总结
1. 流体机械基础知识：包括流体的基本性质、流体静力学和流体动力学基本定理等概念。

需要掌握一些基本公式，如马努涡定理、伯努利方程等。

2. 压力与速度的关系：了解流体力学泵和风机的工作原理，掌握压力与速度的关系，了解泵和风机的基本参数，如容积流量、扬程、转速等。

3. 泵和风机的分类：掌握各种类型的泵和风机的结构和特点，了解适用范围，包括离心泵、轴向流泵、混流泵、空气压缩机、离心风机、轴流风机等。

4. 设计和选型：了解设计和选型的基本要求，可以根据不同的使用场景选择不同的泵和风机。

需要了解各种变量和参数的计算方法，如泵和风机的效率、功率、负载特性等。

5. 操作与维护：掌握泵和风机的操作和维护技术，了解故障排除的方法和维修技术，以及基本的保养和维护知识。

6. 新技术和新型材料：了解新技术和新型材料在泵和风机行业的应用，如数值模拟、优化设计、新型叶片材料等。

需要了解未来的发展趋势和应用前景。

第二章离心式泵与风机的基本理论流体在通过泵与风机时，只在叶轮中得到能量，叶轮是实现机械能转换成流体能量的场所，是泵与风机最主要的工作部件。

泵与风机的基本理论也称泵与风机的叶轮理论，它是研究流体在叶轮中的运动规律、流体在叶轮中如何得到能量、流体得到能量的大小与性质以及主要影响因素。

速度分析法是研究离心式泵与风机叶轮中流体运动规律的主要方法，它的基本点是速度三角形。

泵与风机的基本方程式是反映流体在叶轮中得到的能量与叶轮进出口流体速度的关系，它是本章的核心。

本章还讨论了泵扬程、风机全压的计算方法，分析了不同叶片型式的特点。

一、重点、难点提示1．重点（1）速度三角形（2）基本方程式（3）泵扬程的计算（4）风机全压的计算（5）不同叶片型式的特点与应用2．难点（1）基本方程式计算（2）泵与风机扬程和全压的计算（3）不同叶片型式的特点分析3．考核目标（1）能简述离心式泵与风机的工作原理。

（2）理解离心式叶轮中流体的绝对运动是圆周运动和相对运动的合成，能正确表述这三种运动，以及相应速度（圆周速度、相对速度和绝对速度）的大小、方向与哪些因素有关，能熟练画出叶轮中某一处（特别是叶片进、出口处）流体速度三角形，并能对其进行正确标示，能熟练、正确地计算速度三角形中的各个参数，在计算中知道泵与风机的理论流量与实际流量的关系、理解排挤系数的含义。

（3）知道推导叶轮基本方程式的假设条件，熟记基本方程式的两种表达形式，并能根据题目的具体条件进行熟练计算，知道叶轮扬程（或全压）由静能头和动能头组成以及各组成的计算式，能利用基本方程式进行简单分析，知道提高叶轮扬程（或全压）的主要方法以及特点。

（4）大体知道叶轮进口预旋的产生原因，以及对叶轮工作的影响。

（5）知道有限叶片叶轮中与无限多叶片叶轮中流体相对运动的差别，以及由此引起的叶轮出口速度三角形的区别，知道滑移系数的含义。

（6）知道由于实际流体有粘性，使得泵与风机的实际扬程（或全压）比理论扬程（或全压）低。

泵与风机考试试题一、简答题（每小题5分，共30分）1、离心泵、轴流泵在启动时有何不同，为什么？2、试用公式说明为什么电厂中的凝结水泵要采用倒灌高度。

3、简述泵汽蚀的危害。

4、定性图示两台同性能泵串联时的工作点、串联时每台泵的工作点、仅有一台泵运行时的工作点5、泵是否可采用进口端节流调节，为什么？6、简述风机发生喘振的条件。

二、计算题（每小题15分，共60分）1、已知离心式水泵叶轮的直径D2=400mm，叶轮出口宽度b2＝50mm，叶片厚度占出口面积的8％，流动角β2＝20︒，当转速n＝2135r/min时，理论流量q VT＝240L/s，求作叶轮出口速度三角形。

2、某电厂水泵采用节流调节后流量为740t/h，阀门前后压强差为980700Pa,此时泵运行效率η=75%，若水的密度ρ=1000kg/m3，每度电费0.4元，求：（1）节流损失的轴功率∆P sh；（2）因节流调节每年多耗的电费(1年=365日)3、20sh-13型离心泵，吸水管直径d1＝500mm，样本上给出的允许吸上真空高度[H s]＝4m。

吸水管的长度l1＝6m，局部阻力的当量长度l e＝4m，设沿程阻力系数λ＝0.025，试问当泵的流量q v＝2000m3/h，泵的几何安装高度H g＝3m时，该泵是否能正常工作。

（当地海拔高度为800m，大气压强p a＝9.21×104Pa；水温为30℃，对应饱和蒸汽压强p v＝4.2365kPa，密度ρ＝995.6kg/m3）4、火力发电厂中的DG520-230型锅炉给水泵，共有8级叶轮，当转速为n＝5050r/min，扬程H＝2523m，流量q V＝576m3/h，试计算该泵的比转速。

三、分析题（每小题5分，共10分）1、某风机工作点流量为q V A，现要求流量减小为q V B，试在同一幅图上，标出采用出口端节流调节、变速调节的工作点，并比较两种调节方法的经济性。

2、某泵向一密闭的压力容器供水，当压出容器内压力下降，其它条件不变时，图示泵工作点的变化。

第一章 绪论作用在流体上的力1kgf=9、807N力作用方式的不同分为质量力与表面力。

质量力:作用在流体的每一个质点上的力。

单位质量力f 或(X,Y,Z)N ╱kg表面力:作用在流体某一面积上且与受力面积成正比的力。

又称面积力,接触力。

表面力单位N ╱㎡,Pa流体的主要力学性质流体都要发生不断变形,各质点间发生不断的相对运动。

液体的粘滞性随温度的升高而减小。

气体的粘滞性随温度的升高而增大。

黏度影响(流体种类,温度,压强)压缩系数:单位体积流体的体积对压力的变化率。

○流体的力学模型将流体视为“连续介质”。

无粘性流体。

不可压缩流体。

以上三个就是主要力学模型。

第二章 流体静力学流体静压力:作用在某一面积上的总压力。

流体静压强:作用在某一面积上的平均或某一点的压强。

流体静压强的方向必然就是沿着作用面的内法线方向。

在静止或相对静止的流体中,任一点的流体静压强的大小与作用面的方向无关,只与该点的位置有关。

静止流体质量力只有重力。

水平面就是等压面。

水静压强等值传递的帕斯卡定律:静止液体任一边界面上压强的变化,将等值地传到其她各点(只要原有的静止状态不被破坏)。

自由面就是大气与液体的分界面。

分界面既就是水平面又就是等压面。

液体静压强分布规律只适用于静止、同种,连续液体。

静止非均质流体的水平面就是等压面,等密面与等温面。

静止气体充满的空间各点压强相等。

平面上的液体压力水静压力的方向就是沿着受压面的内法线方向。

作用于受压平面上的水静压力,只与受压面积A,液体容重γ及形心的淹没深度h c 有关。

作用于平面的水静压力数值上等于压强分布图形的体积。

曲面上的液体压力压力体:受压曲面与其在自由面投影面积之间的柱体。

垂直于表面的法向力(P) 平行于表面的切向力(T)压力体组成静止流体只受到质量力与由压力产生的法向表面力,满足流体平衡的微分方程式。

第三章 一元流体动力学基础欧拉法:通过描述物理量在空间的分布来研究流体运动方法。

重要内容：1.连续介质假设，流体的易变形性，粘性（粘性随温度的变化），可压缩性（工程上对不可压缩的判断及分类），2.静压强及其特性（静水特性），点压强的计算，静压强分布。

连通管测量液位的原理（锅炉水位测量装置）。

3.作用于平面上液体总压力的计算。

作用于曲面上液体总压力，压力体的画法。

4.欧拉法（场观点）观察流场的方法，迹线在工程上的应用。

流线描述流场的特点（流线不相交、不分支、不能突然折转。

流线密集的地方流体流动的速度大，流线稀疏的地方流动速度小）。

5.湿周、水力半径、水力直径（非圆管道沿程损失的当量直径计算）、平均流速的概念。

6.掌握三大方程及其应用计算：连续性方程、伯努利方程和动量方程。

（连续性方程是根本，不存在不符合质量守恒的流动；伯努利方程是认识流动的关键，当流动损失可以忽略不计时，可以推知位能、压能和机械能三者的相互转化关系；动量方程求解有关作用力的问题，推导泵与风机、汽轮机和燃气轮机的工作方程）。

7.几种热能工程常用的差压式流速、流量测量装置：皮托管、文丘里(Venturi)流量计、孔板（未必是孔，可以是喷嘴形式）流量计的原理及计算。

8.流体运动的两种形态：层流和紊流及其判别准则（Re雷诺数准则，了解其他判别如速度分布（最大流速、平均流速与中心流速关系），沿程损失与平均流速关系、紊流流动涡扩散特性等）9. 能量损失的两种形式及其计算：沿程流动损失（达西公式）、局部损失（范宁公式）。

关键是系数的求取（），同时感性认识和判断不同管道和过流断面布置流动损失的高低（结合泵与风机的结构和管路布置）。

10. 管内流动的分区：层流区、层流（到紊流的）过渡区、紊流光滑区、紊流粗糙区、紊流过渡区。

了解尼古拉兹图和分区计算公式的应用。

尤其公式应用首先判断适用范围，层流计算公式必须掌握（λ=64/Re ），其他区域有综合的公式，能覆盖从层流过渡区到一般高度紊流的区域（如斯瓦米江公式)Re 74.57.3ln(8687.019.0+∆-=d e λ的适用范围为，Re ＝5×103～108，Δe/d=10－6～10－2）。

《泵与风机》复习题一、填空题1 泵与风机在能量转换分析中，轴功率P sh，有效功率P e，内功率P i和原动机功率P g的大小关系为：P g＞P sh＞P i＞P e。

2 风机按照所产生的全压高低可分为通风机、鼓风机和压缩机三类。

3 叶片式泵与风机按照叶片对流体做功的原理不同，可以分为离心式、轴流式和混流式三种。

4 对于单级单吸离心式叶轮，进口圆周速度u1和出口圆周速度u2的大小关系为：u2＞u1。

5 有限多叶片数时的理论能头H T与无限多叶片数时的理论能头的大小关系为：H T＞H T∞。

6 叶片式泵中应用最广的是离心泵，通常按照以下三种结构特点分类，按照工作叶轮的数量分为单级泵和多级泵；按照叶轮吸进液体的方式分为单吸泵和多吸泵；按照泵轴的布置方向分为卧式泵和立式泵。

7 离心通风机的叶片一般有6～64个，叶片按其结构形式可分为平板型、圆弧型和机翼型三种。

8 离心式通风机叶轮前盘的型式主要有直前盘、锥形前盘和弧形前盘三种。

9 离心式通风机的叶轮按叶片出口角可分为：前向式叶轮、径向式叶轮和后向式叶轮三种。

10 同一台泵或风机在相同的工况下，其全压效率和全压内效率的大小关系为：全压内效率＞全压效率11 泵吸入室位于叶轮进口前，其作用是把液体按一定要求引入叶轮，吸水室主要类型有圆锥管吸入室、圆环形吸入室和半螺旋形吸入室三种。

12 叶轮是离心式通风机的心脏部分，它的尺寸和几何形状对通风机的特性有着重大影响。

通常分为封闭式和开式两种，封闭式叶轮一般由前盘、后盘（中盘）、叶片和轮毂等组成。

13 单位重量液体从泵进口截面到泵出口截面所获得的机械能称为扬程（能头）。

14 离心式泵的主要过流部件是吸入式、叶轮和压出室。

15风机的全压减去风机出口截面处的动压是风机的静压。

二、问答题（包括简答题）1 画图说明泵扬程的计算公式，并说明各字母表示的意义。

2 简述离心式泵与风机的工作原理。

3 简述轴流式泵与风机的工作原理。

4 简述混流式泵与风机的工作原理。

一、叶轮由前盘、后盘、叶片和轮毂组成。

前盘的形式有多种，如图示。

叶片是主要部件。

按叶片的出口安装角分类：有前向叶片、后向叶片、径向叶片二、机壳由蜗壳、进风口和风舌等零部件组成。

1）蜗壳蜗壳是由蜗板和左右两块侧板焊接或咬口而成。

作用：●是收集从叶轮出来的气体；二．泵壳三、泵座四、轴封装置离心式泵与风机的工作原理和性能参数离心式泵与风机的工作原理叶轮随原动机的轴转时，叶片间的流体也随叶轮高速旋转，受到离心力的作用，被甩出叶轮的出口。

被甩出的流体挤入机（泵）壳后，机（泵）壳内流体压强增高，最后被导向泵或风机的出口排出。

同时，叶轮中心由于流体被甩出而形成真空，外界的流体在大气压沿泵或风机的进口吸入叶轮，如此源源不断地输送流体。

当叶轮旋转时，在叶片进口“另一方面又沿叶片方向作相对流动，其相对速度为流体在进、出口处的绝对速度v应为为了便于分析，将绝对速度v分解为与流量有关的径向分速度vr和与压力有关的切向分速vu。

径向分速度的方向与半径方向相同，切向分速与叶轮的圆周运速度v和u之间的夹角叫做叶片的工作角离心式泵与风机的基本方程—欧拉方程假定把它当做一元流动来讨论，也就是用流束理论进行分析。

这些基本假定是：）流动为恒定流）流体为不可压缩流体）叶轮的叶片数目为无限多，叶片厚度（涡，在（如图），0.75~0.85，它说明了涡流欧拉方程的物理意义在速度三角形中，由余弦定理得：v2cosα= u2+v2-2u2v u2，2（u22+v22–w22）/2（u12+v12–w12）/2泵与风机的损失与效率5. 4. 1流动损失与流动效率、流动损失根本原因：流体具有粘性、进口损失流体进入叶道之前发生了预旋转，叶片做功减小，使气流角发生了旋转，理论扬程下降。

它与流量差的平方成正比。

）D25.5性能曲线及叶型对性能的影响5. 5. 1泵与风机的理论特性曲线1、三种性能曲线A、H=f1（Q）；B、N=f2（Q）；C、η=f3（Q）。

泵与风机复习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在研究流体运动时,按照是否考虑流体的粘性,可将流体分为( )A、牛顿流体及非牛顿流体B、可压缩流体与不可压缩流体C、均质流体与非均质流体D、理想流体与实际流体正确答案：D2、沿流动方向,流体总水头线维持水平的条件是( )A、流体为不可压缩理想流体B、流体为不可压缩流体C、管道等直径D、管道水平放置正确答案：A3、有效的总扬程与理论扬程之比称为离心泵的()。

A、容积效率;B、机械效率;C、水力效率。

正确答案：C4、循环水泵在运行中,入口真空异常升高,是由于()。

A、仪表指示失常;B、水泵水流增大;C、循环水入口温度降低;D、循环水入口过滤网被堵或入口水位过低。

正确答案：D5、抽气器的工作原理是( )A、连续性方程B、动量方程C、静力学基本方程D、伯努利方程正确答案：D6、离心泵最易受到汽蚀损害的部位是()。

A、导叶外缘。

B、叶轮出口;C、轮毂出口;D、叶轮入口;正确答案：D7、密度和哪些无关()A、物质B、温度C、流动速度D、压力正确答案：C8、灰渣泵运行周期短的主要原因是()。

A、扬程高;B、双率低;C、磨损严重。

D、流量大;正确答案：C9、水泵的功率与泵转速的()成正比。

A、一次方;B、二次方;C、三次方。

正确答案：C10、调速给水泵电机与主给水泵连接方式为()连接。

A、液力联轴器;B、半挠性联轴器。

C、刚性联轴器;D、挠性联轴器;正确答案：A11、离心式水泵一般只采用()叶片叶轮。

A、径向式。

B、前弯式;C、后弯式;正确答案：C12、将极细测压管插入水中,毛细现象会使得液位()A、都有可能B、上升C、不变D、下降正确答案：B13、水泵倒转时,应立即()。

A、关闭出口门;B、关闭进口门;C、重新启动水泵。

正确答案：A14、给水泵停运检修,进行安全隔离,在关闭入口阀时,要特别注意泵内压力的变化,防止出口阀不严()。

A、引起泵内压力升高,使水泵入口低压部件损坏;B、使给水泵倒转。

考试复习重点资料（最新版）资料见第二页封面第1页复习题一、选择题1．连续介质假设意味着。

(A)流体分子互相紧连(B)流体的物理量是连续函数(C)流体分子间有间隙(D)流体不可压缩2．空气的等温积模量K=。

(A)p（B）T(C)ρ（D）RT3.静止流体剪切应力。

(A)不能承受(B)可以承受(B)能承受很小的(D)具有粘性是可承受4．温度升高时，空气的粘度。

(A)变小（B）变大(C)不变5．流体的粘性与流体的无关。

(A)分子的内聚力（B）分子的动量交换(C)温度（D）速度梯度6．在常温下，水的密度为kg/m3。

(A)1（B）10(C)100（D）10007．水的体积弹性模量空气的体积弹性模量。

(A)<（B）近似等于(C)>8．的流体称为理想流体。

(A)速度很小（B）速度很大(C)忽略粘性力（D）密度不变9．的流体称为不可压缩流体。

(A)速度很小（B）速度很大(C)忽略粘性力（D）密度不变10．用一块平板挡水，平板形心的淹深为h c，压力中心的淹深为h D，则h c h D。

(A)>（B）<(C)=11．静止流体的点压强值与无关。

(A)位置（B）方向(C)流体种类（D）重力加速度12．油的密度为800kg/m3，油处于静止状态，油面与大气接触，则油面下0.5m处的表压强为kPa。

(A)0.8（B）0.5(C)0.4（D）3.913．压力体内。

(A)必定充满液体（B）肯定不会有液体(B)至少部分有液体（D）可能有液体，也可能无液体14．大气压p a=105Pa，如果某点的真空度为0.49×105Pa，则该点的绝对压强为Pa。

(A)51×103（B）149×103(C)1.5×105（D）1.05×10515．用一块垂直放置的平板挡水，其挡水面积为A，形心淹深为h，平板的水平倾角为θ，该平板受到的静水压力为。

(A)ρghA.sinθ（B）ρghA.cosθ(C)ρghA.tanθ（D）ρghA16．欧拉法研究的变化情况。
