离子束加工技术

聚焦离子束加工技术及其应用摘要：。

聚焦离子束(FIB)技术是把离子束斑聚焦到亚微米甚至纳米级尺寸，通过偏转系统实现微细束加工的新技术。

文章简述了聚焦离子束工作原理和应用前景等。

关键词：聚焦离子束、刻蚀1．聚焦离子束简介聚焦离子束(focused ion beam，FIB)与聚焦电子束从本质上讲是一样的，都是带电粒子经过电磁场聚焦形成细束。

但聚焦电子束不同于聚焦离子束。

区别在于它们的质量，最轻的离子为氢离子也是电子质量的1 840倍。

离子束不但可以像电子束那样用来曝光，而且重质量的离子也可以直接将固体表面的原子溅射剥离，因此聚焦离子束更广泛地作为一种直接微纳米加工工具。

离子束的应用已经有近百年的历史。

自1910年Thomson建立了气体放电型离子源后，离子束技术主要应用于物质分析、同位素分离与材料改性。

由于早期的等离子体放电式离子源均属于大面积离子源，很难获得微细离子束。

真正的聚焦离子束始于液态金属离子源的出现。

1975年美国阿贡国家实验室开发出液态金属离子源(LMIS)，1978年美国加州休斯研究所的R．L．Seliger等人建立了第一台装有Ga LMIS的FIB系统，其束斑直径仅为100nm(目前已可获得只有5nm的束斑直径)。

电流密度为1．5A／cm ，亮度达3．3×10。

A／(cm2．sr)。

这给进行亚微米JJnq-器件的研究极大的鼓舞。

聚焦离子束(FIB)技术就是在电场及磁场的作用下，将离子束聚焦列亚微米甚至纳米量级，通过偏转系统和加速系统控制离子束，实现微细图形的检测分析和纳米结构的无掩模加工。

FIB技术经过不断发展，离子束已可以在几个平方微米到近lmm 的区域内进行数字光栅扫描，可以实现：①通过微通道极或通道电子倍增器收集二次带电粒子来采集图像。

②通过高能或化学增强溅射来去除不想要的材料。

③淀积金属、碳或类电介质薄膜的亚微米图形。

FIB技术已在掩膜修复、电路修正、失效分析、透射电子显微镜(TEM)试样制作及三维结构直写等多方面获得应用。

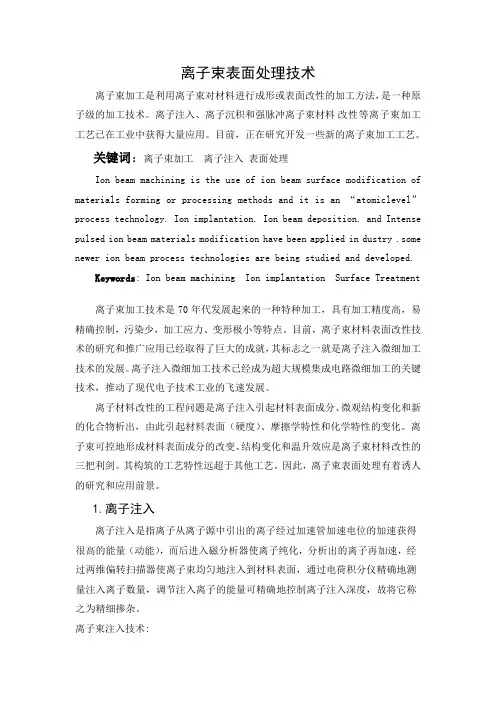

离子束表面处理技术离子束加工是利用离子束对材料进行成形或表面改性的加工方法，是一种原子级的加工技术。

离子注入、离子沉积和强脉冲离子束材料改性等离子束加工工艺已在工业中获得大量应用。

目前，正在研究开发一些新的离子束加工工艺。

关键词：离子束加工离子注入表面处理Ion beam machining is the use of ion beam surface modification of materials forming or processing methods and it is an “atomiclevel” process technology. Ion implantation. Ion beam deposition. and Intense pulsed ion beam materials modification have been applied in dustry .some newer ion beam process technologies are being studied and developed.Keywords: Ion beam machining Ion implantation Surface Treatment离子束加工技术是70年代发展起来的一种特种加工，具有加工精度高，易精确控制，污染少，加工应力、变形极小等特点。

目前，离子束材料表面改性技术的研究和推广应用已经取得了巨大的成就，其标志之一就是离子注入微细加工技术的发展。

离子注入微细加工技术已经成为超大规模集成电路微细加工的关键技术，推动了现代电子技术工业的飞速发展。

离子材料改性的工程问题是离子注入引起材料表面成分、微观结构变化和新的化合物析出，由此引起材料表面（硬度）、摩擦学特性和化学特性的变化。

离子束可控地形成材料表面成分的改变、结构变化和温升效应是离子束材料改性的三把利剑。

其构筑的工艺特性远超于其他工艺。

离子束技术市场调查报告1. 引言离子束技术是一种常用的材料加工方法，通过激发材料表面的原子和分子，可以进行精确的刻蚀、沉积和表面改性等加工过程。

在工业、电子、光学和医疗等领域，离子束技术得到了广泛的应用。

本报告旨在对离子束技术市场进行调查和分析，以了解其发展现状和未来趋势。

2. 市场规模分析根据调查数据显示，离子束技术市场在过去几年中呈现稳定增长的趋势。

市场规模从2016年的X亿美元增长至2019年的X亿美元。

预计到2025年，市场规模将进一步增长至X亿美元。

3. 市场驱动因素分析离子束技术市场的增长主要受到以下几个因素的驱动：3.1 技术发展离子束技术在材料加工领域具有高精度和高效率的优势，能够满足不断增长的工业需求。

随着相关设备和工艺的不断改进，离子束技术的应用范围将进一步扩大，推动市场增长。

3.2 电子和光学行业需求增加电子和光学行业对于高精度材料加工的需求持续增长。

离子束技术能够满足这些行业对于微细结构和精密加工的要求，因此在这些领域有广泛的应用前景。

3.3 医疗领域的发展离子束技术在医疗领域有着广阔的应用前景，包括放射治疗和肿瘤治疗等。

随着医疗技术的进步和人口老龄化趋势的加剧，离子束技术市场将迎来更多的机会。

4. 市场份额分析离子束技术市场存在着多家领先企业，其中包括ABC、XYZ等。

这些企业凭借其先进的技术和强大的研发能力，在市场竞争中占据着重要地位。

根据调查数据，离子束技术市场前三家企业的市场份额分别为30%、25%和20%。

5. 市场地区分析离子束技术市场在全球范围内都有较广泛的应用。

根据调查数据，北美地区是离子束技术市场的主要地区之一，占据50%的市场份额。

欧洲地区和亚太地区分别占据30%和15%的市场份额。

6. 市场竞争分析离子束技术市场存在激烈的竞争，企业之间主要竞争的因素包括技术创新能力、产品质量和售后服务等。

为了保持竞争优势，企业需要不断提升技术水平，拓展市场份额。

7. 市场前景展望离子束技术市场在未来几年有望保持稳定增长的趋势。

离子束加工技术的研究及应用离子束加工技术是通过加速离子束并将其瞄准到目标物表面，通过离子与物质相互作用，使得目标物表面发生物理或化学反应的一种表面加工技术。

该技术具有精度高、化学反应可控制、组织控制可靠、退火处理少等优点。

因此，离子束加工技术在材料科学、电子信息、光学等领域中获得广泛应用。

本文将从离子束加工技术的原理、研究进展以及应用三个方面来介绍该技术的现状和未来发展。

一、离子束加工技术的原理离子束加工技术是一种表面加工技术，其加工原理与传统的机械切削和化学反应加工有所不同。

其基本过程是通过高能离子束准确地瞄准到目标物表面，离子束与目标物表面相互作用，促进表面发生物理或化学反应，最终实现加工过程。

其中，离子束主要通过瞄准精度和加速能量来控制反应速率和表面结构。

离子束加工技术的主要原理包括以下三个方面：1. 离子束加速技术：离子束加工技术中，离子束的加速是其基本原理。

离子束一般通过加速器进行加速，其加速倍数决定了离子束的加工速率和加工深度。

离子束的加速倍数越高，则离子束的轰击能量，对工件表面的损伤就越大，加工效果也就越好。

2. 离子束瞄准技术：离子束瞄准技术是通过控制离子束的方向和位置，使其准确瞄准到目标物表面进行加工。

通过瞄准角度、扫描方向和覆盖范围等参数的调整，可以实现加工位置的精度控制，并且可以保证加工精度和加工质量。

3. 离子束撞击效应：离子束撞击效应是指离子束与目标物表面相互作用时，离子的动能被转化为等离子体能，并且通过反射、透射和散射等现象，与目标物表面发生相互作用，从而实现表面加工。

二、离子束加工技术的研究进展离子束加工技术具有精度高、化学反应可控制、组织控制可靠、退火处理少等优点，因此，在材料科学、电子信息、光学等领域中获得了广泛应用。

随着物理化学技术的发展和相关领域的需求，离子束加工技术在处理材料方面表现出越来越重要的作用。

离子束加工技术的研究进展主要包括前置处理技术、控制技术、退火处理技术以及晶体控制技术等方面：1. 前置处理技术：前置处理技术主要包括差速泵技术和真空和高温蒸发技术。

离子束和等离子体加工的原理和特点及这两种加工技术在高精度表面抛光中应用。

1.离子束加工的基本原理所谓离子束抛光, 就是把惰性气体氩、氮等放在真空瓶中, 用高频电磁振荡或放电等方法对阴极电流加热, 使之电离成为正离子, 再用5千至10万伏高电压对这些正离子加速, 使它们具有一定的能量。

利用电子透镜聚焦，将它们聚焦成一细束,形成高能量密度离子流，在计算机的控制下轰击放在真空室经过精磨的工件表面, 从其表面把工件物质一个原子一个原子地溅射掉。

用这种方法对工件表面进行深度从100 埃到10微米左右的精密加工。

2.等离子体加工的基本原理等离子体加工又称为等离子弧加工，是利用电弧放电使气体电离成过热的等离子气体流束，靠局部熔化及气体去除材料的。

等离子体又被成为物质的第四种状态。

等离子体是高温电离的气体，它由气体原子或分子在高温下获得能量电离之后，理解成带正电荷的离子和带负电荷的自由电子，整体的正负离子数目和正负电荷仍相等，因此称为等离子体，具有极高的能量密度。

3. 离子束加工主要的特点（1）属于原子级逐层去除加工，加工精度高（2）加工生产污染小（3）加工应力、变形小（4）加工范围广（利用机械碰撞能量加工）（5）易实现自动化（6）设备复杂、价格贵4. 等离子体加工主要的特点由于等离子体电弧对材料直接加热，因而比用等离子体射流对材料的加热效果好得多。

因此，等离子体射流主要用于各种材料的喷镀及热处理等方面；等离子体电弧则用于金属材料的加工、切割以及焊接等。

等离子弧不但具有温度高、能量密度大的优点，而且焰流可以控制。

适当的调节功率大小、气体类型、气体流量、进给速度和火焰角度，以及喷射距离，可以利用一个电极加工不同厚度和多种材料。

5.离子束抛光的典型应用离子束抛光是 1965 年美国亚利桑那大学的工作人员发现并研制成功的。

目前，美国离子光学公司、法兰克福兵工厂早已研制成功离子束抛光设备，并应用于生产。

此外，日本、英国、法国等国也已开发和研究了这一新技术。

聚焦离子束加工离子束加工是一种先进的材料加工技术，它通过利用离子束对材料进行加工和改性。

离子束加工具有高精度、高效率、无环境污染等优点，被广泛应用于微电子、光电子、材料科学等领域。

本文将聚焦于离子束加工的原理、应用和未来发展方向，以及它对人类社会的意义。

一、离子束加工的原理离子束加工是利用高能离子束对材料表面进行物理或化学作用，从而改变材料的性质和形状的一种加工技术。

离子束加工主要包括离子束刻蚀、离子束沉积和离子束混杂等过程。

其中，离子束刻蚀是将高能离子束直接轰击材料表面，使表面原子或分子脱离材料，达到刻蚀的目的。

离子束沉积是将高能离子束轰击到材料表面上，使离子束中的原子或分子与材料表面的原子或分子发生反应，形成新的材料层。

离子束混杂是将高能离子束注入材料内部，改变材料的物理和化学性质。

二、离子束加工的应用离子束加工在微电子领域有着广泛的应用。

它可以用于制造微电子器件中的细小结构和通道，提高器件的性能和稳定性。

同时，离子束加工还可以用于修复集成电路中的缺陷，并改善器件的可靠性。

此外，离子束加工还可以用于制备纳米材料、光学器件和生物芯片等领域。

在材料科学领域，离子束加工也发挥着重要的作用。

它可以用于改变材料的表面形貌和性质，提高材料的硬度、耐磨性和耐腐蚀性。

离子束加工还可以用于制备具有特殊功能的材料，如防反射膜、光学薄膜和超疏水薄膜等。

此外，离子束加工还可以用于材料的改性和合金化，提高材料的性能和应用范围。

三、离子束加工的未来发展方向随着科学技术的不断发展，离子束加工也在不断创新和改进。

未来离子束加工的发展方向主要包括以下几个方面：1. 提高加工精度和效率：通过改进离子束的发射、聚焦和控制技术，提高离子束加工的精度和效率，实现更加精细的加工和更高的加工速度。

2. 开发新的加工方法和工艺：通过研究和开发新的加工方法和工艺，如离子束刻蚀、离子束沉积和离子束混杂等，实现对材料的多功能加工和多层次加工。

3. 探索新的应用领域：开拓离子束加工的新应用领域，如生物医学、能源材料和环境保护等，为人类社会的发展做出更大的贡献。

聚焦离子束加工
聚焦离子束加工是一种高精度、高效率的加工技术，它利用离子束的高能量和高速度，对材料表面进行加工和改性。

这种技术在微电子、光电子、生物医学、材料科学等领域都有广泛的应用。

聚焦离子束加工的原理是利用离子束的高能量和高速度，将离子束聚焦到非常小的区域，从而对材料表面进行加工和改性。

离子束加工可以实现高精度、高效率的加工，可以在微米甚至纳米级别上进行加工，同时还可以实现非常复杂的加工形状。

聚焦离子束加工的优点是非常明显的。

首先，它可以实现高精度的加工，可以在微米甚至纳米级别上进行加工，从而可以实现非常复杂的加工形状。

其次，它可以实现高效率的加工，可以在短时间内完成大量的加工任务。

最后，它可以实现非常高的加工质量，可以保证加工表面的光洁度和平整度。

聚焦离子束加工的应用非常广泛。

在微电子领域，它可以用于制造微处理器、存储器、传感器等微型电子元件。

在光电子领域，它可以用于制造光纤、光学器件、激光器等光电子元件。

在生物医学领域，它可以用于制造人工关节、人工心脏、人工血管等医疗器械。

在材料科学领域，它可以用于制造高强度、高硬度、高耐磨性的材料。

聚焦离子束加工是一种非常重要的加工技术，它可以实现高精度、
高效率、高质量的加工，可以应用于微电子、光电子、生物医学、材料科学等领域。

随着科技的不断发展，聚焦离子束加工技术将会得到更广泛的应用和发展。

离子束加工的原理嘿，你知道吗？在这个科技日新月异的时代，有一种超级酷的加工技术，那就是离子束加工。

这可不是什么普通的加工方法，就像魔法一样，可以把材料雕琢成各种奇妙的形状呢。

我有个朋友小李，他就在一家高科技制造企业工作。

有一次我去他的公司参观，看到那些精密得让人惊叹的零部件，就好奇地问他是怎么制造出来的。

他神秘兮兮地告诉我：“这可多亏了离子束加工啊！”当时我就懵了，离子束加工？这到底是啥玩意儿？离子束加工啊，简单来说，就是利用离子束来对材料进行加工。

那离子束又是什么呢？离子束就像是一群超级微小但能量十足的小战士。

想象一下，在一个微观的世界里，这些离子就像一个个小箭头，每一个都带着特定的能量和任务。

在离子束加工的过程中，首先得有离子源。

这个离子源啊，就像是离子的“老家”，在这儿，原子或者分子被电离，然后被加速，就形成了离子束。

就好比是从一个训练基地里，培养出了一群训练有素、精力充沛的小战士，准备奔赴战场去完成任务。

我当时就问小李：“那这些离子束怎么就能加工材料呢？”小李笑着说：“你可别小看这些离子束，它们虽然小，但是能量大着呢。

”当离子束打到材料表面的时候，就像是一群小锤子不停地敲打材料。

这些离子束携带的能量，会使材料表面的原子发生各种变化。

如果能量足够大，就可以把材料表面的原子给敲下来，这就叫做溅射。

这就像用小锤子一点点地把多余的部分敲掉，从而塑造出我们想要的形状。

而且哦，离子束加工还能进行注入加工呢。

这就更神奇了，离子束带着特定的原子或者离子，就像带着特殊的种子一样，注入到材料的内部。

这时候，就好像在一块地里种上了特殊的种子，这些种子会改变材料内部的结构和性能。

比如说，让原本比较脆弱的材料变得更加坚固耐用，就像给一个瘦弱的人注入了力量一样。

我又忍不住问小李：“这离子束加工就这么精准吗？不会搞砸了吗？”小李自信地回答：“那当然精准啦。

”因为离子束可以被精确地控制。

操作人员就像一个指挥家，通过各种设备和技术，能够精确地控制离子束的能量、方向和剂量。

聚焦离子束加工离子束加工是一种利用离子束对材料进行加工的技术，它可以在微米甚至纳米级别上进行加工和改性。

离子束加工技术广泛应用于半导体、电子、光学、材料科学等领域。

下面将从离子束加工的起源、原理、应用等方面进行介绍。

一、离子束加工的起源离子束加工最早可以追溯到20世纪50年代，当时美国的加州理工学院的物理学家A.L. Porter和J.F. Gibbons首次利用离子束对材料进行了加工。

随后，离子束加工技术得到了快速发展，逐渐成为了一种重要的微纳加工技术。

二、离子束加工的原理离子束加工的原理是利用离子束对材料表面进行轰击，使其表面发生化学、物理反应，从而实现加工和改性。

离子束加工的主要过程包括离子束的生成、加速、聚焦和轰击等。

离子束的生成通常采用离子源，离子源可以是离子枪、离子源、离子注入器等。

离子束加速器通常采用高压电场或磁场来加速离子束，使其具有足够的能量。

聚焦系统通常采用磁聚焦或电聚焦来控制离子束的聚焦度和尺寸。

轰击过程通常采用靶材料，离子束轰击靶材料表面后，靶材料表面会发生化学、物理反应，从而实现加工和改性。

三、离子束加工的应用离子束加工技术广泛应用于半导体、电子、光学、材料科学等领域。

其中，半导体领域是离子束加工技术应用最为广泛的领域之一。

离子束加工可以用于制造半导体器件的掩膜、刻蚀、离子注入等工艺。

在电子领域，离子束加工可以用于制造微型电子元件、纳米线、纳米管等。

在光学领域，离子束加工可以用于制造微型光学元件、微型光学阵列等。

在材料科学领域，离子束加工可以用于制造纳米材料、纳米结构材料等。

总之，离子束加工技术是一种重要的微纳加工技术，它可以实现对材料的微米甚至纳米级别的加工和改性。

离子束加工技术在半导体、电子、光学、材料科学等领域有着广泛的应用前景。
