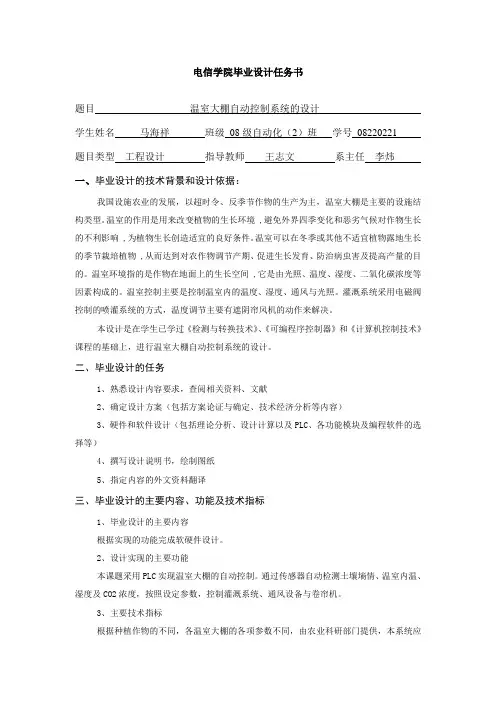

电信学院毕业设计任务书题目温室大棚自动控制系统的设计学生姓名马海祥班级08级自动化（2）班学号08220221题目类型工程设计指导教师王志文系主任李炜一、毕业设计的技术背景和设计依据：我国设施农业的发展，以超时令、反季节作物的生产为主，温室大棚是主要的设施结构类型。
温室的作用是用来改变植物的生长环境 ,避免外界四季变化和恶劣气候对作物生长的不利影响 ,为植物生长创造适宜的良好条件。
温室可以在冬季或其他不适宜植物露地生长的季节栽培植物 ,从而达到对农作物调节产期、促进生长发育、防治病虫害及提高产量的目的。
温室环境指的是作物在地面上的生长空间 ,它是由光照、温度、湿度、二氧化碳浓度等因素构成的。
温室控制主要是控制温室内的温度、湿度、通风与光照。
灌溉系统采用电磁阀控制的喷灌系统的方式，温度调节主要有遮阴帘风机的动作来解决。
本设计是在学生已学过《检测与转换技术》、《可编程序控制器》和《计算机控制技术》课程的基础上，进行温室大棚自动控制系统的设计。
二、毕业设计的任务1、熟悉设计内容要求，查阅相关资料、文献2、确定设计方案（包括方案论证与确定、技术经济分析等内容）3、硬件和软件设计（包括理论分析、设计计算以及PLC、各功能模块及编程软件的选择等）4、撰写设计说明书，绘制图纸5、指定内容的外文资料翻译三、毕业设计的主要内容、功能及技术指标1、毕业设计的主要内容根据实现的功能完成软硬件设计。
2、设计实现的主要功能本课题采用PLC实现温室大棚的自动控制。
通过传感器自动检测土壤墒情、温室内温、湿度及CO2浓度，按照设定参数，控制灌溉系统、通风设备与卷帘机。
3、主要技术指标根据种植作物的不同，各温室大棚的各项参数不同，由农业科研部门提供，本系统应具有人工设定各个大棚参数、保存历史数据、绘制动态曲线的功能，便于进行相关分析。
四、毕业设计提交的成果1、设计说明书（不少于50页，约2万字左右）；2、图纸系统硬件接线原理图 1号 1张软件详细流程图 1号 1张3、中、英文摘要（中文摘要约200字，3—5个关键词）4、论文简介（按05春教务处要求）5、外文资料翻译（约5000汉字）五、毕业设计（论文）的主要参考文献和技术资料主要参考文献和技术资料（不少于10篇/册，其中外文资料不少于2篇，文献和资料名称要用规范形式给出）[1] 任致程.实用电路500例与实现[M].机械工业出版社，2005年[2] 李学海.PIC单片机实用教程[M].北京航空航天出版社，2002[3] 薛定宇.控制系统计算机辅助设计——MATLAB语言及应用[M]. 清华大学出版社，1998[4] 楼顺天.基于MATLAB的系统分析与设计—控制系统[M].西安电子科技大学出版社,2000年[5] 孙增忻.智能控制理论与技术[M].清华大学出版社，2004年[6] PIC点片机典型模块设[J].人民邮电出版社，2005年六、毕业设计（论文）加选专题部分无七、毕业设计（论文）各阶段安排。
自动化本科毕业论文(设计)题目：温室大棚自动控制系统设计(初步)学部：专业班级：学号：学生姓名：指导教师姓名：指导教师职称：摘要：本文在简单介绍温室系统控制发展过程的基础上，综述了目前控制系统中的上位机、下位机、传感器及执行机构的研究应用。
针对冬季温室蔬菜生长环境问题，提出了一种能够采集多个温室环境信息并自动控制蔬菜生长环境的设计方案。
它以计算机控制为核心，依据传感器节点采集到的温室环境信息和蔬菜不同生长阶段对环境因子的要求，自动控制调节环境设备开关，提供蔬菜生长所需的最佳环境条件，从而达到改善温室环境的效果。
系统具有成本低、功耗低、监控范围大等优点，有效地克服了传统温室管理落后、布线复杂等问题。
关键词：控制系统自动化温室大棚传感器Abstract：Based on the brief introduction of the development process of greenhouse system control reviewed based on current control system under the PC, a machine, sensors and actuators research applications. In winter the greenhouse vegetable growing environmental problem, this paper proposes greenhouse environment information can be collected more vegetable growth environment and automatic control of the design scheme. It with computer control as the core, according to collect sensor nodes greenhouse environment information and vegetables different growth stages to environmental factors, automatic control regulation requirements of environmental equipment switch, provide the best vegetable growth conditions needed to improve the effect of greenhouse environment. System has low cost, low power consumption, monitoring range etc, and effectively overcome traditional greenhouse management problems behind, wiring complex.Keyword：Control system automation greenhouse sensor目录：第一章绪论 (1)1.1 课题背景及研究意义 (1)1.1.1 温室控制系统的发展 (1)1.1.2 研究意义 (1)1.2 国内外温室控制技术发展概况 (1)1.3 选题的目的和意义 (2)第二章理论基础 (2)2.1 控制理论 (2)2.1.1 自动控制系统 (2)2.1.2 过程控制系统 (3)2.1.3 计算机控制系统 (3)2.1.4 MCS-51系列单片机引脚及功能 (3)2.2 温室环境控制原理及控制技术 (4)2.2.1 温室环境因子 (4)2.2.2 常用控制设备 (6)2.2.3 常用的温室环境调控设备主要有以下几种： (6)第三章温室控制系统的总体设计 (6)3.1 控制系统的设计要求 (6)3.1.1 能够实时采集并显示温室内外的各个环境参数 (6)3.1.2 存储一定时间的温室环境参数值 (6)3.1.3 能够根据季节、地区和作物的不同，设置不同的控制参数 (6)3.1.4 自动调节温室内的环境参数 (7)3.1.5 声、光报警的功能 (7)3.1.6 与上位机进行通讯 (7)3.1.7 友好的操作界面 (7)3.2 控制系统的总体设计 (7)第四章系统硬件系统设计 (8)4.1 系统硬件的组成 (8)4.2 传感器的确定 (10)4.2.1 传感器的定义 (10)4.2.2 传感器的作用 (10)4.2.3 传感器的原理 (10)4.2.4 本系统所需要传感器 (11)4.2.5 串行通讯接口的设计 (12)第五章系统的软件设计 (13)5.1 数据存储器的分配 (14)5.1.1 内部RAM 的分配 (14)5.1.2 外部数据存储器的地址分配 (14)5.2 下位机程序设计 (15)5.2.1 主程序设计 (15)5.2.2 通讯程序的设计 (16)第六章总结 (20)6.1 系统总体结构和特点 (20)6.1.1 根据课题内容，本论文完成内容 (20)6.1.2 总体来讲本系统特点 (20)6.2 总结 (20)参考文献 (21)第一章绪论1.1课题背景及研究意义1.1.1温室控制系统的发展70年代中期，美国、日本、荷兰、意大利等开始使用微型计算机控制植物的生长环境。
温室大棚卷帘机无线远程控制系统的设计作者：顾陈耀, 胡志强, 吴云, 杜成超来源：《现代电子技术》2011年第19期摘要：针对目前温室大棚卷帘机存在一定安全隐患，为实现温室大棚卷帘机的自动升降，采用GSM技术和计算机控制技术，利用现有的移动网络平台，设计了一套远程无线卷帘机控制系统。
通过试验证明，本系统稳定性高，价格低，真正实现了对温室大棚卷帘机的远程控制。
关键词：温室大棚；远程控制； GSM； MCU中图分类号：TN911-34文献标识码：A文章编号：1004-373X(2011)19-0044-02Design of Wireless Remote Control System for Greenhouse Trellis Shutter MachineGU Chen-yao, HU Zhi-qiang, WU Yun, DU Cheng-chao(Xuzhou Institute of Technology, Xuzhou 221008, China)Abstract： In order to overcome the potential safety hazard existing in the current greenhouse shutter machines and realize auto-lifting of greenhouse shutter machines, the mobile network platform, computer and GSM control technologies are adopted to design a wireless remote control system for the shutter machine. The testing demonstrates that the system has high stabilization and low cost. The system realized the remote control to the greenhouse shutter machine.Keywords： greenhouse; remote control; GSM; MCU0 引言温室大棚在农业发展中具有重大意义，他在提供反季节蔬菜、缩短农作物生长周期，以及大幅度提高农作物的成活率等方面起到了巨大作用［1］。
LANZHOU UNIVERSITY OF TECHNOLOGY毕业设计题目温室大棚自动控制系统设计学生姓名马海祥学号08220221专业班级08级自动化(2）班指导教师王志文学院电气工程与信息工程学院答辩日期摘要进入21世纪以后,我国温室种植技术得到了迅速的发展.以反季节蔬菜种植为主的温室大棚种植对科学技术的依赖有了更高的要求，温室大棚成为种植植物必不可少的设施之一。
温室大棚的自动控制系统就是利用科学技术对温室大棚内的环境参数（包括温度、湿度、光照以及二氧化碳浓度等）进行控制,使植物能够更好更快的生长。
温室种植有利于提高农作物的质量和产量，创造更多的经济效益。
本次温室大棚自动控制系统的设计是采用西门子公司S7-200型号的PLC为核心来完成的。
控制系统由PLC、传感器、执行机构等组成.根据植物生长的最佳环境条件编制出温室大棚植物生长最佳环境管理程序表，储存在电子计算机的记忆装置中，电子计算机及根据程序表确认温室内参数,并给终端控制系统指令。
传感器向PLC输送监测的环境参数信息，根据PLC的指令输出来控制执行机构，使温室内的环境参数达到植物生长最佳环境。
关键字：温室；传感器；环境参数；可编程控制器；AbstractAlong with get into 21 century，the development of greenhouse is very fast in our country. Greenhouse is dependence on the higher requirement of science and technology. Greenhouse is growing plants one of the necessary facilities。
Greenhouse of the automatic control system is the use of science and technology in the greenhouse environment parameters （including temperature，humidity，light and carbon dioxide concentration, soon）control ,and make plant can be better and faster growth。
日光温室卷帘及通风口控制系统研制1. 引言1.1 背景介绍日光温室是一种利用日光进行农业生产的设施，随着现代农业技术的不断发展和温室种植的广泛应用，日光温室的管理和控制系统也变得越来越重要。
日光温室的卷帘和通风口控制系统是关键的部分，可以有效地调节温室内的温度、湿度和通风量，保证作物生长的良好环境。
目前，传统的日光温室控制系统存在着一些问题，如操作复杂、效率低、控制精度不高等。
为了解决这些问题，本研究旨在研制一种先进的日光温室卷帘及通风口控制系统，通过结合先进的传感技术和自动控制算法，实现对温室环境的智能化监测和控制。
通过本次研究，我们希望能够提高日光温室的管理效率，提升作物产量和品质，降低生产成本，同时减少对环境的影响。
这将对促进现代农业发展、推动绿色农业和可持续发展产生积极的意义和影响。
【2000字】1.2 研究意义日光温室卷帘及通风口控制系统的研究意义主要体现在以下几个方面：日光温室是现代农业生产中常用的一种设施，但在实际应用中，温室内温度和湿度的控制是至关重要的。
卷帘和通风口是影响温室内环境的重要因素，其控制系统的研究对于提高温室内环境控制的精准度和效率具有重要意义。
日光温室卷帘及通风口控制系统的研究可以提高温室生产的效率和质量。
通过实时监测和控制温室内的温度和湿度，可以使作物处于最适宜的生长环境中，从而提高产量和质量。
日光温室卷帘及通风口控制系统的研究对于节约能源和减少温室气体排放也具有重要意义。
合理控制卷帘和通风口的开合，可以有效地调节温室内外的温度差异，减少能源消耗，降低温室气体排放，从而实现环境保护和可持续发展的目标。
日光温室卷帘及通风口控制系统的研究意义重大，不仅可以提高温室生产的效率和质量，还可以促进农业可持续发展和环境保护。
该研究具有重要的理论和实际意义。
1.3 研究目的研究目的旨在解决日光温室温度和湿度控制不稳定的问题，提高温室内作物的生长环境质量和产量。
具体包括设计一套高效的日光温室卷帘及通风口控制系统，实现能够根据温度和湿度变化自动调节卷帘和通风口开闭程度的功能。
【关键字】设计摘要本课题运用STC89C52单片机、DS-18B20 数字温度传感器、继电器和M4QA045电动机、ULN-2003A集成芯片、湿敏电阻，以及四位八段数码管等元器件，设计了温湿度报警电路、M4QA045电机驱动电路、电热器驱动电路，实现了温室大棚中温度和湿度的控制和报警系统，解决了温室大棚人工控制测试的温度及湿度误差大，且费时费力、效率低等问题。
该系统运行可靠，成本低。
系统通过对温室内的温度与湿度参量的采集，并根据获得参数实现对温度和湿度的自动调节，达到了温室大棚自动控制的目的。
促进了农作物的生长，从而提高温室大棚的产量，带来很好的经济效益和社会效益。
关键词: STC89C52单片机、DS-18B20 数字温度传感器、ULN-2003A集成芯片、温室、自动控制、自动检测目录第1章绪论§1.1选题背景§1.2选题的现实意义第2章系统硬件电路的设计§2.1系统硬件电路构成系统整体框图§§§2.2温度传感器的选择§2.2.1 DS18B20简介§2.2.2 DS18B20的性能特点§2.2.3 DS18B20的管脚排列§2.2.4 DS18B20的内部结构§2.2.5 DS18B20的控制方法§2.2.6 DS18B20的测温原理§2.2.7 DS18B20的时序§2.2.8 DS18B20使用中的注意事项§2.3单片机的选择§§2.3.2 AT89C2051芯片的主要性能§2.3.3 AT89C2051芯片的内部结构框图§2.3.4 AT89C2051芯片的引脚说明§§2.4 RS-485通信设计§§§§2.4.4 RS-485的硬件设计§2.5小结第3章系统软件的设计§3.1系统主程序§3.2系统部分子程序§3.2.1 DS18B20初始化子程序§3.2.2 DS18B20读子程序§3.2.3 DS18B20写子程序(有具体的时序要求) §3.2.4 DS18B20定时显示子程序§3.2.5 DS18B20温度转换子程序§3.3 DS18B20的流程图第4章总结参考文献致谢第一章绪论1.1选题背景在人类的生活环境中，温湿度扮演着极其重要的角色。
智能大棚控制策划书模板3篇篇一智能大棚控制策划书模板一、项目概述1. 项目背景随着科技的不断发展，智能大棚控制系统已经成为现代农业的重要组成部分。
本项目旨在设计一套智能大棚控制系统，实现对大棚内环境的智能化控制，提高农业生产效率和质量，降低劳动力成本。
2. 项目目标实现对大棚内温度、湿度、光照等环境参数的实时监测和控制。
提供智能化的灌溉、通风、施肥等控制策略，提高资源利用效率。
实现远程监控和管理，方便用户随时随地进行操作。
提高大棚内农作物的产量和质量，增加农民收入。
二、系统设计1. 系统架构智能大棚控制系统主要由传感器、执行器、控制器、通信模块和监控平台等部分组成。
传感器负责采集大棚内的环境参数，执行器负责执行控制命令，控制器负责处理传感器数据并发出控制指令，通信模块负责将数据至监控平台，监控平台则负责显示和管理数据。
2. 传感器选型温度传感器：采用数字温度传感器 DS18B20，能够实时监测大棚内的温度变化。
湿度传感器：采用电容式湿度传感器 HIH3610，能够准确测量大棚内的湿度情况。
光照传感器：采用 BH1750 光照传感器，能够实时监测大棚内的光照强度。
土壤湿度传感器：采用 FDS100 土壤湿度传感器，能够实时监测大棚内的土壤湿度情况。
3. 执行器选型电磁阀：用于控制灌溉系统的开启和关闭。
fan：用于控制通风系统的运行。
led：用于控制光照系统的亮度。
4. 控制器选型采用 STM32F103C8T6 作为系统的核心控制器，该芯片具有高性能、低功耗、丰富的 GPIO 接口等特点，能够满足系统的需求。
5. 通信模块选型采用 ESP8266 作为系统的通信模块，该模块支持 Wi-Fi 连接，能够将大棚内的环境参数至监控平台。
6. 监控平台设计实时数据显示：显示大棚内的环境参数、设备运行状态等信息。
历史数据查询：查询大棚内的历史环境参数和设备运行记录。
控制策略设置：设置大棚内的灌溉、通风、施肥等控制策略。
扬州职业大学专科生毕业论文（设计）题目日光节能温室大棚卷帘机的设计学院机械工程学院专业班级09机械（5）班学生姓名陈敏华指导教师居安详撰写日期：2011年05月10日摘要随着城乡人民生活水平的提高，冬季栽培鲜菜、鲜果的温室大棚蓬勃发展，规模越来越大。
但是，草帘每天都要卷起和铺放，耗用菜农很多的精力和体力，为了节约每次升降帘子的时间，设计套管式温室大棚卷帘机，每次一个或者两个人在十分钟左右的时间就能完成卷帘、放帘作业，这样可以大大延长室内的光照时间。
针对温室大棚用户的实际情况，设计一种套管式卷帘机，并对关键结构进行运动分析与受力分析，对其主要结构的技术参数进行分析与计算，以完善机器结构和工作原理。
该种形式的卷帘机适合棚长较小的温室大棚的设计工作，其传动方式为电动机通过二级皮带传动和一级蜗杆减速器实现减速，并通过凸缘联轴器与卷帘轴相连。
该卷帘机采用一级蜗杆减速器能够很大程度上减小减速器的设计尺寸；蜗杆头数采用单头不但加工容易，而且具有自锁性能，能够在一定程度上减少安全事故。
套管式卷帘机通过电动机的正反转实现卷帘和放帘作业。
关键词：温室大棚；卷帘机；传动Designing of Automatic Met Roller for Solar GreenhouseAbstractWith the improvement of living standards of urban and rural people.Growing of fresh vegetables and fruit, the winter of greenhouse trellis vigorous development, scale is getting bigger and bigger. But every day, careless, heigher up and lay out a lot of energy and energy vegetable, in order to save the time, every time lifting curtain design casing type greenhouse trellis shutter machine, every time one or two in ten minutes of time will finish the shutter, put shade homework, so can greatly extend indoor illumination time. According to the actual situation of greenhouse trellis users, design a kind of casing type shutter machine, and the key structure with stress analysis, motion analysis of the main structure of the technical parameters is analyzed and calculated, consummates machine structure and work principle. The form of shutter machine suitable for tents long lesser greenhouse trellis design work, the transmission way through the secondary for motor belt transmission and level, and achieve slowdown worm reducer by lugs coupling and shutter shaft connected. This shutter machine adopts level 1 worm reducer can largely reduce the design of the speed reducer size; Using single head not only worm broken down easy processing, but also the lock performance, can, to some extent, reduce safety accidents. Casing type shutter machine through motor positive &negative realize shutter and put shade homework.Key Words：Solar Greenhouse；Met Roller；Transmission目录1引言 (1)2套管式卷帘机方案的确定 (2)2.1整机结构 (2)2.2温室大棚尺寸及要求 (3)2.3卷帘转角及自由度的确定............................. 错误！未定义书签。
日光温室卷帘及通风口控制系统研制全文共四篇示例，供读者参考第一篇示例：一、日光温室卷帘及通风口控制系统的功能日光温室卷帘及通风口控制系统是日光温室内的重要通风设备，它主要包括卷帘、通风口和控制器等组成部分。
通过这些设备，可以有效地调节温室内外的温度、湿度和气流，为作物的生长提供一个良好的环境。
具体来说，日光温室卷帘及通风口控制系统的功能主要包括以下几个方面：1. 调节温度：温室内部的温度是影响作物生长的重要因素之一，过高或过低的温度都会对作物的生长产生不利影响。
通过卷帘和通风口的开合，可以有效地调节温室内的温度，保持在适宜的范围内。
3. 调节气流：良好的气流可以有效地促进作物的光合作用和呼吸作用，通过控制通风口的开合，可以调节温室内的气流，为作物提供充足的新鲜空气。
通过以上功能的实现，日光温室卷帘及通风口控制系统可以有效地提高温室内的环境条件，为作物的生长提供良好的条件，从而提高作物的产量和质量。
目前，国内外对日光温室卷帘及通风口控制系统的研发工作正在进行之中。
在国内，一些科研机构和企业已经开始对日光温室卷帘及通风口控制系统进行研制，并取得了一定的成果。
他们通过引进国外先进的技术和设备，结合国内实际情况，研发了一些新型的日光温室卷帘及通风口控制系统。
这些新型的系统具有一些先进的特点，比如智能化控制、自动化操作、高效节能等。
它们可以根据温室内外的实际情况和作物的需求，自动调节卷帘和通风口的开合，实现温室内的智能化管理。
这些系统还可以通过传感器实时监测温室内外的环境参数，实现对温室的精准控制，提高温室的温湿度控制效果，降低能耗。
未来，日光温室卷帘及通风口控制系统将朝着更智能化、更自动化、更绿色化的方向发展。
随着科技的不断进步和温室农业的发展，日光温室卷帘及通风口控制系统将更加智能化，可以实现对温室内环境的精准控制，提高温室的温度、湿度和气流的控制效果。
日光温室卷帘及通风口控制系统还将更加自动化，可以实现对温室的全自动操作，减少农民的劳动强度，提高温室的管理效率。
目录第一章绪论 (2)1.1 背景介绍 (2)1.2 相关技术的情况 (2)1.3 设计的意义 (2)第二章总体设计方案 (3)2.1 结构设计 (3)2.2 本设计主要功能流程图 (4)第三章硬件设计模块 (6)3.1 单片机主控制模块 (6)3.2 GSM短信收发模块 (8)3.3 温度显示模块 (9)3.4 矩阵键盘模块 (13)3.5 步进电机仿卷帘机模块 (14)第四章软件设计 (15)4.1 程序设计总流程图 (16)4.2GSM短信模块程序设计 (17)4.3 DS18B20程序设计 (20)4.4 1602液晶程序设计 (24)4.5矩阵键盘程序设计 (28)4.6步进电机程序设计 (30)第五章调试与总结 (34)5.1 调试 (34)5.2总结 (35)致谢 (36)参考文献 (38)附录 (39)第一章绪论1.1 背景介绍2009年12月8日傍晚，福兴地某村一位中年妇女到自家大棚上放草帘，由于没有及时停住卷帘机，导致绳子在铁杆上反缠，该妇女去拉绳子时，不慎被绳子缠住围巾，最终被勒住颈部，当场死亡。
1.2 相关技术的情况目前使用的温室大棚卷帘机是靠人工送电，以达到控制卷帘机升降的目的，存在着很大的安全隐患。
卷帘机本是帮助人们干活的工具，可有时却成了杀人工具，而且不管温室中是否有劳动任务，管理人员必须亲自到温室按动按键实现卷帘机的升降，浪费了时间。
1.3 设计的意义本设计以发送短信的方式来控制卷帘机的升降，通过远程控制，就能实现卷帘机的自动升降，一方面可以有效的避免类似上述情况的发生，另一方面可减轻管理人员的劳动强度，在温室中没有劳动任务的时候不必亲自到温室，仅仅为实现大棚帘子的升降，节省了时间。
同时本设计外加其他功能，一方面能检测室内温度，将温度以短信的形式发给管理人员，使管理人员能够及时准确的了解温室内的温度情况，及时实现对温室大棚的通风，使作物获得适宜的生长温度，有利于作物的生长；另一功能就是当室内温度过低时，卷帘机能够自动放帘，以保证室内基本恒温，缩短蔬菜生长周期，使蔬菜提前上市，提高经济效益。
第二章总体设计方案温室大棚卷帘机控制系统总体方案设计是根据其功能而设计的，从全局的角度，以系统的观点而进行整体方面的设计，主要由GSM短信收发模块、温度显示模块、矩阵键盘设置模块，步进电机模拟卷帘机模块等组成。
2.1 结构设计（图2-1 总体框架结构图）其中AT89S52单片机作为本系统的主控制模块。
按键设置模块可设置最低报警温度和管理人员手机号码。
GSM 模块中的短信内容由单片机进行判别，如读到升起的指令，卷帘机往上卷，若为降指令，则往下卷。
同时18B20温度传感器将检测到的温度传输到LCD 显示，温度一旦低于设置的值，单片机发短信给GSM ，提示管理人员降下帘子。
2.2 本设计主要功能流程图（图2-2 功能流程图）小节：本章对该设计的总体框架结构体系设计进行了论述，并对该设计的功能通过流程图的形式进行了介绍,硬件及软件模块的设计分别在第三章、第四章给以介绍。
第三章硬件设计模块温室大棚卷帘机控制系统硬件模块主要由单片机主控制模块、GSM短信收发模块、温度显示模块、按键模块、步进电机仿卷帘机五大模块组成。
下面分别对五大模块进行分析。
3.1 单片机主控制模块本模块主要由单片机最小系统搭建而成，主要包括复位电路与时钟电路两大部分，这里单片机主要进行计算，判断，进制转换等一系列工作，也是整个系统中最关键的部分，下面具体介绍一下单片机主控制模块的各个组成。
3.1.1 AT89S52功能简介AT89S52和AT89S51（如图）基本是一样的，S52比S51多一个定时器，由于S52的定时器2不常用，故在此我们讨论S51，它是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89S51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。
( 图3-1-1 AT89S51引脚图)3.1.2 复位电路为确保单片机系统中电路稳定可靠工作，复位电路是必不可少的部分，复位电路有上电自动复位和按键复位两种，这里采用按键复位。
其工作电路图（3.1.2）。
3.1.3 时钟电路时钟电路是单片机工作的心脏，它控制着单片机的工作节奏，单片机就是通过复杂的时序电路完成不同指令功能的。
时钟的工作电路图如（3.1.3）。
（图3-1-2 复位电路）（图3-1-3 时钟电路）3.2 GSM短信收发模块GSM短信收发的主要功能是收发短信，当温度低于设定的值时自动给管理人员发送短信，给以报警提示，同时接受管理人员回复的短信，通过单片机判断短信内容，控制卷帘机的升降。
3.2.1 TC35模块简介TC35是Siemens公司推出的新一代无线通信GSM模块，可以快速安全可靠地实现系统方案中的数据、语音传输、短消息服务(Short MessageService)和传真。
模块的工作电压为3.3 －5.5V，可以工作在900MHz和1800MHz两个频段，所在频段功耗分别为2W（900M）和1W（1800M）。
模块有AT命令集接口，支持文本和PDU模式的短消息、第三组的二类传真、以及2.4k，4.8k，9.6k的非透明模式。
此外，该模块还具有电话簿功能、多方通话，漫游检测功能，常用工作模式有省电模式、IDLE、TALK等模式。
通过独特的40引脚的ZIF连接器，实现电源连接、指令、数据、语音信号、及控制信号的双向传输。
通过ZIF连接器及50Ω天线连接器，可分别连接SIM卡支架和天线。
3.2.2 TC35引脚极其用法简介TC35有40个引脚，1～14引脚为电源部分，其中l～5引脚为电源电压输入端VBATT+6～10引脚为电源地GND，ll～12引脚为充电端，13引脚为对外输出电压(供外部电路使用)，24～29引脚为SIM卡连接端；33～40引脚为语音接口用来接电话手柄。
15、30、31和32引脚为控制部分，15引脚为启动线IGT(Ignition)。
当TC35通电后必须给IGT一个大于100 mV的低电平，模块才能启动。
30引脚为RTC BACK up；31引脚为掉电控制；32引脚为SYNC，16～23引脚为数据输入／输出端。
启动电路由漏极开路三极管控制。
在这里，着重介绍下SYNC引脚，因为该引脚可以很好的反映TC35的工作状态。
SYNC引脚可以用来输出一个同步信号（synchronization signal），也可以在应用时来控制一个LED灯的输出状态。
SYNC端通过一个三极管或门电路来控制LED。
一个简单的电路接法是：SYNC端通过一电阻接到NPN三极管（如9013）的基极，射极直接接地，集电极通过一个接限流电阻接到LED的负端，LED的正端接VCC。
LED的工作模式完全类同于同步信号，显示的是TC35的工作状态：【1】LED灯灭，表示TC35电源关闭，处于休眠、报警或单纯的充电模式【2】600 ms 亮 / 600ms 灭，表示未插入SIM卡，或者个人身份未登记/已注销，或者网络正在搜寻中，或者正在进行管理人员身份鉴定，或者网络注册正在进行中【3】75ms 亮 / 3s 灭，表示网络注册成功（控制通道和管理人员交换信息完成），无来电【4】LED灯亮，依据不同的呼叫类型：声音呼叫，数据呼叫，在建立或者完毕时的状态。
3.3 温度显示模块本模块主要通过DS18B20温度传感器采集室内温度，将实时温度显示在LCD液晶上，并且当温度低于设定温度时，将温度值发送给管理人员，让管理人员知道温室内温度变化。
3.3.1 DS18B20温度传感器（1）DS18B20温度传感器简介DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式独特的单线接口仅需要一个端口引脚进行通信；多个DS18B20可以并联在惟一的三线上，实现多点组网功能；无须外部器件；可通过数据线供电，电压范围为3.0～5.5V；零待机功耗。
零待机功耗；温度以９或１２位数字；管理人员可定义报警设置；报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
（2）温度检测电路温度检测采用数字温度计DS18B20。
如图（3.3.1）（图3-3-1）3.3.2 1602字符型LCD液晶屏（1）LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。
本次设计选用的是长沙太阳人电子有限公司的1602字符型液晶显示器，下面介绍其用法。
一般1602字符型液晶显示器实物如图3-3-2-1：（图3-3-2-1）引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如下：第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W 为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
（2）LCD显示电路本设计液晶显示模块的设计如下图（3-3-2-2）所示,该电路实现的功能是：通过AT89S52的P00～P07八个口输出控制信号，控制液晶的8位双向数据线，通过单片机的P2.0、P2.1、P2.2向液晶模块发送命令，控制液晶执行各种命令，其中P2.2控制液晶的使能端，当E端由高电平跳变成低电平时，液晶模块执行命令，P2.1控制液晶模块的读写，高电平时进行读操作，低电平时进行写操作。
