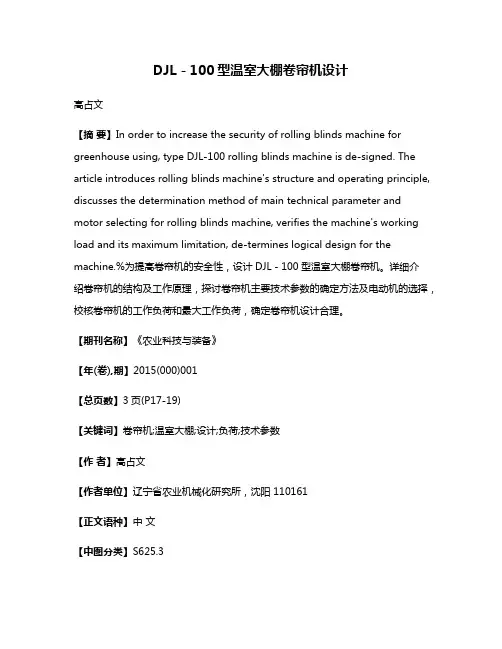

DJL－100型温室大棚卷帘机设计高占文【摘要】In order to increase the security of rolling blinds machine for greenhouse using, type DJL-100 rolling blinds machine is de-signed. The article introduces rolling blinds machine's structure and operating principle, discusses the determination method of main technical parameter and motor selecting for rolling blinds machine, verifies the machine's working load and its maximum limitation, de-termines logical design for the machine.%为提高卷帘机的安全性，设计DJL－100型温室大棚卷帘机。
详细介绍卷帘机的结构及工作原理，探讨卷帘机主要技术参数的确定方法及电动机的选择，校核卷帘机的工作负荷和最大工作负荷，确定卷帘机设计合理。
【期刊名称】《农业科技与装备》【年(卷),期】2015(000)001【总页数】3页(P17-19)【关键词】卷帘机;温室大棚;设计;负荷;技术参数【作者】高占文【作者单位】辽宁省农业机械化研究所，沈阳 110161【正文语种】中文【中图分类】S625.3卷帘机是用于驱动日光温室外保温材料展开和收拢的设备，是日光温室大棚生产重要的农业机械。
近年来，随着我国农业产业结构的调整，大棚种植越来越被政府和农民所重视，卷帘机对日光温室生产的重要性得到农户、专家和政府的一致认可。
然而，卷帘机使用环境恶劣，不确定因素多，在设计、生产、安装和使用等方面存在很多问题，质量和安全问题时有发生。
温室大棚卷帘机安装制作_温室大棚卷帘机使用方法随着农业的发展，有越来越多的大棚出现。
温室大棚卷帘机的应用可以说是比较广泛了，几乎各类大棚中都可以用到温室大棚卷帘机。
温室大棚卷帘机的安装制作简单方便，不仅实用而且坚固，价格实惠。
温室大棚卷帘机的使用方法需要按照要求进行，否则不当的操作不仅会所缩短使用寿命，还可能会引起危险，所以需要特别注意。
温室大棚卷帘机-安装制作温室大棚的建设，卷帘机也是其重要的组成部分，合理科学的制作，可使你操作快捷、方便、又省心。
选料:用直径2寸，厚度3.5毫米的钢管。
首先焊接升降架子，架子的高度以棚的宽度决定，适宜为好。
后腿为直立，前为升降杆。
前升降杆长度应比后直立腿短20厘米，与安装机头(50公分)相加又变长了，上面用活型链接。
这样正好，直立起来时铁架自然向南倒约为60厘米至1米，在架子与棚结构的原理上更加科学实用化。
近年来，随着发展聪明农人发明了多种各异升降架，随后在应用过程中又以不够合理科学性终被更换。
这里介绍的这种设计结构以简单、合理、更具科学性，深获农人的好评，多年来一直应用。
这几年选择用电焊直接链接，这在制作过程中，为较快捷，方便，实用又坚固。
选用了直焊方式，因为尽是优点，现在已全选择直焊链接。
焊好后在铁管上面焊上一排螺丝帽，以1米距离间隔，为备连接棉被固定用。
这样，一个科学、更加实用的卷帘机整体完成，随后就可安装，放心进行使用通常，上棉被工作全面启动后，大多数农人都采取先上后大膜，同时上棉被，全部完好后再上前大膜。
前大膜的正反面需要认清楚，在双边里穿过一道钢丝。
随后多人合力拉上去，放在应固定位置。
接着一边用铁丝捆牢固，再从另一边拉紧，捆绑牢固。
上面要求平展固定好，优质的压膜绳放下，摆平拉紧，做到更好的防风。
温室大棚卷帘机-使用方法1、在安装或使用过程中，应经常检查主机及各连接处螺丝是否有松动、焊接处是否出现断裂、开焊等问题；2、严禁将倒顺开关绑在伸缩臂杆上进行操作，同时每次使用停机后须切断总电源；3、安装卷帘机后，雨雪天气将电机盖好，草苫上须盖附防雨膜；4、保温被上卷到离温室大棚顶部30厘米时，及时关闭倒顺开关，切忌在卷的过程中人离开，防止卷帘机和保温被从棚顶滚落到后方，造成毁坏，带来损失；5、卷放过程中伸缩臂杆和卷轴前严禁有人，以防意外事故发生；6、电动卷帘机须设置总电源和开关，并且防止开关出现异常变动或故障非正常运转，造成机器故障和人身伤害；7、草帘卷起后，支架向一侧倾斜时应及时调整，否则活节扭断，导致支架歪倒；8、卷放过程中要随时监控卷帘机的运行情况，若有异常声音或现象要及时关闭开关，停机检查并排除，防止机器带故障工作；9、如果出现卷不直或走偏的现象，会造成卷帘机负荷过大，易造成主机损坏；10、温室大棚在经历雨雪天气后，应将积雪清扫干净，若雨雪后湿透过重，将使卷帘机超负荷工作，容易造成卷帘机损坏。
大棚卷帘机知识点总结一、大棚卷帘机的概念和作用大棚卷帘机是一种用于大棚内部通风和温度调节的设备，通过卷帘机可以控制温室内的通风量和温度，以满足蔬菜和花卉等植物的生长需求。
大棚卷帘机通常包括电机、减速器、卷管、卷帘和控制系统等组成部分，通过控制系统实现对卷帘机的开合和卷帘速度的调节。
大棚卷帘机的主要作用包括：1. 温度调节：大棚内部温度会受到外界温度、光照强度和生长植物的影响而产生变化，通过调节卷帘机可以控制大棚内的通风量和温度，使其保持在适宜的生长温度范围内，促进植物生长发育。
2. 通风换气：大棚内部通风是保持大棚空气新鲜、湿度适宜的必要手段，通过卷帘机可以有效地实现大棚内的通风换气，保障作物健康生长。
3. 遮阳调光：大棚卷帘机还可以用于调节光照强度，通过卷帘的开合，可以使大棚内部适当遮阴，减轻阳光对作物的直射，保护植物不受过强的光照伤害。
二、大棚卷帘机的分类大棚卷帘机按照操作方式和功能分类，主要可以分为手动卷帘机和自动卷帘机。
1. 手动卷帘机：手动卷帘机需要人工操作，通过绳子或者手柄来控制卷帘的开合，操作简单，成本低廉，适用于一些小型、临时性的大棚。
2. 自动卷帘机：自动卷帘机通常配备有电控系统，可以实现设定的时间和温度条件下，自动控制卷帘的开合和卷帘速度，实现大棚内部的温度调节和通风换气，操作方便，适用于规模较大的永久性大棚。
三、大棚卷帘机的使用注意事项1. 安全使用：在使用大棚卷帘机时，应注意安全，确保设备的运行稳定、可靠，不得有异常噪音和振动，避免发生意外事故。
2. 定期检查：定期对卷帘机设备进行检查和维护，包括电机、减速器、卷管、卷帘和控制系统等部件，确保设备的正常运行和延长使用寿命。
3. 根据实际情况调节：根据实际的气候条件和作物生长需要，合理调节卷帘机的开合和卷帘速度，保证大棚内的温度、湿度和通风效果。
4. 防止露害：在潮湿的环境中使用大棚卷帘机时，应注意卷帘和卷管的防潮防霉处理，避免机械部件受潮生锈，影响使用寿命。

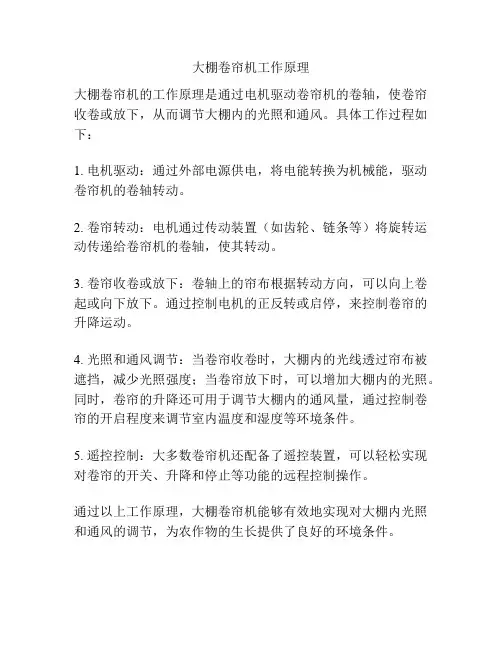

大棚卷帘机工作原理
大棚卷帘机的工作原理是通过电机驱动卷帘机的卷轴，使卷帘收卷或放下，从而调节大棚内的光照和通风。
具体工作过程如下：
1. 电机驱动：通过外部电源供电，将电能转换为机械能，驱动卷帘机的卷轴转动。
2. 卷帘转动：电机通过传动装置（如齿轮、链条等）将旋转运动传递给卷帘机的卷轴，使其转动。
3. 卷帘收卷或放下：卷轴上的帘布根据转动方向，可以向上卷起或向下放下。
通过控制电机的正反转或启停，来控制卷帘的升降运动。
4. 光照和通风调节：当卷帘收卷时，大棚内的光线透过帘布被遮挡，减少光照强度；当卷帘放下时，可以增加大棚内的光照。
同时，卷帘的升降还可用于调节大棚内的通风量，通过控制卷帘的开启程度来调节室内温度和湿度等环境条件。
5. 遥控控制：大多数卷帘机还配备了遥控装置，可以轻松实现对卷帘的开关、升降和停止等功能的远程控制操作。
通过以上工作原理，大棚卷帘机能够有效地实现对大棚内光照和通风的调节，为农作物的生长提供了良好的环境条件。

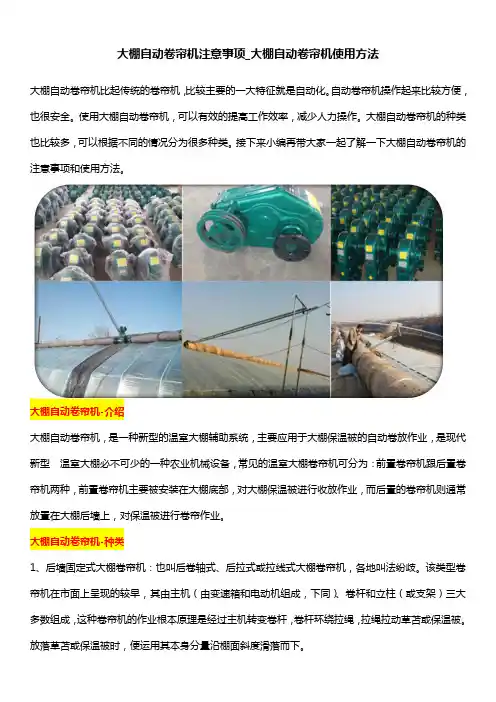

大棚自动卷帘机注意事项_大棚自动卷帘机使用方法大棚自动卷帘机比起传统的卷帘机，比较主要的一大特征就是自动化。
自动卷帘机操作起来比较方便，也很安全。
使用大棚自动卷帘机，可以有效的提高工作效率，减少人力操作。
大棚自动卷帘机的种类也比较多，可以根据不同的情况分为很多种类。
接下来小编再带大家一起了解一下大棚自动卷帘机的注意事项和使用方法。
大棚自动卷帘机-介绍大棚自动卷帘机，是一种新型的温室大棚辅助系统，主要应用于大棚保温被的自动卷放作业，是现代新型温室大棚必不可少的一种农业机械设备，常见的温室大棚卷帘机可分为：前置卷帘机跟后置卷帘机两种，前置卷帘机主要被安装在大棚底部，对大棚保温被进行收放作业，而后置的卷帘机则通常放置在大棚后墙上，对保温被进行卷帘作业。
大棚自动卷帘机-种类1、后墙固定式大棚卷帘机：也叫后卷轴式、后拉式或拉线式大棚卷帘机，各地叫法纷歧。
该类型卷帘机在市面上呈现的较早，其由主机（由变速箱和电动机组成，下同）、卷杆和立柱（或支架）三大多数组成，这种卷帘机的作业根本原理是经过主机转变卷杆，卷杆环绕拉绳，拉绳拉动草苫或保温被。
放落草苫或保温被时，便运用其本身分量沿棚面斜度滑落而下。
2、棚面自走式：也叫前屈伸臂式大棚卷帘机。
其由主机、支撑杆、卷杆三大多数组成。
又依据该大棚卷帘机支撑杆的纷歧样，分为支架式大棚卷帘机和轨迹式大棚卷帘机，前者的支撑杆由立杆和撑杆两部分组成，棚面自走式大棚卷帘机的根本作业原理是经过主机转变卷杆，卷杆直接拉动草苫或保温被，而且拉放均有动力撑持，是当前运用较为广泛的一种卷帘机类型。
(倍笨儿9999)3、根据动力源不同分为电动和手动，常用的是电动卷帘机，一般使用220V或380V交流电源。
4、卷帘机的出现极大的推动了温室大棚业的机械化发展，其主机为减速机性质，常用的为五轴全钢壳，全钢壳的应用极大的提高了产品的使用寿命和使用安全性，保障了菜农的人身安全和经济利益。
5、卷帘机按不同的分类方法有多种形式，按动力形式分为手动式和电动式，按结构形式分为牵引式、滑轨式、支臂式、侧悬浮动式等。

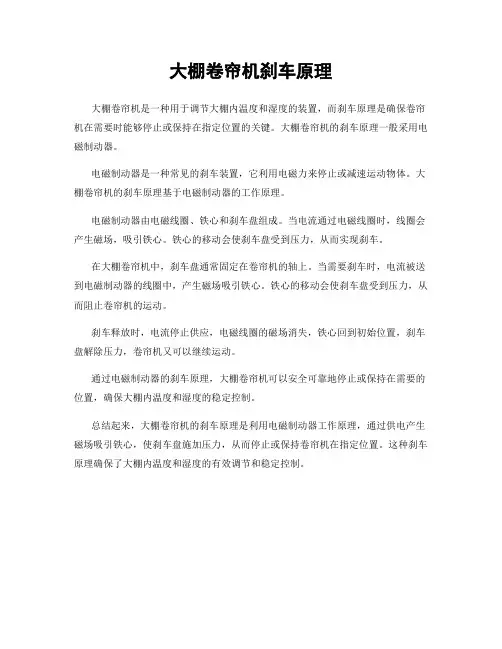

大棚卷帘机刹车原理
大棚卷帘机是一种用于调节大棚内温度和湿度的装置，而刹车原理是确保卷帘机在需要时能够停止或保持在指定位置的关键。
大棚卷帘机的刹车原理一般采用电磁制动器。
电磁制动器是一种常见的刹车装置，它利用电磁力来停止或减速运动物体。
大棚卷帘机的刹车原理基于电磁制动器的工作原理。
电磁制动器由电磁线圈、铁心和刹车盘组成。
当电流通过电磁线圈时，线圈会产生磁场，吸引铁心。
铁心的移动会使刹车盘受到压力，从而实现刹车。
在大棚卷帘机中，刹车盘通常固定在卷帘机的轴上。
当需要刹车时，电流被送到电磁制动器的线圈中，产生磁场吸引铁心。
铁心的移动会使刹车盘受到压力，从而阻止卷帘机的运动。
刹车释放时，电流停止供应，电磁线圈的磁场消失，铁心回到初始位置，刹车盘解除压力，卷帘机又可以继续运动。
通过电磁制动器的刹车原理，大棚卷帘机可以安全可靠地停止或保持在需要的位置，确保大棚内温度和湿度的稳定控制。
总结起来，大棚卷帘机的刹车原理是利用电磁制动器工作原理，通过供电产生磁场吸引铁心，使刹车盘施加压力，从而停止或保持卷帘机在指定位置。
这种刹车原理确保了大棚内温度和湿度的有效调节和稳定控制。

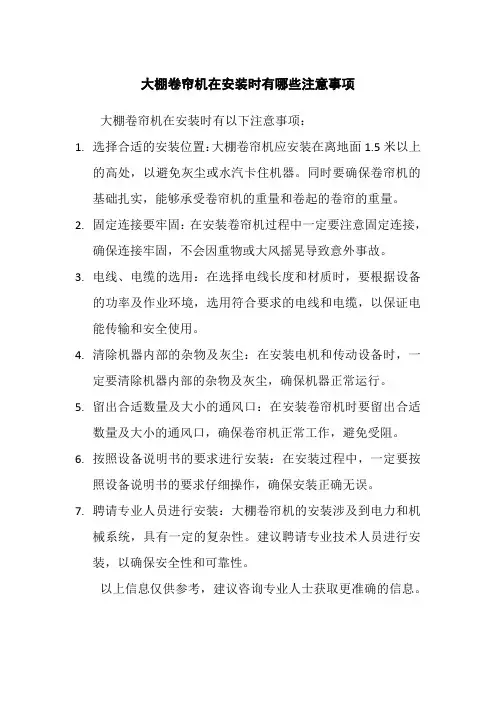

大棚卷帘机在安装时有哪些注意事项
大棚卷帘机在安装时有以下注意事项：
1.选择合适的安装位置：大棚卷帘机应安装在离地面1.5米以上
的高处，以避免灰尘或水汽卡住机器。
同时要确保卷帘机的基础扎实，能够承受卷帘机的重量和卷起的卷帘的重量。
2.固定连接要牢固：在安装卷帘机过程中一定要注意固定连接，
确保连接牢固，不会因重物或大风摇晃导致意外事故。
3.电线、电缆的选用：在选择电线长度和材质时，要根据设备
的功率及作业环境，选用符合要求的电线和电缆，以保证电能传输和安全使用。
4.清除机器内部的杂物及灰尘：在安装电机和传动设备时，一
定要清除机器内部的杂物及灰尘，确保机器正常运行。
5.留出合适数量及大小的通风口：在安装卷帘机时要留出合适
数量及大小的通风口，确保卷帘机正常工作，避免受阻。
6.按照设备说明书的要求进行安装：在安装过程中，一定要按
照设备说明书的要求仔细操作，确保安装正确无误。
7.聘请专业人员进行安装：大棚卷帘机的安装涉及到电力和机
械系统，具有一定的复杂性。
建议聘请专业技术人员进行安装，以确保安全性和可靠性。
以上信息仅供参考，建议咨询专业人士获取更准确的信息。
介绍几种大棚卷帘机作者：来源：《农业知识·乡村季风》2015年第02期1. 金棚JP-5006型大棚电动卷帘机结构特点 ;金棚JP-5006型大棚电动卷帘机是由寿光市现代农业设施装备有限公司生产制造，主要由支撑杆（支撑臂、摇臂）、减速机、卷杆等三部分组成。
该机工作时，电动机通过皮带带动减速机里面的齿轮转动，卷轴和减速箱动力输出轴通过法兰盘连接在一起，减速机带动卷轴转动，进而完成草帘的卷放作业。
该机重量轻、体积小、结构灵活、安装方便，是目前应用较为广泛的一种卷帘机类型。
技术参数 ;结构形式：中（前）置式悬臂。
外形尺寸（长×宽×高）：415毫米×345毫米×275毫米。
整机重量：70千克。
配套动力：1.5千瓦。
电机转速：1400转/分。
输出轴转速：1.32转/分。
额定输出扭矩：5000牛·米。
传动机构结构形式：直齿轮式。
工作幅宽：50米（草帘）。
2.鑫创XC-L02型大棚电动卷帘机结构特点 ;鑫创XC-L02型是由阳谷鑫创农业机械有限公司设计生产的一款侧置式大棚电动卷帘机。
该机主要由主机、支撑杆、卷杆三部分组成，传动机构结构形式为复合轮系。
卷帘机工作时，主机带动卷杆转动，进而卷起草帘等保温材料，完成卷放作业。
其主要特点是安装形式为侧置式，避免了中卷机型因主机自重对两侧产生的对抗应力而形成主机损毁保温被，卷轴不能保持平衡的现象。
技术参数 ;结构形式：侧置式。
外形尺寸（长×宽×高）：540毫米×280毫米×405毫米。
整机重量：34千克。
配套动力：1.5千瓦。
电机转速：20000转/分。
输出轴转速：1.5转/分。
额定输出扭矩：6000牛·米。
传动机构结构形式：复合轮系。
工作幅宽：60米。
3.华唐顺发SFJ-160型大棚电动卷帘机结构特点 ;顺发SFJ-160型大棚电动卷帘机是由寿光市顺发卷帘机有限公司生产制造的，该机主要由主机、支撑杆、卷杆三部分组成，其中支撑杆由立杆和撑杆两部分组成，立杆和撑杆通过铰接的方式连接。
随着我国现代农业产业结构的调整，温室大棚种植越来越被国家政府和广大农民所重视。
温室大棚卷帘机是设施农业的重要机械装备。
温室大棚使用卷帘机，不仅省时省力，还能够增加农民收入，提高社会效益与经济效益。
但是，使用卷帘机必须加强安全生产意识，严格掌控操作规程，避免使用卷帘机时发生事故，造成财产损坏或危及人身安全。
1温室大棚卷帘机的安装1.1安装方法温室大棚卷帘机的安装方法是：①确定卷帘机的安装点，挑选在大棚前的中间位置。
②预先将各连接活动节、法兰盘焊接到管上。
③将主机与电机连接。
④将棚帘从中间两边依次均匀放下，棚帘可呈“品”字型，下边对齐，伸出地面40cm ，上边固定，每条棚帘下铺一条无松紧的绳子。
⑤将主机放在大棚的中间，将焊好的卷杆用螺栓连接。
⑥在大棚前正中，距大棚1.5～2m 处安装支撑架，以活结和销轴连接支撑杆，随后将其立起，先连接主机，然后根据主机的位置调整支撑架。
⑦将连接好的卷杆由中间向两边摆放整齐，并用铁丝将棚帘和绳子固定在卷杆上。
⑧连接倒顺开关及电源。
1.2调试方法卷帘机安装完成后，应进行一次全面检查，待所有部位没有问题，安装稳定后给予运行调试。
第1次送电运行，需将棚帘上卷大约1～2mm 处停机检查，观察卷动的棚帘是否整齐。
如果不整齐，就应将棚帘放下，在卷动处垫些软物以调节卷速，直至卷如一条直线。
之后退到最初点，这样不但有利于卷实棚帘，还可以对机械进行磨合。
第2次送电运转，棚帘上卷至2/3处后，再回到初始点，这是为了使棚帘能更加卷实，同时可以起到中度磨合机器的作用。
第3次送电前，需要检查机器是不是存在明显温升的问题，假如温升不超过环境温度40℃，且机器没有出现异响、异味，则可以继续进行机器到位测试。
之后，再观察棚帘的卷起情况，如果出现不平整、跑偏、不平直等问题，就应调整到符合要求为止。
2温室大棚卷帘机的正确使用用户在使用大棚卷帘机前，必须认真阅读使用说明书，并接受安装人员的指导，以确保卷帘机的正常使用。
蔬菜大棚电动开窗装置使用注意事项1. 了解电动开窗装置1.1 装置介绍哎呀，说到大棚电动开窗装置，这可真是个方便的好东西！你能想象在大棚里一边给蔬菜浇水，一边还得攀爬到顶上去开窗子吗？那简直就是体力活中的“世界纪录”啊！电动开窗装置的出现，简直就像是给大棚安装了一个“自动开窗器”。
你只要按下按钮，窗户就乖乖地打开了，再也不用像个攀岩选手一样在棚里四处爬了。
1.2 工作原理电动开窗装置的原理其实挺简单的，它利用电机驱动窗户的开启和关闭。
电机的“工作效率”可是杠杠的，一键搞定，省时省力。
不过，这也意味着，你得对它的“调皮捣蛋”有点心理准备。
有时候，这个“小家伙”可能会“罢工”，所以要定期检查和维护，别让它突然“失业”。
2. 使用中的注意事项2.1 定期检查小心驶得万年船，电动开窗装置也要定期检查。
这就像你每天给汽车检查油量一样重要。
看看电机、传动部分有没有异响，电缆连接是不是牢固。
如果发现问题，赶紧修理。
别等到“火烧眉毛”才想起它，这样可就真麻烦了。
2.2 保持清洁大棚里偶尔会有灰尘、泥土等小东西，这些小家伙如果沾到电动开窗装置上，可就会让它“大脑进水”。
所以，记得定期清洁，保持装置的干净。
这就像你每天刷牙一样，保持清洁才能让它“神清气爽”。
3. 避免常见问题3.1 避免过载别小看了电动开窗装置，它虽然是“小身板”，但也有“大力气”。
但要是给它“硬吃”，比如频繁开启或者承受过大负荷，那可就会让它“吃不消”。
适度使用，别让它过度“透支”，这样才能让它服务更长久。
3.2 电缆保护电缆就像装置的“神经线”，千万别让它“受伤”。
在操作和维护过程中，注意保护电缆，避免拉扯、挤压。
电缆要是出现问题，那整个装置可就会“瘫痪”，到时候你可能就得面对“乌烟瘴气”的大棚了。
4. 总结总的来说，大棚电动开窗装置就像是你的“勤劳小助手”，让你在大棚里更加轻松省心。
不过，这个“小助手”也有自己的“小脾气”，需要你时常照顾和维护。
大棚卷帘机操作保养规程序言大棚卷帘机是种高效的农业设备，广泛应用于农业生产中，特别是用于控制温室内气温和湿度，具有加速作物生长，提高生产效益等关键作用。
因此，在操作和保养大棚卷帘机方面需要高度重视。
本文为大棚卷帘机的操作保养规程，旨在帮助用户了解如何正确操作和维护大棚卷帘机的各项设置，以确保设备达到最佳使用效果和高效运行。
操作规范在操作大棚卷帘机时，需要设置好工作模式和参数，保证设备性能和使用效果的最优化。
以下是大棚卷帘机操作规范：1. 开关控制使用前，检查开关的按钮并确认其正常。
在启动大棚卷帘机前，需要先关闭手动操作开关。
当设备出现异常时需要及时停下设备，并关闭主电源开关。
2. 工作模式大棚卷帘机的工作模式分为两种，一种是自动化模式，一种是手动模式。
自动化模式需要先进行设备的程序调试。
操作人员可以按照设备的指导范畴通过人机界面来操作和调度。
手动模式需要按下对应的按钮来执行。
3. 参数设置在进行操作前，需要设置好各项参数。
如设定开窗或关窗的高度、时间等。
这些参数的设置可以根据设备手册进行参考。
4. 操作人员在使用大棚卷帘机时，需要保证操作人员具备专业的技术知识和操作技巧，且严格按照操作规范进行操作。
5. 安全措施为了保证操作人员和设备的安全，需要定期检查设备的使用状况，并设置好防护装置。
出现问题后需要及时停止设备的运行，以防止可能存在的危险事件。
保养维护正确、及时和有效的保养维护大棚卷帘机，不仅有助于提高设备的工作效率，更重要的是可延长设备的使用寿命。
以下是大棚卷帘机的保养规范：1. 日常保养对于大棚卷帘机的日常保养，需要经常检查该设备各组件的操作情况，预防因日常使用出现的问题。
包括零件的损坏、零件的松动、传动组件的润滑以及各个轨道的清洁等等。
抽屉式的设备转动起来的时候可能会出现噪音，可以使用空气枪将它彻底打扫干净，并进行重涂。
2. 维护保养定期维护保养大棚卷帘机是确保其效率和寿命的常见方法。
可以按照设备说明书进行保养，包括各组件的更换、定期润滑、减少并使零部件磨损或者更换。
