认识液压传动系统

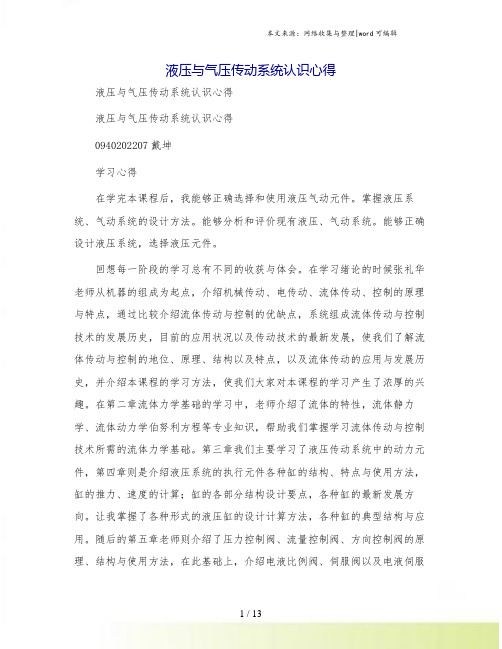

液压与气压传动系统认识心得液压与气压传动系统认识心得液压与气压传动系统认识心得0940202207戴坤学习心得在学完本课程后，我能够正确选择和使用液压气动元件。

掌握液压系统、气动系统的设计方法。

能够分析和评价现有液压、气动系统。

能够正确设计液压系统，选择液压元件。

回想每一阶段的学习总有不同的收获与体会。

在学习绪论的时候张礼华老师从机器的组成为起点，介绍机械传动、电传动、流体传动、控制的原理与特点，通过比较介绍流体传动与控制的优缺点，系统组成流体传动与控制技术的发展历史，目前的应用状况以及传动技术的最新发展，使我们了解流体传动与控制的地位、原理、结构以及特点，以及流体传动的应用与发展历史，并介绍本课程的学习方法，使我们大家对本课程的学习产生了浓厚的兴趣。

在第二章流体力学基础的学习中，老师介绍了流体的特性，流体静力学、流体动力学伯努利方程等专业知识，帮助我们掌握学习流体传动与控制技术所需的流体力学基础。

第三章我们主要学习了液压传动系统中的动力元件，第四章则是介绍液压系统的执行元件各种缸的结构、特点与使用方法，缸的推力、速度的计算；缸的各部分结构设计要点，各种缸的最新发展方向。

让我掌握了各种形式的液压缸的设计计算方法，各种缸的典型结构与应用。

随后的第五章老师则介绍了压力控制阀、流量控制阀、方向控制阀的原理、结构与使用方法，在此基础上，介绍电液比例阀、伺服阀以及电液伺服阀的原理、特点、结构以及特性。

介绍液压控制阀技术的最新发展。

而后的学习更是给我们的认识打开了另一扇门。

本课程是一门实践性很强应用技术课程，内容涵盖了液压传动、气压传动、液压控制系统等内容。

要在较短的学时内完成学习，这要求我们在有限的学时内，全面地、高质量地完成课程的学习任务。

此课程的理论较少，应用例很多，在老师结合工程应用实例讲解中，我们得到了更加深刻的学习。

对于新技术也了解了原技术的存在问题，并提出解决的方案，激发了我们分析问题、解决问题的兴趣，发展了我们创新思维。

浅谈对液压系统的认识液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。

液压传动和气压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。

如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。

液压系统（hydraulic system）：定义：以油液作为工作介质，利用油液的压力能并通过控制阀门等附件操纵液压执行机构工作的整套装置。

液压系统的发展：20世纪50年代，随着世界各国经济的恢复和发展，生产过程自动化的不断增长，使液压技术从军事上的应用很快转入民用工业，在机械制造、起重运输机械及各类施工机械、船舶、航空等领域得到了广泛的发展和应用。

20世纪60年代以来，随着原子能、航空航天技术、微电子技术的发展，液压技术在更深、更广阔的领域得到了发展，60年代出现了板式、叠加式液压阀系列，发展了以比例电磁铁为电气-机械转换器的电液比例控制阀并被广泛用于工业控制中，提高了电液控制系统的抗污染能力和性能价格比。

随着科学技术的进步和人类环保、能源危机意识的提高，近20年来，人们重新认识和研究历史上以纯水作为工作介质的纯水液压传动技术，并在理论上和应用研究上，都得到了持续稳定的复苏与发展，正在逐渐成为现代液压传动技术中的热点技术和新的发展方向之一。

21世纪将是信息化、网络化、知识化和全球化的世纪，信息技术、生命科学、生物技术和纳米技术等新科技的日益进展将对液压传动与控制技术的研究、设计研究及方法、对包括液压阀在内的各类液压产品的结构与工艺、对其以其应用领域以及企业的经营管理模式产生深刻的影响并带来革命性变化。

我国近年来液压气动密封行业坚持技术进步，加快新产品开发，取得良好成效，也涌现出一批各具特色的高新技术产品。

北京机床所的直动式电液伺服阀、杭州精工液压机电公司的低噪声比例溢流阀(拥有专利)、宁波华液公司的电液比例压力流量阀(已申请专利)，均为机电一体化的高新技术产品，并已投入批量生产，取得了较好的经济效应。

液压传动系统的组成及各部分作用一、引言液压传动系统是一种利用液体介质传递力和能量的系统，在工业和机械设备中得到广泛应用。

本文将深入探讨液压传动系统的组成以及各部分的作用，以期全面、详细、完整地解析这一任务主题。

二、液压传动系统的组成液压传动系统一般由以下几个基本组成部分构成：2.1 液压源液压源是液压传动系统的动力来源，通常由压力油泵、液压油箱等组成。

其中，压力油泵负责将液体介质加压并送入液压系统中，液压油箱则用于储存液体介质，并通过油管将液体运送到各个部件。

2.2 液压执行元件液压执行元件是液压传动系统中实现力和能量转换的部件，常见的有液压缸和液压马达。

液压缸通过液体介质的压力产生推动力，实现直线运动；液压马达则将液体介质的压力转化为旋转力，实现转动运动。

2.3 液压控制元件液压控制元件用于调节和控制液压系统的压力、流量和方向等参数，以实现系统的自动化控制。

常见的液压控制元件包括阀门、压力开关、流量阀、油缸等。

这些元件可以根据系统的需要进行灵活组合和调整。

2.4 液压传动介质液压传动介质是液压系统中传递力和能量的介质，通常采用液态的油作为传动介质。

液态油具有良好的密封性能、润滑性能和传递能力，可以在高压下传递大量的力和能量。

2.5 辅助部件液压传动系统还包括一些辅助部件，如滤清器、冷却器、油位显示器等。

这些部件主要用于提高系统的可靠性、安全性和维护性，保证系统的正常运行。

三、各部分的作用3.1 液压源的作用液压源主要负责产生并提供压力油，为整个液压传动系统提供动力。

压力油泵通过机械运动将液体介质加压，并将其送入液压系统中。

液压油箱则起到储存和供给液体介质的作用。

3.2 液压执行元件的作用液压执行元件主要负责将液压能转换为机械能，实现力和能量的传递。

液压缸通过液体介质的压力产生推动力，实现直线运动；液压马达将液压能转化为旋转能，实现转动运动。

3.3 液压控制元件的作用液压控制元件用于调节和控制液压系统的压力、流量和方向等参数，以实现系统的自动化控制。

第一篇液压传动模块一液压传动基础知识及动力元件任务 1认识液压传动系统填空题：1．液体能量控制2．动力元件控制元件执行元件辅助元件传动介质3．压力流量方向力速度4．压力、流量、流动方向5．过滤渗漏6．压力能机械能直线回转7．静压传递原理水压机8．机械能液压能选择题：1．（A）2．（A）3．（C）4．（B）判断题：1．（√）2．（×）3．（√）4．（√）5．（√）6.（×）7．（×）8．(√）思考题：1．以液体作为工作介质来传递能量和进行控制的方式，称为液压传动。

2．共有五部分组成1）动力元件，向系统提供压力油。

2）执行元件，驱动负载运动。

3）控制元件，对系统的压力、流时、方向进行控制和调节。

4）辅助元件，起存贮和过滤油液，连接管路、监视系统工作情况等作用5）传动介质，传递能量3．液压传动装置的重量轻、结构紧凑、惯性小，可在大范围内实现无级调速。

传动平稳，易实现过载保护及复杂的自动工作循环。

液压元件实现了标准化、系列化和通用化，易于设计和组织专业性大批量生产，从而可提高生产率、提高产品质量、降低成本。

任务 2 折弯机液压动力元件的选择填空题：1．机械能液压能能量转换2．齿轮泵柱塞泵叶片泵3．结构简单制造容易工作可靠寿命长4．外啮合齿轮泵内啮合齿轮泵5．密封容积吸油和压油6．尺寸小、重量轻7．小高8．渐开线摆线9.1.02 10 510.6×104选择题：1．（B）2．（A）3.（A ）4.（B ）判断题：1．（×）2．（×）3.（√）4.（×）思考题：1.依靠密封容积的变化吸油，当密封的工作容积增大，形成部分真空，箱中的油在大气压力的作用下，以吸油口吸入吸油腔，完成吸油。

如果油箱完全密封，不与大气相通，油箱中的油将无法吸入。

2.外啮合齿轮泵的特点：输出流量较均匀，构造简单，工作可靠，维护方便，一般具有输送流量小和输出压力高的特点。

液压实训心得体会(通用5篇)液压实训心得体会篇1以下是关于液压实训心得体会的例子：通过这次实训，我深刻地认识到了液压传动系统的基本原理和组成。

我了解到，液压传动系统是由动力元件、执行元件、控制元件、辅助元件和工作介质等五部分组成的。

其中，动力元件的作用是将原动机的机械能转换为液体压力能，液压油就是通过这里进入液压缸的；执行元件的作用是将液体压力能转换为机械能，就是液压油推动活塞，带动我们的设备运动；控制元件的作用是控制和调节液体的压力、流量和流动方向；辅助元件的作用是贮存油液和测量液体的压力；工作介质的作用是冷却和润滑元件，润滑和密封装置。

这次实训，我不仅学到了液压传动系统的基本原理和组成，还对液压实训中常见的问题有了深刻的认识。

首先，我明白了如何选择和安装液压实训设备。

在选择液压实训设备时，我们应该根据实际需要选择符合技术要求的设备。

在安装设备时，我们需要按照正确的安装方法，确保设备的正常运行。

其次，我学会了如何调试液压实训设备。

调试是保证液压实训设备正常运转的关键步骤，我们需要仔细检查设备的各个部件，确保它们能够正常工作。

最后，我明白了如何维护和修理液压实训设备。

设备的维护和修理是非常重要的，我们可以定期检查设备的各个部件，及时发现并解决问题。

如果设备出现问题，我们应该及时进行修理，以确保设备的正常运行。

总之，这次实训让我对液压传动系统有了更深刻的认识，也让我对液压实训中常见的问题有了更准确的认识。

我相信，这次实训对我未来的学习和工作有很大的帮助。

液压实训心得体会篇2本次实习让我们全面了解了液压控制的原理、各类阀的应用、以及基本故障诊断和排除方法，为今后的实际应用打下坚实的基础。

同时，我也深刻认识到团队协作的重要性，学会了如何与其他成员有效沟通，共同解决问题。

这次实习是我人生中一次重要的经历，对我今后的职业规划和发展有着重要影响。

在这次实习中，我深刻体会到理论与实践相结合的重要性。

在理论知识的学习中，我们往往能够理解各种液压元件的原理和作用，但在实际操作中，我们需要面对各种复杂情况，这时理论知识的指导作用就显得尤为重要。

简述液压传动系统的组成液压传动系统是一种利用液体作为传动介质，通过压力的传递来实现机械运动的系统。

它具有传动效率高、可靠性好、工作平稳等优点，在各种机械和工业设备中得到广泛应用。

本文将从液压传动系统的组成、工作原理、应用领域等方面进行详细介绍。

一、液压传动系统的组成1. 液压能源装置：包括液压泵、电机和控制阀等组件。

液压泵是将机械能转化为流体能的装置，它通常由电机驱动，将油液从油箱中吸入并送至液压缸或马达中。

控制阀则可以通过调节油路和流量来控制系统的工作状态。

2. 液力变矩器：主要用于汽车和船舶等交通运输设备中，它可以通过调节转矩输出来实现变速。

3. 液压缸：是一种将流体能转化为机械能的装置，通常由活塞和缸筒两部分组成。

当油液进入缸筒时，活塞会被推动产生线性运动。

4. 液压马达：与液压缸类似，也是一种将流体能转化为机械能的装置。

不同的是，它可以通过旋转产生动力输出。

5. 油箱：主要用于存储液压油，并保持系统的油位和温度稳定。

6. 液压管路：将液压泵、控制阀、液压缸、马达等组件连接在一起，形成一个完整的传动系统。

液压管路通常由钢管或软管制成，具有良好的耐压性和耐腐蚀性。

7. 液压油：是液压传动系统中最重要的组成部分之一。

它具有良好的密封性、稳定性和润滑性能，在系统中起到传递能量、降低摩擦和冷却等作用。

二、液压传动系统的工作原理1. 原理概述液压传动系统通过控制油路和流量来实现机械运动。

当电机带动液压泵旋转时，泵内部会产生负压，将油液从油箱中吸入并送至控制阀。

控制阀通过调节油路和流量来控制液压缸或马达的工作状态，从而实现机械运动。

2. 工作过程液压传动系统的工作过程可以分为吸油、压油、控制和回油四个阶段。

具体过程如下：（1）吸油阶段：当液压泵旋转时，泵内部会产生负压，将油液从油箱中吸入。

（2）压油阶段：当泵内部产生正压时，将油液送至控制阀。

控制阀通过调节油路和流量来控制液压缸或马达的工作状态。

（3）控制阶段：根据需要调节控制阀，使液压缸或马达产生相应的机械运动。

液压传动原理和系统组成液压传动是一种常用的能量传递和控制的方式，广泛应用于各个领域，例如机械、工程、冶金、航空等。

本文将介绍液压传动的原理以及系统的组成。

一、液压传动的原理液压传动是利用液体介质来传递能量，并通过控制液体的流动和压力实现力量和运动的转换。

其基本工作原理如下：1. 原理一：帕斯卡定律液体在容器内的压力作用在任何一个方向上都是相等的，这就是帕斯卡定律。

根据帕斯卡定律，当液体受到外力作用时，液体会均匀传递压力，并将能量传递给接收器件。

2. 原理二：流体的不可压缩性液体是一种不可压缩的介质，当液体受到压力影响时，其体积几乎不会发生变化。

这使得液压传动系统能够精确地控制力量和位置。

3. 原理三：流体的连通性液压传动系统由一系列的管道和元件组成，通过这些连通的管道和元件，液体能够流动并传递能量。

控制液体流动的阀门和泵等元件可以实现液压系统的控制。

二、液压传动系统的组成液压传动系统主要由以下几个部分组成：1. 液压泵液压泵是液压传动系统的动力源，主要负责将机械能转化为液压能。

常见的液压泵有齿轮泵、液压柱塞泵等，根据不同的工作原理和要求选择合适的泵。

2. 液压储气罐液压储气罐用于储存液压系统中的液体，并平稳地供应给系统。

它能够减少压力和温度的波动，保证系统的正常运行。

3. 液压阀门液压阀门主要用于控制液体的流动、压力以及方向。

不同类型的阀门有不同的功能，例如流量控制阀、压力控制阀、方向控制阀等。

4. 液压缸和液压马达液压缸和液压马达是液压系统中的执行元件，它们根据液压能的输入，将液体的压力转化为机械能，实现力量的作用和位置的改变。

5. 油管和连接件油管和连接件用于连接液压元件，使液压系统具有完整的连通性。

油管应具有足够的强度和密封性，以确保系统的正常工作。

在液压传动系统中，液体通过泵经过油管流向液压缸或液压马达，通过阀门的控制来调节液体的流量和压力，从而实现力量的传递和位置的变化。

总结：液压传动是一种利用液体介质来传递能量的传动方式，具有平稳、精确、可靠的特点。

液压传动一、液压传动基本概念：液压传动是在流体力学、工程力学和机械制造技术基础上发展起来的一门较新的应用技术，它是现代基础技术之一，被广泛地应用于各工业部门。

液压传动和液力传动都是利用液体为工作介质传递能量的，总称液体传动。

但二者的根本区别在于：液压传动是以液体的压力能进行工作的；而液力传动是以液体的动能传递能量的，如液力联轴器。

二者的传动原理完全不同。

二、液压传动工作原理：液压传动是利用液体的压力能传递能量的传动方式。

其工作原理是：液压泵将输入的机械能变为液压能，经密封的管道传给液压缸（或液压马达），再转变为机械能输出．带动工作机构做功，通过对液体的方向、压力和流量的控制，可使工作机构获得所需的运动形式。

由于能量的转换是通过密封工作容积的变化实现的，故又称容积式液压传动。

图示的液压千斤顶为例说明液压传动的工作原理液压千斤顶是一个简单而又较完整的液压传动装置。

手柄1带动柱塞2做往复运动。

当柱塞上行时，液压泵3内的工作容积扩大，形成负压，油箱5中的液体在大气压作用下推开吸液阀4进入泵内，排液阀关闭；当柱塞下行时，吸液阀关闭，液体被挤压产生压力，当压力升高到足以克服重物10时，泵内工作容积缩小，排液阀6被推开，压力液体经管路进入液压缸．推动活塞8举起重物做功。

反复上下摇动手柄，则液体不断从油箱经液压泵输入液压缸，使重物逐渐上升。

当手柄不动时，排液阀关闭，重物稳定在上升位置。

工作时截止阀7应关闭，工作完毕打开截止阀，液压缸的液体便流回油箱。

三、液压传动系统的组成：液压传动系统简称液压系统。

它是由若干液压元件组合起来并能完成一定动作的整体。

液压元件是由若干零件构成的专门单元，一般是可以通用的、标准化的．如泵、马达、阀等。

不论是简单的液压千斤顶装置，还是复杂的液压系统，都可归纳为五个组成部分。

(一) 液压泵它将原动机供给的机械能转变为液压能输出，是系统的动力部分。

图示为液压泵原理图(二) 液动机（液压缸或液压马达）液动机又称液压执行机构。

第1篇一、实验目的1. 理解和掌握传动系统的基本概念和组成；2. 掌握不同类型传动的原理和特点；3. 了解传动系统在工业生产中的应用；4. 提高对传动系统故障分析和解决能力。

二、实验原理传动系统是指将动力传递到工作机械的一种机械装置，它由动力源、传动机构、执行机构和控制系统组成。

传动系统按照传递动力方式的不同，可以分为机械传动、液压传动、电气传动和气动传动等。

三、实验内容1. 机械传动（1）实验目的：了解机械传动的原理和特点，掌握不同类型机械传动的结构和工作过程。

（2）实验设备：齿轮减速器、皮带轮、链条传动装置等。

（3）实验步骤：a. 观察齿轮减速器的结构，了解齿轮的齿形、模数、压力角等参数；b. 观察皮带轮的结构，了解皮带轮的直径、宽度等参数；c. 观察链条传动装置的结构，了解链条的型号、节距等参数；d. 比较不同类型机械传动的优缺点，分析其在实际应用中的适用范围。

2. 液压传动（1）实验目的：了解液压传动的原理和特点，掌握液压系统的基本组成和液压元件的工作原理。

（2）实验设备：液压实验台、液压泵、液压缸、阀门、压力表等。

（3）实验步骤：a. 观察液压实验台的结构，了解液压系统的组成和连接方式；b. 观察液压泵、液压缸、阀门等液压元件的结构，了解其工作原理；c. 进行液压系统的安装和调试，观察液压系统的工作过程；d. 分析液压系统的故障原因，提出解决方案。

3. 电气传动（1）实验目的：了解电气传动的原理和特点，掌握电动机的控制方法和变频调速技术。

（2）实验设备：电机、变频器、控制器、电流表、电压表等。

（3）实验步骤：a. 观察电动机的结构，了解电动机的类型和额定参数；b. 学习电动机的控制方法，如正反转、调速等；c. 学习变频调速技术，观察变频器的工作过程；d. 分析电动机的故障原因，提出解决方案。

4. 气动传动（1）实验目的：了解气动传动的原理和特点，掌握气动系统的基本组成和气动元件的工作原理。
