上海巨威剪折机床厂有限公司QC12Y

QC12Y-12×3200液压剪板机
一.机器的安全技术与维护
1.操作者必须熟悉本机器的结构和性能，切忌将手伸入上下刀片之间以免发生事故；
2.一切杂物、工具，切勿放在工作台上，以免轧入刀口造成事故；

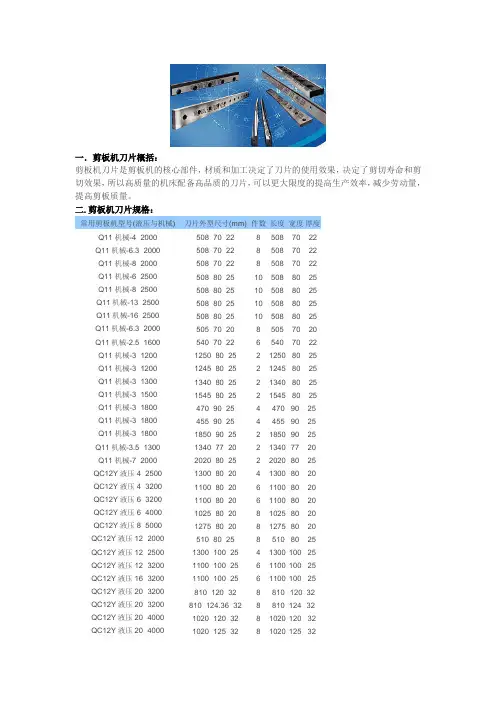

3.应定期检查刀口锋利情况，如发现刀口用钝，应及时打磨或调换，刀片的打磨，只需打磨刀片的厚度；
4.氮气缸不得充装氧气、压缩空气或其它易燃气体，在充装氮气时应缓慢进行，用充气工具进行，充气压力为7MPa。

卸下氮气缸前必须泄去氮气；
5.装于油泵吸油口上的网式滤油器应经常检查清洁，使滤油器保持应有的通油量，若滤油器被堵塞，通油量减少，将使油泵吸空，影响油泵的寿命。

6.可剪切最大板厚12mm（被剪切料的强度450N/mm2）,可剪切最大板宽3200mm，剪切角2°，后挡料最大距离800mm，刀片长度3300mm。

二.机器的润滑
注：1. 钙基润滑脂50%，机械油50%混合使用；
2. 石墨锂基脂必须加30%机械油混合使用；
3.油箱内的油原则上半年换一次。

三.常见故障与排除。

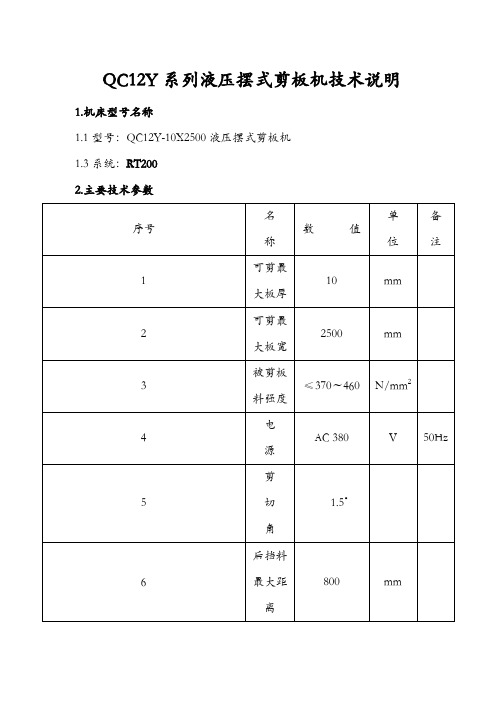

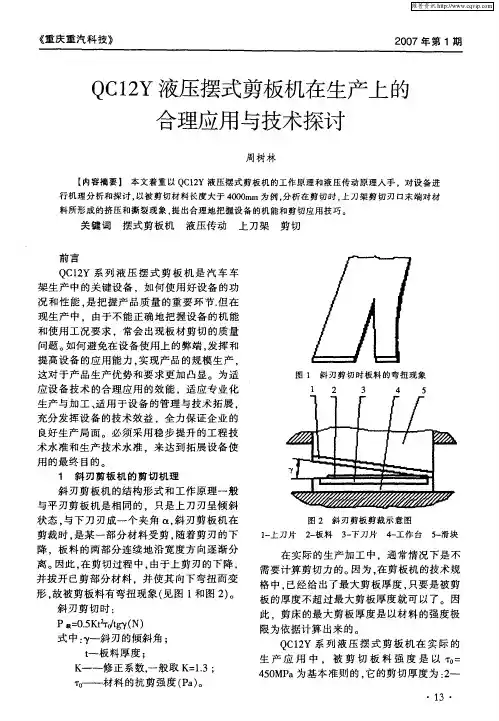

QC12Y系列液压摆式剪板机技术说明1.机床型号名称
1.1型号：QC12Y-10X2500液压摆式剪板机
1.3系统：RT200
2.主要技术参数
3机床设计、制造、验收标准
JB5197-1991 《剪板机技术条件》
GB/T14404-1993《剪板机精度》
JB8781-1998《剪板机安全技术要求》
GB5226.1-2008《机械电气安全机械电气设备第一部分通用技术要求》4 RT200中文数显系统
4.1 64*128LCD显示，选用高亮度蓝色显示器；
4.2内置PLD、四倍频；
4.3全中文或英文大字体显示，清晰方便；
4.4方便的中英文切换，可满足客户的不同需要；
4.5 X轴全数字化显示，显示精度0.01mm;
4.6 X轴采用单向定位功能，保证传动精度；
4.7用户可选择自动或手动定位，控制精度较高；
4.8可编程，十个工步(RT200+)；
4.9电气装配时不需要配装时间继电器，由系统控制阀组的运动，方便可靠；
4.10外部开关自诊断功能，方便电路故障的判断和排除；
4.11智能报错系统，防止操作中的动作失误，保护机器不易受损；4.12系统自带有计数功能，用户可选用加式或减式的计数方式；
4.13电气装配时不需要配装时间继电器，由系统自己控制剪切长度，方便可靠；
4.14 X轴具有软限位功能；
4.15可选择控制变频器；
4.16可扩展的外部按钮选择，方便客户的需求。

5机床关键元器件明细表
6随机附件、配套件清单：
7随机技术文件清单：。

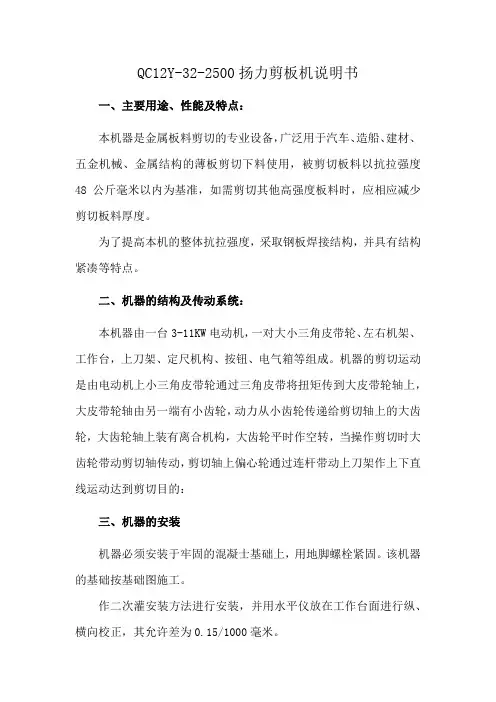

QC12Y-32-2500扬力剪板机说明书一、主要用途、性能及特点：本机器是金属板料剪切的专业设备，广泛用于汽车、造船、建材、五金机械、金属结构的薄板剪切下料使用，被剪切板料以抗拉强度48公斤毫米以内为基准，如需剪切其他高强度板料时，应相应减少剪切板料厚度。

为了提高本机的整体抗拉强度，采取钢板焊接结构，并具有结构紧凑等特点。

二、机器的结构及传动系统：本机器由一台3-11KW电动机，一对大小三角皮带轮、左右机架、工作台，上刀架、定尺机构、按钮、电气箱等组成。

机器的剪切运动是由电动机上小三角皮带轮通过三角皮带将扭矩传到大皮带轮轴上，大皮带轮轴由另一端有小齿轮，动力从小齿轮传递给剪切轴上的大齿轮，大齿轮轴上装有离合机构，大齿轮平时作空转，当操作剪切时大齿轮带动剪切轴传动，剪切轴上偏心轮通过连杆带动上刀架作上下直线运动达到剪切目的：三、机器的安装机器必须安装于牢固的混凝士基础上，用地脚螺栓紧固。

该机器的基础按基础图施工。

作二次灌安装方法进行安装，并用水平仪放在工作台面进行纵、横向校正，其允许差为0.15/1000毫米。

1、机器的调整机器安装于牢固的混凝土基础后，试车前紧固四周地脚螺栓复查安装水平面（在允许的范围内左边、后边比右边、前边高些许可)：机器各部位要全面检查：按润滑图加注润滑油（脂）：调整三角皮带的松紧程度：调整压料板的弹簧松紧：调整制动带的松紧。

2、刀片间隙的调整：对各种不同厚度的板料，刃口间隙各有不同，间隙的大小与板厚关系值见图表调整刃口间隙时，用手旋转飞轮，使上刀架至下死点，将工作台上固定刀片的螺钉松开，根据剪板厚度确定间隙值，用塞尺在刀刃全长上加以测量，此时振动飞轮使上刀架上下运动数次，逐渐慢慢紧固螺栓、螺母、调整刃口间隙值达到要求为止，然后将工作台固定刀刃的全部螺栓紧固，再一次复核间隙值，直到达到要求为止。

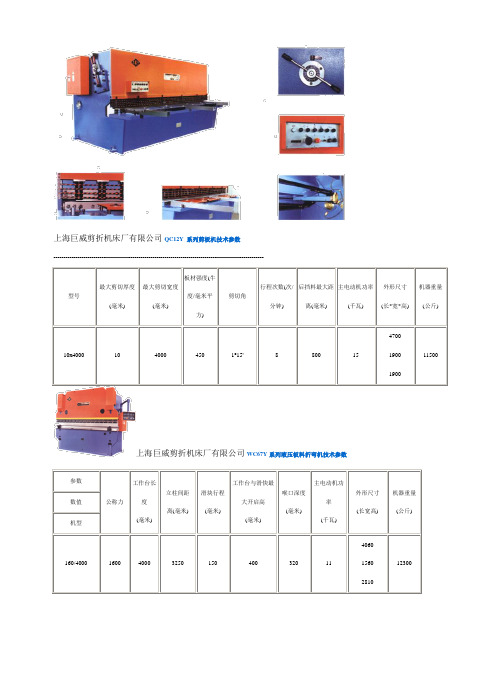

上海巨威剪折机床厂有限公司QC12Y 系列剪板机技术参数
----------------------------------------------------------------------------------------------------------
上海巨威剪折机床厂有限公司WC67Y系列液压板料折弯机技术参数
黄 石 锻 压 机 床 有 限 公 司
名 称： PPTK 系列数控液压折弯机
公称压力： 40-165吨 可折板宽： 1.25-4米
特 点：
由PPT 系列液压折弯机通过单轴或多轴实现数控； 外观简洁，造型美观大方； 操作维修方便，调节简单可靠；
采用简单、有效、精确的机械强制同步系统控制； 通过扭轴使滑块平行运动，以达到过程同步； 通过机械挡块实现终止程度。

名 称：HGN 系列液压剪板机
最大剪厚：普通钢13mm / 不锈钢8mm 剪切长度：5000mm
特 点：
外观简洁，造型美观大方； 操作维修方便，调节简单可靠；。

上海市节能产品评审委员会公告2007年12月29日根据《中华人民共和国节约能源法》、国家标准GB/T15320《节能产品评价导则》及上海市标准DB31/T214-98《节能产品评审方法和程序》的规定,经上海市节能产品评审委员会评审通过,共有十八家企业三十三个系列产品被评为2007年度上海市节能产品。

另有十三家企业十九个系列产品2007年度通过复审,继续保持上海市节能产品称号,有效期均为三年。

现予公告,名单如下:2007年度上海市节能产品名单序号12345678单位名称上海日立电器有限公司松下电工(中国)有限公司上海分公司上海罗曼电光源有限公司河村电器国际贸易(上海)有限公司上海鼓风机厂有限公司上海日用—友捷汽车电气有限公司克莱门特捷联制冷设备(上海)有限公司上海威柯空调设备有限公司产品名称SD-SW/U W 窗机用高效压缩机扁平气缸(FG )系列高效变频压缩机1.5HP 高效单汽缸旋转式压缩机5匹大规格双汽缸旋转式压缩机除湿机用高效压缩机1-1.5HP R 410A 直流变速旋转式压缩机高效空调旋转式压缩机(TH U33WC6-U )高效空调旋转式压缩机(SH 315RV-C8L U )e-Hf 高效荧光灯(含电子镇流器)储备式阴极电极的高压钠灯椭球型电弧管金属卤化物灯HID 灯用功率变换型节能镇流器紧凑型密封冷光式金属卤化物灯PAR 灯SAVE-D 电感式日光灯节电器脱硫增压风机脉宽调制(PWM )散热器风扇总成水(地)源热泵机组风冷热泵全部热回收机组排风能量回收空气处理机组法人代表俞友涌有井利英孙建康河村幸俊刘国平芮鹤建严伟立S 5S y 8N序号9101112131415161718*单位名称上海德勤环保节能科技有限公司上海圣尔诺电热材料有限公司上海集成通信设备有限公司上海靖耕照明电器有限公司上海风神环境设备工程有限公司上海斯可络压缩机有限公司上海优耐特斯压缩机有限公司上海奥蓝幕墙玻璃有限公司上海欧泰克节能门窗有限公司江苏华鹏变压器有限公司产品名称照明节电器动力设备节电器碳晶电热板非接触式射频卡计费服务终端HF 高频荧光灯电子镇流器伞形节能灯全工况空气处理机组固定式双螺杆空气压缩机优耐特斯喷油双螺杆压缩机奥蓝高效中空节能玻璃百叶中空玻璃三相油浸式电力变压器三相环氧浇注干式电力变压器预装式变电站/组合式变压器法人代表沈伟年陆上驰张康明沈兰新陆辉孙金钵孙启民林召明瞿建兴钱洪金*注:外省市委托评审2007年度通过复审的上海市节能产品名单序号12345678**********单位名称上海鼓风机厂有限公司上海新晃空调设备股份有限公司上海耐莱斯詹姆斯伯雷阀门有限公司上海光达照明有限公司上海家化联合股份有限公司上海久隆电力科技有限公司上海科达机电控制有限公司上海法维莱交通车辆设备有限公司上海四方锅炉厂上海振兴铝业有限公司上海东智屏科贸有限公司上海益格新技术工程有限公司六和环保节能(昆山)有限公司法人代表刘国平中山照隆李仲光陆泽明葛文耀沈逸培栾广富王心平庄祖德周秋芳李平智朱彤李文仁产品名称电站动叶可调轴流风机大型矿井轴流风机风机盘管机组可变风量空调机组(SDK 型)组合式空气处理机组(D 型/SGT 型)G 系列管线球阀6000系列高性能球阀800系列高性能蝶阀普通照明用自镇流荧光灯(7-13W )家安空调消毒剂家用电气智能化待机节电器高压变频调速装置KLD-(U )型车顶单元式列车空调机组角管式锅炉系列(7~70MW 热水锅炉)角管式锅炉系列(10~75t/h 蒸汽锅炉)铝合金节能门窗“爱能牌”极亲剂EGS 系列烟气余热锅炉E-S 系列节电装置*注外省市委托评审S y 8N 55。

拉直定长截断折弯一体机发布时间：2022-05-17T07:07:45.731Z 来源：《中国电气工程学报》2021年10期作者：王珂、吴文高、崔翔蔚、张浩月、宁召远、孔令涛[导读] 目前国内进行的铜管校直、定长截断、折弯等这几道工序都是分开的，并且都需要人工操作。

王珂、吴文高、崔翔蔚、张浩月、宁召远、孔令涛青岛理工大学摘要：目前国内进行的铜管校直、定长截断、折弯等这几道工序都是分开的，并且都需要人工操作。

本文拟设计一台专门针对于定长截断、校直、折弯的机器。

以满足当前夏季空调等制冷设备市场对铜管的需求。

该材料具有一定的可塑性，回弹程度较小，单一的工序便可由人工完成。

关键词：折弯；定长截断；校直一、项目简介本设计内容主要针对于空调制冷零件--铜圈折弯的制作，铜管起始为中空长桶状，直径为10毫米，具有一定塑性，需截断成50厘米并按照要求折弯使用。

传统的铜管校直并折弯的制作是依赖于手工折弯，效率相对较低，且需要投入大量的人力物力，为了提高生产效率，拟设计可编程的智能校直并定长截断折弯一体机代替手工劳动。

该机构由校直、截断、弯曲机构三大部分组成，该部分设计成定长可调，弯曲部分将截定长铜管按照零件要求弯曲成型。

二、研究目的目前国内进行的铜管校直、定长截断、折弯等这几道工序都是分开的，并且都需要人工操作。

由此本项目设计的定长截拉长折弯一体机将这些工序有机的结合在了一起。

真正的解决了这个问题，实现了全程加工实现自动化。

三、研究内容本文拟设计一台专门针对于定长截断、校直、折弯的机器。

以满足当前夏季空调等制冷设备市场对铜管的需求。

该材料具有一定的可塑性，回弹程度较小，单一的工序便可由人工完成。

本团队拟设计一台基于数控编程的智能定长截断校直折弯一体机。

（一）对整个机器加工全过程的研究（1）将铜管实现校直，并且可以调节滚轮间隙，实现一机多用。

（2）将校直的铜管进行定长截断（3）将定长截断的铜管进行一次或多次折弯。

（二）对整体模型初步设计的研究经过团队成员的多次讨论以及查询与项目相关资料、结合实际案例和借鉴现有的先进技术，我们确定了定长截断校直折弯一体机的初步设计方案，主要由均匀进料系统、定长截断系统、校直系统、多角度折弯系统三部分组成，各个结构相互配合完成铜管的折弯，对此，我们对各阶段进行了深刻的研究。

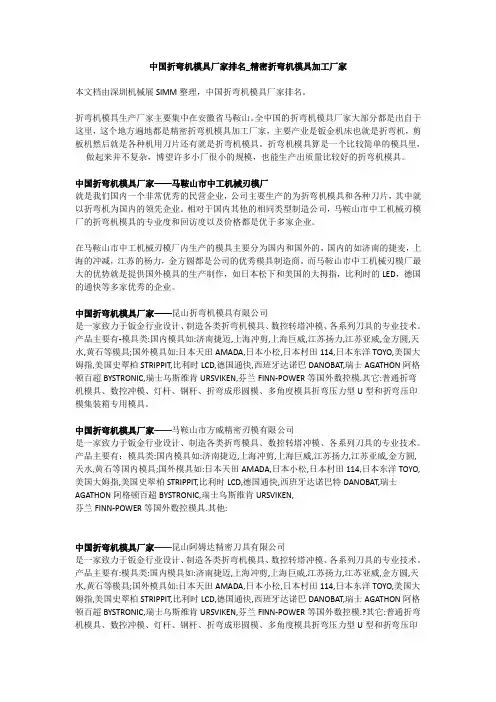

中国折弯机模具厂家排名_精密折弯机模具加工厂家本文档由深圳机械展SIMM整理，中国折弯机模具厂家排名。

折弯机模具生产厂家主要集中在安徽省马鞍山。

全中国的折弯机模具厂家大部分都是出自于这里，这个地方遍地都是精密折弯机模具加工厂家，主要产业是钣金机床也就是折弯机，剪板机然后就是各种机用刀片还有就是折弯机模具。

折弯机模具算是一个比较简单的模具里，做起来并不复杂，博望许多小厂很小的规模，也能生产出质量比较好的折弯机模具。

中国折弯机模具厂家——马鞍山市中工机械刃模厂就是我们国内一个非常优秀的民营企业，公司主要生产的为折弯机模具和各种刀片，其中就以折弯机为国内的领先企业。

相对于国内其他的相同类型制造公司，马鞍山市中工机械刃模厂的折弯机模具的专业度和回访度以及价格都是优于多家企业。

在马鞍山市中工机械刃模厂内生产的模具主要分为国内和国外的，国内的如济南的捷麦，上海的冲减，江苏的杨力，金方圆都是公司的优秀模具制造商。

而马鞍山市中工机械刃模厂最大的优势就是提供国外模具的生产制作，如日本松下和美国的大拇指，比利时的LED，德国的通快等多家优秀的企业。

中国折弯机模具厂家——昆山折弯机模具有限公司是一家致力于钣金行业设计、制造各类折弯机模具、数控转塔冲模、各系列刀具的专业技术。

产品主要有-模具类:国内模具如:济南捷迈,上海冲剪,上海巨威,江苏扬力,江苏亚威,金方圆,天水,黄石等模具;国外模具如:日本天田AMADA,日本小松,日本村田114,日本东洋TOYO,美国大姆指,美国史翠柏STRIPPIT,比利时LCD,德国通快,西班牙达诺巴DANOBAT,瑞士AGATHON阿格顿百超BYSTRONIC,瑞士乌斯维肯URSVIKEN,芬兰FINN-POWER等国外数控模.其它:普通折弯机模具、数控冲模、灯杆、钢杆、折弯成形圆模、多角度模具折弯压力型U型和折弯压印模集装箱专用模具。

中国折弯机模具厂家——马鞍山市方威精密刃模有限公司是一家致力于钣金行业设计、制造各类折弯模具、数控转塔冲模、各系列刀具的专业技术。

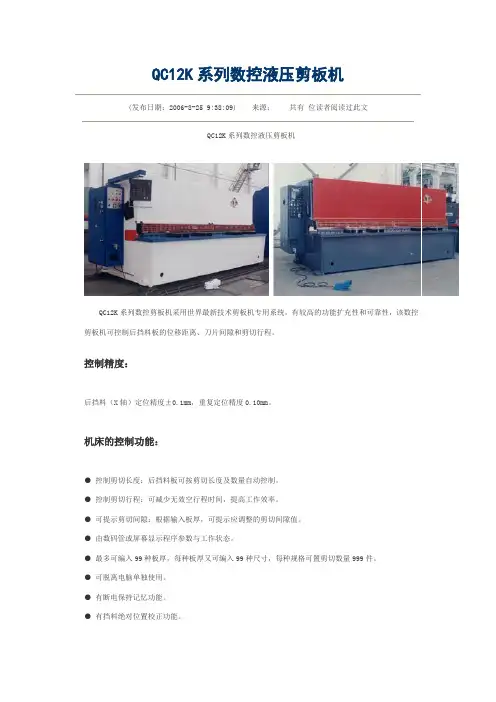

QC12K系列数控液压剪板机
(发布日期：2006-8-25 9:38:09) 来源：共有位读者阅读过此文
QC12K系列数控液压剪板机
QC12K系列数控剪板机采用世界最新技术剪板机专用系统，有较高的功能扩充性和可靠性，该数控剪板机可控制后挡料板的位移距离、刀片间隙和剪切行程。

控制精度：
后挡料（X轴）定位精度±0.1mm，重复定位精度0.10mm。

机床的控制功能：
● 控制剪切长度：后挡料板可按剪切长度及数量自动控制。

● 控制剪切行程：可减少无效空行程时间，提高工作效率。

● 可提示剪切间隙：根据输入板厚，可提示应调整的剪切间隙值。

● 由数码管或屏幕显示程序参数与工作状态。

● 最多可编入99种板厚，每种板厚又可编入99种尺寸，每种规格可置剪切数量999件。

● 可脱离电脑单独使用。

● 有断电保持记忆功能。

● 有挡料绝对位置校正功能。

QC11Y—6×4000液压闸式剪板机使用说明书
可剪板厚： 6 mm
可剪板宽： 4000 mm
出厂编号：
宏威重工机床制造
图1压料油缸
图2前支承
图3后支承
图4刀片间隙调整机构
六、机器的吊运和安装
1、机器按搬运吊装根据如图所示方法吊运（图7）。

2、机器的基础（图8）。

基础尺寸按基础图预先做好。

3、机器的安装
机器在安装固定时，应拆去工作台面上的滚球罩壳，用一米直尺量于两垫块上，再用水平仪纵横方向校正，在每1000mm允差不大于0.2mm。

七、机器的润滑
1、本机器各主要润滑点采用油枪注入式分散和润滑，各润滑点如下：
润滑点序号润滑点名称油量大小加油间隔时间润滑油种类牌号
1 上刀架后支承左右各一点中8h
钙基润滑脂
ZG-3GB491-65
机械油
N4GB443-84
2 上刀架前支承左右各一点小8h
3 左右活塞杠下端各一点小8h
4 左右后挡料丝杠螺杠各一点小8h
注：（1）钙基润滑脂50%，机械油50%混合使用。

（2）石墨锂基脂必须加30%机械油混合使用。

第一次加油使用三个月后必须更换新
图7机器吊运
图8
QC11Y—6×4000液压闸式剪板机合格证明书
可剪板厚： 6 mm
可剪板宽： 4000 mm
出厂编号：
宏威重工机床制造
（原宏威机床）。
