流量平衡阀原理
流量平衡阀是一种用于管道系统的控制阀门，其主要原理是根据管道系统中的流体流量来调节阀门开启程度，以实现流量的平衡。
流量平衡阀通常由阀体、阀芯、弹簧等组成。
当管道系统中的流体流量发生变化时，流量平衡阀会根据流量大小自动调整阀芯的开启程度，控制流体的流量保持平衡。
具体来说，流量平衡阀通过一个感应装置，监测管道系统中的流体流量。
感应装置会将流体流量的信号传递给阀芯的调节装置。
调节装置会根据信号的大小，来控制阀芯的开启程度。
当流体流量增加时，调节装置会使阀芯打开，增加管道系统的流通面积，从而减小流体的阻力，使流体流量保持平衡。
相反，当流体流量减少时，调节装置会使阀芯关闭，减小管道系统的流通面积，增加流体的阻力，从而使流体流量保持平衡。
通过这种原理，流量平衡阀能够自动调节阀门的开启程度，以实现管道系统中流量的平衡。
这样可以有效地控制管道系统中的流体流量，提高系统的稳定性和运行效率。
一、概述 最小流量控制阀是给水泵的重要设备，与125、200、300、600MW 机组锅炉给水泵配套使用。
当给水流量由于机组运行工况所限低于某一最小值时，将导致给水泵内介质汽化而使设备无法工作甚至损坏。
最小流量控制阀就是当给水流量减小到最小流量时，立即打开，介质经控制阀回到除氧器；当给水流量达到一定量时，最小流量控制阀关闭，系统进入正常工作。
运行时给水泵出口压力很高，而除氧器压力很低（0.8MPa 以下），所以，最小流量阀须承受很高的压差。
开高公司采用多级套筒小孔式节流罩，通过阀芯上下移动改变节流面积，实现流量的调节；小孔式节流罩即是一只节流元件，又是消音器，故该阀门噪音小，耐气蚀；密封面采用免冲刷结构，选用合理的耐冲刷不锈钢材料和适当的表面硬化处理，大大延长使用寿命 ；合理安排压降，通道设计顺畅，避免产生闪蒸、气蚀和涡流；平衡型阀芯设计使阀杆受力较小，操作机构较小。
该阀调节平稳、气蚀小、振动轻、噪音低、磨损小、寿命长，该阀门采用简易装配结构，拆装方便、维修简单。
另外一种结构为迷宫式节流罩。
该型阀门采用多片迷宫片叠合而成的迷宫盘构成节流件，水流在迷宫中曲折来回而节流降压，通过阀芯上下移动来改变节流面积实现调节流量。
具有抗气蚀、耐磨损、低噪音、调节平稳的特点。
是当今高压差阀门技术新潮流。
二、工作原理该系列调节阀由执行机构和阀门本体两部分构成。
执行机构可选用IQL 智能型电动执行机构或DKZ 型电动执行机构及用户指定的执行机构。
IQL 智能型电动执行机构接受DC4-20mA 信号，且输出DC4-20mA 反馈信号，实现比例控制，它无须开盖，可通过红外遥控器完成阀位限位、扭矩设定，阀位校准等各种参数的调整。
DKZ 型电动执行器性能好、价格低、通用性强。
执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。
常见流量调整阀的种类及工作原理计量收费重要通过三个途径宏观节能：首先是装设了流量调整阀，实现了流量平衡，进而克服了冷热不均现象；其次是通过温控阀的作用，利用了太阳能、家电、照明等设备的自由热；第三是提高了用热居民的节能意识，削减了开窗户等的无谓散热。
而这三条节能途径，其中有二条都是通过流量调整阀来实现的。
可见，流量调整阀，在计量收费的供热系统中，占有何等紧要的地位。
因此，如何正确的进行流量调整阀的选型设计，就显得特别紧要。
1、电动调整阀电动调整阀是适用于计算机监控系统中进行流量调整的设备。
一般多在无人值守的热力站中采纳。
电动调整阀由阀体、驱动机构和变送器构成。
温控阀是通过感温包进行自力式流量调整的设备，不需要外接电源；而电动调整阀一般需要单相220V电源，通常作为计算机监控系统的执行机构（调整流量）。
电动调整阀或温控阀都是供热系统中流量调整的最重要的设备，其它都是其辅佑襄助设备。
2、平衡阀平衡阀分手动平衡阀和自力式平衡阀。
无论手动平衡阀还是自力式平衡阀，它们的作用都是使供热系统的近端加添阻力，限制实际运行流量不要超过设计流量；换句话说，其作用就是克服供热系统近端的多余资用压头，使电动调整阀或温控阀能在一个许可的资用压头下工作。
因此，手动平衡阀和自力式平衡阀，它们都是温控阀或电动调整阀的辅佑襄助流量调整装置，但又是特别紧要的，假如选型不当，或设计不合理，电动调整阀或温控阀都不能很好工作。
2.1、手动平衡阀2.1.1、手动平衡阀的工作原理手动平衡阀是一次性手动调整的，不能够自动地随系统工况变化而变化阻力系数，所以称静态平衡阀。
手动平衡阀作用的对象是阻力，能够起到手动可调孔板的作用，来平衡管网系统的阻力，达到各个环路的阻力平衡的作用。
能够解决系统的稳态失调问题：当运行工况不同于设计工况时，循环水量多于或小于设计工况，由于平衡阀平衡的是系统阻力，能够将新的水量依照设计计算的比例平衡的调配，使各个支路的流量将同时按比例增减，依旧充足当前负荷下所对应的流量要求2.1.2、手动平衡阀的选型与设计中应注意的问题（1）阀门特性曲线决议了阀门的调整性能，如截止阀的流量曲线，假如认为95％～100％之间的流量变化是没有意义的，那么开度从0～5％即实现了流量的全程变化，这样的阀门是不能作为水利工况平衡调整使用的。
燃气灶调节阀火大小的原理
燃气灶调节阀是燃气灶的重要组成部分，它的作用是控制燃气灶火焰的大小。
燃气灶调节阀的原理是通过调节燃气的流量来控制火焰的大小。
燃气灶调节阀通常由阀门、阀芯、弹簧、手柄等部分组成。
当手柄旋转时，阀芯会随之旋转，从而改变燃气的流量。
阀芯的位置决定了燃气的流量大小，从而控制了火焰的大小。
燃气灶调节阀的调节范围通常是从最小火力到最大火力，用户可以根据需要自由调节。
当需要加大火力时，用户可以将手柄向右旋转，这会使阀芯向上移动，从而增加燃气的流量，火焰也会随之变大。
反之，当需要减小火力时，用户可以将手柄向左旋转，这会使阀芯向下移动，从而减少燃气的流量，火焰也会随之变小。
燃气灶调节阀的调节精度非常高，可以精确地控制火焰的大小。
这对于烹饪来说非常重要，因为不同的菜品需要不同的火力。
例如，煮汤需要大火，而煎鸡蛋需要小火。
通过调节燃气灶调节阀，用户可以轻松地控制火力大小，从而烹饪出美味的菜肴。
燃气灶调节阀是燃气灶的重要组成部分，它通过调节燃气的流量来控制火焰的大小。
用户可以根据需要自由调节火力大小，从而烹饪出美味的菜肴。

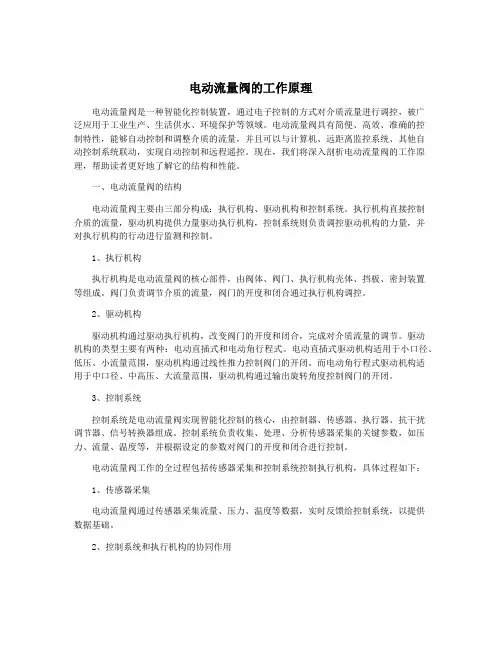

电动流量阀的工作原理电动流量阀是一种智能化控制装置，通过电子控制的方式对介质流量进行调控，被广泛应用于工业生产、生活供水、环境保护等领域。
电动流量阀具有简便、高效、准确的控制特性，能够自动控制和调整介质的流量，并且可以与计算机、远距离监控系统、其他自动控制系统联动，实现自动控制和远程遥控。
现在，我们将深入剖析电动流量阀的工作原理，帮助读者更好地了解它的结构和性能。
一、电动流量阀的结构电动流量阀主要由三部分构成：执行机构、驱动机构和控制系统。
执行机构直接控制介质的流量，驱动机构提供力量驱动执行机构，控制系统则负责调控驱动机构的力量，并对执行机构的行动进行监测和控制。
1、执行机构执行机构是电动流量阀的核心部件，由阀体、阀门、执行机构壳体、挡板、密封装置等组成。
阀门负责调节介质的流量，阀门的开度和闭合通过执行机构调控。
2、驱动机构驱动机构通过驱动执行机构，改变阀门的开度和闭合，完成对介质流量的调节。
驱动机构的类型主要有两种：电动直插式和电动角行程式。
电动直插式驱动机构适用于小口径、低压、小流量范围，驱动机构通过线性推力控制阀门的开闭。
而电动角行程式驱动机构适用于中口径、中高压、大流量范围，驱动机构通过输出旋转角度控制阀门的开闭。
3、控制系统控制系统是电动流量阀实现智能化控制的核心，由控制器、传感器、执行器、抗干扰调节器、信号转换器组成。
控制系统负责收集、处理、分析传感器采集的关键参数，如压力、流量、温度等，并根据设定的参数对阀门的开度和闭合进行控制。
电动流量阀工作的全过程包括传感器采集和控制系统控制执行机构，具体过程如下：1、传感器采集电动流量阀通过传感器采集流量、压力、温度等数据，实时反馈给控制系统，以提供数据基础。
2、控制系统和执行机构的协同作用控制系统根据传感器数据、用户设置的参数等信息，计算出阀门的开关状态，并通过执行机构进行控制。
执行机构的具体行动取决于驱动机构的类型，驱动机构识别控制系统的信号，根据信号控制阀门的开闭。

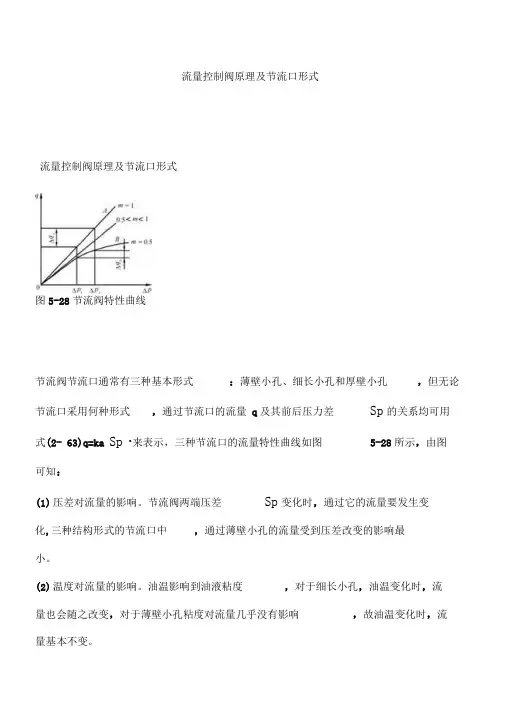

流量控制阀原理及节流口形式流量控制阀原理及节流口形式图5-28节流阀特性曲线节流阀节流口通常有三种基本形式：薄壁小孔、细长小孔和厚壁小孔，但无论节流口采用何种形式，通过节流口的流量q及其前后压力差Sp的关系均可用式(2- 63)q=ka Sp m来表示，三种节流口的流量特性曲线如图5-28所示，由图可知：(1)压差对流量的影响。
节流阀两端压差Sp变化时，通过它的流量要发生变化,三种结构形式的节流口中，通过薄壁小孔的流量受到压差改变的影响最小。
(2)温度对流量的影响。
油温影响到油液粘度，对于细长小孔，油温变化时，流量也会随之改变，对于薄壁小孔粘度对流量几乎没有影响，故油温变化时，流量基本不变。
(3)节流口的堵塞。
节流阀的节流口可能因油液中的杂质或由于油液氧化后析出的胶质、沥青等而局部堵塞，这就改变了原来节流口通流面积的大小，使流量发生变化，尤其是当开口较小时，这一影响更为突出，严重时会完全堵塞而出现断流现象。
因此节流口的抗堵塞性能也是影响流量稳定性的重要因素尤其会影响流量阀的最小稳定流量。
一般节流口通流面积越大，节流通道越短和水力直径越大，越不容易堵塞，当然油液的清洁度也对堵塞产生影响。
一般流量控制阀的最小稳定流量为0.051/min。
综上所述，为保证流量稳定，节流口的形式以薄壁小孔较为理想。
图5-29所示为几种常用的节流口形式。
图5-29(a)所示为针阀式节流口，它通道长，湿周大，易堵塞，流量受油温影响较大，一般用于对性能要求不高的场合；图5-29(b)所示为偏心槽式节流口，其性能与针阀式节流口相同，但容易制造，其缺点是阀芯上的径向力不平衡，旋转阀芯时较费力，一般用于压力较低、流量较大和流量稳定性要求不高的场合；图5-29(c)所示为轴向三角槽式节流口，其结构简单，水力直径中等，可得到较小的稳定流量，且调节范围较大，但节流通道有一定的长度，油温变化对流量有一定的影响，目前被广泛应用，图5-29(d)所示为周向缝隙式节流口，沿阀芯周向开有一条宽度不等的狭槽，转动阀芯就可改变开口大小。

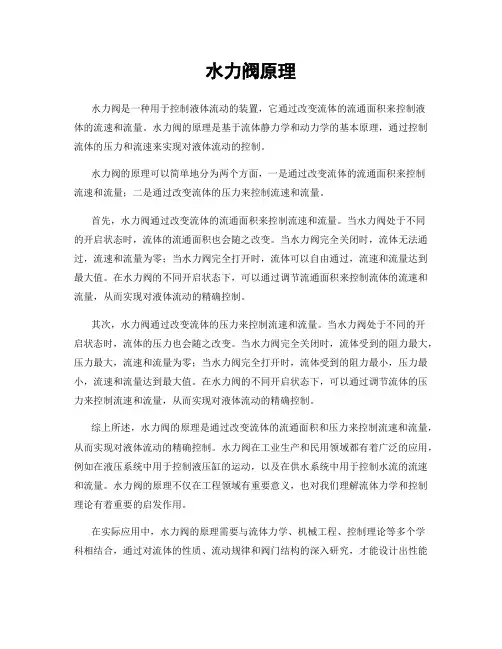

水力阀原理水力阀是一种用于控制液体流动的装置，它通过改变流体的流通面积来控制液体的流速和流量。
水力阀的原理是基于流体静力学和动力学的基本原理，通过控制流体的压力和流速来实现对液体流动的控制。
水力阀的原理可以简单地分为两个方面，一是通过改变流体的流通面积来控制流速和流量；二是通过改变流体的压力来控制流速和流量。
首先，水力阀通过改变流体的流通面积来控制流速和流量。
当水力阀处于不同的开启状态时，流体的流通面积也会随之改变。
当水力阀完全关闭时，流体无法通过，流速和流量为零；当水力阀完全打开时，流体可以自由通过，流速和流量达到最大值。
在水力阀的不同开启状态下，可以通过调节流通面积来控制流体的流速和流量，从而实现对液体流动的精确控制。
其次，水力阀通过改变流体的压力来控制流速和流量。
当水力阀处于不同的开启状态时，流体的压力也会随之改变。
当水力阀完全关闭时，流体受到的阻力最大，压力最大，流速和流量为零；当水力阀完全打开时，流体受到的阻力最小，压力最小，流速和流量达到最大值。
在水力阀的不同开启状态下，可以通过调节流体的压力来控制流速和流量，从而实现对液体流动的精确控制。
综上所述，水力阀的原理是通过改变流体的流通面积和压力来控制流速和流量，从而实现对液体流动的精确控制。
水力阀在工业生产和民用领域都有着广泛的应用，例如在液压系统中用于控制液压缸的运动，以及在供水系统中用于控制水流的流速和流量。
水力阀的原理不仅在工程领域有重要意义，也对我们理解流体力学和控制理论有着重要的启发作用。
在实际应用中，水力阀的原理需要与流体力学、机械工程、控制理论等多个学科相结合，通过对流体的性质、流动规律和阀门结构的深入研究，才能设计出性能稳定、可靠耐用的水力阀，并实现对液体流动的精确控制。
水力阀的原理是一个复杂而又精密的工程科学，它的应用将会给我们的生产生活带来更多的便利和效益。
调流调压阀工作原理
调流调压阀是一种常用于工业流体控制系统中的阀门装置，它能够根据系统需求实时调节流体的流量和压力。
其工作原理如下：
1. 流量调节原理：调流调压阀内设有一组阀门和调节机构，通过控制阀门开度大小来调节流体的流量。
当需要增大流量时，调节机构会打开阀门，使流体通过阀门的通道增加，从而增大流量。
相反，当需要减小流量时，调节机构会关闭阀门以限制流体的通过，从而减小流量。
2. 压力调节原理：调流调压阀内设有一个压力感知装置和调节机构，通过监测系统的压力来实时调节阀门的开度，从而控制流体的压力。
当系统压力高于设定值时，调节机构会适当关闭阀门以减小流体的通过，从而降低压力。
反之，当系统压力低于设定值时，调节机构会适当打开阀门以增加流体的通过，从而提高压力。
3. 调节机构原理：调流调压阀的调节机构通常采用电动装置或气动装置。
当接收到控制信号时，调节机构会根据信号指令调整阀门的开度，从而实现流速和压力的调节。
调节机构通常设有反馈装置，能够感知阀门当前的开度和实际流量/压力，并将这些信息回传给控制系统，以实现闭环控制。
综上所述，调流调压阀通过调节阀门开度来实现流量和压力的调节，提供可靠的流体控制功能。
它在各种工业领域中广泛应用，如石油化工、电力、制药等。
最小流量阀工作原理
最小流量阀，也称为调节阀，是一种用于控制流体流量的阀门。
最小
流量阀能够根据系统需求，调节介质流量并保持恒定的流量或稳定的
压力。
最小流量阀具有很多优点，例如高精度的控制、可靠性、维护
简单等，其主要工作原理是通过调整阀门开度以控制流量。
最小流量阀通常由内部部件组成，包括阀门、阀座、活塞和弹簧等。
在开启阀门之前，弹簧将阀门封闭在阀座上，防止任何介质通过，保
持系统的静止状态。
当需要调节流量时，操作人员通过旋转调节手轮
使得阀门开始打开，然后介质开始流经阀门，随着流量增加，阀门的
开度也会逐渐增加。
此时，活塞通过受控介质的流量和压力对阀门进
行反馈控制，使阀门保持在稳定的开度。
最小流量阀具有多种控制类型，包括手动、自动和电动三种。
手动控
制是最简单的控制方式，通常是通过旋转手轮进行调节。
自动控制通
常包括一些传感器和反馈回路，可以通过调节信号来控制阀门的开度。
电动控制是一种较新的控制技术，可以通过电动马达精确地控制阀门
的开度。
最小流量阀应用广泛，包括工业制造、医疗、化学以及石油天然气等
多个领域。
而在现今高度信息化的社会中，最小流量阀的优化策略和
技术也不断更新和改进，例如利用智能控制算法来优化阀门的响应时间和稳定性。
总之，最小流量阀是一种功能强大、结构简单且易于控制的阀门。
它的工作原理是通过调节阀门的开度来控制介质的流量和压力。
随着技术的不断发展，它的应用范围也在不断扩大和完善。
最小流量阀的工作原理解析1. 引言最小流量阀是一种常见的液压控制元件，用于调节流体传输系统中的流量。
它通过限制流体流经管路的最小流量，以维持系统的平衡和稳定性。
在本文中，我将详细解析最小流量阀的工作原理，包括其结构、控制方式以及在实际应用中的作用。
2. 结构最小流量阀由主体、阀芯和调节机构组成。
主体是最小流量阀的外壳，通常由金属材料制成，用于支撑和保护内部部件。
阀芯是最小流量阀的核心组成部分，它通过控制通道的开闭程度来调节流体的流量。
调节机构包括弹簧、阀盖和调节螺钉等部件，用于调整阀芯的位置和压力。
3. 工作原理当流体经过最小流量阀时，阀芯会根据流量的变化而自动调节。
当流体流量较大时，阀芯会向上移动，减小通道的开口面积，从而限制流体的流量。
当流体流量较小时，阀芯会向下移动，增大通道的开口面积，以允许更多的流体通过。
通过这种自动调节流量的方式，最小流量阀能够在流体系统中维持最小的流量，以确保系统的正常运行。
4. 控制方式最小流量阀可以通过不同的控制方式实现对流量的调节。
常见的控制方式包括手动、机械和电子控制。
手动控制是最简单的方式，通过手动旋转或推动阀芯来调节流量。
机械控制是基于机械装置实现的，通过连杆、凸轮等机械部件来控制阀芯的运动。
电子控制是最先进和精确的方式，通过传感器和控制器来监测和调节流量，可以实现自动化和远程控制。
5. 实际应用最小流量阀在各个领域的流体传输系统中广泛应用，比如液压系统、供水系统和空调系统等。
在液压系统中，最小流量阀能够平衡和稳定流体的流动，避免压力过大或过小对系统造成损坏。
在供水系统中，最小流量阀能够确保持续供水，并避免由于流量过小造成的供水不畅。
在空调系统中，最小流量阀能够调节冷却水的流量，以维持室内温度的稳定性。
6. 总结最小流量阀是一种重要的液压控制元件，通过限制流体流经管路的最小流量来维持系统的平衡和稳定性。
它采用不同的控制方式来实现对流量的调节，可以广泛应用于各种流体传输系统中。
流量放大阀的工作原理
流量放大阀的工作原理是通过控制阀门的开度来调节流体的流量，并将小流量放大为较大的流量。
具体原理如下：
1. 流体进入放大阀，经过进口通道进入阀门内部。
2. 进入阀门后，流体通过调节阀门开度的大小来控制流量。
3. 放大阀通常采用近似直线关系的流量特性，即阀门开度与流量之间存在一定的线性关系。
4. 当阀门开度较小时，流体速度较慢，流体从阀门的缝隙中流出的流量较小。
5. 随着阀门开度的增大，流体速度加快，阀门缝隙中流出的流量随之增加。
6. 当阀门完全开启时，流体的流量达到最大值。
7. 当需要调节流量时，可以通过改变阀门的开度来实现。
在工业生产中，流量放大阀通常用于控制液体或气体的流量，可以将输入的小流量放大为需要的较大流量，从而满足不同工艺过程的需求。
根据具体的需求和工艺要求，流量放大阀可以采用不同的设计和原理，如比例阀、节流阀等。
