ABB变频器参数设定及故障一览表

ACS510 报警列表报警代码面板显示故障原因2001 OVERCURRENT过流限流控制器被激活。

检查下列各项：1：电机过载。

2：加速时间过短（参数2202，2205减速时间）3：电机故障，电机电缆故障或接线错误。

2002 OVERVOLTAGE过压过压控制器被激活。

检查下列各项：1：输入电源静态或零态过压。

2：减速时间过短（参数2203，2206减速时间）2003 UNDERVOLTAGE欠压欠压控制器被激活。

检查以下内容：1：电源欠压。

2004 DIRLOCK方向锁定不允许改变方向。

可能是：1：不要改变电机的旋转方向（参数1003）2005 I/O COMMI/O 通讯现场总线通讯超时。

1：故障设置（参数3018，3019） 2：通讯设置（参数51，53）3：连接不好或导线上有超声。

2006 AI1 LOSSAI1 丢失模式输入1丢失，或者给定小于最小设定。

检查下列各项：1：检查输入源和连接。

2：设置最小值的（参数3021）3：设置报警、故障动作的（参数3001）2007 AI2 LOSSAI2 丢失模式输入2丢失，或者给定小于最小设定。

检查下列各项：1：检查输入源和连接。

2：设置最小值的（参数3022）3：设置报警、故障动作的（参数3001）2008 PANEL LOSS控制盘丢失控制盘通讯丢失：1：传动处于本地控制模式（控制盘显示LOC）2: 传动处于远程控制模式（控制盘显示REM）并对相关参数进行设置。

（检查参数3002，参数组10和参数组11的设置）2009 DEVICE OVERTEMP传动过温传动散热器过热：1：检查风机故障。

2：空气流通受阻。

3：散热器积尘。

4：环境温度过高。

5：电机过载。

2010 MOT OVERTEMP电机过温电机发热，主要是基于变频器估算或者温度反馈值。

这种报警信息表明电机过载故障，跳闸即将发生。

检查：1：检查电机过载情况。

2：调整用于估算的（参数3005～3009）。

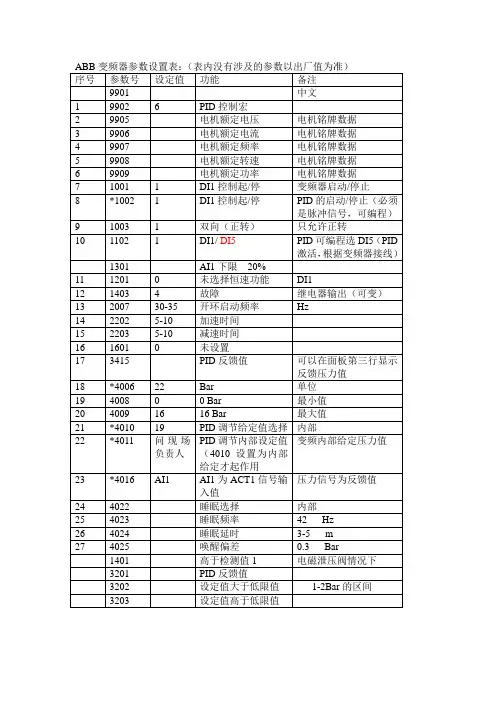

ABB变频器参数设定一览表常用基本设定值：代码英文名称中文名称范围用户设定1001 EXT1 COMMANDS外部1命令0…14 11002 EXT2 COMMANDS外部2命令0…14 11102 EXT1 / EXT2 SEL外部控制选择-6…12 71103 REF1 SELECT给定值1选择0…17，20，21 21106 REF2 SELECT给定值2选择0…17，20，21 192008 MAXIMUM FREQ最大频率0.0…500.0Hz 502102 STOP FUNCTION停车方式1=自由停车，2=积分停车 12113 START DELAY启动延时0.00…60.00s 0~22601 FLUX OPTIMIZATION允许磁通最优化0=关闭，1=打开04010 ET POINT SEL给定值选择0…19 194011 NTERNAL SETPNT内部给定值单位和换算比例是由参数4006 和4007来定义30(压力)4022 SLEEP SELECTION睡眠选择0…7, -1…-6 79902 APPLIC MACRO ( 应用宏)选择一个应用宏。

应用宏自动设置参数，使ACS550 得以完成某些特定的应用。

1 = ABB 标准宏2 = 3-线宏3 = 交变宏4 = 电动电位器宏5 = 手动/自动宏6 = PID控制宏7 = PFC控制宏8 = 转矩控制宏0 = 用户宏 1 上载-1 = 用户宏 1 存储-2 = 用户宏 2 上载-3 = 用户宏2 存储6ABB变频器故障代码一览表故障列表：故障代码控制盘上显示的故障名称故障描述及其纠正措施1 OVERCURRENT过流输出电流过大。

检查和排除：* 电机过载。

* 加速时间过短( 参数2202 ACCELER TIME 1（加速时间1）和2205ACCELER TIME 2 （加速时间2）)。

* 电机故障，电机电缆故障或接线错误。

ABB变频器故障代号明细表
一、概述
ABB变频器是广泛应用于工业自动化领域的调节器，能够对交流电动机的速度进行精确控制。

然而，在使用过程中可能会出现各种故障，这些故障会通过故障代号（Fault Code）来提示用户。

本文档详细介绍了ABB变频器的故障代号及其含义，帮助用户快速诊断和解决问题。

二、故障代号明细表
三、故障处理流程
1. 根据故障代号查询本表，了解故障描述和解决方案。

2. 根据解决方案，排除故障原因。

3. 若无法解决问题，请联系ABB技术支持部门或专业维修人员进行检修。

四、注意事项
1. 在处理故障时，请确保安全，遵守相关操作规程。

2. 在调整参数或运行模式时，请务必按照实际需求进行，避免因设置不当导致设备损坏。

3. 定期对变频器进行维护和检修，确保设备正常运行。

本文档仅供参考，具体问题请以实际情况为准。

如有疑问，请联系ABB技术支持部门。

ABB变频器故障代号明细表引言
本文档旨在提供ABB变频器故障代号的详细清单，以便用户在遇到故障时能够准确识别和解决问题。

这些故障代号明细将帮助用户快速定位故障，并采取适当的措施进行修复。

变频器故障代号明细
以下是ABB变频器故障代号的详细表格：
*注意：以上故障代号仅供参考，具体故障解决方法应根据实际情况进行调整。

*
结论
本文档提供了ABB变频器故障代号的明细表，以帮助用户在遇到故障时准确识别问题并采取适当的措施。

用户应根据实际情况对故障代号进行分析和解决，以确保设备正常运行。

请注意，本文档中的内容仅供参考，具体的故障解决方法可能需要根据实际情况进行调整和确认。

谢谢阅读！。

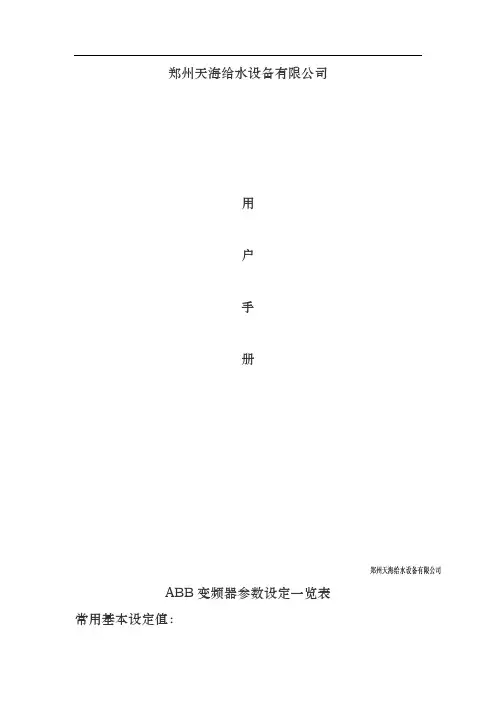

郑州天海给水设备有限公司
用
户
手
册
ABB变频器参数设定一览表常用基本设定值：
故障列表：
与参数设置冲突有关的故障代码在下表中给出。

参数值不一致。

检查：
报警列表：
Start Enable ）信号丢失。

报警代码：
小草急急忙忙的返青依旧；细雨迷迷濛濛的飘洒依旧。

盈盈月下来，照亮你的山歌依旧；灿灿星升起，白杨树绿影婆娑依旧。

好风似水，不惊你安眠依旧；鸟儿呢哝，爱的春天依旧。

可我，望尽了我的花季，望尽了长长的一路落英缤纷呵！岑凯伦的绵绵春雨依旧，戴望舒的深深雨巷依旧！
漂泊的船，寻找一个温馨港口；孤寂的心，渴望一声温暖问候。

是你在我最落寞的时候，把亲切放在我左右；是你在我最失意的时候，把慰藉放在我心头。

红酥手，黄藤酒；春如旧，人空瘦。

蝴蝶双飞影孤单，泪痕红浥鲛绡透！
那一叶小舟，那一双眼眸，望穿了几层山水几层楼？那一缕相思，那一缕离愁，孤独了多少暮风晨雨后？
春风依旧，桃花依旧；春水依旧，明月依旧；渡口依旧，时光依旧。

前世的情缘，今生的守候，多少次梦里相逢，追忆难收，点点相思堆成无言的愁。

红尘多少爱，化作春水流。

时光悠悠，岁月悠悠；韶华易逝真情难留。

忘情川上谁因离恨泪流？三生石前谁为痴情消廋？
纵然我望断天涯孤独依旧，在桃花飘落的渡口，我依然会为你采撷相思的红豆；在海鸥飞翔的码头，我依然会为你升起祝福的星斗。

你若微笑，我青山妩媚；你若安好，我绿水无忧！
你若想我，我春风盈袖；你若念我，我春住心头！。

参数设定ABB变频器：一次风变频器参数：Group 10：输入命令1001 8=控制盘；1003 1=正转Group 11：给定选择1103 2=给定来自AI2Group 13：模拟输入1304 AI2低限；1305 AI2高限Group 14：继电器输出1401 2=run；1402 4=FAULT(故障)Group 15：模拟输出反馈AO2最小值；1511 AO2最大值Group 16：系统控制1602 0=锁定1603 密码358二次风变频器参数：Group 10：输入命令1001 1=DI1控制Group 11：给定选择1103 2=给定来自AI2；1107(给定2最小值)；1108(给定2最大值) Group 13：模拟输入1304 AI2低限；1305 AI2高限Group 14：继电器输出1401 2=run；1402 4=FAULT(故障)Group 15：模拟输出反馈AO2最小值；1511 AO2最大值AI-808智能仪表：HIAL 上限报警LoAL 下限报警Sn 输入规格dIP 小数点位置dIL 输出下限dIH 输出下限Loc=808 密码AI-700智能仪表：HIAL 上限报警LoAL 下限报警INP 输入规格dPt 小数点位置SCL 输入下限SCH 输入下限Loc=808 密码AI-500智能仪表：HIAL 上限报警LoAL 下限报警INP 输入规格dPt 小数点位置SCL 输入下限SCH 输入下限Loc=808 密码AI-704M智能仪表：HIAL1-4 上限报警LoAL1-4 下限报警Sn1-4 输入规格dIP1-4 小数点位置dIL1-4 输入下限dIH1-4 输入下限Loc=808 密码Cn=4（四路巡检）AI-706M智能仪表：HIAL1-6 上限报警LoAL1-6 下限报警Sn1-6 输入规格dIP1-6 小数点位置dIL1-6 输入下限dIH1-6 输入下限Loc=808 密码Cn=6（六路巡检）。

ABB变频器故障列表.Copyright year ABB.All rights reserved. - 1 -6/17/2009Insert imagehereInsert imagehereInsert imagehereACS800 and 600ACS800 and 600ACS800 and 600ACS800 and 600 Commision CommisionCommisionCommisionGuide andGuide andGuide andGuide and Thoubleshooting Thoubleshooting Thoubleshooting ThoubleshootingACS800 /600ACS800 /600ACS800 /600ACS800 /600调试指导与故障分析调试指导与故障分析Copyright year ABB - 2 -ContentContentContentContent 内容内容1.Drive units fault传动单元故障2.Fieldbus fault现场总线故障Copyright year ABB - 3 -1. Drive units fault传动单元故障Copyright year ABB - 4 -DC OVERVOLTAGEDC OVERVOLTAGEDC OVERVOLTAGEDC OVERVOLTAGE————————1 1 1 1Possible ReasonDeceleration time istoo short.减速时间过短。

Action[1]Set longer ramp time or use brake unit.设置更长的斜坡时间或使用制动单元。

[2]Use Coasting Stop to Stop Function(if applicable).使用自由停车方式（如果允许）。

[3]Resistance of the Braking Resistor is too high.制动电阻的阻值过高。

ABB故障一览表●ACS800TEMP（4210）传动单元IGBT温度过高。

故障跳闸极限为100%。

检查环境条件；检查通风状况和风机运行情况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。

●ACS TEMP xx y（4210）并行连接的逆变器单元模块内部过温。

x=逆变器模块号，y=相。

检查环境条件；检查通风状况和风机运行情况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。

●AI＜MIN FUNC（8110）（可编程的故障保护30.01）模拟控制信号低于最小允许值。

可能由于不正确的信号等级或控制电缆出现故障。

检查模拟控制信号的传输等级是否一致；检查控制电缆的连接；检查故障功能参数。

●BACKUP ERROR在恢复PC储存的传动参数备份时出错。

重试；检查连接；检查参数与传动单元是否匹配。

●BC OVERHEAT（7114）制动斩波器过载停止传动，冷却斩波器；检查27组参数设置；检查制动周期是否满足允许值；检查传动单元的交流供电电压是否过大。

●BC SHORT CIR（7113）制动斩波器IGBT短路更换制动斩波器；确认制动电阻已连接，并完好。

●BRAKE ACKN（FF74）无法预料的制动确认信号状态。

检查42组参数；检查制动确认信号的连接。

●BR BROKEN（7110）制动电阻器没有连接或已经损坏。

制动电阻器的电阻等级太高。

检查电阻器和电阻器的连接；检查电阻等级是否满足规定。

●BR OVERHAT（7112）制动电阻器过载。

停止传动，冷却电阻器；检查27组参数设置；检查制动周期是否满足允许值；检查传动单元的交流供电电压是否过大。

●BR WIRING（7111）制动电阻连接错误。

检查电阻器的连接；确认制动电阻器未被损坏。

●CHOKE OTEMP（FF81）传动输出滤波器的温度过高，此监控功能用于升压传动。

停止传动，让它冷却；检查环境温度；检查滤波器风机的旋转方向及通风条件。
