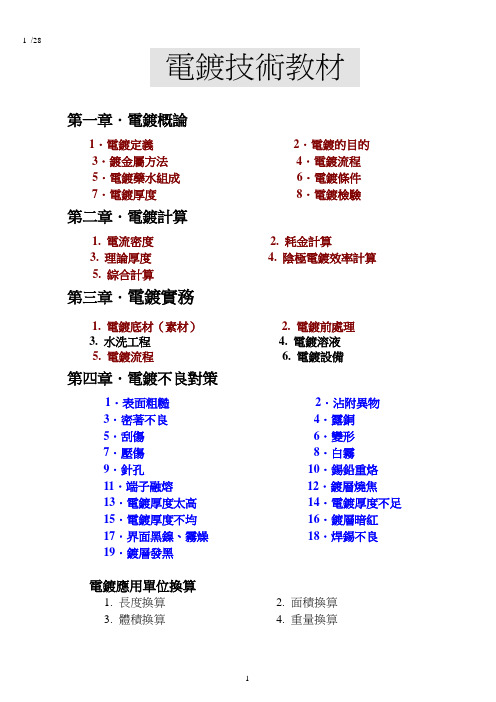

第一章．電鍍概論1．電鍍定義2．電鍍的目的3．鍍金屬方法4．電鍍流程5．電鍍藥水組成6．電鍍條件7．電鍍厚度8．電鍍檢驗第二章．電鍍計算1. 電流密度2. 耗金計算3. 理論厚度4. 陰極電鍍效率計算5. 綜合計算第三章．電鍍實務1. 電鍍底材（素材）2. 電鍍前處理3. 水洗工程4. 電鍍溶液5. 電鍍流程6. 電鍍設備第四章．電鍍不良對策1．表面粗糙2．沾附異物3．密著不良4．露銅5．刮傷6．變形7．壓傷8．白霧9．針孔10．錫鉛重烙11．端子融熔12．鍍層燒焦13．電鍍厚度太高14．電鍍厚度不足15．電鍍厚度不均16．鍍層暗紅17．界面黑鎳、霧燥18．焊錫不良19．鍍層發黑電鍍應用單位換算1. 長度換算2. 面積換算3. 體積換算4. 重量換算第一章．電鍍概論1. 電鍍定義：電鍍為電解鍍法金屬法之簡稱。
電鍍乃是將鍍件(制品)，浸於含有欲鍍上金屬的離子溶液，接通陰極，另一端置適當陽極（可溶性或不溶性），通以直流電後，鍍件的表面即析出一層金屬薄膜的方法。
2．電鍍的目的：1．增進美觀(如光亮、色澤)2．提升抗環境能力(如抗蝕、耐熱、耐磨等)3．提升密著能力(如打底電鍍)4．配合後加工制程（如焊接、折彎）5．提升使用功能(如導電、潤滑、強度、彈性等)6．降低制造成本(如取代物)3．鍍金屬方法：1．電解鍍金法(俗稱電鍍)2．化學鍍金法(俗稱化學電鍍)3．熔融鍍金法4．熔射鍍金法5．氣相鍍金法(俗稱真空電鍍)6．沖挈鍍金法(俗稱機械電鍍)4．電鍍流程：(未含水洗工程)1．研磨polish (機械、化學、電解)2．前處理pretreatment (脫脂、活化、清潔)3．電鍍electroplating (鍍底、選鍍)4．後處理aftertrcatment (著色封孔上臘)5. 乾燥drying (air ，heater ，IR)5．電鍍藥水組成：1．純水2．金屬鹽3．陽極解離助劑4．導電鹽5．緩衝劑6．添加劑(如光澤劑、平滑劑、軟劑、濕潤劑、抑制劑等) 6．電鍍條件：1．電流密度(鍍液特性，鍍件結構)2．電鍍位置(陰陽極相對距離、位置)3．攪拌狀況(速度←→穩定度)4．電流波形(濾波度, PR, 脈波等)5．陽極(可溶性, 不可溶性,輔助性)6．鍍液溫度(Λu-50℃,Ni-55℃,SnPb-20℃)7．PH值(酸性, 中性,鹼性)8．比重(粘度←→導電度)9．鍍液組成分為(金屬離子含量、比例等)7．電鍍厚度：在現今電子連接器端子之電鍍厚度的表示法：有(1)μn (micro inch )微英寸，即是10–6inch，(2)μm(micrometer)微米，即是１0－６M。
电镀铜（二）3.4操作条件的影响3.4.1温度温度对镀液性能影响很大，温度提高，会导致允许的电流密度提高，加快电极反应速度，但温度过高，会加快添加剂的分解，使添加剂的消耗增加，同时镀层光亮度降低，镀层结晶粗糙。
温度太低，虽然添加剂的消耗降低，但允许电流密度降低，高电流区容易烧焦。
一般以20-300C为佳。
3.4.2电流密度当镀液组成，添加剂，温度，搅拌等因素一定时，镀液所允许的电流密度范围也就一定了，为了提高生产效率，在保证镀层质量的前提下，应尽量使用高的电流密度。
电流密度不同，沉积速度也不同。
表8-5给出了不同电流密度下的沉积速度(以阴极电流效率100％计）。
表8-5 电流密度与沉积速度镀液的最佳电流密度一定，但由于印制电板的图形多种多样，难以估计出准确的施镀面积，也就难以得出一个最佳的电流值。
问题的症结在于正确测算图形电镀的施镀面积。
下面介绍三种测算施镀面积的方法。
1）膜面积积分仪：此仪器利用待镀印制板图形的生产底版，对光通过与阻挡不同，亦即底版黑色部分不透光，而透明部分光通过，将测得光通量自动转换成面积，再加上孔的面积，即可算出整个板面图形待镀面积。
需指出的是，由于底片上焊盘是实心的，多测了钻孔时钻掉部分的面积，而孔壁面积只能计算，孔壁面积S=πDH,D一孔径，H一板厚，每种孔径的孔壁面积只要算出一个；再乘以孔数即可。
此法准确，但价格较贵，在国外已推广使用，国内很多大厂家也在使用。
2）称重计量法：剪取一小块覆铜箔单面板，测量出一面的总面积，将板子在800C烘干1小时，干燥冷至室温，用天平称取总重量（Wo）.在此板上作阴纹保护图形，蚀掉电镀图形部分的铜箔，清洗后按上法烘干称重，得除去电镀图形铜箔后的重量（W1）,最后全部蚀刻掉剩余铜箔，清洗后按上法干燥称重，得无铜箔基体的净重（W2）,按下式可算出待电镀图形的面积S:S=S0X(W0-W1)/(W0-W2)式中：S0 覆铜箔板的面积。
(W0-W1) 电镀图形部分铜箔重量。
第1篇一、电镀工艺的基本原理电镀工艺的基本原理是利用电解质溶液中的金属离子在电极表面还原成金属，从而在工件表面形成一层金属薄膜。
电镀过程中，工件作为阳极，金属离子作为阴极，电解质溶液作为介质。
1. 电解质溶液：电解质溶液是电镀工艺的核心，它含有待镀金属的离子。
根据镀层材料的不同，电解质溶液的种类也有所区别。
2. 阳极：阳极是电镀过程中提供金属离子的电极，通常使用与镀层材料相同的金属或导电材料。
3. 阴极：阴极是电镀过程中沉积金属薄膜的电极，通常使用工件。
4. 外加电源：外加电源提供电镀过程中的电流，促使电解质溶液中的金属离子还原成金属。
二、电镀工艺流程1. 工件预处理：工件预处理是电镀工艺的第一步，主要包括表面清洗、去油、去锈、去氧化膜等，以确保工件表面干净、平整。
2. 电镀液配制：根据镀层材料的要求，配制相应的电解质溶液。
3. 电镀：将工件放入电解质溶液中，接通电源，使工件成为阴极，阳极接通电源。
在电解过程中，金属离子在工件表面还原成金属，形成镀层。
4. 镀层后处理：镀层后处理包括清洗、干燥、抛光等，以提高镀层的质量和外观。
5. 检验：对镀层进行质量检验，确保镀层厚度、均匀性、结合力等符合要求。
三、电镀工艺分类1. 按镀层材料分类：包括镀锌、镀镍、镀铜、镀银、镀金等。
2. 按镀层用途分类：包括装饰性电镀、功能性电镀、耐磨性电镀、耐腐蚀性电镀等。
3. 按电镀工艺分类：包括酸性电镀、碱性电镀、中性电镀、盐浴电镀等。
四、电镀工艺应用1. 金属制品：电镀工艺广泛应用于金属制品的表面处理，如汽车零部件、自行车、手表、首饰等。
2. 电子产品：电镀工艺在电子产品中的应用非常广泛，如手机、电脑、家电等。
3. 医疗器械：电镀工艺可以提高医疗器械的耐腐蚀性和耐磨性，如手术刀、牙科器械等。
4. 建筑材料：电镀工艺在建筑材料中的应用包括镀锌钢管、镀锌铁丝等。
5. 航空航天：电镀工艺在航空航天领域的应用包括飞机、火箭等零部件的表面处理。
电镀镀铜原理电镀是一种利用电化学原理将金属离子沉积到导体表面的方法。
电镀镀铜是一种常见的电镀工艺，在电子、通信、汽车等领域有着广泛的应用。
电镀镀铜的原理主要包括电解液、阳极、阴极和电流等要素。
下面将详细介绍电镀镀铜的原理及相关知识。
首先，电镀镀铜的原理是利用电解液中的铜离子在电流的作用下沉积到导体表面。
电解液中的铜离子是通过铜盐溶液或酸性铜盐溶液提供的。
在电镀过程中，阳极是铜板或铜棒，而阴极则是需要进行镀铜的导体表面。
当外加电流通过电解液时，铜离子会向阴极移动，与阴极上的金属离子结合，从而在导体表面形成一层均匀的铜镀层。
其次，电镀镀铜的原理还涉及电流密度的控制。
电流密度是指单位面积上通过的电流量，它对电镀的均匀性和质量起着重要作用。
在电镀过程中，需要根据不同的导体形状和表面特性来控制电流密度，以确保铜镀层的均匀性和致密性。
通常情况下，电流密度较大的地方会形成较厚的铜镀层，而电流密度较小的地方则会形成较薄的铜镀层。
另外，电镀镀铜的原理还与电解液的温度、搅拌速度、PH值等因素有关。
这些因素会影响电解液中铜离子的浓度和运动速度，进而影响铜镀层的厚度和质量。
在实际生产中，需要根据具体的工艺要求和产品特性来合理控制这些因素，以确保电镀效果符合要求。
总的来说，电镀镀铜的原理是利用电化学原理将铜离子沉积到导体表面，通过控制电流密度和电解液的各项参数，实现对铜镀层厚度和质量的精确控制。
电镀镀铜工艺在现代工业生产中有着重要的应用，它不仅可以提高导体的导电性能和耐腐蚀性能，还可以美化产品表面，增加产品的附加值。
因此，深入理解电镀镀铜的原理对于提高生产效率和产品质量具有重要意义。
综上所述，电镀镀铜的原理涉及电解液、阳极、阴极、电流密度等多个方面的因素，通过合理控制这些因素可以实现对铜镀层厚度和质量的精确控制。
电镀镀铜工艺在现代工业生产中有着广泛的应用前景，对于提高产品质量和附加值具有重要意义。
电镀铜工艺原理
电镀铜是一种常见的金属表面处理工艺，其主要原理是通过电解作用，在金属表面镀上一层均匀的铜膜，提高金属的质量和美观度。
在电镀铜的过程中，常用的电解液是含有铜离子的溶液。
在电极槽中，放置有被镀件作为阴极，以及被称为“铜源”的铜板或铜丝作为阳极。
在通电的情况下，铜离子从铜源中溶解出来，由电解液向阴极移动，并在阴极表面沉积下来，形成一层均匀的铜镀层。
电镀铜的质量和均匀性与电流密度、电解液浓度、温度、PH值等多个因素相关。
因此，在进行电镀铜之前，需要对电镀工艺参数进行仔细地调节和控制，以确保铜镀层的厚度和均匀性符合要求。
除了提高金属表面的美观度，电镀铜还具有很好的耐腐蚀性和导电性。
这使得电镀铜广泛应用于电子、电器、机械等行业中，尤其是在制造电子电路板、连接器、导电线路等方面发挥着重要作用。
然而电镀铜也存在一定的安全问题，如电镀液中含有有毒物质，通电时也需注意安全。
另外，电镀铜工艺也需要严格遵守环保法规，否则会对环境造成严重的污染。
综上所述，电镀铜是一种重要的金属表面处理工艺，其工艺参数调节、安全措施以及环保要求都是需要重视的。
只有加强对电镀铜工艺的研究和掌握，才能更好地发挥其作用，并在实践中不断完善和创新。

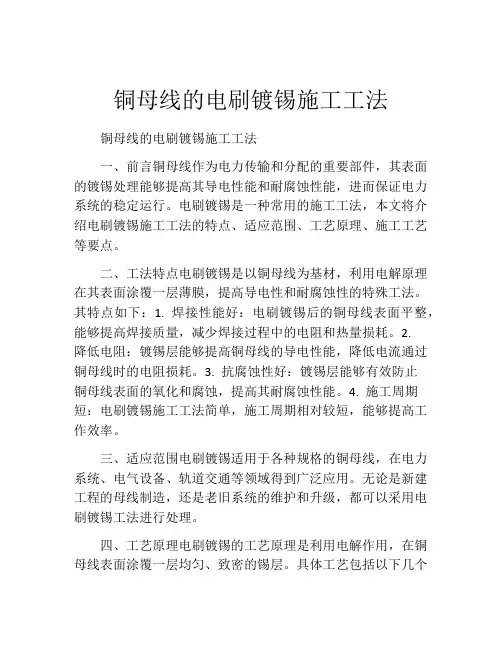

铜母线的电刷镀锡施工工法铜母线的电刷镀锡施工工法一、前言铜母线作为电力传输和分配的重要部件，其表面的镀锡处理能够提高其导电性能和耐腐蚀性能，进而保证电力系统的稳定运行。
电刷镀锡是一种常用的施工工法，本文将介绍电刷镀锡施工工法的特点、适应范围、工艺原理、施工工艺等要点。
二、工法特点电刷镀锡是以铜母线为基材，利用电解原理在其表面涂覆一层薄膜，提高导电性和耐腐蚀性的特殊工法。
其特点如下：1. 焊接性能好：电刷镀锡后的铜母线表面平整，能够提高焊接质量，减少焊接过程中的电阻和热量损耗。
2.降低电阻：镀锡层能够提高铜母线的导电性能，降低电流通过铜母线时的电阻损耗。
3. 抗腐蚀性好：镀锡层能够有效防止铜母线表面的氧化和腐蚀，提高其耐腐蚀性能。
4. 施工周期短：电刷镀锡施工工法简单，施工周期相对较短，能够提高工作效率。
三、适应范围电刷镀锡适用于各种规格的铜母线，在电力系统、电气设备、轨道交通等领域得到广泛应用。
无论是新建工程的母线制造，还是老旧系统的维护和升级，都可以采用电刷镀锡工法进行处理。
四、工艺原理电刷镀锡的工艺原理是利用电解作用，在铜母线表面涂覆一层均匀、致密的锡层。
具体工艺包括以下几个步骤：1. 预处理：将铜母线表面进行清洗、除油、除氧等处理，以确保镀锡效果的质量。
2. 电解液配制：根据实际需要，配置镀锡所需的电解液，包括锡盐、助剂等。
3. 镀锡操作：将铜母线浸入电解液中，通过电流控制，使铜母线表面镀上一层均匀的锡层。
4. 清洗处理：将镀锡后的铜母线进行清洗和除渣，以保证镀锡层的附着力和质量。
五、施工工艺 1. 铜母线的表面处理：对铜母线进行清洗、除油、除氧等处理，以保证表面干净。
2. 覆盖保护：在铜母线接头、焊接处等需要保护的部位覆盖保护剂，避免影响镀锡效果。
3. 电解液配置：根据实际需要配制电解液，包括锡盐、助剂等。
4. 电刷镀锡：将铜母线浸入电解槽中，通过电极将电流引入槽内，使铜母线表面均匀镀上锡层。
电镀黄铜生产工艺电镀黄铜是一种常见的表面处理技术，其主要目的是提高黄铜制品的耐腐蚀性能和美观度。
电镀黄铜的生产工艺主要包括前处理、电镀、后处理等步骤。
首先，在进行电镀黄铜之前，需要对黄铜制品进行前处理。
前处理主要包括除油、除锈等步骤。
首先，将黄铜制品浸泡在碱性溶液中，通过搅拌或超声波清洗除去表面的油污。
然后，使用酸性溶液去除黄铜制品表面的氧化层和锈蚀。
此外，还可以采用机械方法，如喷砂、抛光等，去除黄铜制品表面的污垢和不平整。
接下来，进行电镀黄铜的工艺步骤。
电镀黄铜通常采用直流电镀方法。
首先，将黄铜制品作为阴极，放置在含有黄铜离子的电解液中。
然后，将阳极（通常为黄铜板）放置在电解槽中，与黄铜制品相连接。
通过施加电流，将黄铜阳极上的金属溶解成黄铜离子，并在黄铜制品的表面上还原沉积。
在电镀黄铜的过程中，需要控制电镀时间和电流密度等因素，以获得理想的镀层厚度和质量。
一般来说，电镀时间越长，镀层的厚度越大。
而电流密度越高，镀层的质量越好。
在电镀过程中，还需要定期检查电解液的成分和pH值，以保持良好的电镀效果。
最后，进行电镀黄铜的后处理。
后处理主要包括洗净、抛光、封闭等步骤。
洗净是将电镀完成的黄铜制品浸泡在水中，去除表面残留的电解液和杂质。
抛光是使用抛光机或手工磨光，使黄铜制品表面光亮。
封闭是通过使用密封剂，使黄铜制品表面形成一层保护膜，增加其耐腐蚀性能和寿命。
总之，电镀黄铜的生产工艺包括前处理、电镀、后处理等步骤。
通过合理控制各个步骤的参数，可以获得具有良好表面处理效果和耐腐蚀性能的电镀黄铜制品。
镀铜工艺流程|化学镀铜工艺与电镀铜工艺的区别镀铜工艺流程镀铜工艺种类不止一种，也不是三言两语就能说清楚的，镀铜工艺特点包括了优点和缺点。
我们先来说下什么是镀铜工艺?镀铜工艺通常分为化学镀铜工艺和电镀铜工艺。
化学镀铜工艺是在有钯等催化活性物质的表面，通过甲醛等还原剂的作用，使铜离子还原析出。
化学镀铜工艺是相对于电镀铜工艺的优势主要有基体范围广泛,镀层厚度均匀,工艺设备简单,镀层性能良好等一系列优势。
电镀铜工艺，PCB制造业中，电镀铜已经应用许多年了，印制板电镀铜溶液属酸性溶液，具有高酸低铜特点，有极好的分散能力和深镀能力镀后的铜层有光泽性。
通俗的说，镀铜工艺其实是一种表面处理技术，在金属表面上镀上一薄层其它金属或合金起保护、美观的作用。
只要你需要保护的，认为有价值的，都可以给它镀上。
镀铜工艺种类1、化学镀铜工艺：是电路板制造中的一种工艺，通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。
2、电镀铜工艺：用于铸模，镀镍，镀铬，镀银和镀金的打底，修复磨损部分，防止局部渗碳和提高导电性。
电镀铜工艺分为碱性镀铜和酸性镀铜二法。
电镀铜工艺也可以分为以下几个（1）氰化镀铜工艺：氰化物镀铜是应用最早和最广泛的镀铜工艺方法。
镀液主要由铜氰络合物和一定量的游离氰化物组成，呈强碱性。
（2）硫酸盐镀铜工艺：氰化物镀铜，硫酸盐镀铜工艺早期应用于塑料电镀、电铸、精饰等方面，包括装饰层和功能镀层。
在电子工业中较早的应用是印刷电路、印刷板、电子接触元件。
（3）焦磷酸盐镀铜工艺。
（4）无氰镀铜工艺：无氰镀铜工艺完全取代传统氰化镀铜工艺和光亮镀铜工艺，适用于任何金属基材：纯铜、铜合金、铁、不锈钢、锌合金压铸件、铝、铝合金工件等基材上，挂镀或滚镀均可。
镀铜工艺流程1、化学镀铜工艺步骤：膨胀→去钻污→中和→除油→微蚀→预浸→活化→加速→化学镀铜。
2、电镀铜工艺步骤：(1)氰化镀铜工艺步骤：1、浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗。

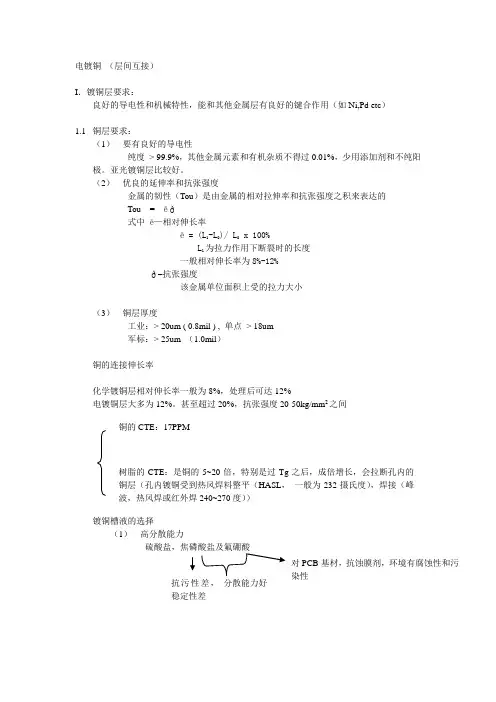

电镀铜 （层间互接）I ．镀铜层要求：良好的导电性和机械特性，能和其他金属层有良好的键合作用（如Ni,Pd etc ）1.1 铜层要求：（1） 要有良好的导电性纯度 > 99.9%，其他金属元素和有机杂质不得过0.01%，少用添加剂和不纯阳极。
亚光镀铜层比较好。
（2） 优良的延伸率和抗张强度金属的韧性（Tou ）是由金属的相对拉伸率和抗张强度之积来表达的Tou = ēð式中 ē—相对伸长率ē = (L 1-L 0)/ L 0 x 100%L 1为拉力作用下断裂时的长度一般相对伸长率为8%-12%ð—抗张强度该金属单位面积上受的拉力大小（3） 铜层厚度工业：> 20um ( 0.8mil ) , 单点 > 18um军标：> 25um （1.0mil ）铜的连接伸长率化学镀铜层相对伸长率一般为8%，处理后可达12%电镀铜层大多为12%。
甚至超过20%，抗张强度20-50kg/mm 2之间镀铜槽液的选择（1） 高分散能力铜的CTE ：17PPM 树脂的CTE ：是铜的5~20倍，特别是过Tg 之后，成倍增长，会拉断孔内的铜层（孔内镀铜受到热风焊料整平（HASL ， 一般为232摄氏度），焊接（峰波，热风焊或红外焊240~270度））抗污性差，稳定性差 对PCB 基材，抗蚀膜剂，环境有腐蚀性和污染性 分散能力好（2） 抗污性（3） 稳定性（4） 操作保护常见酸铜镀液高分散能力要求：高酸低铜高韧性： 低铜高酸或中等，偏低电流实现波浪板电镀铜机理：（1） 电极反应：酸性硫酸铜镀液在直流作用下，在阴，阳极上将反应Cu 2+/Cu 0 = + 0.34V < Cu +/Cu 0 = +0.51V ，所以在阳极上的反应为：Cu 0 – 2e → Cu 2+在少数情况下，铜阳极也可能产生如下溶解反应：Cu 0 – e → Cu +镀液中有足够的H 2SO 4,O 2 , Cu +→ Cu 2+2 Cu + + 1/2O 2 + 2H + → 2 Cu 2+ + H 2O酸度不足时，2 Cu + + 2H 2O → 2 Cu(OH) + 2H +（2） 深孔电镀：E △ =J 为阴极电流密度；L 为板厚；K 为电导率；D 为孔径低酸类高酸类活化镀液 磷阳极长黑膜 Cu 2O + H 2O JL 22KD镀铜中成分作用（1）硫酸铜，主盐提铜铜浓度，可以提高阴极电流密度的上限值，从而提高阴极电流效率，沉积效率。
