PCDMIS操作手册介绍PCDMIS是一款广泛应用于三坐标测量机的软件。
本操作手册旨在帮助用户了解PCDMIS的基本操作，并提供相关的指导和技巧。
安装和启动1.下载并安装PCDMIS软件。
2.运行PCDMIS，点击“新建程序”来创建一个新的测量程序。
界面和工具栏PCDMIS的主界面由以下几个主要组件组成：1.菜单栏：包含了各种菜单和命令。
2.工具栏：提供了常用操作的快捷按钮。
3.图形区域：用于显示三维模型、测量路径等。
4.数据区域：显示测量结果和相关信息。
创建测量程序在PCDMIS中，测量过程通过创建程序来完成。
1.点击“新建程序”按钮，输入程序名称并选择所需的测量模板。
2.在主界面中，通过工具栏中的绘图工具来创建测量路径。
3.设置测量参数和目标对象，并进行相关的校准操作。
4.在程序中添加需要测量的特征和测量点。
运行测量程序在创建完测量程序后，可以通过以下步骤来运行测量：1.确保三坐标测量机连接正常，并准备好待测件。
2.在PCDMIS中选择要运行的程序。
3.通过菜单栏中的“执行”命令来开始测量。
4.PCDMIS将根据程序中定义的测量路径和参数进行测量，并显示测量结果。
分析和导出数据PCDMIS还提供了丰富的数据分析和导出功能，方便用户对测量结果进行进一步分析和处理。
1.在测量完成后，PCDMIS会自动显示测量结果。
2.在数据区域中，可以查看各个测量特征的尺寸和偏差。
3.使用图形区域的分析工具来进行三维图形的测量和分析。
4.可以选择将测量结果导出为Excel或其他格式，以方便与其他软件进行数据交互。
常见问题解答以下是一些用户常见的问题和解答：1.Q: 如何添加新的测量特征？A: 在程序中选择合适的测量特征类型，并按照提示进行设置和绘制。
2.Q: 如何调整测量路径的顺序和参数？A: 在程序中可以通过拖动和调整参数来改变测量路径的顺序和参数设置。
3.Q: 如何导入和导出CAD模型？A: 可以使用PCDMIS的CAD导入和导出功能，支持多种常见的CAD格式。
PC-DMIS⽬录⼀、简介 (2)PC-DMIS Gear (3)⼆、安装和开启 (3)三、使⽤⼯具栏 (4)四、齿轮定义 (4)五、打开 (15)六、定义测头 (16)七、齿轮坐标系 (16)⼋、如何定位齿轮的1号齿 (20)九、测量齿轮 (21)⼗、分析齿轮 (25)⼗⼀、使⽤菜单栏 (29)⼗⼆、参数窗⼝ (30)⼗三、执⾏齿轮测量 (31)⼗四、实操案例 (32)⼗五、常见问题答疑 (49)⼗六、词汇表 (51)PC-DMIS Gear⼀、简介PC-DMIS? Gear是⼀个独⽴的软件包，使⽤PC-DMIS3.7或更⾼版本，⽤于测量内、外直齿齿轮和斜齿齿轮。
PC-DMIS Gear 设计追求简约，将带给您带来直接明了的测量体验。
这本⼿册包含了以下内容：开始⼯具栏的使⽤定义齿轮打开已有的⽂件定义测头建⽴坐标系测量齿轮分析齿轮使⽤菜单栏参数窗⼝重要提⽰：这本⼿册中使⽤的齿轮术语可能不够清楚，要得到更详细的信息请参见相关的齿轮标准。
四种最常⽤的齿轮标准是：AGMA，DIN，ISO，JIN。
虽然相似，但是他们互不相同。
由于这些标准不同，本⼿册就⽆法全部涵盖。
因此，您在测量和分析中就需要了解所⽤的标准。
例如：在ANSI/AGMA Standard 1012-F90标准中，齿轮的命名，定义齿轮所⽤的术语和符号，就可以使⽤。
2塑造测量的未来PC-DMIS Gear⼆、安装和开启开启PC-DMIS Gear，按照以下步骤：1、确认授权钥匙安装在电脑的并⼝（打印机端⼝）上，有些新式的授权钥匙安装在USB⼝上。
2、如果PC-DMIS3.7或者更⾼版本还没有安装，请按照PC-DMIS的安装指南进⾏安装。
3、双击setup.exe⽂件，安装PC-DMIS Gear。
4、将会出现⼀个安装向导，在整个安装过程中指导您的安装。
PC-DMIS Gear安装向导5、按照屏幕上提⽰安装PC-DMIS Gear。
缺省的安装⽬录是：C:\ProgramFiles\WAI\PcdmisGearHX\。
自相关仪软件安装教程
安装自相关仪软件通常需要以下步骤：
1. 确定操作系统要求：首先要确定自相关仪软件的操作系统要求，例如Windows、Mac、Linux等。
2. 下载软件安装包：在软件官方网站或其他可信的下载平台上下载自相关仪软件的安装包。
官方网站通常会提供最新版本的软件包下载链接。
3. 安装软件：下载完成后，双击打开安装包。
根据软件的安装向导，按照提示进行安装。
通常需要选择安装路径和接受软件许可协议等操作。
4. 等待安装完成：安装过程可能需要一些时间，取决于软件包的大小和计算机性能。
请耐心等待，直到软件安装完成。
5. 打开软件：安装完成后，可以在计算机的桌面或开始菜单中找到自相关仪软件的快捷方式图标。
双击打开软件。
6. 配置软件：首次打开软件时，可能会提示进行一些配置。
根据需要进行配置，例如选择语言、设定存储路径等。
7. 开始使用：配置完成后，即可开始使用自相关仪软件进行相关分析。
根据软件的具体功能和界面设计，可以通过菜单、按钮或其他操作来进行数据输入、参数设置和结果显示等操作。
需要注意的是，不同的自相关仪软件具有不同的安装操作和步骤。
上述步骤仅为一般性的指导，具体安装步骤可能会有所不同。
在安装时，请仔细阅读软件安装向导和相关文档，遵循软件提供的指引进行操作。

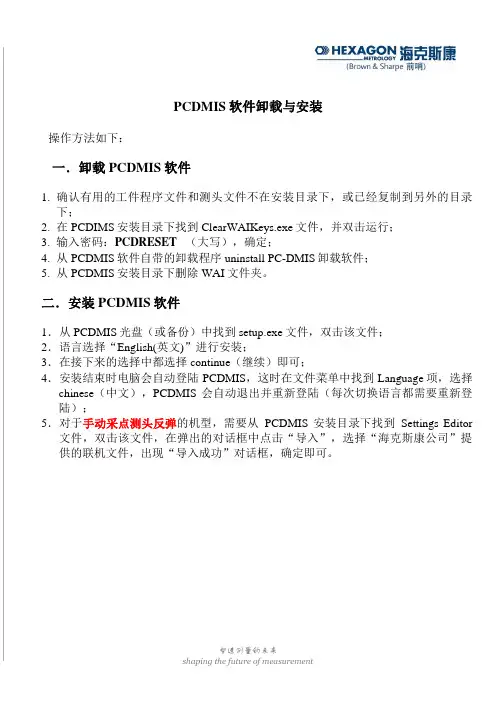

PCDMIS软件卸载与安装
操作方法如下：
一．卸载PCDMIS软件
1.确认有用的工件程序文件和测头文件不在安装目录下，或已经复制到另外的目录
下；
2.在PCDIMS安装目录下找到ClearWAIKeys.exe文件，并双击运行；
3.输入密码：PCDRESET（大写），确定；
4.从PCDMIS软件自带的卸载程序uninstall PC-DMIS卸载软件；
5.从PCDMIS安装目录下删除WAI文件夹。
二．安装PCDMIS软件
1．从PCDMIS光盘（或备份）中找到setup.exe文件，双击该文件；
2．语言选择“English(英文)”进行安装；
3．在接下来的选择中都选择continue（继续）即可；
4．安装结束时电脑会自动登陆PCDMIS，这时在文件菜单中找到Language项，选择chinese（中文），PCDMIS会自动退出并重新登陆（每次切换语言都需要重新登陆）；
5．对于手动采点测头反弹的机型，需要从PCDMIS安装目录下找到Settings Editor 文件，双击该文件，在弹出的对话框中点击“导入”，选择“海克斯康公司”提供的联机文件，出现“导入成功”对话框，确定即可。
塑造测量的未来
shaping the future of measurement。
PC-DMIS 软件与手动双悬臂测量机的连接校验PC-DMIS测量软件作为一种功能强大的测量软件同样可以用于双臂测量机，上海大众的一台mora手动双悬臂测量机完成了与PC-DMIS的联机。
一、软件的安装与设置：PC-DMIS软件与CHORUS软件不同，双臂工作时需要两台计算机，要求分别安装PC-DMIS。
首先软件KEY应支持MSATER/SLOVE功能，在安装完毕后软件的Options菜单中应该有相应的MASTER/SOLVE选项。
设置双臂各轴的计数的方向，选择Options菜单中的Setup选项，在Setup Options 对话框中点击Part/CMM选项，在此状态下可以设置测量机X、Y、Z三轴的方向，两个臂的方向应该是相同的。
在实际的使用过程中，可以认为二号臂的Y轴是一号臂Y 轴的延伸。
设置测座的安装方向，选择Options菜单中的Setup选项，在Setup Options对话框中点击Part/CMM选项中的Probe Head Orientation按钮，根据实际安装情况定义安装矢量。
设置测量速度，因为此测量机为手动机，因此其测量速度应为零。
选择Options菜单中的Setup选项，在Setup Options对话框中点击Part/CMM选项，将相应设置置为零。
二、双臂的连接：PC-DMIS软件工作在双臂情况下时，可以认为是两台计算机分别采集数据，然后由其中的master计算机处理数据，因此两台计算机之间应该建立某种关联。
有两种方法可以实现联机：用串口线直接连接或者用TCPIP网络连接，Mora测量机的改造选择了后者。
在软件中的Options菜单下的Master Slave Setup作相应的设置，在master计算机中设置slave计算机的IP地址和TCPIP端口及连接时间，而在slave计算机中需要设置为Slave与Master相连、TCPIP端口和连接时间。
当工作在双臂状态时，Slave计算机只需要打开软件，而其他的操作全在Master 计算机上完成。

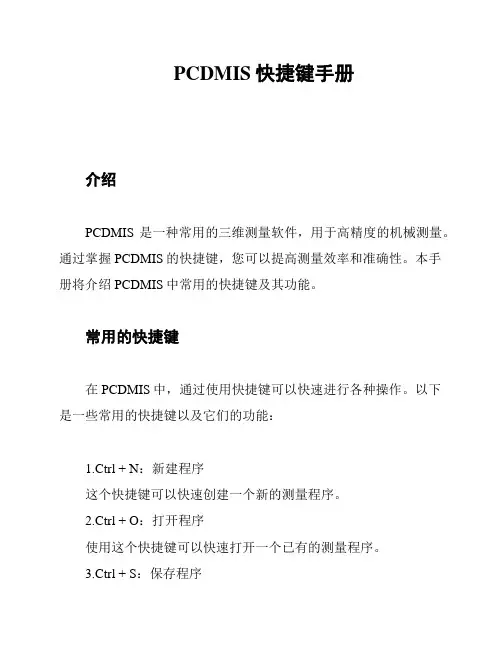

PCDMIS快捷键手册介绍PCDMIS是一种常用的三维测量软件，用于高精度的机械测量。
通过掌握PCDMIS的快捷键，您可以提高测量效率和准确性。
本手册将介绍PCDMIS中常用的快捷键及其功能。
常用的快捷键在PCDMIS中，通过使用快捷键可以快速进行各种操作。
以下是一些常用的快捷键以及它们的功能：1.Ctrl + N：新建程序这个快捷键可以快速创建一个新的测量程序。
2.Ctrl + O：打开程序使用这个快捷键可以快速打开一个已有的测量程序。
3.Ctrl + S：保存程序通过按下这个快捷键可以快速保存当前的测量程序。
4.Ctrl + Z：撤销操作这个快捷键可以撤销上一步的操作。
5.Ctrl + Y：重做操作使用这个快捷键可以恢复上一次撤销的操作。
6.Ctrl + C：复制选中项这个快捷键可以复制当前选中的项。
7.Ctrl + V：粘贴复制的项使用这个快捷键可以粘贴之前复制的内容。
8.Ctrl + X：剪切选中项这个快捷键可以剪切当前选中的项。
9.Ctrl + A：全选通过按下这个快捷键可以选择当前页面中的所有项目。
10.Ctrl + D：删除选中项使用这个快捷键可以删除当前选中的项。
结论PCDMIS中的快捷键能够极大地提高您在测量过程中的效率。
通过熟练使用这些快捷键，您可以快速完成各种操作，节省时间和精力。
在使用PCDMIS时，记得参考这份手册，并积极尝试使用快捷键，以提高测量的准确性和效率。
以上是PCDMIS常用快捷键的一些简单介绍。
希望这份手册能对您在PCDMIS的使用中有所帮助。
文名称：PC-DMIS通用测量软件英文名称：WILCOX PC-DMIS V4.2资源类型：ISO发行时间：2007年地区：美国语言：英语简介：语言：英语网址：/Versions/v42.htm类别：通用测量软件PC-DMIS通用测量软件具备强大CAD功能的通用测量软件。
功能强大的计量与检测软件PC-DMIS，为几何量测量的需要提供了完美的解决方案。
从简单的箱体类工件一直到复杂的轮廓和曲面，PC-DMIS软件使您的测量过程始终以高速、高效率和高精度进行。
这一完善的测量软件，通过其简捷用户界面，引导使用者进行零件编程、参数设置和工件检测。
同时，利用其一体化的图形功能，能够将检测数据生成可视化的图形报告。
PC-DMIS软件，对于现有的传统计量软件产品，如MICROMEASURE IV、AVAIL、QUINDOS、TUTOR、CHORUS、CHORUS NT、CHORUS CAD和MASTER等，提供有全面的软件移植路径方案。
PC-DMIS的主要技术特征包括:- 模块化配置，满足客户的特定需要- 可定制的、直观的图形用户界面（GUI）- 全中文界面、在线帮助和用户手册；多达8种语言支持- 完善的测头管理、零件坐标系管理和工件找正功能- 符合国际和国家标准规定的形位公差评定功能- PTB认证的软件计算方法- 具有强大CAD功能的通用测量软件- 预留基于用户需要的二次开发接口- 具有各种智能化扫描模式，完成复杂型面的扫描- 强大的薄壁件特征测量程序库- 便捷的逆向设计测量功能- 互动式超级图形报告功能，增加了报告格式和数据处理的灵活性- 各种统计分析功能，满足生产控制的需要目前，该软件具备三种版本：PC-DMIS PRO,PC-DMIS CAD和PC-DMIS CAD++，并提供了多种专业测量软件包选项。
在众多测量和检测软件的计量应用中，PC-DMIS软件提供了最为完善的一体化解决方案。
一、如何缷、装CMM-PCDMIS软件A: 缷：备份-开始-PC-DMIS2010-settings-Editor-导出PCDRcg File.清空注册表-C盘/program Files/WAI/PCDMIS2010/-Clear WAIKeys，自动弹出：输入密码大写：PCDRESET .在C盘/Program Files/中-删除WAI文件。
B: 安装：插入光盘，找到记事本-根据记事本中的内容操作-PCDMIS2010-MRI文件里-setupese-英文版-（一直继续）-完成-还要导入文件:先点导入PCDRegFile。
C: 安装完成后：1、F6字体设置-设置好后-隐藏窗口-保存窗口布局。
2、编辑-设置搜索路径-将所需保存到该保存的盘内。
二、Pcdmis 软件的卸载及重新安装：1. 备份程序：将所有扩展名为prg--------程序文件prb--------测头文件cad--------数学模型，图形文件（仅限于有数模的程序）备份下来；2. 备份注册表：1〉退出pcdmis 测量软件；2〉打开：开始----程序---pcdmis------setting editors在弹出的界面中点击“导出”按钮，会产生一个txt 文本，此文件为注册表，将其保存；并关闭界面退出；3. 清除注册表：在pcdmis 安装根目录下，查找文件：clearWAIkey.exe，双击此文件，并输入密码：PCDRESET；4. 卸载pcdmis 测量软件：控制面板------添加删除程序；5. 重新启动计算机；6. 安装pcdmis 测量软件：1〉安装光盘中查找文件：setup.exe 文件，并双击此文件；2〉选择语言：英文；3〉选择安装目录；4〉输入安装名称；5〉继续；6〉安装完毕，点击“确定”；7. 重新启动pcdmis 测量软件，将语言切换为中文即可；8. 测试软件使用是否正常；9. 若机器为手动机或机器作了特殊设置，需再重新设置，或重新导入刚才备份的注册表；。
PC-DMIS安装说明书第一步：把软件“key”有称软件“加密狗”插在电脑主机的“USB”接口上；第二步：把安装光盘放入电脑光驱，或将软件安装文件拷贝至电脑硬盘中；第三步：进入PC-DMIS软件安装文件，点击“setup”进行安装（图一所示）；图一第四步：进入一下界面，选择软件语言，如有英文选项，先选择英文，如没有直接选择需要的软件语言就好，如中文（图二所示）；图二第五步：软件安装进入以下提示，点击“continue”（图三所示）；图三第六步：选择安装目录“Browse”，建议都放在系统盘“C”盘下，点击“continue”（图四所示）；图四第七步：安装软件进入复制安装过程，这个步骤是自动进行，当达到100%时会自动结束（图五所示），结束后进入“图六”画面，点击“OK”即可，接下来进入“图七”画面，点击“OK”即可；图五图六图七第八步：第七步结束后，需要等待一会，大概10秒钟左右，软件会跳出“图八”所示画面，此时点击“Accept Agreement”，会出现“图九”所示画面，关闭该画面；图八图九第九步：更改key的借口文件。
回到PC-DMIS的安装目录下，找到文件“Sheffield.dll”，复制一个复件，然后把该复件的文件名更改为“interface.dll”。
（图十所示）；图十图十一第十步：导入联机文件。
进入“开始”菜单——程序——PC-DMIS for Windows ——Settings Editor（图十二所示）；图十二第十一步：进入导入界面（图十三），先点击“Clear All”清除注册表信息；图十三第十二步：进入联机状态，点“Import”（图十四），出现“图十三”画面，选择联机文件，如“62-489-4383”，然后点“打开”，出现“图十六”画面，点“确定”即可；图十四图十五图十六第十三步：导入联机文件结束后，要保存设置，先点击“Save Setting”（图十七），此时会出现一个提示框，点击“确定”即可（图十七所示），然后再点击“Update Registry”（图十八），这时导入联机文件已经结束，关掉“PC-DMIS Settings Editor”窗口；图十七图十八第十四步：把PC-DMIS软件开启窗口发送到桌面。
PC-DMIS安装说明书第一步：把软件“key”有称软件“加密狗”插在电脑主机的“USB”接口上；第二步：把安装光盘放入电脑光驱，或将软件安装文件拷贝至电脑硬盘中；第三步：进入PC-DMIS软件安装文件，点击“setup”进行安装（图一所示）；图一第四步：进入一下界面，选择软件语言，如有英文选项，先选择英文，如没有直接选择需要的软件语言就好，如中文（图二所示）；图二第五步：软件安装进入以下提示，点击“continue”（图三所示）；图三第六步：选择安装目录“Browse”，建议都放在系统盘“C”盘下，点击“continue”（图四所示）；图四第七步：安装软件进入复制安装过程，这个步骤是自动进行，当达到100%时会自动结束（图五所示），结束后进入“图六”画面，点击“OK”即可，接下来进入“图七”画面，点击“OK”即可；图五图六图七第八步：第七步结束后，需要等待一会，大概10秒钟左右，软件会跳出“图八”所示画面，此时点击“Accept Agreement”，会出现“图九”所示画面，关闭该画面；图八图九第九步：更改key的借口文件。
回到PC-DMIS的安装目录下，找到文件“Sheffield.dll”，复制一个复件，然后把该复件的文件名更改为“interface.dll”。
（图十所示）；图十图十一第十步：导入联机文件。
进入“开始”菜单——程序——PC-DMIS for Windows ——Settings Editor（图十二所示）；图十二第十一步：进入导入界面（图十三），先点击“Clear All”清除注册表信息；图十三第十二步：进入联机状态，点“Import”（图十四），出现“图十三”画面，选择联机文件，如“62-489-4383”，然后点“打开”，出现“图十六”画面，点“确定”即可；图十四图十五图十六第十三步：导入联机文件结束后，要保存设置，先点击“Save Setting”（图十七），此时会出现一个提示框，点击“确定”即可（图十七所示），然后再点击“Update Registry”（图十八），这时导入联机文件已经结束，关掉“PC-DMIS Settings Editor”窗口；图十七图十八第十四步：把PC-DMIS软件开启窗口发送到桌面。
PC-DMIS卸载一、清空注册表信息1.在PC-DMIS安装目录下执行ClearWAIKeys.exe程序，见下图：2.在弹出窗口中输入密码：PCDRESET,点击OK按钮，见下图：二、卸载PC-DMIS软件点击开始---程序中“PC-DMIS for Windows”-“Uninstall PC-DMIS”，确定后可以从系统中自动卸载PC-DMIS软件.PC-DMIS安装一、电脑插上加密狗，然后将安装盘插入光驱，在安装目录下查找setup.exe，注意:PC-DMIS安装时,必须安装该加密狗.二、S elect language选择 English，注意:PC-DMIS安装初始必须选择English语言.三、选择CONTINUE（继续）三、指定安装目录PC-DMIS默认的安装目录是在C盘下,也可以更改到本机的其他目录下.其安装目录名称为英文.四、点击CONTINUE生成开始—程序中的目录分支.可以更改此名称.六、开始安装安装100%后显示开始---程序中注册生成的文件列表.显示下一界面的时候,表示软件安装成功.当软件安装成功之后,将会自动启动PC-DMIS软件.七、在管理员权限下，联机启动PC-DMIS第一次，启动后会提示一下窗口，点击【是(Y)】按钮.如果没有管理员权限将会提示以下窗口，请联系管理员开通权限。
PC-DIMS系统设置一、WINDOWS XP SP2补丁安装1)安装WINDOWS X P SP2补丁：WindowsXP-KB319740-v5-x86-CHS.EX E(简体中文)WindowsXP-KB319740-v5-x86-CHT.EX E (繁体中文)WindowsXP-KB319740-v5-x86-ENU.EX E (英文)二、OPEN GL设置1)启动PC-DMIS软件，点击菜单栏Edit->Preferences->openGL，见下图：2)将Z-Buffer Depth调整为没有警告提示为止，见下图：三、WINDOWS XP系统设置1)右键点击【我的电脑】，在弹出窗口中点击属性，见下图：2)在系统属性【高级】选项卡中点击【设置】按钮，见下图：3)在性能选项【视觉效果】选项卡中选择⊙调整为最佳性能并点击【确定】按钮，见下图：四、DEBUG文件设置1)进入以下界面：2)出现界面如下，激活以下菜单.：3)在安装目录下就可以查看该文件.五、SETTINGSEDITOR常用设置注意：每修改一个参数需分别进行保存和更新注册表，见如下两按钮：DrawPathLinesRadiusInMM1.路径线粗细：修改方法同上。
PC-DMIS安装说明书
第一步：把软件“key”有称软件“加密狗”插在电脑主机的“USB”接口上；第二步：把安装光盘放入电脑光驱，或将软件安装文件拷贝至电脑硬盘中；
第三步：进入PC-DMIS软件安装文件，点击“setup”进行安装（图一所示）；
图一
第四步：进入一下界面，选择软件语言，如有英文选项，先选择英文，如没有直接选择需要的软件语言就好，如中文（图二所示）；
图二
第五步：软件安装进入以下提示，点击“continue”（图三所示）；
图三
第六步：选择安装目录“Browse”，建议都放在系统盘“C”盘下，点击“continue”
（图四所示）；
图四
第七步：安装软件进入复制安装过程，这个步骤是自动进行，当达到100%时会自动结束（图五所示），结束后进入“图六”画面，点击“OK”即可，
接下来进入“图七”画面，点击“OK”即可；
图五
图六
图七
第八步：第七步结束后，需要等待一会，大概10秒钟左右，软件会跳出“图八”
所示画面，此时点击“Accept Agreement”，会出现“图九”所示画面，
关闭该画面；
图八
图九
第九步：更改key的借口文件。
回到PC-DMIS的安装目录下，找到文件“Sheffield.dll”，复制一个复件，然后把该复件的文件名更改为
“interface.dll”。
（图十所示）；
图十
图十一
第十步：导入联机文件。
进入“开始”菜单——程序——PC-DMIS for Windows ——Settings Editor（图十二所示）；
图十二
第十一步：进入导入界面（图十三），先点击“Clear All”清除注册表信息；
图十三
第十二步：进入联机状态，点“Import”（图十四），出现“图十三”画面，选择联机文件，如“62-489-4383”，然后点“打开”，出现“图十六”画
面，点“确定”即可；
图十四
图十五图十六
第十三步：导入联机文件结束后，要保存设置，先点击“Save Setting”（图十七），此时会出现一个提示框，点击“确定”即可（图十七所示），然后再
点击“Update Registry”（图十八），这时导入联机文件已经结束，关
掉“PC-DMIS Settings Editor”窗口；
图十七
图十八
第十四步：把PC-DMIS软件开启窗口发送到桌面。
开始菜单——程序——PC-DMIS for Windows——online（联机）——鼠标右键点击——发
送到——桌面快捷方式（图十九所示），PC-DMIS软件安装结束。
图十九。
