三坐标测量基础知识

三坐标测量知识点总结
一、坐标系
坐标系是指用来定位一个点位置的参考系统。

常见的坐标系有直角坐标系、极坐标系、三维坐标系等。

在三坐标测量中，通常使用的是三维坐标系。

三维坐标系由三个相互垂直的坐标轴构成，分别是x轴、y轴和z轴。

x轴和y轴在平面上，z轴垂直于平面。

二、坐标变换
在实际测量中，常常需要把一个点的坐标从一个坐标系转换到另一个坐标系。

这就涉及到坐标变换的问题。

坐标变换的基本原理是通过旋转、平移和缩放等方法将一个点在不同坐标系下的表示相互转换。

在三坐标测量中，常见的坐标变换方法有欧拉角、四元数、矩阵变换等。

三、测量仪器
在三坐标测量中，常用的测量仪器有全站仪、GPS、测距仪等。

全站仪是一种多功能的测量仪器，它可以同时测量水平角、垂直角和斜距，并且可以通过计算得出点的三维坐标。

GPS可以通过卫星信号定位确定点的三维坐标。

测距仪可以测得点到测量仪器的距离，结合水平角和垂直角可以计算出点的三维坐标。

四、误差分析
在三坐标测量中，测量误差是不可避免的。

误差的产生可能源于仪器精度、环境条件、人为因素等。

对误差进行分析和控制是保证测量精度的重要环节。

常见的误差分析方法有残差分析、最小二乘法等。

综上所述，这四个方面是三坐标测量中的重要知识点。

通过学习这些知识点，可以掌握三坐标测量的基本原理和方法，为实际工程测量提供技术支持。

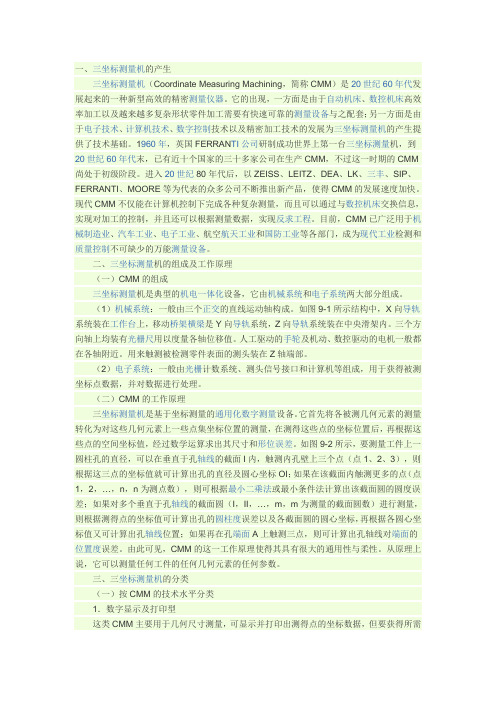

一、三坐标测量机的产生三坐标测量机（Coordinate Measuring Machining，简称CMM）是20世纪60年代发展起来的一种新型高效的精密测量仪器。

它的出现，一方面是由于自动机床、数控机床高效率加工以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套；另一方面是由于电子技术、计算机技术、数字控制技术以及精密加工技术的发展为三坐标测量机的产生提供了技术基础。

1960年，英国FERRAN TI公司研制成功世界上第一台三坐标测量机，到20世纪60年代末，已有近十个国家的三十多家公司在生产CMM，不过这一时期的CMM 尚处于初级阶段。

进入20世纪80年代后，以ZEISS、LEITZ、DEA、LK、三丰、SIP、FERRANTI、MOORE等为代表的众多公司不断推出新产品，使得CMM的发展速度加快。

现代CMM不仅能在计算机控制下完成各种复杂测量，而且可以通过与数控机床交换信息，实现对加工的控制，并且还可以根据测量数据，实现反求工程。

目前，CMM已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门，成为现代工业检测和质量控制不可缺少的万能测量设备。

二、三坐标测量机的组成及工作原理（一）CMM的组成三坐标测量机是典型的机电一体化设备，它由机械系统和电子系统两大部分组成。

（1）机械系统：一般由三个正交的直线运动轴构成。

如图9-1所示结构中，X向导轨系统装在工作台上，移动桥架横梁是Y向导轨系统，Z向导轨系统装在中央滑架内。

三个方向轴上均装有光栅尺用以度量各轴位移值。

人工驱动的手轮及机动、数控驱动的电机一般都在各轴附近。

用来触测被检测零件表面的测头装在Z轴端部。

（2）电子系统：一般由光栅计数系统、测头信号接口和计算机等组成，用于获得被测坐标点数据，并对数据进行处理。

（二）CMM的工作原理三坐标测量机是基于坐标测量的通用化数字测量设备。

它首先将各被测几何元素的测量转化为对这些几何元素上一些点集坐标位置的测量，在测得这些点的坐标位置后，再根据这些点的空间坐标值，经过数学运算求出其尺寸和形位误差。

三坐标基础知识摘要：本文介绍了三坐标测量中的基础知识，包括三坐标测量原理、常用术语以及数据处理方法。

三坐标测量是一种精确测量技术，可以用于测量物体的尺寸、形状和位置等参数，广泛应用于制造业、汽车工业以及航空航天等领域。

1. 引言三坐标测量是一种基于数学几何和物理原理的测量方法，通过测量物体在三个坐标轴上的位置，来确定物体的尺寸、形状和位置等参数。

三坐标测量广泛应用于工程领域，是一种非常重要的测量技术。

2. 三坐标测量原理三坐标测量的原理基于数学几何和物理原理，通过测量物体在三个坐标轴上的位置，来确定物体的尺寸、形状和位置等参数。

三坐标测量仪通常由测量头、测量座和计算机等组成。

测量头可以在三个坐标轴上移动，并进行测量。

测量座是测量头的支撑，提供稳定的测量环境。

计算机负责收集、处理和分析测量数据。

3. 常用术语在三坐标测量中，常用的术语包括：- 坐标轴：在三坐标测量中，使用的是直角坐标系。

通常用X、Y和Z分别表示水平、垂直和深度坐标轴。

- 测量范围：指测量仪器可以测量的最大范围。

测量范围通常由测量仪器的移动范围决定。

- 测量精度：指测量结果与真实值之间的差异。

测量精度越高，测量结果越准确。

- 测量误差：指测量结果与真实值之间的偏差。

测量误差可以由仪器本身或环境因素引起。

4. 数据处理方法三坐标测量得到的数据通常需要进行处理和分析。

常用的数据处理方法包括：- 数据过滤：将无效数据或异常数据从测量数据中排除。

- 数据平滑：通过数据平滑方法，去除测量数据中的噪声和波动。

- 数据拟合：使用适当的数学模型，对测量数据进行拟合，从而得到更精确的结果。

- 数据比对：将测量数据与标准数据进行比对，评估测量结果的准确度。

- 数据分析：对测量数据进行统计和分析，得出结论和决策。

5. 应用领域三坐标测量在制造业、汽车工业以及航空航天等领域有着广泛的应用。

以下是三坐标测量在这些领域的一些应用。

- 制造业：三坐标测量可以用于检测制造过程中的零件尺寸和形状等参数，保证产品质量。

三坐标培训教程三坐标测量是一种用于测量物体形状、位置和尺寸的高精度测量技术。

它适用于各种行业，如制造业、航空航天、汽车、船舶等。

本篇文章将介绍三坐标测量的原理、基本步骤以及培训教程。

一、三坐标测量的原理三坐标测量是通过在物体表面上触摸点，然后根据这些点的坐标计算出物体的尺寸和形状。

它由三个主要组成部分组成：探头、坐标测量系统和数据处理系统。

探头是与被测物体直接接触的部分。

它通常由硬质材料制成，如钢制或碳纤维材料。

探头通过与物体表面接触并测量表面的形状和位置。

坐标测量系统是一组用于测量探头位置的传感器和测量装置。

它通常包括三个传感器，分别用于测量X、Y和Z轴的坐标。

传感器可以是光学传感器、激光传感器或机械传感器，具体选择根据测量要求而定。

数据处理系统是用于处理和分析测量数据的计算机系统。

它通过收集坐标测量系统输出的数据，计算出物体的尺寸和形状。

数据处理系统通常具有数据可视化和数据分析功能，并能生成报告和图形。

二、三坐标测量的基本步骤1.零点设置：在进行三坐标测量之前，首先需要设置探头的初始位置，也称为零点。

零点设置是通过将探头接触到已知位置的参考物体上，并将其坐标设置为零点来完成的。

2.测量点选择：选择需要进行测量的点，通常是物体表面的关键点或特征点。

选择合适的测量点是确保测量结果准确性的重要步骤。

3.探头接触：将探头轻轻接触到选定的测量点上。

接触过程需要小心，避免探头损坏或对物体表面造成划伤。

4.数据记录：随着探头接触到测量点，坐标测量系统将测量到的坐标数据传输到数据处理系统。

数据处理系统记录和保存这些数据。

5.数据处理和分析：通过计算和分析测量数据来确定物体的尺寸和形状。

数据处理系统会根据输入的数据进行相应的计算，并生成相应的报告和分析结果。

6.验证和调整：对测量结果进行验证，确保其准确性。

如果发现测量结果与要求不符，可能需要进行调整或重新测量。

三、三坐标测量的培训教程三坐标测量是一项高精度的测量技术，需要专业的培训来掌握。

三坐标测量基础知识分解目录1. 内容概括 (2)2. 三坐标测量原理 (2)2.1 三坐标测量系统的组成 (3)2.2 测量系统的基本原则 (4)2.3 坐标系的选择与定义 (6)3. 三坐标测量机械结构 (7)3.1 机头部件 (8)3.2 移动平台 (9)3.3 导向系统 (10)3.4 电子控制单元 (11)4. 测量技术基础 (12)4.1 测量精度与误差 (13)4.2 测量方法的选择 (14)4.3 测量数据的处理 (16)5. 测量仪器与软件 (18)5.1 光栅尺及相关测量仪 (19)5.2 影像测量仪 (20)5.3 编程软件与操作界面 (22)6. 测量实训与应用 (23)6.1 三坐标测量实训基地建设 (24)6.2 三坐标测量案例分析 (25)6.3 测量系统在制造业的应用 (26)7. 三坐标测量仪维护 (27)7.1 日常维护与清洁 (29)7.2 故障诊断与排除 (30)7.3 仪器保养与寿命延长 (30)1. 内容概括“三坐标测量基础知识分解”文档旨在为学习者和技术人员提供一个全面的了解三坐标测量技术的平台。

文档首先将对三坐标测量的基本概念、工作原理和应用领域进行阐述，随后深入分析设备组成、测量技术、数据处理方法和质量控制的相关知识。

文档还将包括三坐标测量机的操作流程、维护保养技巧以及与三坐标测量相关的一些高级应用实例。

该文档旨在为读者提供一个深入浅出的学习路径，以便更好地掌握三坐标测量的各项技术要点。

2. 三坐标测量原理三坐标测量，又称三维扫描测量，是一种利用空间参考系和探针结合测量物体三维几何特性的非接触式量测方法。

其基本原理在于通过一台三坐标测量机精密地探测探针在测量空间里的位置，并根据探针的位置和测量方向，计算出物体的几何参数，例如坐标、尺寸、角度等。

三坐标测量机通常由台式或桥式架设，并配备一个具备高精度运动机构和传感器探针的机械臂。

探针通过机械臂在测量空间内自由移动，接触物体表面测量各个点的坐标。

三坐标测量仪入门教学三坐标测量仪是一种精密测量仪器，用于测量物体的尺寸、形状和位置等参数。

它能够在三个坐标方向上同时进行测量，具有高精度和高稳定性，被广泛应用于制造业领域。

本文将介绍三坐标测量仪的基本原理、操作步骤和注意事项，帮助初学者快速入门。

1. 基本原理三坐标测量仪基于坐标测量技术，通过传感器探测被测物体上的特征点，并将其坐标数据传输到计算机进行处理和分析。

其主要原理包括以下几点：•坐标系：三坐标测量仪采用直角坐标系，通常以三个轴线（X轴、Y 轴、Z轴）为基准，用来定位和测量被测物体。

•传感器：传感器通常由光学或机械测头组成，能够接收物体上的反射点或标记点，并测量其位置坐标。

•测量软件：测量软件用于控制测量仪，并将传感器测量的坐标数据转化为可视化的图形和数值结果。

2. 操作步骤以下为使用三坐标测量仪进行测量的基本操作步骤：1.开启三坐标测量仪：按下电源按钮，等待系统初始化完成。

2.定位被测物体：将被测物体放置在测量台上，并通过调整法兰螺丝或夹具来确保物体的稳定和准确位置。

3.调整工作台位置：使用控制按钮或键盘上的指令来调整工作台位置，将测量物体放置在传感器的测量范围内。

4.设置测量参数：在测量软件中设置测量参数，例如测量模式、精度要求和坐标轴方向等。

5.执行测量操作：点击开始测量按钮，三坐标测量仪将自动进行测量，并将测量结果显示在计算机屏幕上。

6.数据分析和处理：根据需要，进行数据分析和处理，例如计算尺寸差异、形状偏差和位置误差等。

7.完成测量报告：根据需要，生成测量报告并保存在计算机中或输出打印。

3. 注意事项在使用三坐标测量仪进行测量时，需要注意以下几点：•清洁和维护：定期清洁三坐标测量仪的传感器和工作台，确保其表面清洁无尘，以保证测量的准确性。

•校准和验证：定期对三坐标测量仪进行校准和验证，确保其测量结果与实际情况一致。

•被测物体：被测物体表面应平整光滑，没有杂质和变形，否则会影响测量结果的准确性。

三坐标基础知识1.基础理论1.1 什么是坐标测量机由三个运动导轨，按笛卡儿坐标系组成的具有测量功能的测量仪器，称为坐标测量机，并且由计算机来分析处理数据（也可由计算机控制，实现全自动测量），是一种复杂程度很高的计量设备。

1.2 坐标测量机的原理是什么几何量测量是以点的坐标位置为基础的，它分为一维、二维和三维测量。

坐标测量机是一种几何量测量仪器，它的基本原理是将被测零件放入它容许的测量空间，精密地测出被测零件在X、Y、Z三个坐标位置的数值，根据这些点的数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算得出形状、位置公差及其他几何量数据。

1.3 坐标测量机的特点及主要用途是什么从理论上讲，坐标测量机的特点是高精度（达到µm级）、高效率（数十、数百倍于传统测量手段）、万能性（可代替多种长度计量仪器）。

因而多用于产品测绘，复杂型面检测，工夹具测量，研制过程中间测量，CNC机床或柔性生产线在线测量等方面。

一台坐标测量机综合应用了电子技术、计算机技术、数控技术、光栅测量技术（激光技术）、精密机械（包括新工艺、新材料和气浮技术）以及各种类型的测头系统等,能完成多种复杂零件的测量，还可以与计算机辅助设计连用，与加工设备连用等，用于产品的检验（形位测量、复杂型面的测量、工夹具模具测量、与CNC机床或柔性生产线在线测量），因此坐标测量技术已经在工业质量保证中找到了自己的特定地位。

使用坐标测量机可以解决困难的测量问题，提高工作效率，并且节省专用夹具的制造，贮存，维修等工作。

尤其在现代工业向高度自动化发展的今天，将CAD/CAM技术应用于测量机一一加工中心联机系统，测量机一－计算机工作站一一数控机床（生产线）的联机系统将得到进一步的推广，在新产品开发和计算机管理的自动生产线上，测量机的使用将越来越多越来越广。

1.4 坐标测量机的主要结构有哪几种形式，各有何优缺点从结构形式上分，主要分为桥式、悬臂式、水平臂和龙门式（也称门架式）。

三坐标基础知识三坐标测量技术是现代制造业中一种非常重要的精密测量手段，它能够对物体的几何尺寸、形状和位置进行高精度的测量。

三坐标测量机（Coordinate Measuring Machine, CMM）是实现这种测量的设备，它通过三个互相垂直的坐标轴来确定空间中的点的位置。

三坐标测量机主要由以下几个部分组成：1. 机械结构：包括立柱、横梁和工作台，它们构成了测量机的主体框架，支撑着测量头和工件。

2. 测量系统：通常由传感器、编码器和测量头组成，负责捕捉和记录测量数据。

3. 控制系统：负责指挥测量机的移动和测量过程，以及数据的处理和输出。

4. 软件系统：用于操作界面的显示、数据的分析和报告的生成。

三坐标测量机的工作原理基于笛卡尔坐标系，通过测量机的三个坐标轴（X轴、Y轴和Z轴）的移动，测量头可以到达空间中的任意一点。

测量头通常装有触觉探头或光学探头，用于接触或非接触地测量工件表面。

在进行测量之前，需要对三坐标测量机进行校准，以确保测量的准确性。

校准过程包括对测量机的各个轴进行精确定位，以及对测量头的灵敏度和精度进行调整。

三坐标测量技术的应用非常广泛，包括但不限于：- 汽车制造：用于测量汽车零件的尺寸和形状，确保其符合设计要求。

- 航空航天：用于测量飞机和航天器的复杂零件，以保证其精确装配。

- 医疗器械：用于测量医疗器械的精密部件，确保其安全性和功能性。

- 电子产品：用于测量电子组件的尺寸，以保证其在电路板上的正确安装。

三坐标测量机的优点在于其高精度和灵活性，能够适应各种复杂的测量需求。

然而，它也有一定的局限性，比如测量速度相对较慢，且对操作人员的技术水平要求较高。

随着技术的发展，现代三坐标测量机正逐渐集成更多的自动化和智能化功能，如自动测量路径规划、3D扫描和实时数据反馈等，以提高测量效率和准确性。

此外，随着计算机辅助设计（CAD）和计算机辅助制造（CAM）技术的发展，三坐标测量机与这些系统的集成也越来越紧密，为制造业提供了更加全面和高效的解决方案。

三坐标基础知识三坐标是一种用于测量物体形状和位置的技术。

它使用三个坐标轴来描述一个点的位置，这三个坐标轴通常分别为X、Y和Z轴。

三坐标技术在工程、制造和测量领域应用广泛，它可以精确地测量物体的尺寸、形状和位置，并可用于质量控制、产品设计和线路布局等方面。

在三坐标测量中，引入了坐标轴的概念，其中X轴是水平方向，Y轴是垂直方向，Z轴是垂直于X和Y轴的方向。

这三个坐标轴分别用于测量物体的长度、宽度和高度。

通过测量物体在三个坐标轴上的坐标值，可以准确地确定物体的位置和尺寸。

三坐标测量通常使用三坐标测量机进行。

三坐标测量机是一种精密测量设备，它由铁床、机械臂和测量探头组成。

铁床提供了一个稳定的测量平台，机械臂可以在三个坐标轴上移动，测量探头用于测量物体的表面。

在进行三坐标测量之前，需要先进行校准。

校准是将测量机的坐标系与真实世界坐标系对齐的过程。

校准通常使用标定球或标定块来进行，这些校准工件具有已知的尺寸和坐标值。

通过与校准工件的比较，可以确定测量机的误差，并进行误差补偿，以提高测量的精度。

三坐标测量的精度主要取决于测量机的精度，同时还受到环境条件、操作人员技术水平和测量物体的特性等因素的影响。

为了提高测量精度，需要注意以下几点：1.保持良好的环境条件：三坐标测量需要在稳定的环境条件下进行，避免温度、湿度和振动等因素对测量结果的影响。

同时，还需要保持测量机的清洁和正常运行状态。

2.熟练操作三坐标测量机：操作人员应熟练掌握三坐标测量机的操作方法和测量软件的使用，避免操作错误和误解测量结果。

在进行测量之前，还需要对测量工件的特性和形状进行了解，以确定合适的测量方法和参数设置。

3.定期维护和校准测量机：三坐标测量机需要定期进行维护和校准，以保持其精度和稳定性。

维护工作包括清洁、润滑和部件更换等，校准工作包括误差补偿和坐标系校准等。

三坐标测量的应用范围很广，包括机械制造、汽车制造、航空航天、电子设备等领域。

在机械制造中，三坐标测量可用于检验零件的尺寸和形状是否符合要求，在汽车制造中，三坐标测量可用于测量车身件的位置和间隙，在航空航天中，三坐标测量可用于测量飞机零件的尺寸和形状，在电子设备中，三坐标测量可用于测量电子元器件的位置和高度等。
