工程测量期末总结概念(基础知识)

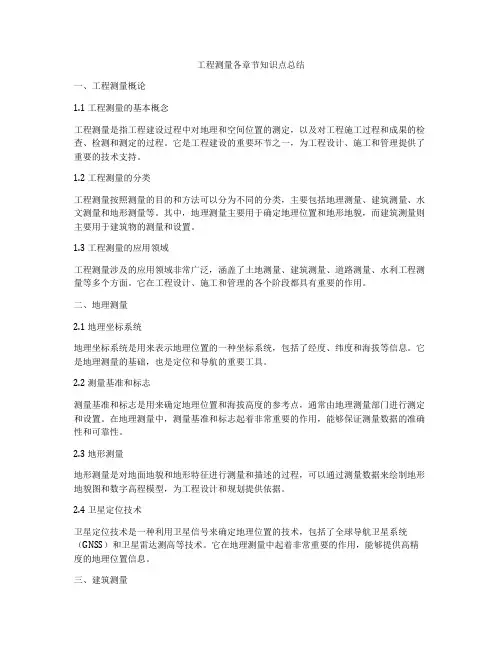

工程测量各章节知识点总结一、工程测量概论1.1 工程测量的基本概念工程测量是指工程建设过程中对地理和空间位置的测定，以及对工程施工过程和成果的检查、检测和测定的过程。

它是工程建设的重要环节之一，为工程设计、施工和管理提供了重要的技术支持。

1.2 工程测量的分类工程测量按照测量的目的和方法可以分为不同的分类，主要包括地理测量、建筑测量、水文测量和地形测量等。

其中，地理测量主要用于确定地理位置和地形地貌，而建筑测量则主要用于建筑物的测量和设置。

1.3 工程测量的应用领域工程测量涉及的应用领域非常广泛，涵盖了土地测量、建筑测量、道路测量、水利工程测量等多个方面。

它在工程设计、施工和管理的各个阶段都具有重要的作用。

二、地理测量2.1 地理坐标系统地理坐标系统是用来表示地理位置的一种坐标系统，包括了经度、纬度和海拔等信息。

它是地理测量的基础，也是定位和导航的重要工具。

2.2 测量基准和标志测量基准和标志是用来确定地理位置和海拔高度的参考点，通常由地理测量部门进行测定和设置。

在地理测量中，测量基准和标志起着非常重要的作用，能够保证测量数据的准确性和可靠性。

2.3 地形测量地形测量是对地面地貌和地形特征进行测量和描述的过程，可以通过测量数据来绘制地形地貌图和数字高程模型，为工程设计和规划提供依据。

2.4 卫星定位技术卫星定位技术是一种利用卫星信号来确定地理位置的技术，包括了全球导航卫星系统（GNSS）和卫星雷达测高等技术。

它在地理测量中起着非常重要的作用，能够提供高精度的地理位置信息。

三、建筑测量3.1 建筑测量的基本概念建筑测量是对建筑物的位置、形状和尺寸进行测量和设置的过程，包括了建筑物的水平测量、垂直测量和高程测量等内容。

3.2 建筑测量的仪器设备建筑测量需要运用到各种仪器设备，包括了全站仪、经纬仪、测量仪等设备。

这些仪器设备可以提高测量的精度和效率，对于建筑施工具有重要的意义。

3.3 建筑物校正和配平建筑物校正和配平是建筑测量中的重要环节，它用来确定建筑物的位置和形状，为建筑施工和管理提供必要的信息。

工程测量基础知识工程测量基础知识（上）工程测量是现代工程建设的重要组成部分，是保证工程质量的重要环节。

在工程测量中，需要掌握一定的基础知识，下面就给大家详细介绍工程测量基础知识。

一、坐标系坐标系是测量中用来表示物体位置的工具。

在工程测量中常用的坐标系有直角坐标系、极坐标系和三维空间坐标系。

直角坐标系：以两条与直角相交的数轴作为基准线，设定一个起点，以此为原点建立坐标系。

水平方向的数轴称为x 轴，垂直方向的数轴称为y轴，建立如此的坐标系称为直角坐标系。

极坐标系：以一个点（极点）为原点，以一个正方向（极轴）为基准线，在平面内任取一条射线（极径），沿极轴逆时针方向旋转一个角度即可表示一个坐标点。

三维空间坐标系：包括直角坐标系和球面坐标系。

直角坐标系是正交的三条数轴构成的坐标系，每个空间点的坐标由三个数值确定。

球面坐标系是以一固定点（球心）为原点，确定一条射线（北极星指向赤道）为定向基准，该射线为z轴，建立球面坐标系。

二、水准高程水准高程是指相对于海平面的高度，是工程测量中常用的高程指标。

水准高程的测量一般采用水准仪来进行，通过测量基准面上某一点到被测点的真实高度的差值，可以得到被测点的高程。

三、测量误差测量误差是指实际测量结果与真实值之间的差距，在工程测量中是不可避免的问题。

测量误差可以分为系统误差和随机误差。

系统误差：由于测量仪器的缺陷或使用不当，导致测量结果具有一定的偏差，称为系统误差。

随机误差：由于测量仪器、环境等因素引起的误差称为随机误差，其大小和方向不定，难以去除。

四、测量精度测量精度是指测量结果与实际值之间的差距，是表征测量结果优劣的重要指标。

测量精度的高低取决于测量仪器的精度、实施测量时的环境和测量员的技能水平等因素。

测量精度常用的表示方法有两种，一种是绝对误差，另一种是相对误差。

绝对误差是指测量值与真实值之差的绝对值，相对误差是指绝对误差与真实值之比。

在实际工程测量中，通常以绝对误差、相对误差和误差限等指标来评价测量精度的好坏。

工程测量章节知识点总结一、工程测量的基本原理1.1 工程测量的定义工程测量是利用一定的测量仪器和方法，对工程地质、土木和建筑工程进行测量、勘测和监测，来获取工程设计、施工和监理所需的地理空间信息的一门技术。

1.2 工程测量的目的工程测量的目的是确定工程项目的地理位置、方向和尺寸，以确保工程设计和施工的准确性和稳定性。

工程测量还可以为工程项目的管理和监理提供必要的地理空间信息。

1.3 工程测量的基本原理工程测量的基本原理包括：测量对象的选取与分析、测量基准的确定、测量地理坐标系的建立、测量控制点的布设、测量数据的采集与处理、测量成果的表达与发布等方面。

1.4 工程测量的关键技术工程测量的关键技术包括：控制网的建立、无人机测量、3D激光扫描测量、卫星定位测量、地面摄影测量等。

1.5 工程测量的应用领域工程测量的应用领域包括：建筑工程测量、道路工程测量、桥梁工程测量、地质勘测与地质灾害监测、海洋工程测量等。

二、测量基础知识2.1 测量基准的确定测量基准的确定包括水准测量基准、高程测量基准、水准网和高程网的建立等。

2.2 坐标系的建立坐标系的建立包括平面坐标系的建立、空间直角坐标系的建立、大地坐标系的建立等。

2.3 测量控制点的布设测量控制点的布设包括控制点的选址、控制点的布设、控制点的标志和监护等。

2.4 测量数据的采集和处理测量数据的采集和处理包括测量数据的采集、测量数据的录入、测量数据的分析和处理等。

2.5 测量成果的表达和发布测量成果的表达和发布包括测量成果的报告、测量成果的图纸和报告的编制等。

三、测量工具和技术3.1 测量仪器常用的测量仪器包括：全站仪、水准仪、经纬仪、GPS接收机、激光仪、测距仪、测角仪等。

3.2 测量技术常用的测量技术包括：全站仪测量技术、GPS测量技术、激光测量技术、摄影测量技术、声纳测量技术等。

3.3 测量软件常用的测量软件包括：AutoCAD测量软件、GIS测量软件、3D激光扫描软件、无人机测量软件、地质勘测软件等。

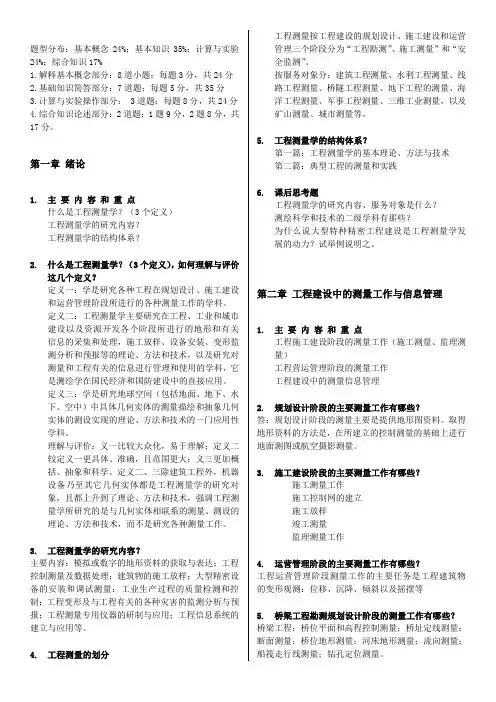

题型分布：基本概念24%；基本知识35%；计算与实验24%；综合知识17%1.解释基本概念部分：8道小题；每题3分，共24分2.基础知识简答部分：7道题；每题5分，共35分3.计算与实验操作部分： 3道题；每题8分，共24分4.综合知识论述部分：2道题；1题9分，2题8分，共17分。

第一章绪论1.主要内容和重点什么是工程测量学？（3个定义）工程测量学的研究内容？工程测量学的结构体系？2.什么是工程测量学？（3个定义），如何理解与评价这几个定义？定义一：学是研究各种工程在规划设计、施工建设和运营管理阶段所进行的各种测量工作的学科。

定义二：工程测量学主要研究在工程、工业和城市建设以及资源开发各个阶段所进行的地形和有关信息的采集和处理，施工放样、设备安装、变形监测分析和预报等的理论、方法和技术，以及研究对测量和工程有关的信息进行管理和使用的学科，它是测绘学在国民经济和国防建设中的直接应用。

定义三：学是研究地球空间（包括地面、地下、水下、空中）中具体几何实体的测量描绘和抽象几何实体的测设实现的理论、方法和技术的一门应用性学科。

理解与评价：义一比较大众化，易于理解；定义二较定义一更具体、准确，且范围更大；义三更加概括、抽象和科学。

定义二、三除建筑工程外，机器设备乃至其它几何实体都是工程测量学的研究对象，且都上升到了理论、方法和技术，强调工程测量学所研究的是与几何实体相联系的测量、测设的理论、方法和技术，而不是研究各种测量工作。

3.工程测量学的研究内容？主要内容：模拟或数字的地形资料的获取与表达；工程控制测量及数据处理；建筑物的施工放样；大型精密设备的安装和调试测量；工业生产过程的质量检测和控制；工程变形及与工程有关的各种灾害的监测分析与预报；工程测量专用仪器的研制与应用；工程信息系统的建立与应用等。

4.工程测量的划分工程测量按工程建设的规划设计、施工建设和运营管理三个阶段分为“工程勘测”、施工测量”和“安全监测”。

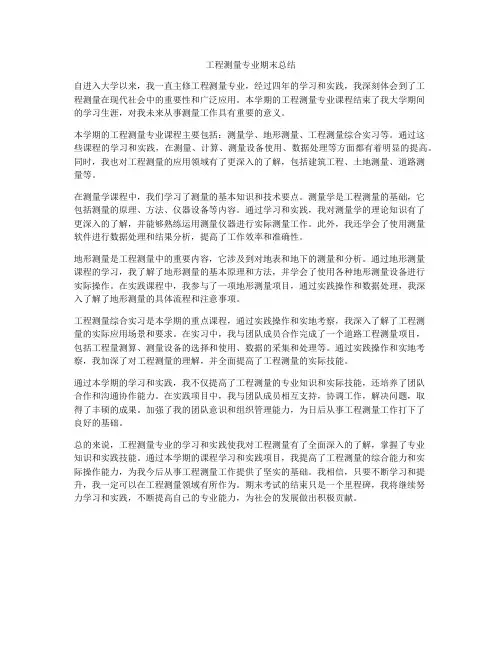

工程测量专业期末总结自进入大学以来，我一直主修工程测量专业，经过四年的学习和实践，我深刻体会到了工程测量在现代社会中的重要性和广泛应用。

本学期的工程测量专业课程结束了我大学期间的学习生涯，对我未来从事测量工作具有重要的意义。

本学期的工程测量专业课程主要包括：测量学、地形测量、工程测量综合实习等。

通过这些课程的学习和实践，在测量、计算、测量设备使用、数据处理等方面都有着明显的提高。

同时，我也对工程测量的应用领域有了更深入的了解，包括建筑工程、土地测量、道路测量等。

在测量学课程中，我们学习了测量的基本知识和技术要点。

测量学是工程测量的基础，它包括测量的原理、方法、仪器设备等内容。

通过学习和实践，我对测量学的理论知识有了更深入的了解，并能够熟练运用测量仪器进行实际测量工作。

此外，我还学会了使用测量软件进行数据处理和结果分析，提高了工作效率和准确性。

地形测量是工程测量中的重要内容，它涉及到对地表和地下的测量和分析。

通过地形测量课程的学习，我了解了地形测量的基本原理和方法，并学会了使用各种地形测量设备进行实际操作。

在实践课程中，我参与了一项地形测量项目，通过实践操作和数据处理，我深入了解了地形测量的具体流程和注意事项。

工程测量综合实习是本学期的重点课程，通过实践操作和实地考察，我深入了解了工程测量的实际应用场景和要求。

在实习中，我与团队成员合作完成了一个道路工程测量项目，包括工程量测算、测量设备的选择和使用、数据的采集和处理等。

通过实践操作和实地考察，我加深了对工程测量的理解，并全面提高了工程测量的实际技能。

通过本学期的学习和实践，我不仅提高了工程测量的专业知识和实际技能，还培养了团队合作和沟通协作能力。

在实践项目中，我与团队成员相互支持，协调工作，解决问题，取得了丰硕的成果。

加强了我的团队意识和组织管理能力，为日后从事工程测量工作打下了良好的基础。

总的来说，工程测量专业的学习和实践使我对工程测量有了全面深入的了解，掌握了专业知识和实践技能。

工程测量知识点总结归纳一、测量基础知识1. 测量的定义与概念测量是指使用测量工具、设备和方法进行地面或空间位置的确定、距离的测定、方向的测定和角度的测定等技术手段的活动。

它是指以一定的精度和准确度获取现实世界中的地理信息、工程信息、物理量信息等的活动。

2. 坐标系统坐标系统是指用来描述和表示空间点位置和方位关系的系统。

目前使用最广泛的坐标系统是直角坐标系和极坐标系。

3. 测量单位测量单位是测量过程中用来表示长度、面积、体积等物理量的标准。

常见的测量单位有米、毫米、公顷、立方米等。

4. 测量误差测量误差是指测量结果与被测量值之间的差别，它是由于测量方法、仪器精度、环境条件等因素引起的。

5. 测量精度和测量准确度测量精度和测量准确度是指测量结果与事实值之间的关系。

测量精度是指测量结果的可重复性，而测量准确度是指测量结果的接近程度。

二、地面测量1. 三角测量三角测量是通过测量三角形的边和角来确定不同地点之间的相对位置和方位关系的方法。

它是地面测量中使用最为广泛的一种方法。

2. 电子全站仪测量电子全站仪是一种先进的测量仪器，它集成了测角仪、测距仪和数据处理仪等功能于一体，能够实现测量、计算和图形输出等多种功能。

3. GPS测量GPS是一种通过卫星定位来确定地面点位置的技术，它在地面测量中有着重要的应用价值。

4. 地形测量地形测量是指通过对地表地形进行测量和分析，得到地形图、地形模型等地理信息的活动。

5. 高程测量高程测量是指对不同地点的垂直位置进行测定和比较的活动，它常常使用水准仪、高山测量等方法来进行。

6. 地籍测量地籍测量是指对土地界址、地界、地形和地表特征进行测定和记录的活动，它是保障土地权益和土地利用的基础。

三、建筑测量1. 建筑物测量建筑物测量是指对建筑物的平面、立面、轮廓、体积等进行测定和记录的活动。

它是建筑设计和施工的基础。

2. 施工测量施工测量是指对建筑施工过程中建筑物位置、高程、水平、尺寸等进行测定和监督的活动。

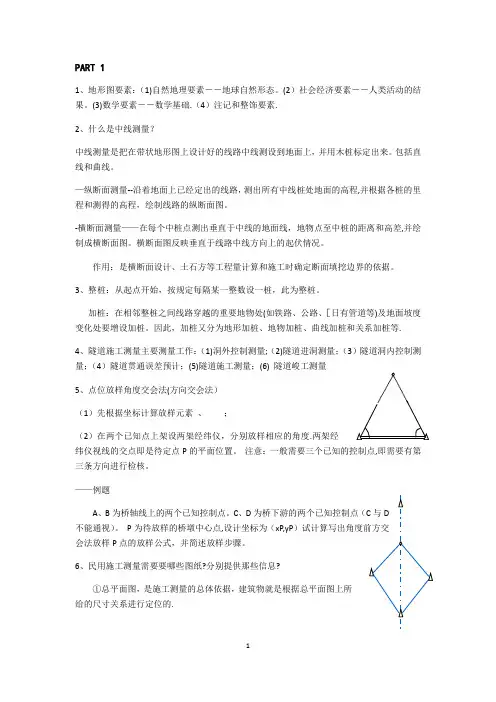

PART 11、地形图要素：（1)自然地理要素－－地球自然形态。

(2）社会经济要素－－人类活动的结果。

(3)数学要素－－数学基础.（4）注记和整饰要素.2、什么是中线测量？中线测量是把在带状地形图上设计好的线路中线测设到地面上，并用木桩标定出来。

包括直线和曲线。

—纵断面测量--沿着地面上已经定出的线路，测出所有中线桩处地面的高程,并根据各桩的里程和测得的高程，绘制线路的纵断面图。

-横断面测量——在每个中桩点测出垂直于中线的地面线，地物点至中桩的距离和高差,并绘制成横断面图。

横断面图反映垂直于线路中线方向上的起伏情况。

作用：是横断面设计、土石方等工程量计算和施工时确定断面填挖边界的依据。

3、整桩：从起点开始，按规定每隔某一整数设一桩，此为整桩。

加桩：在相邻整桩之间线路穿越的重要地物处(如铁路、公路、［日有管道等)及地面坡度变化处要增设加桩。

因此，加桩又分为地形加桩、地物加桩、曲线加桩和关系加桩等.4、隧道施工测量主要测量工作：（1)洞外控制测量;（2)隧道进洞测量；（3）隧道洞内控制测量；（4）隧道贯通误差预计；(5)隧道施工测量；(6) 隧道峻工测量5、点位放样角度交会法(方向交会法）（1）先根据坐标计算放样元素、；（2）在两个已知点上架设两架经纬仪，分别放样相应的角度.两架经纬仪视线的交点即是待定点P的平面位置。

注意：一般需要三个已知的控制点,即需要有第三条方向进行检核。

——例题A、B为桥轴线上的两个已知控制点。

C、D为桥下游的两个已知控制点（不能通视）。

P为待放样的桥墩中心点,设计坐标为（xP,yP会法放样P点的放样公式，并简述放样步骤。

6、民用施工测量需要要哪些图纸?分别提供那些信息?①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的.②建筑平面图,给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。

③基础平面图，给出基础轴线间的尺寸关系和编号。

④基础详图（即基础大样图),给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系,是基础施工的依据。

工程测量学基础知识总结（1）工程建设的三个阶段1规划设计阶段2建筑施工阶段3运营管理阶段（2）工程测量学就是研究各项工程在规划设计、施工建设和运营管理阶段虽进行的各种测量工作的学科。

主要任务就是解决工程建设中规划设计所需各种比例尺地形图这个问题。

（3）数字地面模型（dtm）是表示地面起伏形态和地表景观的一系列离散点或规则点的坐标值集合的总称。

（4）在测绘领域，用一系列地面点的x,y坐标及其相联系的高程表示区域地面形状的模型，称为数字高程模型（dem）。

（5）铁路、公路、输电线路以及输油（汽）管道等均属于线性工程，它们的中线通称线路。

（6）铁路勘测设计的过程：1方案研究2屯秋3初步设计4定测5施工设计（7）屯秋就是初步设计阶段的勘测工作，其主要任务就是提供更多沿线小比例尺放射状地形图以及地质和水文方面的资料（纸上定线）。

（8）定测的主要任务是把初步设计中选定的线路中线测设到实地上。

（9）勘测设计阶段的测量工作有草测、初测和定测工作。

（10）公路的结构共同组成：路基，路面，桥涵，隧道，路线交叉和沿线设施等。

（11）根据线路工程的作业内容，线路测量具备全系列线性，阶段性和渐近性的特点。

（12）导线点的布设要求：1导线点宜选在地势较高的地方，且前后相互通视。

2导线点应选在开阔的地方，以便作为图根控制，进行地形测量。

3导线点间的距离要适中。

4导线点应尽可能接近将来的线路的位置，以便为定测时所利用。

5桥梁及隧道两端附近，严重地质不良地段以及越岭垭口处应设置导线点。

（13）基平测量就是沿线路架设水准点。

2中平测量就是测量导线点及中桩高程。

（14）将纸上线路测设至实地上的工作称作中线测量。

（15）线路纵断面的测绘：（16）水下地形测绘技术说明书的内容为：1任务的来源、性质、技术要求，测区的自然地理特点，技术设计的依据及原有测量成果的采用情况。

2各施测控制点的等级，标石及造埋数量，水深测量图幅，测深面积及障碍物的大致分布情况。

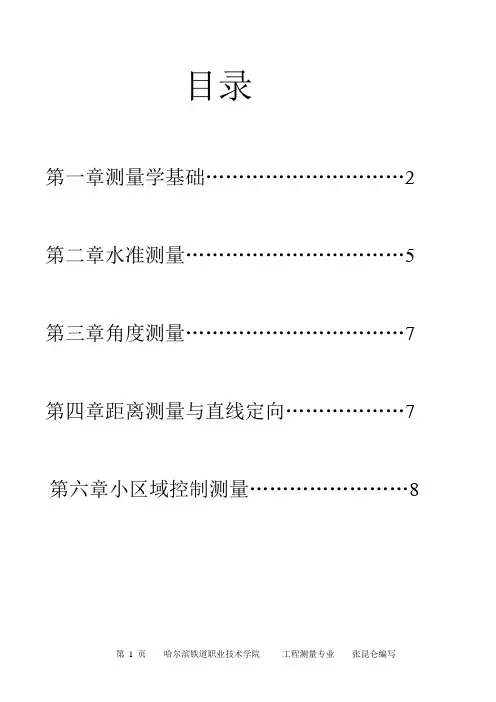

目录第一章测量学基础 (2)第二章水准测量 (5)第三章角度测量 (7)第四章距离测量与直线定向 (7)第六章小区域控制测量 (8)第一章测量学基础第一节测量学的任务及作用基本概念1.测量学:是研究地球形状和大小及确定地球表面(含空间、地表、地下和海洋)物体的空间位置，并对空间位置信息进行处理、储存、管理的科学。

2.测量学的分类:大地测量学、普通测量学、工程测量学、海洋测量学、地图测量学、地图制图学。

3.测量学的两项不同性质的工作：（1）测定：测定是指使用测量仪器和工具，用一定的测量程序和方法，获得地面点位置的相关数据，或者将地面的地物地貌按一定的比例用特定的图例符号绘制成地形图。

（2）测设：测设是指使用测量仪器和工具，根据已有的控制点或地物点，按照设计要求，采用一定方法，将图样上规划设计好的建（构）筑物的位置标定到地面上，作为依据指导施工。

第二节地面点位的表示方法1.水准面：人们设想以一个静止不动的海水面延伸穿越陆地，形成一个闭合的曲面包围整个地球，这个闭合曲面称为水准面。

2.水平面：与水准面相切的平面称为水平面。

3.大地水准面：与平均海水面相吻合的水准面称为大地水准面，也可已称为绝对水准面，它是测量工作的基准面。

4.铅垂线：重力的方向线称为铅垂线，它是测量工作的基准线。

（重力组成：离心力，地球引力。

5.椭球体：人们采用数学中最接近大地体的一个旋转椭球体来代替地球的总形状，称为椭球体。

6.决定地球椭圆体形状和大小的参数为椭圆的长半径短半径及扁率其关系式为b ba-=α7.几个重要的数据：8.工程建设中常采用的有以下三种坐标系统：（1）地理坐标（2）高斯平面直角坐标（3）独立平面直角坐标9.坐标体系的特点测量使用平面直角坐标是以 两条互相垂直线的交点为坐标原点 南北方向的纵轴 为x 轴，以 东西方向的横轴 为y 轴，顺时针注记。

地面点位若用地理坐标表示，应为 经度 纬度 和绝对高程。

10.相对高程：地面点到假定水准面的铅垂距离，称为该点的相对高程，假定高程。
