一、复位
1、按住“MENU”键约5秒，直到出现3个“0”闪烁
2、按向上键1次，出现“001”
3、按回车键3次后,再按向上键或向下键找到“SEt”
4、按回车键1次，再按向上键或向下键找到出现“rES”
5、按住回车键，直到“rES”闪烁，复位完成。
（即恢复出厂设置）
二、清零（即将当前大气压调为0）
1、按“MENU”键1次，再按再按向上键或向下键找到“CAL”
2、按回车键1次，出现“0”，清零完成。
1、按住“MENU”键约5秒，直到出现3个“0”闪烁
2、按向上键1次，出现“001”
3、按回车键3次后,再按向上键或向下键找到“bLo”
4、按回车键1次后, 再按向上键或向下键找到“E-t”
5、按回车键1次确认。
1、按“MENU”键1次，再按向上键或向下键找到“tbL”
2、按回车键1次，出现“10”即原厂设置吹气时间是0.10秒
3、根据需要，再按向上键或向下键设定吹气时间后，按回车键1次确认。
（设定范围是0.01 到2.5秒，显示为1～250）
注意：通过上述两个步骤就可以设定外部吹气的时间,不再需要改变机械手的程序中加时间延迟了。
若设定外部吹气功能和时间后进行过复位，外部吹气功能会被取消，回到出厂设置，需要重新设置。

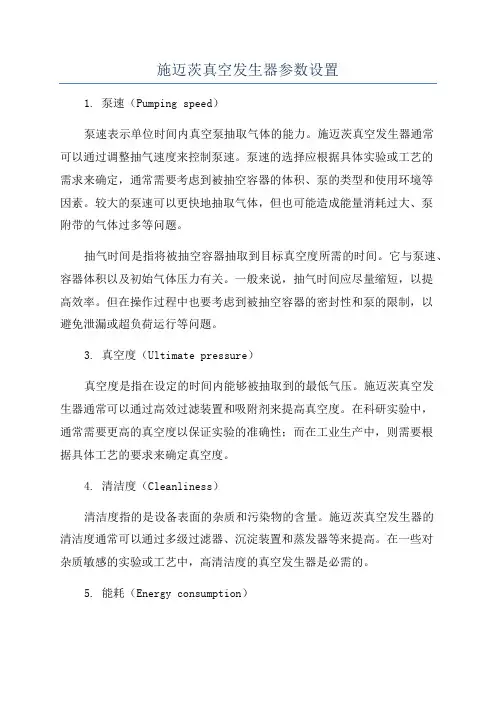

施迈茨真空发生器参数设置1. 泵速（Pumping speed）泵速表示单位时间内真空泵抽取气体的能力。
施迈茨真空发生器通常可以通过调整抽气速度来控制泵速。
泵速的选择应根据具体实验或工艺的需求来确定，通常需要考虑到被抽空容器的体积、泵的类型和使用环境等因素。
较大的泵速可以更快地抽取气体，但也可能造成能量消耗过大、泵附带的气体过多等问题。
抽气时间是指将被抽空容器抽取到目标真空度所需的时间。
它与泵速、容器体积以及初始气体压力有关。
一般来说，抽气时间应尽量缩短，以提高效率。
但在操作过程中也要考虑到被抽空容器的密封性和泵的限制，以避免泄漏或超负荷运行等问题。
3. 真空度（Ultimate pressure）真空度是指在设定的时间内能够被抽取到的最低气压。
施迈茨真空发生器通常可以通过高效过滤装置和吸附剂来提高真空度。
在科研实验中，通常需要更高的真空度以保证实验的准确性；而在工业生产中，则需要根据具体工艺的要求来确定真空度。
4. 清洁度（Cleanliness）清洁度指的是设备表面的杂质和污染物的含量。
施迈茨真空发生器的清洁度通常可以通过多级过滤器、沉淀装置和蒸发器等来提高。
在一些对杂质敏感的实验或工艺中，高清洁度的真空发生器是必需的。
5. 能耗（Energy consumption）能耗是指真空发生器在工作过程中消耗的能量。
施迈茨真空发生器通常采用电力作为能源，其能耗与泵速、抽气时间以及环境温度等因素有关。
为了降低能耗，可以选择能效较高的真空发生器或通过控制抽气速度提高能源利用率。
总之，施迈茨真空发生器的参数设置需要根据具体的需求来确定，包括泵速、抽气时间、真空度、清洁度和能耗等因素。
合理的参数设置可以提高设备的效率和性能，同时减少能源的消耗，为实验或工艺的顺利进行提供保障。

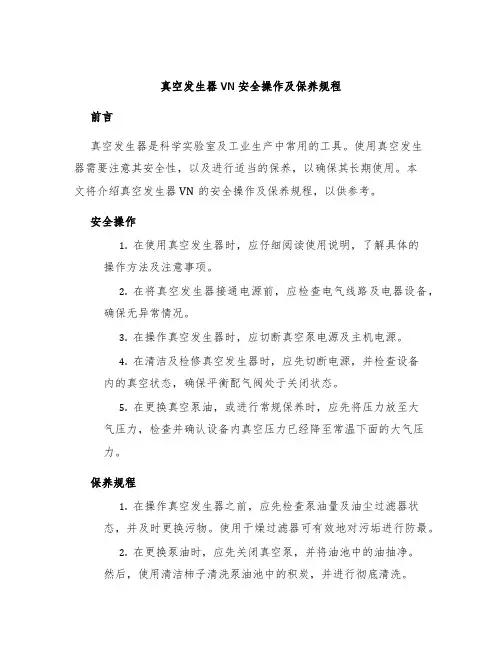

真空发生器VN安全操作及保养规程前言真空发生器是科学实验室及工业生产中常用的工具。
使用真空发生器需要注意其安全性，以及进行适当的保养，以确保其长期使用。
本文将介绍真空发生器VN的安全操作及保养规程，以供参考。
安全操作1.在使用真空发生器时，应仔细阅读使用说明，了解具体的操作方法及注意事项。
2.在将真空发生器接通电源前，应检查电气线路及电器设备，确保无异常情况。
3.在操作真空发生器时，应切断真空泵电源及主机电源。
4.在清洁及检修真空发生器时，应先切断电源，并检查设备内的真空状态，确保平衡配气阀处于关闭状态。
5.在更换真空泵油，或进行常规保养时，应先将压力放至大气压力，检查并确认设备内真空压力已经降至常温下面的大气压力。
保养规程1.在操作真空发生器之前，应先检查泵油量及油尘过滤器状态，并及时更换污物。
使用干燥过滤器可有效地对污垢进行防最。
2.在更换泵油时，应先关闭真空泵，并将油池中的油抽净。
然后，使用清洁柿子清洗泵油池中的积炭，并进行彻底清洗。
3.在清洁泵油池时，应使用温水清洗，并清洗各个孔洞。
使用清洁柿子可有效去除多余的油脂和污垢。
4.在组装泵油系统时，应先将泵油池和泵头拆开，将各个零部件都清洗干净。
然后，涂上适量的硅油润滑剂，返回原位，并紧固好螺丝。
5.在每次使用后，应使用清洁柿子将泵头周围的区域清洗干净，并将设备置于安全区域内进行存储。
总结通过以上的介绍，我们可以看出，在使用真空发生器时，我们应该逐一检查设备、了解具体操作方法、保证安全，并对设备进行适当的保养。
这样不仅可以有效地提高实验室及工业生产的效率，更可以保证设备长期的稳定运行。
希望以上内容对大家在实验及生产中有所帮助。

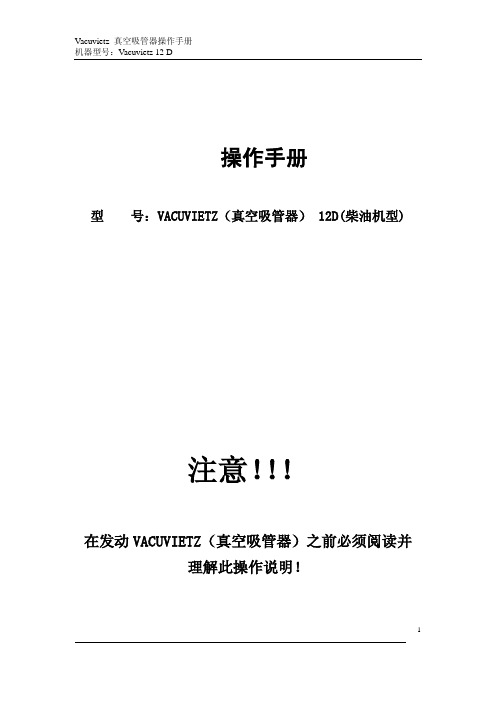

操作手册型号：VACUVIETZ（真空吸管器） 12D(柴油机型)注意！！！在发动VACUVIETZ（真空吸管器）之前必须阅读并理解此操作说明！1目录231．可能出现的危险情况尽管VACUVIETZ（真空吸管器）是根据最新的技术和世界公认的技术安全标准生产制造的，但是，如果操作不当或者使用目的超出了设备功能范围，就会发生事故或者损坏设备。
为了保证安全以及设备的良好运转，必须遵守这里描述的工作步骤和程序。
此设备仅供接受过专业培训的合格人员使用！1.1必须认真对待下列警示。
1. 禁止在没有阅读和理解VACUVIETZ（真空吸管器）操作手册的情况下进行操作。
2. 如本手册无特殊规定，提升重量不得超过设备正常工作的标准。
3. 不得操作损坏的、有故障的或者零件缺失的设备。
4. 如VACUVIETZ（真空吸管器）显示真空不足，不得操作。
5. 如VACUVIETZ（真空吸管器）的吸盘尺寸与管径尺寸不符，不得操作。
6. VACUVIETZ（真空吸管器）进行吸管时要正确定位。
7. VACUVIETZ（真空吸管器）工作时不得载人。
8. VACUVIETZ（真空吸管器）吊管悬空时，下方不得站人。
9. 如果下列VACUVIETZ（真空吸管器）的下列标志缺失，不得操作。
铭牌规定的提升重量VACUVIETZ（真空吸管器）本身的重量安全标志10. 如果要提升的重量大于规定的重量或者悬吊的重物在无人监督的情况下，不得操作。
11. 禁止对VACUVIETZ（真空吸管器）或者吸盘做任何改动。
1.2 操作VACUVIETZ（真空吸管器）只用于制造厂商规定的目的。
如果超出使用范围视为违规，菲茨（VIETZ）公司声明对由此产生的事故或者损坏不承担责任，此风险应由使用者承担。
VACUVIETZ（真空吸管器）是用来吊起和移动管子的，提升重量和被提升的管子管径要严格符合规定。
VACUVIETZ（真空吸管器）可以安4装单吸盘和双吸盘，但都要注意其提升的最大重量（详见胶条上的重量信息）！一定不能超过最大提升重量。

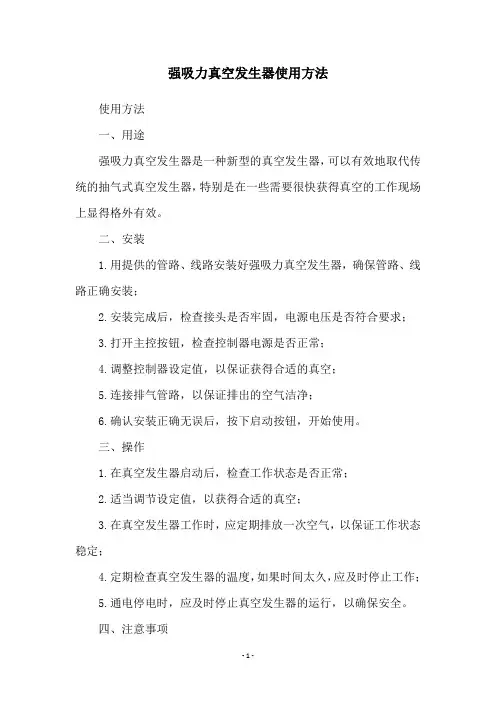

强吸力真空发生器使用方法
使用方法
一、用途
强吸力真空发生器是一种新型的真空发生器，可以有效地取代传统的抽气式真空发生器，特别是在一些需要很快获得真空的工作现场上显得格外有效。
二、安装
1.用提供的管路、线路安装好强吸力真空发生器，确保管路、线路正确安装；
2.安装完成后，检查接头是否牢固，电源电压是否符合要求；
3.打开主控按钮，检查控制器电源是否正常；
4.调整控制器设定值，以保证获得合适的真空；
5.连接排气管路，以保证排出的空气洁净；
6.确认安装正确无误后，按下启动按钮，开始使用。
三、操作
1.在真空发生器启动后，检查工作状态是否正常；
2.适当调节设定值，以获得合适的真空；
3.在真空发生器工作时，应定期排放一次空气，以保证工作状态稳定；
4.定期检查真空发生器的温度，如果时间太久，应及时停止工作；
5.通电停电时，应及时停止真空发生器的运行，以确保安全。
四、注意事项
1.在使用强吸力真空发生器时，应注意安全，防止意外发生；
2.真空发生器的安装环境应确保安全干净，尽量避免阳光直射；
3.安装完成后，应定期清洁真空发生器，确保其良好的工作状态；
4.在改变真空发生器的设定值时，应遵循操作规程，避免出现意外。
T h a n k Y o u f o r S e l e c t i n gOperator Owner's Manual1BAG LINER OPTIONS (Samples supplied with unit)Felt Filter P/N 890435For use in all dusty conditions. Can beused with other liners For use on hard surface where a variety of PACKAGED SINGLYSPECIFICATION SSV50SV50H H.P. 6.0 (4.47 Kw ) 5.5 (4.1kW)TYPE B&S INTEK H O NDA O FU EL CAP. 1.6q t. (1.5L) 1.2q t. (1.1L)O IL CAP.0.69q t. (0.65L)0.63q t. (0.60L)HT:U NIT 145# (65.8kg)153# (69.4kg)HT:SHIPPING 168# (76.2kg)176# (79.8kg)INE WEIG HT:28# (12.7kg)36# (16.3kg)NIT LENG TH 62" (1.57m)62" (1.57m)NIT WIDTH 26.75" (0.68m)26.75" (0.68m)EIG HT42" (1.07m)42" (1.07m)IN THE INTEREST OF SAFETYWARNING: DO NOT1. DO NOT run engine in an enclosed area.Exhaust gases contain carbon monoxide, an odorless and deadly poison.2. DO NOT place hands or feet near moving or rotating parts.3. DO NOT store, spill or use gasoline near an open flame, or devices such as a stove,furnace, or water heater which use a pilot light or devices which can create a spark.4. DO NOT refuel indoors where area is not well ventilated. Outdoor refueling is recommended.5. DO NOT fill fuel tank while engine is running. Allow engine to cool for 2 minutes before refueling. Store fuel in approved safety containers.6. DO NOT remove fuel tank cap while engine is running.7. DO NOT operate engine when smell of gasoline is present or other explosive conditions exist.8. DO NOT operate engine if gasoline is spilled. Move machine away from the spill and avoid creating any ignition until the gasoline has evaporated.9. DO NOT transport unit with fuel in tank.10. DO NOT smoke when filling fuel tank.11. DO NOT choke carburetor to stop engine. Whenever possible, gradually reduce engine speed before stopping.12. DO NOT run engine at excessive speeds. This may result in injury & /or damage to unit.13. DO NOT tamper with governor springs,governor links or other parts which may change the governed engine speed.14. DO NOT tamper with the engine speed selected by the engine manufacturer.15. DO NOT check for spark with spark plug or spark plug wire removed. Use an approved tester.16. DO NOT crank engine with spark plug removed. If engine is flooded, place throttle in “FAST” position and crank until engine starts.17. DO NO T strike flywheel with a hard object or metal tool as this may cause flywheel to shatter in operation. Use proper tools to service engine.18. DO NOT operate engine without amuffler. Inspect periodically and replace, if necessary. If engine is equipped with muffler deflector, inspect periodically and replace, if necessary, with correct deflector.19. DO NOT operate engine with anaccumulation of grass, leaves, dirt or other combustible material in the muffler area.20. DO NOT use this engine on any forest covered, brush covered, or grass covered unimproved land unless a spark arrester is installed on the muffler. The arrester must be maintained in effective working order by the operator. In the State of California the above is required by law (Section 4442 of the California Public Resources Code).Other states may have similar laws.Federal laws apply on federal lands.21. DO NO T touch hot muffler, cylinder, or fins because contact may cause burns.22. DO NOT run engine without air cleaner or air cleaner cover.23. DO NOT operate during excessive vibration!24. DO NOT leave machine unattended while in operation.25. DO NOT park machine on a steep grade or slope.WARNING: DO1. ALWAYS DO remove the wire from the spark plug when servicing the engine or equipment TO PREVENT ACCIDENTAL STARTING.2. DO keep cylinder fins and governor parts free of grass and other debris which can affect engine speed.3. DO pull starter cord slowly until resis-tance is felt. Then pull cord rapidly to avoid kickback and prevent hand or arm injury.4. DO examine muffler periodically to be sure it is functioning effectively. A worn or leaking muffler should be repaired or replaced as necessary.5. DO use fresh gasoline. Stale fuel can gum carburetor and cause leakage.6. DO check fuel lines and fittings fre-quently for cracks or leaks. Replace if necessary7. Follow engine manufacturer operating and maintenance instructions.8. Inspect machine and work area before starting unit.WARNING: The Engine Exhaust from this product contains chemicals knownto the State of California to cause cancer, birth defects or other reproductive harm.GENERAL SAFETYFor your safety and the safety of others, these directions should be followed:Use of Ear Protection is recommended whileoperating this machine.Use of Eye and Breathing protection is recom-mended when using this machine, especially in dry and dusty conditions. Debris bag directs dust toward ground, away from the operator and the optional Felt Filter reduces the amount of dust reintroduced into the environment.·DO NOT place hands or feet inside nozzle intake opening,near debris outlet or near any moving parts.·DO NOT start engine without debris bag connected firmly in place to exhaust outlet.·DO NOT start or operate machine with debris bag zipper ·DO NOT operate during excessive vibration.·DO NOT remove bag until engine has been turned off and hascome to a complete stop.·DO NOT remove hose kit cap on nozzle until engine has beenturned off and has come to a complete stop.·DO NOT operate machine with hose cap, bag or hose removed.·DO NOT use this machine for vacuuming exclusively sand, dust, fine dirt, rock, glass, string like material, grain, rags, cans, metal, bark or water.·DO NOT operate this machine on slopes greater than 20%.·DO NOT pick up any hot or burning debris, or any toxic orexplosive material.·DO NOT allow children to operate this equipment.9Do not operate this machine without first reading owner's manual and engine manufacturer's manual.DANGER0DISPLACEMENT 190cc. MODEL 12VOHVPUT OIL IN ENGINE BEFORE STARTINGASSEMBLY10Your Billy Goat is shipped from the factory in one carton, completely assembled except for the upper handle and accessories. Included with machine are caster kit (890447), felt filter bag (1 each), lawn liner y (3 each),and litter liner (3 each).REMOVE items 8 locknut & 74screws from lower handle (item 27). Attach and securely tighten premature wear to bag.PUT OIL IN ENGINE BEFORE STARTING.16OperationENGINE: See engine manufacturer’s instructions for type and amount of oil and gasoline used.Engine must be level when checking and filling oil and gasoline.ENGINE SPEED: Controlled by throttle lever on the handle.Under normal conditions, operate at minimum throttle to accomplish your current cleaning task.FUEL VALVE: Move fuel valve to "ON" position (Honda only).CHOKE: Operated with throttle control (Honda).Post to prime (Briggs & Stratton).STARTING16.1VACUUM NOZZLE HEIGHT ADJUSTMENT: Thevacuum nozzle is raised and lowered by pulling slightly upward on handle and pulling height adjust T-Handle (item 23) at operators left hand. Lift handle up or down to desired height, then release T-handle.FOR MAXIMUM PICKUP: A djust nozzle height asclose to debris as possible, but without blocking airflow into the nozzle. NOTE : Never bury nozzle into debris.CLEARING A CLOGGED NOZZLE& EXHAUST : Turn engine off and wait for impellerto stop completely and disconnect spark plug wire.Wearing durable gloves, remove clog. Danger , the clog may contain sharp materials. Reconnect spark plug wire.VACUUMINGOPERATION16.2Note: Frequently empty debris to prevent bag overloading with more weight than you can lift.Bag liners are included and available for use in various conditions where debris will be vacuumed. (see Bag Liner Options shown on page 1).DO NOT place bag on or near hot surface , such as engine.Debris bags are normal replaceable wear items.DEBRIS BAG16.3Using two people to lift machine is recommended. Lift holding the handle and front of nozzle. Secure in place during transport.Never store engine indoors or in enclosed poorly venti-lated areas with fuel in tank, where fuel fumes may reach an open flame, spark or pilot light, as on a furnace, water heater,clothes dryer or other gas appliance.If engine is to be unused for 30 days or more, prepare as follows:Be sure engine is cool. Do not smoke.Remove allgasoline from carburetor and fuel tank to prevent gum deposits from forming on these parts and causing possible malfunctionof engine. Drain fuel outdoors, into an approved container,away from open flame. Run engine until fuel tank is empty and engine runs out of gasoline.NOTE: Fuel stabilizer (such as Sta-Bil) is an acceptable alternative in minimizing the formation of fuel gum deposits during storage. Add stabilizer to gasoline in fuel tank orstorage container. Always follow mix ratio found on stabilizer container. Run engine at least 10 min. after adding stabilizer to allow it to reach the carburetor.Do not store with debris in bag. Organic debris generates heat during decomposi-tion and could damage the bag or start a fire.16.5HANDLING & TRANSPORTING:STORAGE16.4B e sure engine has come to a complete stopbefore removing or emptying bag!!This vacuum is designed for picking up trash, organicmaterial and other similar debris (see Safety Warnings page 2-3).Many vacuums are used where dust is mixed with trash. Your unit can intermittently vacuum in dusty areas. However, following these rules will help maintain your machine's ability to vacuum in dusty conditions:•Run machine at idle to quarter throttle.•Machine or pressure-wash debris bag if normal cleaning doesnot fully clean bag. Bag should be thoroughly dry before use.Having one or more spareFelt Filter (890435) is a good way to reduce down time while dirty bags are being cleaned.IF YOUR UNIT FAILS TO START:See Troubleshooting on page 8.Vacuumed leaves, grass and other organic material from your own yard can be emptied into a pile or composter to provide enriched soil for later use as fertilizer in gardens and flower beds Note: Allow green chips to dry before spreading around living plants.COMPOST16.10H i n t!NOTE: Outer bag and rod (items 1 and 3) MUST depress the bag presence switch (item 17) for the unit to start. See fig.1fig 1.INTENDED USE: This machine is designed for vacuuming leaves, grass clippings and other types of organic litter as well as debris mixed with cans, bottles and small amounts of sand; however, vacuuming cans, bottles and sand will affect the longevity of your machine.Inspect machine work area and machine before operat-ing. Make sure that all operators of this equipment are trained in general machine use and safety.Do not operate if excessive vibration occurs. If excessive vibration occurs, shut engine off immediately and check for damaged or worn impeller, loose impeller bolt, loose impeller key, loose engine or lodged foreign objects. Note: See parts list for proper impeller bolt torque specifications. (See trouble shooting section on page 7).Like all mechanical tools, reasonable care must be used when operating machine.SV50, SV50H* Denotes standard hardware item that may be purchasedlocally.Before Requesting Service Review These Suggestions20Engine Service and WarrantyContact your nearest engine manufacturer's autho-rized servicing dealer.22.122BILLY GOAT INDUSTRIES INC.P .O. BOX 308 (1803 S JEFFERSON) LEE'S SUMMIT, MO 64063 / USA PHONE: 816-524-9666 FAX: 816-524-6983WARRANTY PROCEDUREPlease fill in the WARRANTY CARD and send the upper part to Billy Goat.The WARRANTY terms are stated on the lower part which remains with the user. Whenever a Billy Goat Machine is faulty due to a defect in material and / or workmanship, the owner should make a warranty claim as follows:The Machine should be taken to the dealer from whom it was purchased or to an authorized Billy Goat dealer.The owner should present the remaining half of the WarrantyRegistration Card, or, if this is not available, the invoice or receipt.The Warranty Claim will be filled in by the authorized Billy Goat Dealer,who will send it with the faulty part to Billy Goat headquarters.The Quality / Service department at Billy Goat headquarters will study the claim and parts and will notify their conclusions.The decision by the Quality / Service department at Billy Goat headquarters to approve or reject a Warranty claim is final and binding.Note: T o process a Warranty Claim, it is necessary to quote the Model & Serial number who are printed on the Billy Goat Serial Plate.Purchased fromModelUnit(Weight)lbs.kgTROUBLESHOOTINGMAINTENANCEIMPELLER REMOVAL1. Wait for engine to cool and disconnect spark plug.2. Drain fuel and oil from the engine.3. Remove engine, impeller and mounting plate by removing nuts (item 26) around outside of housing.4. Leaving engine fastened to plate, remove impeller bolt (item 50)and lock washer and slide impeller off crankshaft ( A puller may be required). CAUTION: Do not drop impeller.5. If impeller does not slide off crankshaft, place two crowbars between impeller and housing on opposite sides. Pry impeller away from engine until it loosens. Using a penetrating oil can help loosen a stuck impeller.6. If the impeller cannot be loosened, obtain a 1” (25.4mm) longer bolt of the same diameter and thread type as the impeller bolt.Invert engine and impeller and support engine above ground to prevent recoil damage. Thread longer bolt by hand into thecrankshaft until bolt bottoms. Using a suitable gear or wheel puller against the bolt head and the impeller back-plate (near the blades),remove impeller from shaft.7. To reinstall impeller, use a new impeller bolt and lockwasher 8. Tighten impeller bolt. Torque impeller bolt to 50 Ft. Lbs. (68 N .m).9. Reinstall engine, impeller, and mounting plate onto housing in reverse order of removal.10. Before connecting spark plug wire, slowly pull engine starting rope to insure that impeller rotates freely.11. Reinstall spark plug wire.Use only a qualified mechanic for any adjustments, disassembly or any kind of repair .DISCONNECT SPARK PLUG WIRE BEFORE SERVICING UNIT.WARNING: TO AVOID PERSONAL INJURY , ALWAYS TURN MACHINE OFF , MAKE SURE ALL MOVING PARTS COME TO A COMPLETE STOP.RECONNECT SPARK PLUG WIRE,GUARDS, BAG, CAPS AND / ORHOSE BEFORE STARTING ENGINE.ENGINE: See engine manufacturer operator's instructions.17.117For damaged or imbalanced impeller。

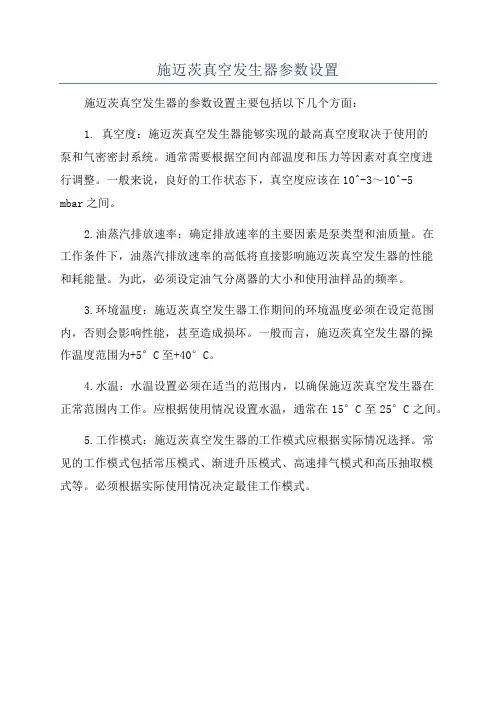

施迈茨真空发生器参数设置
施迈茨真空发生器的参数设置主要包括以下几个方面：
1. 真空度：施迈茨真空发生器能够实现的最高真空度取决于使用的
泵和气密密封系统。
通常需要根据空间内部温度和压力等因素对真空度进
行调整。
一般来说，良好的工作状态下，真空度应该在10^-3～10^-5 mbar之间。
2.油蒸汽排放速率：确定排放速率的主要因素是泵类型和油质量。
在
工作条件下，油蒸汽排放速率的高低将直接影响施迈茨真空发生器的性能
和耗能量。
为此，必须设定油气分离器的大小和使用油样品的频率。
3.环境温度：施迈茨真空发生器工作期间的环境温度必须在设定范围内，否则会影响性能，甚至造成损坏。
一般而言，施迈茨真空发生器的操
作温度范围为+5°C至+40°C。
4.水温：水温设置必须在适当的范围内，以确保施迈茨真空发生器在
正常范围内工作。
应根据使用情况设置水温，通常在15°C至25°C之间。
5.工作模式：施迈茨真空发生器的工作模式应根据实际情况选择。
常
见的工作模式包括常压模式、渐进升压模式、高速排气模式和高压抽取模
式等。
必须根据实际使用情况决定最佳工作模式。
机 种 名 称小型真空单元 真空发生器/真空泵系统系 列ZB系列使用说明书目录安全注意事项 2 型号表示・型号体系 9 产品各部分名称 12 安装・设置 13 空气源 15 使用供给压力 16 配管 16 V通口Ass’y品的使用 17 关于电磁阀 21 构造图・零件构成 25 维护・保养 26 滤芯更换要领 28 吸音材更换要领 28 电磁阀（供给阀・破坏阀）更换要领 29 关于集装式产品 30 关于过滤罩 30 关于破坏流量调整针阀 31 关于真空发生器的排气 31 规格 32 回路图 35 重量 37 真空发生器的排气特性・流量特性 38 真空泵系统流量特性 39 关于流量特性表 40 关于压力传感器Ass’y品 40 关于真空用压力开关Ass’y品 41 故障一览表 42安全注意事项此处所示的注意事项是为了能安全正确的使用本产品，预先防止对您和他人造成危害或损失而定。
为了表示这些事项的危险程度，将注意事项分成「注意」「警告」和「危险」三个等级。
不论哪个等级，都是与安全相关的重要内容，除了必须遵守国际规格(ISO/IEC)、日本工业规格(JIS)※1)以及其他安全规则※2以外，这些内容也请务必遵守。
*1) ISO 4414: Pneumatic fluid power -- General rules relating to systems.ISO 4413: Hydraulic fluid power -- General rules relating to systems.IEC 60204-1: Safety of machinery --Electrical equipment of machines. (Part1: General requirements)ISO 10218-1992: Manipulating industrial robots -Safety.JIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置((第1部:一般要求事项)JIS B 8433-1993: 键控工业机器人－安全性等*2) 劳动安全卫生法 等注意: 误使用时，有可能对人和物品造成损害。
真空发生器原理介绍真空发生器的工作原理是利用喷管高速喷射压缩空气,在喷管出口形成射流,产生卷吸流动.在卷吸作用下,使得喷管出口周围的空气不断地被抽吸走,使吸附腔内的压力降至大气压以下,形成一定真空度. 由流体力学可知,对于不可压缩空气气体(气体在低速进,可近似认为是不可压缩空气)的连续性方程A1v1= A2v2式中A1,A2----管道的截面面积,m2v1,v2----气流流速,m/s由上式可知,截面增大,流速减小;截面减小,流速增大.对于水平管路,按不可压缩空气的伯努里理想能量方程为P1+1/2ρv12=P2+1/2ρv22式中P1,P2----截面A1,A2处相应的压力,Pav1,v2----截面A1,A2处相应的流速,m/sρ----空气的密度,kg/m2由上式可知,流速增大,压力降低,当v2>>v1时,P1>>P2.当v2增加到一定值,P2将小于一个大气压务,即产生负压.故可用增大流速来获得负压,产生吸力.按喷管出口马赫数M1(出口流速与当地声速之比)分类,真空发生器可分为亚声速器管型(M1<1),声速喷管型(M1=1)和超声速喷管型(M1>1).亚声速喷管和声速喷管都是收缩喷管,而超声速喷管型必须是先收缩后扩张形喷管(即Laval喷嘴).为了得到最大吸入流量或最高吸入口处压力,真空发生器都设计成超声速喷管型.真空发生装置即文丘里管的原理文氏管是文丘里管的简称，文丘里效应的原理则是当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单，它就是把气流由粗变细，以加快气体流速，使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
如图所示压缩空气从文丘里管的入口A进入，少部分通过截面很小的喷管B排出。
随之截面逐渐减小，压缩空气的压强增大，流速也随之变大。
`这时就在D吸附腔的进口内产生一个真空度，致使周围空气被吸入文氏管内，随着压缩空气一起流进扩散腔内增加气体的流速，之后通过消音装置减少气流震荡。
VK型真空发生器的使用及操作规程VK型真空发生器的使用VK型真空发生器是一款带快速接头真空发生器。
其特性：1.为了获得更好的耐用性、牢靠性和削减耗电，我们修改了真空破坏和真空发生阀门的线圈。
2.具有二种类型的真空开关供选择，带LED数显的压力感应器和低成本，使用简单的机械型。
3.LED数字式压力感应器接受LED显示，提高了可视性。
4.具备依据希望的应用的二种类型的真空开关，带类比输出的一点输出和二点输出（常规型号是一点输出型）。
5.DC24V规格的电磁阀电流消耗由（常规的）1.2W降低到0.8W。
6.AC100V规格的电磁阀电流消耗由（常规的）1.2VA降低到1VA。
7.锁定型按钮系统标准化（常规型号是人工（按钮））。
8.连座安装与常规型兼容。
新型号与常规型号组合使用不影响其性能。
VK型真空发生器使用方法允许的流体：空气工作压力范围：35～102psi（0.25～0.7MPa）工作温度范围：41～122°F（5～50°C）润滑：不需要引线颜色供气用、破坏用电磁阀组合24VDC：黑色（–：真空产生电磁阀）红色（+：公共）白色（–：真空破坏电磁阀）100VAC：白色（公共）蓝色（真空产生电磁阀）黑色（真空破坏电磁阀）空气定时型真空破坏阀结构：双向阀门、提升阀型、定时器气缸延迟破坏时间：真空发生电磁阀关闭后约0.3到3秒破坏气流：（供压0.5MPa）0到40l/min（ANR）时间设定方法：用气缸上的速度掌控器掌控真空保留功能组合：B,D,F,H,K,M,S,T,W允许的真空泄漏量：0.38in.Hg（1.3kPa）/10min最大过滤器规格：滤芯材料：聚乙烯缩甲醛过滤本领：10？m过滤器面积：1,130mm滤芯更换型号：2（1.75in.2）过滤器规格：VGFE10机械式真空开关规格压力检测：膜片式微型开关压力设定范围：—5.9～23.6in.Hg（—20～—80kPa）设定模式：无级螺母调整开关端子：公共，N.O.，N.C.精准明确度：±1.18in.Hg（±4kPa）微分反应：4.75in.Hg（16kPa最大）微型开关：松下电气或OMRON的J—7微型开关额定：7A250VAC操作显示：SW1：压力超过设定红色LED亮SW2：压力超过设定绿色LED亮功能：1.模式选择开关（ME或S1或S2）2.S1设定修正器（2/3转修正器）3.S2设定修正器（2/3转修正器VK型真空发生器就是利用正压气源产生负压的一种新型，高效，清洁，经济，小型的真空元器件，这使得在有压缩空气的地方，或在一个气动系统中同时需要正负压的地方获得负压变得特别简单和便利。
https:///10.02.01.01586Homepage > Vacuum Technology for Automation > Vacuum Components > Vacuum Generators > Basic Ejectors > Basic Ejectors SBPL > SBPL 25 HVBasic ejector with maximum suction capacitySize: 25Design: High vacuumSuction rate (max): 300 l/minAir consumption (during evac.):105 l/minWeight: 0.75 kgDesign DataAttribute ValueB51 mmB153 mmB216 mmG1G3/8"-IGG2G3/4"-FG3G1/4"-FG4G1/8"-FG5M5-MH72 mmH174 mmL167.5 mmL1285.3 mmL254 mmhttps:///10.02.01.01586Attribute ValueL367 mmL4113 mmL564 mmLG58.5 mmX173.5 mmY162 mmTechnical DataAttribute ValueSize25Degree of evacuation90 %Max. vacuum900 mbar Suction rate (real)300 l/min Suction rate (theo)330 l/min Suction rate (real)18 m³/h Suction rate (theo)19.8 m³/h Air consumption suction105 l/minAir consumption suction 6.5 m³/h Sound level free65 dB(A) Sound level suction55 dB(A) Pressure range (operating pressure) 2.0 ... 6.0 bar Pressure range (operating pressure)29.0...87.0 Recomm. internal hose diameter compressed air 6 mm Recomm. internal hose diameter vacuum20 mm Weight0.75 kghttps:///10.02.01.01586Attribute Value Operating temperature0 ... 60 °C Max. vacuum26.577 inHgSpare PartsSEP HV 3 16 22Part no.10.02.01.01397Multistagenozzle as a cartridgeDesign: High vacuumNumber of stages: 3Nozzle size: 1,6 mmHole diameter: 22 mmDegree of evacuation: 90 %Pressure range (operating pressure):2.0 ... 6.0 barPressure optimal: 4 barSuction rate (max): 308.8 l/minAir consumption (during evac.):103 l/minERS-SET SEP-22 6xRUE-KLAPPart no.10.02.01.01450Set of spare partsfor: Ejector moduleSize: 22contains: 6x Non-return flap Accessorieshttps:///10.02.01.01586VFT G1/2-IG 80Part no.10.07.01.00125Vacuum cup filter with transparent housing andreplaceable filterConnection: G1/2"-FShape: Long filter insertNominal flow rate: 18 m³/hFilter pore size: 80 µmVFT G1/2-IG 100Part no.10.07.01.00126Vacuum cup filter with transparent housing andreplaceable filterConnection: G1/2"-FShape: Long filter insertNominal flow rate: 19.2 m³/hFilter pore size: 100 µmVAM 40 V DRPart no.10.07.02.00035Vacuum gauge (manometer) for analogue measurementand monitoring of the vacuumExternal diameter D: 40 mmMeasuring range: -1.00 ... 0.00 barShape: With sealing ringVacuum connection: G1/8"-Mhttps:///10.02.01.01586VAM-D 30x30 VP10 G1/8-AGPart no.10.07.02.00055Vacuum gauge (manometer) for measurement andmonitoring of the vacuumLength L: 30 mmWidth B: 30 mmMeasuring range: -1.0 ... 10.0 barVacuum connection: G1/8"-MVSi V M12-4Part no.10.06.02.00570Vacuum and pressure switch with two digital outputsignals and IO-Link functionMeasuring range: -1...0 barElectrical connection:Male connect M12, 4 polIndication: LEDProtection: IP 65VSi V D M12-4Part no.10.06.02.00580Vacuum and pressure switch with two digital outputsignals and IO-Link functionMeasuring range: -1...0 barType: with displayElectrical connection:Male connect M12, 4 polIndication: 2xLEDProtection: IP 65https:///10.02.01.01586BEF-WIN 72x25x77 SBPLPart no.10.02.01.01705Mouting bracket (inst.)Length L: 72 mmWidth B: 25 mmHeight H: 77 mmfor: Basic ejectorsEMV 3 24V-DC 2/2 NC K-2PPart no.10.05.01.00366Solenoid valve EMV for direct control of compressed airNominal size: 3 mmVoltage: 24V - DCFunction: 2/2-way valveControl: Normally closedConnecting thread: G1/4"-Mcontains: Cable 2Cable length: 3 mST 20 AL-ELPart no.10.02.01.01679Hose sleeveInternal hose diameter: 20 mmMaterial: AluminiumSurface: anodizedhttps:///10.02.01.01586VSL 27-20 PU-DS-ASPart no.10.07.09.00047Hose for vacuum and compressed-air systemsExternal diameter D: 27 mmInternal diameter d: 20 mmLength (max): 20 mMaterial: PU, wire spiral, antistatInstallation radius (min): 17 mmColour: TransparentPressure range (operating pressure):-1.00 ... 4.72 barAmbient temperature: -40 ... 90 °CSET SBPL 75/100Part no.10.02.01.01685Retrofit kitfor: Basic ejectorsSize: 75/100VRS-ST 15x101.7 SBPLPart no.10.02.01.01687Sealing plug - pre-assemblyExternal diameter D: 15 mmLength L: 101.7 mmfor: Basic ejectorshttps:///10.02.01.01586Part no.10.02.01.01450Set of spare partsfor: Ejector moduleSize: 22contains: 6x Non-return flap。
真空发生器说明书1.控制面板显示：在设定模式预先调整各项值。
真空等级在测量模式。
在预设inHg 或者mmHg 压力时-号不显示。
Mode 模式选择键Up&Down 上、下LED Output1And Output2开关指示灯，Output1=红色，output2=绿色2.常规操作连接电源接通电源后，在显示板上将看到预设值。
当接通电源的时候不要按任何按键。
3．零位调整调整零位时不要连接真空管/气管。
按住Mode 按键3秒以上来调整0位。
4.清空数据如果开关编程错误，可以返回出厂设定。
所有储存值将被清除。
断开电源来完成这项功能。
同时按住Mode 按键和Up 按键然后接通电源。
接通电源后，会显示CLA。
当松开按键后会分别显示-bA，bA。
当按Mode一次时，选择的压力将会被确认及储存。
要调整另外一种压力时见6.35.出厂设定真空开关各项出厂值如下单位输出1输出2Bar HYS,N.O.HYS,N.O.这些设定是可更改的（可被编辑）下列章节将介绍如何编辑。
内置了一个最少可保存10年的电可擦只读存储器。
数据最少可在写入10000次。
N.O=常开，N.C.=常闭，HYS=操作模式“迟滞模式”；工作模式的初始值表格见第8节。
6.设定输出配置（常开或常闭）和压力单位（如：bar）要设定输出模式及压力单位，按住并保持Mode键，然后按Up键。
显示屏将在’’ou 1’’和’’n.o’’交替变换显示。
6.1为Output1选择 N.O.或者N.C.按Up或者Down来更改设定。
按Mode键储存。
接下来开关将显示Output2的设定选择。
将会在’’ou 2’’和’’n.o’’交替变换显示。
6.2为Output2选择 N.O.或者N.C.按Up或者Down来更改设定。
按Mode键储存。
接下来将显示压力单位的选择。
6.3调整压力单位按Up或者Down来更改设定。
按Mode键储存。
型号VS-V-D可能的单位为型号VS-P10-D可能的单位为7.调整工作模式7.1调整output1例如：开关VS-V-D，output1有“迟滞模式”开关点：-0,6 bar迟滞：0,15bar更多信息参考第8节。
真空发生器设置请对照真空发生器英文说明书插图中Pressure Setting（气压值设置）设置压力开关的开启和关闭。
操作说明当气压值超过设定值（P_1）时，气压开关打开。
当气压值下降低于缓冲量(H_1)以下时，开关关闭。
默认输出参数的设定值是在标准大气压值和额定气压上限值之间。
如果正确操作将不会引起任何问题，请正确操作和设置。
<如何操作>[缓冲量模式](1) 在检测模式下按下此按键{s}一次(2)[ P_1]或者[ n_1]和其设置参数交替显示Normal output:标准输出 reversed output: 翻转输出 displays in turn：交替转换(3)按下▲或▼来设置参数值。
▲表示增加▼表示减少按一下改变一个参数值，长按持续跳动改变参数。
(4)按下{s}结束设定参数。
如果需要两个输出结果，第二个[ P_2]也要显示。
那么按第一个参数设定去设置第二个参数。
[窗口比较器模式]在窗口比较器模式下，气压开关打开时会有一个设定气压值的范围，从P1L（下限）到P1H （上限）。
可以用上面提到的步骤去设置上下限值。
Setting of Function (功能设置)■默认设置以下参数为出场设置，如果设置复合，请保持。
如想改变，登入SMC官网获得详细信息或联系我们。
[ F1]输出1设置F2设定与F1设定一样其他设置■检测模式检测模式是气压实时检测，显示，功能开关打开的一种状态，这也是最基本的模式，而其他模式是用来改变参数或者功能参数。
通电→显示标准值→显示单元模块→显示值→显示压力范围→测量模式■功能选着模式检测模式下，按下{S}键2秒或更长，显示[F0]，改变选定功能设定值。
在功能选择模式按下{S}键2秒或更长返回检测模式。
Measurement mode:测量模式 press the button for 2s or longer 长按2秒或以上function selection mode ：功能选择模式 setting functions：功能设置Trouble shooting (故障点及处理方法)■错误指示功能此功能是显示错误点和问题点发生的内容。
