深圳大学大物实验示波器的使用报告模版

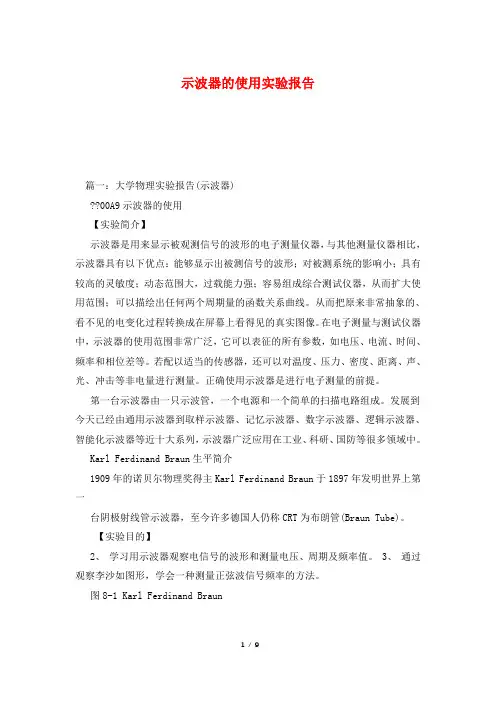

示波器的使用实验报告篇一：大学物理实验报告(示波器)??00A9示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。

【实验目的】2、学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

【实验仪器】VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器GOS-6021型1台2、函数信号发生器YB1602型1台3、连接线示波器专用2根示波器和信号发生器的使用说明请熟读常用仪器部分。

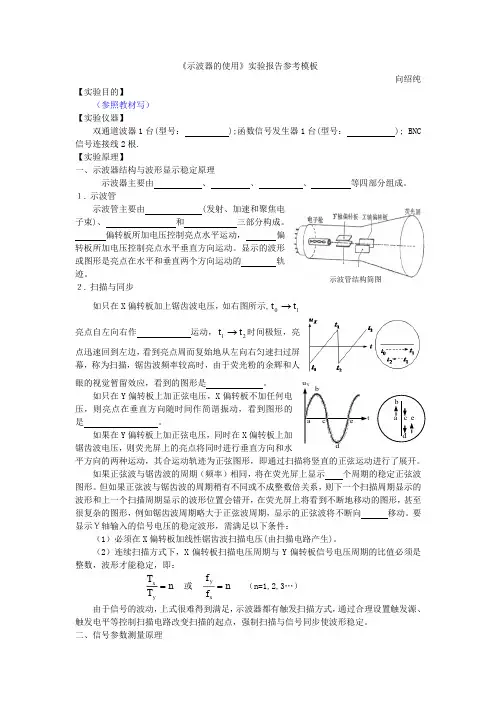

[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y 轴偏转板电压频率与X 轴偏转板电压频率的比值必须是整数，即：n f f xy = n=1,2,3,示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

大物实验报告示波器篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根 [实验原理] 示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图1图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fy?nn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。

1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。

1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。

示波器由垂直放大系统和程度扫描系统组成。

当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。

不同的波形形态可以反映出电路中的不同参数和特性。

2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。

其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。

示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。

3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。

通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。

1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。

2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。

3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。

1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。

示波器使用大学物理实验报告()
实验名称：示波器使用
实验时间：XX年XX月XX日
实验地点：XX大学物理实验室
实验目的：
1. 掌握示波器以及示波器显示信号的原理；
2. 了解示波器各个控件的功能；
3. 掌握如何使用示波器测量信号的频率、幅值等参数。

实验仪器：
1. 示波器
3. 函数信号发生器
4. 稳压电源
实验步骤：
1. 将函数信号发生器和稳压电源的输出接到示波器的输入端口。

2. 调节函数信号发生器产生一个频率约为1000 HZ的正弦波，并调节相位使其与示波器的标准时基同步。

3. 调节示波器的触发电平，保证正弦波的波形稳定不变。

4. 改变函数信号发生器的频率参数，观察示波器中的波形变化，记录下不同频率下示波器显示的数据。

5. 利用滤波器产生一个方波信号，将其输入示波器，观察波形，并记录相关数据。

7. 根据所测数据计算信号的频率、幅值等参数，并与实际值进行对比分析。

实验结果与分析：
2. 使用滤波器产生的方波信号输入示波器，可以得到类似于一个周期方波的波形。

根据波形的参数，可以计算出信号的周期、脉宽等参数。

3. 调节示波器的幅值控制器，可以改变信号的幅值。

通过记录不同幅值下的数据，可以计算出实际幅值与显示幅值的误差，并对误差进行分析。

结论：
通过本实验，我掌握了示波器的使用方法，了解了示波器显示信号的原理，熟练掌握了示波器各个控件的功能，并且学会了如何通过示波器测量信号的频率、幅值等参数。

同时，在进行实验过程中还能够深入理解信号的本质，并对实验数据进行分析与总结。

大物实验示波器实验报告大物实验示波器实验报告一、引言示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、医学工程等领域。

本次实验旨在通过使用示波器来观察和分析不同类型的电信号波形，加深对示波器原理和操作的理解。

二、实验目的1. 熟悉示波器的基本结构和操作方法；2. 学习如何观察和测量不同类型的电信号波形；3. 掌握示波器的调节和校准技巧。

三、实验仪器和材料1. 示波器：型号为XXX的示波器；2. 信号发生器：用于产生不同类型的电信号；3. 电缆和连接线：用于连接示波器和信号发生器。

四、实验步骤1. 将信号发生器的输出端与示波器的输入端通过电缆连接起来；2. 打开示波器和信号发生器，确保电源正常；3. 调节示波器的水平和垂直扫描控制旋钮，使波形显示在屏幕上；4. 选择不同的电信号类型（如正弦波、方波、三角波等），调节信号发生器的频率和幅度；5. 观察示波器屏幕上的波形，并记录相关数据；6. 调节示波器的触发控制旋钮，观察波形的变化；7. 完成实验后，关闭示波器和信号发生器，断开电缆连接。

五、实验结果与分析在本次实验中，我们观察了三种不同类型的电信号波形：正弦波、方波和三角波。

通过调节信号发生器的频率和幅度，我们可以观察到波形的变化。

正弦波是一种周期性的波形，具有连续的曲线。

我们发现，随着频率的增加，正弦波的周期变短，波形变得更加密集。

而随着幅度的增加，波形的振幅也随之增大。

通过示波器的测量功能，我们可以准确地获取正弦波的频率和幅度。

方波是一种具有快速上升和下降沿的波形，其特点是高低电平之间的转换非常迅速。

我们发现，方波的频率越高，上升和下降沿的斜率越陡峭。

通过调节示波器的触发控制旋钮，我们可以观察到方波在屏幕上的稳定显示。

三角波是一种具有连续上升和下降的波形，其形状类似于一个等腰三角形。

我们发现，随着频率的增加，三角波的周期变短，上升和下降的斜率也变得更大。

通过示波器的测量功能，我们可以准确地获取三角波的频率和幅度。

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。

2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。

3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。

【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。

【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。

在各行各业与各个研究领域都有着广泛的应用。

其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。

基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。

“示波管（CRT）”是示波器的核心部件如图1所示的。

可细分为电子枪，偏转系统和荧光屏三部分。

1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。

阴极被灯丝加热后，可沿轴向发射电子。

并在荧光屏上显现一个清晰的小圆点。

2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。

从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。

若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。

x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。

如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。

3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。

大物实验示波器的使用实验报告实验报告：大物实验示波器的使用一、实验目的：1.掌握示波器的基本使用方法和操作规程2.了解示波器在电路分析中的作用和重要性3.熟悉并掌握示波器的各种基础参数的含义及其测量方法二、实验器材：1.示波器2.信号源3.电缆、万用表等附件三、实验原理：示波器是一种将电路中的信号转化为波形显示在示波器屏幕上的仪器。

它通过采样电路将输入的电信号转换为波形信号，经过放大、滤波等处理，最终将波形显示在示波器的屏幕上。

示波器的主要参数包括：频率范围、采样率、灵敏度、带宽等，这些参数对于电路分析和测试有着非常重要的意义。

四、实验步骤：1.将信号源的正负极分别连接示波器的输入端和地端2.打开示波器电源，调整亮度和对比度，使屏幕显示清晰3.进入示波器菜单，设置好所需的参数，包括时间/电压基准、触发方式、扫描方式等4.根据实验要求调整信号源的输出信号，调整频率、幅度等参数，产生所需的波形5.观察示波器屏幕上的波形，根据波形的特征和参数，进行分析和记录五、实验结果与分析：通过实验，我们成功地掌握了示波器的基础使用方法，了解了示波器在电路分析中的重要性。

在实验中，我们观察了不同波形下的示波器参数和特征，比如幅值、周期、频率等。

通过对波形的分析，我们可以得出一些有用的结论和判断，比如电路的稳定性、频率响应等。

六、实验感想：本次实验使我们更加深入地了解了电路中信号传输与处理的基本原理，提高了我们对示波器的使用技能和能力。

同时，实验也让我们意识到，电路分析需要细心、耐心和全面性的思维，需要将所学的理论知识与实际操作相结合，才能得到更准确的结果和结论。

七、实验注意事项：1.操作时一定要注意电路的安全问题，避免造成触电等意外事故2.在接线和操作示波器时，应按照正确的步骤和顺序进行3.合理设置示波器的参数，并针对性地调整信号源的输出参数，避免产生干扰或信号失真等问题4.在实验结果分析中，要进行合理的数据处理和结论推断，避免简单地描述波形，缺乏实际意义。

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。

3、学会用示波器观察正弦波、方波、锯齿波等常见信号的波形，并测量其频率、幅值等参数。

二、实验仪器示波器、函数信号发生器、探头等。

三、实验原理示波器是一种用于显示电信号波形的电子仪器。

它通过在示波管的荧光屏上产生亮点的移动来描绘电信号的变化。

示波管主要由电子枪、偏转系统和荧光屏三部分组成。

电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。

示波器的垂直偏转系统用于控制电子束在垂直方向上的偏转，其灵敏度可以通过调节垂直增益旋钮来改变。

水平偏转系统用于控制电子束在水平方向上的偏转，水平扫描速度可以通过调节水平扫描速度旋钮来调整。

触发系统用于使示波器的扫描与输入信号同步，以稳定显示波形。

四、实验内容及步骤1、示波器的基本调节打开示波器电源，预热几分钟。

将示波器的探头连接到校准信号输出端，调节垂直和水平位移旋钮，使校准信号位于屏幕中央。

调节垂直灵敏度和水平扫描速度旋钮，使校准信号的波形清晰、稳定，并测量校准信号的幅值和频率，与标称值进行比较。

2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为5Vpp。

将探头连接到函数信号发生器的输出端，调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形完整显示在屏幕上。

测量正弦波的幅值、周期和频率，并计算其有效值。

3、观察方波信号将函数信号发生器的输出设置为方波，频率为 500Hz，幅值为10Vpp。

重复步骤 2 中的操作，观察并测量方波的幅值、周期和占空比。

4、观察锯齿波信号将函数信号发生器的输出设置为锯齿波，频率为 200Hz，幅值为3Vpp。

重复步骤 2 中的操作，观察并测量锯齿波的幅值、周期和上升时间。

五、实验数据及处理1、校准信号标称幅值：＿____Vpp实测幅值：＿____Vpp标称频率：＿____kHz实测频率：＿____kHz2、正弦波信号幅值：＿____Vpp周期：＿____ms频率：＿____kHz有效值：＿____V3、方波信号幅值：＿____Vpp周期：＿____ms频率：＿____Hz占空比：＿____%4、锯齿波信号幅值：＿____Vpp周期：＿____ms频率：＿____Hz上升时间：＿____ms六、实验误差分析1、仪器误差：示波器和函数信号发生器本身存在一定的精度限制，可能导致测量结果的误差。

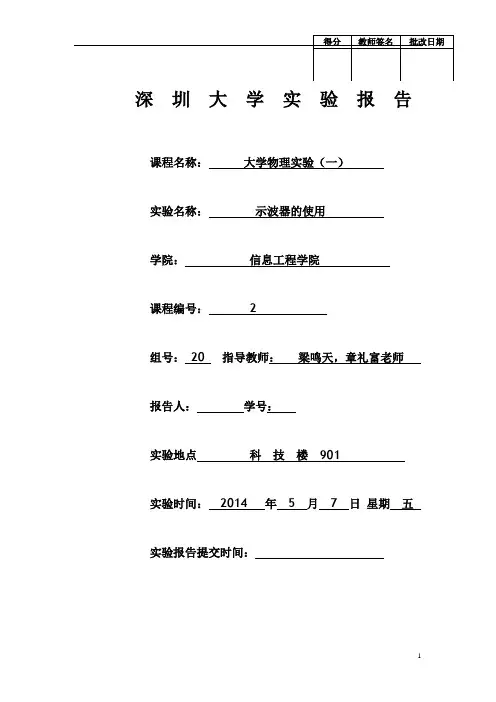

大学物理实验报告示波器篇一：深圳大学物理实验报告示波器的使用报告(Alen版) 深圳大学实验报告课程名称：大学物理实验（一）实验名称：实验21示波器的使用学院：专业：组号：指导教师：报告人：学号：实验地点科技楼 901实验时间：年月日星期实验报告提交时间：12345篇二：大学物理实验示波器的使用报告模版深圳大学实验报告课程名称：大学物理实验（1）实验名称：示波器的使用学院：专业：班级：组号：指导教师：报告人：学号：实验地点科技楼 901实验时间：年月日星期实验报告提交时间：12345篇三：示波器实验报告示波器的使用（预习）一仪器的原理及结构 1．示波器示波器是一种用途广泛的电子测量仪器。

利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等，数字示波器还可以测量信号的频谱特性。

实验室拥有的主要是模拟示波器，数字示波器虽有自动测试功能，给操作带来方便，但显示的波形是量化的不够细腻，观察波形没有模拟示波器清晰，特别是观察含有干扰信号的波形时有一定的困难。

模拟示波器的组成包括示波管、水平/垂直部分、触发部分及电源等组成。

（1）电子示波管如图1所示，主要由电子枪、偏转系统、荧光屏三部分组成。

电子枪包括灯丝、阴极、栅极和阳极。

偏转系统包括Y轴偏转板和X轴偏转板两部分，偏转板上电压形成的电场力将电子枪图1 示波管结构图发射出来的电子束，按照偏转板上电压的大小作出相应的偏移。

荧光屏是位于示波管顶端涂有荧光物质的透明玻璃屏，当电子枪发射出来的电子束轰击到屏时，荧光屏被击中的点上会发光，显示出曲线或波形。

（2）水平/垂直部分示波器的水平部分产生扫描电压，使电子在水平方向上偏转，形成时间轴；垂直部分处理被测信号，在荧光屏上还原出被测信号的电压波形。

（3）示波器的使用①寻找扫描光迹，将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：适当调节亮度旋钮；触发方式开关置“自动”）、水平（于屏幕中央。

大物实验示波器的使用实验报告大物实验示波器的使用实验报告引言：示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、生物医学工程等领域。

本次实验旨在掌握大物实验示波器的使用方法，通过观察和分析电信号波形，加深对电路原理的理解，并提高对实验数据的处理能力。

实验一：基本操作1.1 示波器的连接与调节首先，将示波器的输入端与待测电路的信号源相连，确保连接稳定可靠。

然后，调节示波器的触发电平，使波形在屏幕上稳定显示。

调节示波器的水平和垂直扫描速度，以便观察到完整的波形。

1.2 示波器的触发模式示波器提供多种触发模式，如自由运行触发、外部触发和单次触发等。

通过选择合适的触发模式，可以获得更清晰、稳定的波形。

在本实验中，我们选择了自由运行触发模式，以便连续观察波形的变化。

实验二：波形测量与分析2.1 波形的幅度测量示波器可以直接读取波形的幅度值。

在本实验中，我们通过示波器的幅度测量功能，测量了待测电路输出信号的峰峰值、峰值和平均值。

通过比较不同测量结果，我们可以了解信号的最大、最小和平均变化范围。

2.2 波形的频率测量示波器还可以测量波形的频率。

通过示波器的频率测量功能，我们可以准确地获取待测电路输出信号的频率信息。

在本实验中，我们测量了待测电路输出信号的频率，并与理论值进行对比，验证了电路的工作状态。

实验三：相位差测量与波形显示3.1 相位差测量示波器可以帮助我们测量信号之间的相位差。

在本实验中，我们通过示波器的相位差测量功能，测量了待测电路不同信号之间的相位差。

通过观察相位差的变化，我们可以了解信号在电路中的传递情况。

3.2 波形显示示波器不仅可以显示简单的波形，还可以显示复杂的信号波形。

在本实验中，我们通过示波器的波形显示功能，观察了待测电路在不同工作状态下的波形变化。

通过分析波形的特点，我们可以进一步了解电路的性能和工作原理。

实验四：信号发生器的使用4.1 信号发生器的连接与调节信号发生器是一种用于产生不同频率、幅度和波形的信号的设备。

工作报告-大学物理实验实验报告——示波器的使用一、实验目的1.了解示波器的结构和使用方法；2.掌握直流信号、正弦波信号、方波信号在示波器上的显示方法；3.掌握示波器读数的方法，并掌握示波器读数的误差处理方法。

二、实验原理示波器是一种将不同信号转换为电信号后，再将其显示出来的仪器。

它由放大器、水平和垂直偏转系统、扫描电路和显示器等组成。

示波器接通电源后，通过扫描电路和两个偏转系统，将待测信号转换为水平和垂直方向的电信号，再经过放大和滤波后，通过显示器显示出来。

直流信号：示波器直流灵敏度是指单位电压对应的水平偏转量，它的取值决定了示波器的直流灵敏度。

在测量直流信号的时候，应根据待测信号的大小，选择合适的直流灵敏度。

当待测信号超过示波器选择的最大直流灵敏度时，读数将出现溢出现象。

正弦波信号：正弦波信号的显示，要调整垂直灵敏度，使得信号在显示屏上的垂直方向上呈现出适当的振幅。

方波信号：方波信号是一种周期为T的脉冲信号，用示波器显示时，需要将水平扫描频率和信号频率同步，以保证信号在显示屏上能够完整显示出来。

三、实验步骤1.按照示波器的使用说明，正确接线并打开示波器。

2.调节示波器垂直灵敏度，使得测量的信号在显示屏上正好是满幅的。

3.调节偏心旋钮，使得信号的基准线刚好在中央位置。

4.分别接入直流信号、正弦波信号和方波信号，在合适的直流灵敏度和垂直灵敏度下测量信号的幅度、频率等参数。

5.记录读数，并进行误差计算和分析。

4.误差分析在示波器读数时，需要考虑仪器本身的误差和读数误差。

仪器本身的误差是指示波器自身存在的误差，例如示波器内部放大器的增益误差、示波器的垂直灵敏度和直流灵敏度的误差等。

为了减小仪器本身的误差，我们可以在进行实验前先进行仪器校正。

读数误差是指由读数时操作不当或者测量过程中由于外部因素所引起的误差。

在进行读数时，可以先进行多次测量，然后求取平均值，这样可以减小读数误差。

五、实验总结通过本次实验，我们学习了示波器的结构和使用方法，掌握了直流信号、正弦波信号和方波信号在示波器上的显示方法，以及示波器读数的方法和误差处理方法。

大学物理实验示波器的使用实验报告大学物理实验示波器的使用实验报告引言：示波器是大学物理实验中常用的一种仪器，用于观察和测量电信号的波形和特性。

本次实验旨在通过使用示波器，掌握其基本操作和原理，以及学习如何正确连接电路和调节参数，从而实现准确的波形观测和测量。

实验目的：1. 理解示波器的基本原理和操作方法；2. 学会正确连接电路和示波器，实现准确的波形观测；3. 掌握示波器的参数调节，如时间、电压和触发等。

实验仪器和材料：1. 示波器2. 功能发生器3. 电阻、电容、电感等元件4. 电源5. 连接线等实验步骤：1. 将示波器和功能发生器依次连接到电源上，确保电路连接正确。

2. 打开示波器电源，并调节亮度、对比度等参数，使屏幕显示清晰。

3. 调节示波器的时间基准，选择合适的时间量程，使观测到的波形在屏幕上适合观察。

4. 调节示波器的垂直灵敏度，选择合适的电压量程，使波形的振幅适合观察。

5. 设置示波器的触发方式和触发电平，确保波形稳定显示。

6. 调节功能发生器的频率和幅度，观察波形的变化。

7. 通过连接不同的电路和元件，观察并记录波形的变化情况。

8. 根据实验结果，分析波形的特点和规律。

实验结果与分析：在实验中，我们通过连接不同的电路和元件，观察到了不同形态的波形。

例如，当连接一个正弦信号的源和示波器时，我们观察到了典型的正弦波形。

通过调节功能发生器的频率和幅度，我们可以观察到波形的变化，如频率越高，波形周期越短；振幅越大，波形的峰值越高。

此外，我们还观察到了其他类型的波形，如方波、三角波和脉冲波等。

通过连接不同的电路和元件，我们可以改变波形的形态和特性。

例如，当连接一个RC 电路时，我们观察到了典型的RC衰减波形，波形的振幅随时间的增加而逐渐减小。

通过实验结果的分析，我们可以得出以下结论：1. 示波器可以准确地显示电信号的波形和特性。

2. 波形的形态和特性受到电路和元件的影响，通过连接不同的电路和元件，我们可以实现不同形态的波形观测。

示波器的使用实验报告模板
实验目的：
使用示波器测量不同类型的信号，并掌握示波器的基本操作。

实验仪器：
示波器、信号发生器、电缆。

实验步骤：
1. 将信号发生器输出的正弦波接入示波器的通道1，通过示波器的触发功能，调节示波器的水平位置，使波形恰好处于屏幕的中央。

2. 通过示波器的垂直调节，调整波形的振幅和位置，使波形完整地显示在屏幕上。

3. 将信号发生器输出的方波接入示波器的通道2，通过示波器的通道选择功能，将通道1和通道2切换，观察两个波形的差异。

4. 将信号发生器输出的三角波接入示波器的通道1，并通过示波器的触发功能，调节示波器的水平位置，使波形恰好处于屏幕的中央。

5. 通过示波器的扫描功能，调整扫描时间，观察波形的变化。

实验结果：
在实验过程中，我们通过示波器的基本操作，测量了不同类型的信号波形，包括正弦波、方波和三角波。

通过观察和比较不同波形的示波器信号，我们发现：
1. 正弦波形的频率越高，波形越紧密；振幅越大，波形越高。

2. 方波形的频率越高，宽度越窄，占空比越小；振幅越大，方波的峰值和谷值也会随之增大。

3. 三角波形的频率越高，波形变化越快；振幅越大，波形的三角形就越高。

实验结论：
示波器是一种可以测量并显示电信号波形的仪器，可以测量不同类型的信号波形，例如正弦波、方波和三角波。

示波器的主要功能包括水平位置调节、垂直调节、通道选择、触发功能和扫描功能等。

通过实验，我们掌握了示波器的基本操作，并对不同类型的信号波形有了更深入的了解。
