8路PT100温度模块8路4-20ma电流采集

pt100测温电路：pt100三线制测量电路》是非常优秀的作品，本站提供后大学时代pt100测温电路：pt100三线制测量电路！CPU采用Atmega16,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件产品特性：通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200℃～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计按IEC751国际标准，温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻传感器的结构：两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小暖电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取暖电阻阻值的几十倍，其值达到10-50K（和桥路供电电压有关），下电阻一般和暖电阻某温度下阻值相同测量时取两者的电位差虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿如果直接测量阻值，应该采用恒流源给热电阻供电，热电阻阻值变化时支路电流保持恒定，热电阻压降为线性较好的温度函数放大前应该做滤波处理或者在放大电路中加积分元件Ø怎样判断pt100的好坏,用万用表能测量么?根据分度表参照当时温度看阻值是否相符Ø通常情况下是这样的，将一个基准电压加在pt100回路上，测量pt100上的电压信号（mv），阻值变化是电压信号自然也变化，再经过运放放大后入入A/D 芯片入行A/D转换，经过程序再将电压信号换算成电阻值，采用查表方式（将电阻值和相对应的温度值做成表格放到芯片rom中）的到温度值Ø一般短距离选用二线制接法，中距离选用三线制接法，要求精度高、近距离选用四线制接法三线制比两线制的好处是可以补偿线路电阻的偏差，和抗干扰不是一个概念三种各自的优缺点有许多说法，不一而足二线制不能消除导线电阻的影响四线制可以消除导线电阻的影响四线制的PT100有两根线是用于测量的,另两根是用于补偿的,四线制的电子物料编码规则PT100有两根线（热电阻两端各一根）是提供电流的，另两根是采集电压的具体用哪种电路应该根据系统要求决定，如果精度要求一般，采用三线是经济、稳定、实用的选择Ø输渗透（3根线）、输出、电源三隔离为四线制，设备在控制室；输入（3根线）、输出、电源三不隔离为三线制，设备在控制室或传感器内；输入（3根线）、（输出、电源共用2根线）三不隔离为二线制，设备在传感器内、为一体化Ø由于微处理器的发展，可对Pt100的非线性进行校正，因此Pt100传感器大都采用四线制测量法(非桥路法)，其测量原理Pt100传感器四线制测量电路Pt100两端电压U1=ISRtIS为恒流，Rt为Pt100阻值引线L1、L2存在电阻会影响测量结果，为此，将L1、L2端口处信号输入高输入电阻抗(＞1012Ω)，差分放大，这样L1、L2中电流≈0，L1、L2电阻可忽略不计，所以有Ui=U1这也消除了引线电阻Ø模拟暖电偶测试最准的校法就是用电阻箱了，多路也只有一个一个慢慢来暖电偶用毫伏计模拟输出校二次表，毫伏计同样可以测量热电偶这些都不难，难的是建立一个标准的恒定的温场Ø电压和温度的关系一般是非线性的，对于8位单片机还是查表法好引言PT100是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要入行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大本模块采用了软件查表插值的方法入行校正,最后转换成III型信号III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA电流的变化此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接图1采样电路图2主机电路图3D/A电路系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器数据处理部分,将PT100分度表中的每隔10℃的电阻值写渗透到闪存中,这样,将得到电压值往返算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能图4V/I转换电路图5485通讯电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V,这样可以完整使用单片机的A/D转换器的转换精度主机电路主机电路如图274LS138用来译码,分别选通各路的锁存器采用8MHz的晶振,速度完全可电子书免费下载聪明以满意系统的要求A/D转换的参考电压直接是V CC,这可节省硬件,简化电路,在对精度要求较高的情况下可以选择精密稳压器件,如TL431D/A转换电路为了节省成本,本系统没有采用专用D/A转换芯片,而是运用D/A转换的原理,利用权电阻网络进行D/A转换器,这样精度可以保证,而且速度比较快,CPU控制也是比较简单的电路如图3所示74lS373锁存器,锁存CPU每次更新的数据,OE引脚接138芯片的片选信号,LE下降沿时数据锁存V/I转换电路V/I转换电路如图4所示,它将A/D转换后得到的电压信号,转换成4-20mA III型信号输出I=V/R3RS-485通讯电路通讯芯片选用MAX485芯片,将收允许和发允许接在一起(见图5),用一个口线进行控制,正常情况下,收允许,在需要发送的时候,设为发允许图6软件流程软件设计软件设计是本系统的关键,也是与众不同的地方一般的铂电阻转III型信号的模块都是采用模拟电路,没有软件部分本系统采用数字化线性校正将大大提高模块的精度软件流程见图6软件分主程序,中断服务子程序,所有程序均由C语言编写程序在ICCAVR6.30调试结语基于单片机的PT100－III型信号转换模块具有精度高、可数字通讯、可升级等优点本模块已经用于多个火力发电厂烟气温度检测,其中采用III型信号和数字通讯的都有,均取得了良好的效果。

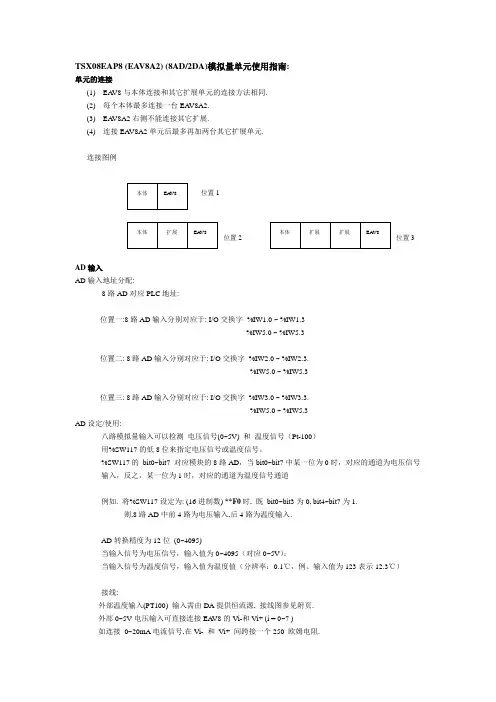

TSX08EAP8 (EAV8A2) (8AD/2DA)模拟量单元使用指南:单元的连接(1) EA V8与本体连接和其它扩展单元的连接方法相同.(2) 每个本体最多连接一台EA V8A2.(3) EA V8A2右侧不能连接其它扩展.(4) 连接EA V8A2单元后最多再加两台其它扩展单元.连接图例AD 输入AD 输入地址分配:8路AD 对应PLC 地址:位置一:8路AD 输入分别对应于: I/O 交换字 %IW1.0 ~ %IW1.3%IW5.0 ~ %IW5.3位置二: 8路AD 输入分别对应于: I/O 交换字 %IW2.0 ~ %IW2.3.%IW5.0 ~ %IW5.3位置三: 8路AD 输入分别对应于: I/O 交换字 %IW3.0 ~ %IW3.3.%IW5.0 ~ %IW5.3AD 设定/使用:八路模拟量输入可以检测 电压信号(0~5V) 和 温度信号（Pt-100）用%SW117的低8位来指定电压信号或温度信号。

%SW117的 bit0~bit7 对应模块的8路AD ，当bit0~bit7中某一位为0时，对应的通道为电压信号 输入，反之，某一位为1时，对应的通道为温度信号通道例如. 将%SW117设定为: (16进制数) **F0时, 既 bit0~bit3为0, bit4~bit7为1.则,8路AD 中前4路为电压输入,后4路为温度输入.AD 转换精度为12位 (0~4095)当输入信号为电压信号，输入值为0~4095（对应0~5V ）；当输入信号为温度信号，输入值为温度值（分辨率：0.1℃，例、输入值为123表示12.3℃）接线:外部温度输入(PT100) 输入需由DA 提供恒流源, 接线图参见附页.外部0~5V 电压输入可直接连接EA V8的Vi-和Vi+ (i = 0~7 )如连接 0~20mA 电流信号,在Vi- 和 Vi+ 间跨接一个250 欧姆电阻.位置1位置2 位置3DA输出DA输出地址分配:2路DA对应PLC地址:单元不论安装在那个位置, 2路DA输出分别对应于: I/O交换字%QW5.0 ~ %QW5.1DA设定/使用:两路模拟量输出可以输出电流信号（0~20mA）可由PLC控制，或输出一个恒定的电流4mA, 为温度传感器(PT100)提供恒流源.用%SW117的高字节来指定输出通道数(既0~20mA 输出通道数)。

KM12B01
8通PT100温度采集模块
产品使用手册
文件版本: V22.1.15
KM12B01采用工业通用标准RS485总线 MODBUS-RTU协议接口，方便接入PLC，DCS等各种仪表或系统，用于监测温度等状态量。

内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V\10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数
外形尺寸
产品接线
应用方案
典型应用
RS485型：通讯协议
免责声明
本文档提供有关产品的所有信息，未授予任何知识产权的许可，未明示或暗示，以及禁止发言等其它方式授予任何知识产权的许可?除本产品的销售条款和条件声明的责任 , 其他问题公司概不承担责任。

并且，我公司对本产品的销售和使用不作任何明示或暗示的担保，包括对产品的特定用途适用性，适销性或对任何专利权，版权或其它知识产权的侵权责任等均不作担保,本公司可能随时对产品规格及产品描述做出修改，恕不另行通知。

联系我们
品牌： KLHA/快乐海岸
地址：上海市宝山区南东路215号8幢快乐海岸品牌事业部
中文站：
国际站：
SKYPE ： soobuu
邮箱：****************
电话： 86-021-******** / 66862055 / 66862075 / 66861077。

一、概述本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、万能信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。

可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。

采用最新无跳线技术，使输入端口具备万能信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。

线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。

采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。

输出回路均采用光电隔离, 抗干扰能力强。

可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。

具备多种标准外形尺寸,能适用各种测量控制场合。

整机采用卡入式结构,安装十分简便。

二、适用范围YK－18智能数字显示控制仪表是智能型、高精度的八回路数显温度、压力、液位、测力、扭矩等物理量控制测量仪表，与八路温度、压力、液位、测力、扭矩传感器及变送器配接可构成各种量程和规格的温度、压力、液位测力、扭矩测控系统。

(可以测量电压,电流,转速,频率等各种参数,可与PLC变频器配接构成各种测量系统。

可以带峰值，谷值。

订货请来电说明。

)三、功能特点万能输入功能（定货时最好把每路输入类型Sn定准）自动校准和人工校准功能多重保护、隔离设计、抗干扰能力强、可靠性高良好的软件平台，具备二次开发能力，以满足特殊的功能先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便四、主要技术指标基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器（最大18位A/D转换器，订货时注明）显示方式：八排四位LED数码管显示。

YAV RTD8串口八通道温度采集卡技术手册V1801武汉亚为电子科技有限公司采用9~24V供电，包含8路信号采集。

YAV RTD8温度模拟量采集模块可以采集8路PT100信号，支持PT100(PT1000)温度传感器的三线接法，采用对称驱动方式设计，可以完全消除铂电阻导线电阻对温度测量的影响。

在模块内部完成对温度计算，通过通讯接口直接读出温度值，单位为摄氏度。

模块采用16位AD设计，测温范围大，精度高，测温范围-40℃~220℃，精度为0.1℃。

模拟量采集部分可以实现对各种模拟量信号的测量，模块预留2种通讯接口(232和485)供客户选择。

模块采用标准modbusRTU协议，可以直接与PLC、DCS和组态王软件通讯。

采集卡上预留多种通信接口，只可用其中一种，以实际选购确定的某一种为准。

技术指标输入输出功能指标⏹温度采集●采集8路PT100或者PT1000（定制）输入信号。

●.温度采集部分采用16位高速高精度△-∑模数转换器，采集数据精度高稳定性好。

●温度测量分辨率：0.1℃。

●.测温范围：-40℃~+220℃。

●采集速度：0.1s更新一次●精度：0.1摄氏度●非线性：0.05%FS●系统测量精度：0.1%●零漂：±3με/4h●抗混滤波：截止频率为采样频率的1/2.56，阻带衰减大于-80dB/oct●低通滤波器（特殊定制）：◆截止频率：10、30、100、300、PASS程控切换⏹通信总线（三选一）●通信接口串口RS232或485、或USB●标准Modbus-RTU协议●波特率：可设定，2400、4800、9600、19200BPS。

●检验方式：可设定，无校验、奇校验、偶校验。

●停止位：可设定，1个停止位、2个停止位。

●传输距离：485 1500米。

●隔离性：过压过流保护，防雷设计，隔离3000VDC。

⏹供电●电源电压：DC9-24V●电源电流：>1A●额定功率：0.3W⏹温度参数●工作温度范围：-30~70℃●存储温度范围：-40~80℃⏹其他参数●温度漂移：±0.015%/℃。

多路PT100或模拟信号4-20ma转485、232采集模块说明数据采集模块的用途数据采集别称数据获取，是运用数据采集模块，从系统软件外界收集数据并输入到系统软件內部的1个插口，数据采集技术已运用在各行各业。

数据采集的目地是以便精确测量工作电压、电流量、溫度、工作压力或响声等物理现象。

应用场景PC的数据采集，根据模块化设计硬件配置、系统软件和电子计算机的融合，开展精确测量。

虽然数据采集模块依据不一样的运用要求有不一样的界定，但系统结构收集、剖析和显示的目地却都同样。

数据采集模块融合了数据信号、控制器、激励器、信号调理、数据采集机器设备和系统软件。

在电子计算机运用的今日，数据采集的必要性是非常明显的，这是电子计算机与外界物理学全球联接的公路桥梁，多种类型数据信号收集的难度系数水平区别挺大。

实际上收集时噪音也将会产生某些不便，数据采集时会某些基本概念要留意，也有大量的实际上的难题要处理。

而数据采集模块主要用于传输数据的工业生产控制模块主要用途，远程控制数据采集模块控制模块比GPRS控制模块在速度上带显著优点。

产品概述：IBF25产品实现传感器和主机之间的多路信号采集，用来检测最多5路温度信号。

IBF25系列产品可应用在RS-232/485总线工业自动化控制系统，温度信号测量、监测和控制等等。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。

每个串口最多可接255只IBF25系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，地址和波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF25系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，输入类型，数据格式，校验和状态，转换速率等配置信息都储存在非易失性存储器EEPROM里。

IBF25系列产品按工业标准设计、制造，信号输入/ 输出之间隔离，可承受3000VDC 隔离电压，抗干扰能力强，可靠性高。

FLEX4011八通道模拟量(热电偶/电压/电流)采集模块用户手册目 录1 产品介绍 (3)2 电气连接及安装 (5)3 通讯协议 (9)3.1 Modbus RTU/ASCII通信协议 (9)3.1.1 Modbus寄存器地址映射 (9)3.1.2 读取数据以及处理 (13)3.2 ADAM研华通信协议 (16)3.2.1 研华通信协议命令 (16)3.2.1.1 读取单通道的数据命令 (16)3.2.1.2 读取所有通道的数据命令 (18)3.3 ASCII码对照表 (20)4 设置软件使用说明 (20)4.1 设置软件与处于设置状态的模块通信 (20)4.2 串口通信参数如何设置 (23)5 使用串口调试软件读取数据 (24)5.1 Modbus-RTU通信协议 (24)5.2 ADAM研华通信协议 (24)附录A (26)A.1 模拟量数据格式 (26)A.2 模拟量输入范围 (26)1 产品介绍FLEX-4011热电阻采集模块是FLEX-4000系列智能测控模块之一，广泛应用于温度测量的工业场合，提供了多种热电偶信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。

FLEX-4011具有八个测量通道，可连接J, K, T, E, R, S, B, N, C, D, G, L, U等多种规格热电偶进行测量。

模块内部各处理单元之间提供了高于1500V 的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。

模块主要特点如下：· 八通道模拟量(热电偶/电压/电流)输入· 可由软件设置传感器的类型以及模块参数· 支持多种标准的热电偶· 宽电压范围输入(18-36V DC)，功耗低· RS-485网络连接，支持Modbus RTU/ASCII协议· 内置看门狗，运行稳定可靠· 外部供电/RS485通讯/模拟量输入之间3000V电气隔离· 宽温度范围运行· 安装方便，标准导轨卡装或螺钉固定2 电气连接及安装端子说明图2 接线端子拨码开关模块具有一个10位的拨码开关，说明如下。

KD AA: 全隔离信号(0.1秒采样)C: 通用隔离输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入K: 隔离输入(独立馈电接线)M: 标准信号(独立馈电接线)U: 单热电偶全隔离输入(热电偶专用插头)7-24V 6通道工作电源最大输入7-24V 12通道7-24V7-24V16通道16通道7-24V7-24V16通道6通道7-24V7-24V7-24V8通道8通道8通道RS485输出接口RS485RS485RS485RS485RS485RS485RS485RS485产品尺寸: 187(W)X34(H)mmX112(D)mm 导轨安装或桌面放置KD BA: 全隔离信号(0.1秒采样) B: 标准信号 (0.3秒采样)C: 通用隔离输入D: 经济型标准输入E: 4-20mA专用输入G: 单热电偶全隔离输入H: 单热电偶非隔离输入J: 隔离输入支持 10A电流输入7-24V7-24V6通道6通道工作电源最大输入7-24V7-24V6通道6通道7-24V7-24V6通道8通道7-24V7-24V8通道6通道RS485RS485输出接口RS485RS485RS485RS485RS485RS485产品尺寸: 93(W)X35(H)mmX121(D)mm 导轨安装或桌面放置KD CE: 4-20mA专用输入H: 单热电偶非隔离输入7-24V7-24V1通道1通道工作电源最大输入RS485RS485输出接口产品尺寸: 54(W)X32(H)mmX82(D)mm 导轨安装或桌面放置输入信号选型附表U: 单热电偶全隔离输入(热电偶专用插头)U注 C系列信号板与A系列信号功能接近,C系列信号板不支持NTC输入，不支持0-50V输入C系列热电偶冷端精度为正负0.1度，而A系列冷端精度则为正负0.5度(影响热电偶绝对误差)C系列信号板侧重于热电偶精度，而A系列侧重于兼容性，抗干扰能力区别不大，均为隔离差分186mm前视图后视图186mm34m mR S 485转U S B 通讯接口上图为了看清接线，USB 被放大了，非实物比例在电脑上按装U 盘里的驱动复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上如果是布线的将仪表的485+接转换器直接将热电偶插头插入每个通道B A 24V (不分正负极)-485+模块供电CH01 CH02CH03 CH04CH05 CH06CH07 CH08热电偶插头热电偶插头0008050301ST E J K -200.0~1300.0-200.0~800.0-200.0~1000.0-200.0~400.0-50.0~1650.0输入代码SN 与信号类型接上电源，通过485通讯连接到电脑或PLC 或人机界面 连电脑时我们有配套的监控软件 一台电脑或人机界面可以接64个模块 每个模块可以设置不同的地址或波特率RS48安装软件在电脑上按装盘里的驱动341复制电脑在线监控系统到电脑上如果是无线模块,已接好线，分别插在仪表上与电脑上315转USB 通讯接口24RS 485转US B 通讯接口接仪表RS 485+接仪表RS 485-1台电脑可监控20台无纸记录仪，最大多可达255测试点仪表连接电脑后，扫描电脑二维码，可通过手机远程监控电脑监控软件免费，一台电脑需要一个可根据实际定制电脑上位机软件接仪表RS 485+接仪表RS 485-自定义通道名称及单位名称 上下限电脑报警查询数据只需0.1秒 高速而稳定同时显示所有通道曲线 曲线放大 坐标位移功能视频教程 高效而稳定的上位机软件研发费用至少在数百万元之上无疑给成长中仪器仪表厂商带来困惑;为此科顺仪器愿将上位机软件共享给仪器仪表厂商使用;软件可永久授权软件并提共源代码;具有完全自主知识产权;自绘数据显示控件, 自主研发实时数据库，极小体积;可导出EXCEL软件仅供我司仪器仪表用户免费使用，不支持第三方硬件商业授权主要面向仪器仪表厂商即仪器仪表厂商生产的仪表或采集模块使用我们的软件来监控商业授权提供三年以上技术支持，并提供驱动开发;商业授权提供10种硬件驱动开发，并提供软件所有源码;为我司模块提供量程上下限配置设置模块输入类型如 4-20mA 0-5V Pt100等模块误差修正功能等视频教程 读测量值功能码寄存器地址寄存器说明0400-151~16通道温度值数据类型INT16功能码寄存器地址寄存器说明数据类型读内部寄存器0300-15返回通道1-16mV 值INT160316-311~16通道温度值INT1603254仪表类型INT1603255环境温度INT160332-471~16通道传感器输入类型表INT160348-631-16通道传感器误差修正值INT160364-791~16通道K 型热电偶温度值INT160380-951~16通道E 型热电偶温度值INT160396-1111~16通道N 型热电偶温度值INT1603112-1281~16通道J 型热电偶温度值INT1603128-1431~16通道Wre 3-25热电偶温度值INT1603144-1591~16通道T 型热电偶温度值INT1603160-1751~16通道B 型热电偶温度值INT1603175-1911~16通道R 型热电偶温度值INT1603192-2071~16通道S 型热电偶温度值INT1603208-2231~16通道Wre 5-26热电偶温度值INT1603224-2401~16通道F2型热电偶温度值INT1603253通讯地址INT1603252波特率INT16通讯协议模块适用于标准Modbus RTU 通讯协议，仪表支持下文中所描述的功能码。

4-20MA采集模块使用说明一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。

二.技术指标型号：TDAM7018 通道数： 8通道信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型电流采集范围:±20mA, 0-20 mA, 4-20Ma电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V精度：0.1级 分辩率: 24位 扫描周期：100ms采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒通讯接口：RS485接口.光电隔离，ESD保护.标准协议：MODBUS-RTU DECON协议工作电源：9-36VDC 功耗: 1.0W冷端补偿误差： <±1℃. 环境温度：温度-20～70℃相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长安装方式：DIN35mm标准导轨卡装或螺钉固定.产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM三．功能和特点z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒z通讯接口： RS485接口. 隔离电压： 3000 VDC.z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;z业界独创2: 唯一能采2000多度的钨铼型热电偶z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.z接线端子: 插拔式端子;z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)四.应用领域SMT行业温度数据监测 电子设备厂温度数据监测电子产品的温度数据监测 冷藏库温度监测仓库温度监测 药厂GMP监测系统环境监测 电信机房监测过程温度监测 啤酒生产空调监测 石油仪器设备机房环境监测工程 库房环境监测工程塑料机械设备数据监测 高校等做实验菜棚/养殖棚的温湿度监测….五. 所需配件：z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。

热电阻温度信号隔离变送分配器（一路PT100输入两路模拟信号输出DIN导轨安装式）主要特性:>>输入：Pt100(-200~+600℃)(范围可选择)也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等>>输出信号：4~20mA，0~5V，0-10V 等标准信号>>辅助电源：5V、9V、12V、15V或24V直流单电源供电>>工业级温度范围: - 45 ~ + 85 ℃>>精度等级：0.2级(FSR%，相对于温度)>>内含线性化和长线补偿功能>>隔离耐压：2500VDC(1mA,60S)，输入/输出1/输出2/电源四隔离>>安装方式：DIN35导轨安装>>外形尺寸：106.7x79.0x25.0mm图1 模块外观图概述:贝福科技研发的热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送(传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。

该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。

输入、输出1、输出2和辅助电源之间是完全隔离（四隔离），可以承受2500VDC的隔离耐压。

产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。

DIN12系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:DIN12 - Z□- T□- P□- A/V□输入类型：Z 温度范围：T 供电电源：P 输出型号：A或者V代码T 代码P 代码电流：A 代码电压：V 代码PT100 Z1 -20-100℃T1 24VDC P1 0-20ma A3 0-5V V1PT10 Z2 0-100℃T2 12VDC P2 4-20ma A4 0-10V V2Cu100 Z3 0-150℃T3 5VDC P3 用户自定义Au 1-5V V6Cu50 Z4 0-200℃T4 15VDC P4 用户自定义VuPt1000 Z5 0-400℃T5用户自定义Tu选型举例1：输入：Pt100 温度范围：-20~100℃供电电压：24V 输出：4-20mA型号：DIN12-Z1-T1-P1-A4选型举例2：输入：Pt1000 温度范围：0~200℃供电电压：12V 输出：0-10V型号：DIN12-Z5-T4-P2-V2通用参数：精度------- 0.2% （相对于温度）输入------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。

PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。

由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。

本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。

III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。

此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。

系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。

数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到页脚内容1电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。

D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。

最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。

图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当 PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。

页脚内容2图2 主机电路主机电路如图2。

CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。

8路模拟量采集模块使用说明书一、产品概述●8路单端模拟量输入4-20mA（支持0-20mA，最高可支持30mA，支持断线查询）●485，MODBUS RTU标准通讯，可与组态软件、PLC、工业触控屏等进行通讯●通讯电路隔离，防雷●可广泛用于工业现场设备的信号采集与控制●一年质保，终身保修二、主要参数模拟量输入通道8路单端模拟量输入类型直流型4-20mA模拟量输入精度±0.02mA工作温度范围-20～70℃外部供电电源24V隔离保护3000VDC安装方式标准DIN导轨安装或螺丝安装三、接线说明四、通讯说明1.通讯参数说明（出厂值）：9600，N，8，12.模拟量采集信号采集命令发送010*********crc16（HEX 发送）本模块支持标准：modbus RTU读值功能码：0x3,0x4；写支持功能码：0x6，0x1024V 外部电源输入正极0V 外部电源输入负极A RS485A+B RS485B-PE RS485信号接地端（接大地防雷）RST 恢复出厂设置正端（RST和GND之间短接3秒即可恢复出厂值）GND 恢复出厂设置负端GND 信号地，1-8路模拟量输入负端IN1+第1路模拟量输入正端IN2+第2路模拟量输入正端IN3+第3路模拟量输入正端IN4+第4路模拟量输入正端IN5+第5路模拟量输入正端IN6+第6路模拟量输入正端IN7+第7路模拟量输入正端IN8+第8路模拟量输入正端GND信号地，1-8路模拟量输入负端参数说明9600波特率N(无校验)校验位8数据位1停止位五、地址分布：地址功能0-7（8路）4-20mA对应值（0-10000）8电源电压9内部参考源（可忽略）10-170-20mA对应值（0-20000）18断线标志位（bit0对应第一路）（bit1对应第二路）..*如果bit—on则为断线19-49备用50-578路ad值校准，初始值10000，如果检测值58校准电源电压59备用60通讯站号61波特率62奇偶校验选择63停止位选择波特率代码表2数值波特率0480019600219200338400校验位代码表3数值0默认0无校验1奇校验2欧校验停止位数值0默认01bit12bit。

8通道温度采集模块一.概述8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。
