精密压力表技术报告计量标准技术报告计量标准名称精密压力表标准装置计量标准负责人建标单位名称(公章) 检验测试所填写日期年04月28日目录一、建立计量标准的目的…………………………………………………………….( )二、计量标准的工作原理及其组成………………………………………………….( )三、计量标准器及主要配套设备……………………….……………………………( )四、计量标准的主要技术指标………………………………………………………( )五、环境条件…………………………………………………………………………( )六、计量标准的量值溯源和传递框图………………………………………………( )七、计量标准的重复性试验…………………………………………………………( )八、计量标准的稳定性考核…………………………………………………………( )九、检定或校准结果的测量不确定度评定…………………………………………( )十、检定或校准结果的验证…………………………………………………………( ) 十一、结论……………………………………………………………………………( ) 十二、附加说明………………………………………………………………………( )一、建立计量标准的目的随着科学技术的发展，使用方便、技术先进的高精度数字压力计逐渐取代和淘汰了传统的指针式压力表。
与传统的活塞压力计相比，数字压力计又有使用的方便、简易的优点。
建立数字多用表检定装置来满足计量保障任务的需求，以进一步提升我所计量保障能力，更好的为企业服务，这也是计量法规和质量管理体系对监视和测量装置技术状态受控的需要。
二、计量标准的工作原理及其组成工作原理组成如下图：精密压力表示值P0被检器具示值P10.000MPa0.0000000压力源P精密压力表标准装置组成及工作原理三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔精密压力表YB-150 （0～60）MPa MPE：±0.25%F.S阳泉市精工特种仪表厂46321年精密压力表YB-150（0～25）MPa MPE：±0.25%F.S阳泉市精工特种仪表100500171年精密压力表YB-150（0～10）MPa MPE：±0.25%F.S 阳泉市精工特种仪表厂190526111年主要配套设备台式液压泵CONST181A(0.085～70) MPa北京康斯特仪表公司181A11020066温湿度表GJW2080A（-20～40）℃( 0～80 ) %RH一等天津凯隆达仪器仪表有限公司/1年机械秒表钻石(0～3600）S上海秒表厂山西省计量科学研究院1年油水分离器FY-A （0. 2.5～60）MPa江阴市文林电子自控设备厂四、计量标准的主要技术指标精密压力表标准装置型号：Y—150测量范围：(10～60 ) MPa准确度等级：0.25级生产厂：阳泉市精工特种仪表厂使用环境：（0～50）℃；相对湿度≤95％大气压力：（86～106）kP a五、环境条件序号项目要求实际情况结论1 温度（20±5）℃符合要求合格2 湿度＜85% 符合要求合格3456六、计量标准的量值溯源和传递框图精密压力表标准装置量值溯源和传递框图上级计量器具本级计量器具下一级计量器具计量基（标）准名称：0.05级活塞式压力计标准装置不确定度或准确度等级或最大允许误差：0.05级保存机构：直接比较法计量标准名称：精密压力表标准装置测量范围：（10～60）MPa不确定度或准确度等级或最大允许误差：0.25级直接比较法计量标准名称：一般压力表测量范围：（10～60）MPa不确定度或准确度等级或最大允许误差：1.6级及以下七、计量标准的重复性试验为验证本项计量标准的测量重复性误差，以一只(0～60)MPa 的一般压力表为例，对其全程进行检定后，发现在20MPa 点上变化较大，对该点进行10次测量，估算其重复性标准偏差：数值如下：序号1 2 3 4 5 示值（MPa ）30.000 30.040 30.040 30.040 30.040 残差（MPa ） 0.0000.0200.0200.0200.020序号 6 7 8 9 10 示值（MPa ） 30.040 30.040 30.040 30.040 30.040 残差（MPa ）0.0200.0200.0200.0200.020因为n=10，求得： =P 15.040MPa则重复性标准偏差：()=--=∑=1)(1012n P P P S n i0.045 MPa计量标准装置最大重复性误差为0.045 MPa ，实测结果表明，本检定装置的测量重复性满足建标要求。
计量标准技术报告计量标准名称压力表检定装置计量标准负责人湛国超建标单位名称朝阳浪马轮胎有限责任公司填写日期 2020年1月18 日目录一、建立计量标准的目的………………………………………………………………… ( 1 )二、计量标准的工作原理及其组成………………………………………………………( 1 )三、计量标准器及主要配套设备…………………………………………………………( 2 )四、计量标准的主要技术指标……………………………………………………………( 3 )五、环境条件………………………………………………………………………………( 3 )六、计量标准的量值溯源和传递框图……………………………………………………( 4 )七、计量标准的稳定性考核………………………………………………………………( 5 )八、检定或校准结果的重复性试验………………………………………………………………(6 )九、检定或校准结果的不确定度评定 (7)十、检定或校准结果的验证………………………………………………………………(9 ) 十一、结论…………………………………………………………………………………(10 ) 十二、附加说明……………………………………………………………………………(10 )一、建立计量标准的目的为保障我厂所属范围使用压力表示值的准确，确保生产过程中的计量准确可靠及操作人员的人身安全，同时又能满足我公司生产的需求，故建立精密压力表标准装置，以便在公司内开展压力表检定工作。
二、计量标准的工作原理及其组成根据帕斯卡定律和流体静力平衡原理，借助螺纹杠杆加压，通过活塞产生的水压，使校验器的活塞系统产生标准压力值，利用两端的等压值把被检压力表与精密压力表（标准表）进行直接示值此对。
其框图1、标准压力表2、被检压力表3、被检压力表4、螺纹杆5、截止阀。
压力表计量标准技术报告在现代工业生产中，压力表是一种常用的测量仪器，用于测量和显示各种气体或液体的压力大小。
压力表的准确度和可靠性对于工业生产过程的稳定运行至关重要。
因此，压力表的计量标准技术报告成为了工程技术领域中的一个重要课题。
首先，我们需要了解压力表的计量标准是什么。
压力表的计量标准是指在一定的条件下，对压力表进行检定和校准，以确定其测量结果的准确性和可靠性的技术要求。
压力表的计量标准技术报告，就是对压力表的计量标准进行详细的阐述和说明，包括对压力表的检定、校准方法、标准器具的选择和使用、测量数据的处理等内容。
其次，压力表的计量标准技术报告需要涵盖的内容非常丰富。
首先是对压力表的结构和工作原理进行详细的描述，包括压力表的传感器、指示装置、测量范围、精度等参数。
其次是对压力表的检定和校准方法进行详细的介绍，包括检定和校准的环境条件、标准器具的选择和使用、测量数据的处理方法等。
最后是对压力表的准确度和可靠性进行评价，包括对压力表的测量结果进行分析和比较，以及对压力表的使用寿命和维护保养进行评估。
在压力表的计量标准技术报告中，还需要对压力表的相关标准和法规进行引用和解释。
例如，国家标准《压力表检定规程》和《压力表校准规程》等文件，对于压力表的检定和校准提出了具体的技术要求和程序，需要在技术报告中进行详细的解释和说明。
此外，压力表的计量标准技术报告还需要对压力表的应用领域和发展趋势进行分析和展望。
随着工业生产的不断发展和进步，对于压力表的测量精度和可靠性提出了更高的要求，因此压力表的计量标准技术报告需要对未来的发展方向和技术创新进行预测和展望。
综上所述，压力表的计量标准技术报告是对压力表的计量标准进行详细阐述和说明的技术文件，其内容丰富、细致，涵盖了压力表的结构、工作原理、检定和校准方法、准确度和可靠性评价、相关标准和法规的引用和解释，以及对未来发展趋势的展望。
通过对压力表的计量标准技术报告的编制和研究，可以提高压力表的测量精度和可靠性，促进工业生产的稳定运行和提高生产效率。

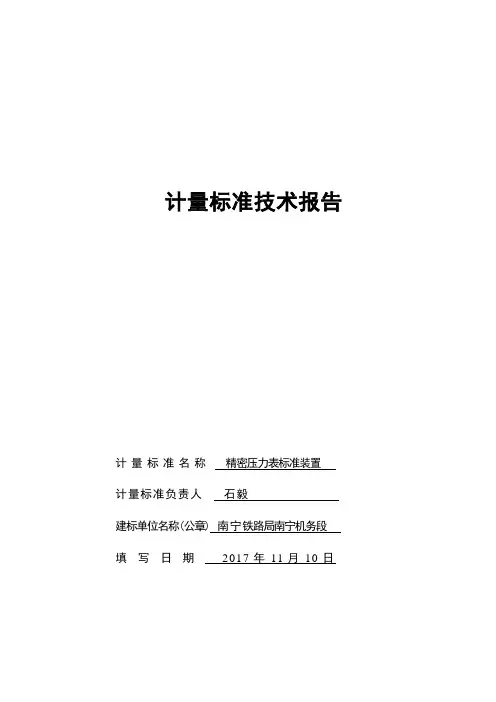

计量标准技术报告
计量标准名称精密压力表标准装置
计量标准负责人石毅
建标单位名称(公章) 南宁铁路局南宁机务段
填写日期2017年11月10日
目录
一、建立计量标准的目的
二、计量标准的工作原理及其组成
三、计量标准器及主要配套设备
四、计量标准的主要技术指标
五、环境条件
六、计量标准的量值溯源和传递框图
七、计量标准的重复性试验
八、计量标准的稳定性考核
九、检定或校准结果的测量不确定度评定
十、检定或校准结果的验证
十一、结论
十二、附加说明。
计量标准技术报告计量标准名称精密压力表标准装置计量标准负责人x x x建标单位名称（公章）x x县计量检定测试填写日期 2008年12月目录一、建立计量标准的目的……………………………………………………（ 2 ）二、计量标准的工作原理及其组成…………………………………………（ 2 ）三、计量标准器及主要配套设备………………………………………………（ 3 ）四、计量标准的主要技术指标…………………………………………………（ 4 ）五、环境条件……………………………………………………………………（ 4 ）六、计量标准的量值溯源和传递框图…………………………………………（ 5 ）七、计量标准的重复性试验………………………………………………（ 6 ）八、计量标准的稳定性考核……………………………………………………（ 7 ）九、检定或校准结果的测量不确定度评定……………………………………（ 8 ）十、检定或校准结果的验证……………………………………………………（ 12 ）十一、结论………………………………………………………………………（ 13 ）十二、附加说明…………………………………………………………………（ 13 ）一、建立计量标准的目的建立计量标准的目的意义为了保证工作用压力表量值的统一准确可靠,保护企业人民安全，特建立“精密压力表标准装置”标准器,进行压力的量值传递。
二、计量标准的工作原理及其组成根据帕斯卡定律和流体静力平衡原理，借助氧气表、压力表两用校验器上杠杆加压，通过活塞产生的油压，使校验器的活塞系统产生标准压力值，利用两端的等压值把被检压力表与精密压力表（标准表）进行直接示值此对。
其框图如下：34１２ 5标准器的组成1、标准表(精密压力表）2、被检表3、氧气表接头4、导管5、加压杠杆三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔精密压力表Y-150 0-0.16MPa0.25级200510461 xx市计量所1年精密压力表Y-150 0-0.25MPa 200511961 xx市计量所1年精密压力表Y-150 0-0.4 MPa 200510601 xx市计量所1年精密压力表Y-150 0-0.6 MPa 200510601 xx市计量所1年精密压力表Y-150 0-1 MPa 200510951 xx市计量所1年精密压力表Y-150 0-1.6 MPa 20059171 xx市计量所1年精密压力表Y-150 0-2.5 MPa 200510601 xx市计量所1年精密压力表Y-150 0-4 MPa 200510651 xx市计量所1年精密压力表Y-150 0-6 MPa 20047651 xx市计量所1年精密压力表Y-150 0-10 MPa 200570152 xx市计量所1年精密压力表Y-150 0-25 MPa 20051053 xx市计量所1年精密压力表Y-150 0-40 MPa 2005100802 xx市计量所1年精密压力表Y-150 0-60 MPa 2005964 xx市计量所1年主要配套设备氧气表、压力表两用校验仪L YL-60 0-60MPa /xx市计量所；241/ / 干湿温度计WS2080B / /天津市科辉仪表厂05062070xx市计量所1年温度计-50-50℃(-50-50)℃(0.1℃)/xx市计量所1年四、计量标准的主要技术指标准确度等级;0.25级测量范围:0-60MPa允许误差分别为:序号测量范围出厂编号允许误差1 0-0.16MPa 200510461 ±0.0004 Mpa2 0-0.25MPa 200511961 ±0.000625 Mpa3 0-0.4 MPa 200510601 ±0.001 Mpa4 0-0.6 MPa 200510601 ±0.0015 Mpa5 0-1 MPa 200510951 ±0.0025 Mpa6 0-1.6 MPa 20059171 ±0.004 Mpa7 0-2.5 MPa 200510601 ±0.00625 Mpa8 0-4 MPa 200510651 ±0.01 Mpa9 0-6 MPa 20047651 ±0.015 Mpa10 0-10 MPa 200570152 ±0.025 Mpa11 0-25 MPa 20051053 ±0.0625 Mpa12 0-40 MPa 2005100802 ±0.1 Mpa13 0-60 MPa 2005964 ±0.15 Mpa五、环境条件序号项目要求实际情况结论温度（20±5）℃（20±5）℃符合12 湿度≤85% ≤85% 符合3456六、计量标准的量值溯源和传递框图上一级计量器具本级计量器具下一级计量器具二等活塞压力计标准装置测量范围0.04-250 MPa 基本误差±0.02%液体静力平衡精密压力表标准装置测量范围0-60MPa0.25级直接比对法弹簧管式一般压力表测量上限0~60MPa1.6级以下七、计量标准的重复性试验现选取：1.6级，测量范围为（0~60）MPa的弹簧管式一般压力表，对30 MPa示值点在同等条件下，重复测量10次，测量结果如下：单位：MPa序号1 30.00 －0.08 0.00642 30.00 －0.08 0.00643 30.00 －0.08 0.00644 30.20 ＋0.12 0.01445 30.20 ＋0.12 0.01446 30.00 －0.08 0.00647 30.00 －0.08 0.00648 30.00 －0.08 0.00649 30.20 ＋0.12 0.014410 30.20 ＋0.12 0.0144∑X 300.8 0 0.09630.08 / /所得结果s = 0.10 MPa小于合成不确定度u c = 0.13 ℃，故该测量重复性符合要求。
压力表计量标准技术报告计量标准技术报告计量标准名称:压力表标准装置建立计量标准单位:计量标准负责人:筹建起止日期: 2010、03~2010、06说明1、建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2、《计量标准技术报告》由计量标准负责人填写。
3、《计量标准技术报告》用计算机打印或墨水笔填写～要求字迹工整清晰。
目录一、计量标准的工作原理及其组成 (1)二、选用的计量标准器及主要配套设备………………………………………(2) 三、计量标准的主要技术指标…………………………………………………(3) 四、环境条件……………………………………………………………………(3) 五、计量标准的量值溯源和传递框图…………………………………………(4) 六、计量标准的测量重复性考核………………………………………………(5) 七、计量标准的稳定性考核……………………………………………………(6) 八、测量不确定度评定…………………………………………………………(7) 九、计量标准的测量不确定度验证……………………………………………(9) 十、结论…………………………………………………………………………( ) 十一、附加说明…………………………………………………………………( )一、计量标准的工作原理及其组成采用比较法根据帕斯卡原理，当校验器造压时，压力能等值传递到精密压力表和被压检的一般压力表，检定时，采用精密压力表与一般压力表直接比较。
此方法符合JJG52---1999《弹簧管式一般压力表和真空表》。
二、选用的计量标准器及主要配套设备不确定度或制造厂及检定名称型号测量范围准确度等级或出厂编号证书号最大允许误差黔南州质量技术西安西仪公司监督检测所LYB-150 0~60MPa 精密压力表 0.25级 2006-6-405 (05)字第201000010号黔南州质量技术计西安西仪公司监督检测所LYB-150 0~60MPa 精密压力表0.25级 2006-6-402 (05)字第量201000009号标准器黔南州质量技术西安西仪公司监督检测所力压力表校验仪 0~60MPa YS-600 0.05级 201 (22)字第201000001号主要配套设备三、计量标准的主要技术指标其技术指标如下:测量范围:0---60MPa准确度等级:0.25级四、环境条件项目要求实际情况结论温度 (20?2)? (20?2)? 符合要求湿度 ?85%RH ?75%Rh 符合要求振动无无符合要求五、计量标准的量值溯源和传递框图量值溯源图上****质量技术监督检测所一二等级(-0.1—100MPa) 计量标准直接比较法本单精密压力表、真空表位(0—60MPa) 一0.25级级计量器具比较法下一级计工作用弹簧管式压力表量标 ( 0—60MPa)准 1.0级六、计量标准的测量重复性考核选用一只相对稳定测量范围0~60MPa，准确度等级1.0级的压力表在重复性条件下，用本装置精度重复的测量10次，其各次测量值如下:残余误差测量各次测量值残差平方备注 2 次数 X(MPa) ViiV= X- Xii -6 1 30.05 -0.005 2.5×10-6 2 30.05 -0.005 2.5×10-6 3 30.05 -0.005 2.5×10-6 4 30.05 -0.005 2.5×10-6 5 30.05 -0.005 2.5×10-66 30.10 0.005 2.025×10-6 7 30.05 -0.005 2.5×10-6 8 30.05 -0.005 2.5×10-69 30.10 0.005 2.025×10-610 30.00 -0.005 2.025×102-3 =6.25×10------ ΣViX=30.05标准误差:102,Vi-2-2i,1 S= =6.35×10 MPa (扩展不确定度),2.69×10 MPa n,1同时也小于测量不确定度评定结果的合成标准不确定度,因此其测量重复性符合要求。
计量标准技术报告
计量标准名称精密压力表标准装置计量标准负责人张万生
建标单位名称（公章）扬州市计量测试技术研究所填写日期2008.09
目录
一、建立计量标准的目的………………………………………( 3 )
二、计量标准的工作原理及其组成………………………………( 3 )
三、计量标准器及主要配套设备…………………………………( 4-5 )
四、计量标准的主要技术指标……………………………………( 6 )
五、环境条件………………………………………………………（ 6 ）
六、计量标准的量值溯源和传递框图……………………………（ 7 ）
七、计量标准的重复性考核………………………………………（8 ）
八、计量标准的稳定性考核………………………………………（ 9 ）
九、检定或校准结果的测量不确定度评定…………………（10-14 ）
十、检定或校准结果的验证……………………………………（ 15 ）十一、结论………………………………………………………（ 16 ）十二、附加说明…………………………………………………（ 16 ）。
计量标准技术报告计量标准名称：______________________________________ 计量标准负责人：___________________________________ 建标单位名称（公章）：______________________________ 填写日期：_______________________________________一、建立计量标准的目的................................................. （3 ）二、计量标准的工作原理及其组成........................................... （3 ）三、计量标准器及主要配套设备............................................. （4 ）四、计量标准的主要技术指标............................................... （5 ）五、环境条件............................................................. （5 ）六、计量标准的量值溯源和传递框图......................................... （6 ）七、计量标准的重复性试验................................................. （7 ）八、计量标准的稳定性考核................................................. （8 ）九、检定或校准结果的测量不确定度评定................................... （9-10）十、检定或校准结果的验证............................................... （11 ）十一、结论............................................................. （12 ）十二、附加说明......................................................... （12 ）二、计量标准的工作原理及其组成ZT501手动气压源是由手动加压泵、换向阀、截止阀、卸荷阀、调压缸和压力输出等部分组成。
精密压力表标准装置测量不确定度分析摘要目前，在计量测试单位的计量工作中，精密压力表检定装置广泛地被用于检定一般压力表，以更有效地提高压力表的准确度及使用价值。
精密压力表的工作原理是在压力和真空的作用下，弹簧管产生弹性变形引起管端位移，通过机械传动机构管端位移不断放大，同时传递给指示装置，再由指针在刻有法定计量单位的分读盘上指示出被测压力值或真空量值。
本文通过举例0.4级精密压力表标准装置测量1.6级普通压力表探讨分析了精密压力表标准装置测量不确定度的产生因素及各测量不确定度的计算方法。
关键词精密压力表标准装置；不确定度；分析精密压力表标准技术报告的重要技术性内容包括了精密压力表标准装置测量不确定度评定，且在建立计量标准时必须做精密压力表标准装置的测量不确定度评定工作。
一般压力表在安全防护、环境监测、质量控制等环节都起着相当重要的作用。
在开展压力表检定工作之前必须通过正确评定精密压力表标准装置测量不确定度来建立精密压力表标准装置。
1测量方法的概述本文主要是在温度为（20±5）℃，相对湿度小于85%的环境中，依据《弹簧管式一般压力表、压力真空表及真空表检定规程》（JJG52-1999），同时根据精密压力表标准装置的操作规范评定一般压力表的不确定度。
测量方法是将精密压力表和被检表用校验仪或真空压力检验仪，根据帕斯卡定律，通过手压泵或开动真空泵产生压力，并将压力量值通过导压管同时传递给精密压力表和被检测表，同时比较二者的示值即可求得被检测压力表的示值误差。
2建立数学模型根据第一点中关于一般压力表的检测方法的概述，可建立被检测压力表的示值的数学模型为：ΔP=Py-Pb。
（其中ΔP表示被检测压力表的测量误差，Py表示被检压力表示值，Pb表示精密压力表示值）。
3计量标准装置测量不确定度的产生原因计量标准装置测量不确定度主要是测量设备、测量人员的测量方法与技术、被测量物、环境条件及影响量等因素造成的。
压力表计量标准技术报告计量标准技术报告计量标准名称:压力表标准装置建立计量标准单位:计量标准负责人:筹建起止日期: 2010、03~2010、06说明1、建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2、《计量标准技术报告》由计量标准负责人填写。
3、《计量标准技术报告》用计算机打印或墨水笔填写～要求字迹工整清晰。
目录一、计量标准的工作原理及其组成 (1)二、选用的计量标准器及主要配套设备………………………………………(2) 三、计量标准的主要技术指标…………………………………………………(3) 四、环境条件……………………………………………………………………(3) 五、计量标准的量值溯源和传递框图…………………………………………(4) 六、计量标准的测量重复性考核………………………………………………(5) 七、计量标准的稳定性考核……………………………………………………(6) 八、测量不确定度评定…………………………………………………………(7) 九、计量标准的测量不确定度验证……………………………………………(9) 十、结论…………………………………………………………………………( ) 十一、附加说明…………………………………………………………………( )一、计量标准的工作原理及其组成采用比较法根据帕斯卡原理，当校验器造压时，压力能等值传递到精密压力表和被压检的一般压力表，检定时，采用精密压力表与一般压力表直接比较。
此方法符合JJG52---1999《弹簧管式一般压力表和真空表》。
