玻璃量器检定装置技术报告

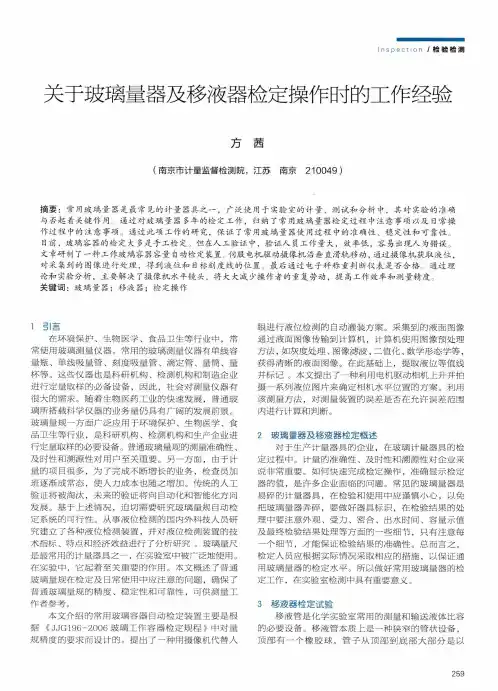

I n s p e c t i o n/检验检测关于玻璃量器及移液器检定操作时的工作经验方茜(南京市计量监督检测院，江苏南京210049)摘要：常用玻璃量器是最常见的计量器具之一，广泛使用于实验室的计量、测试和分析中，其对实验的准确 与否起着关键作用。

通过对玻璃量器多年的检定工作，归纳了常用玻璃量器检定过程中注意事项以及日常操 作过程中的注意事项。

通过此项工作的研究，保证了常用玻璃量器使用过程中的准确性、稳定性和可靠性。

目前，玻璃容器的检定大多是手工检定。

但在人工验证中，验证人员工作量大，效率低，容易出现人为错误。

文章研制了一种工作玻璃容器容量自动检定装置。

伺服电机驱动摄像机沿垂直滑轨移动，通过摄像机获取液位，对采集到的图像进行处理，得到液位和目标刻度线的位置。

最后通过电子秤称重判断仪表是否合格。

通过理 论和实验分析，主要解决了摄像机水平镜头，将大大减少操作者的重复劳动，提高工作效率和测量精度。

关键词：玻璃量器；移液器；检定操作1引言在环境保护、生物医学、食品卫生等行业中，常 常使用玻璃测量仪器。

常用的玻璃测量仪器有单线容 量瓶、单线吸量管、刻度吸量管、滴定管、量筒、量 杯等。

这些仪器也是科研机构、检测机构和制造企业 进行定量取样的必备设备，因此，社会对测量仪器有 很大的需求。

随着生物医药工业的快速发展，普通玻 璃所搭载科学仪器的业务量仍具有广阔的发展前景。

玻璃量规一方面广泛应用于环境保护、生物医学、食 品卫生等行业，是科研机构、检测机构和生产企业进 行定量取样的必要设备。

普通玻璃量规的测量准确性、及时性和溯源性对用户至关重要。

另一方面，由于计 量的项目很多，为了完成不断增长的业务，检查员加 班逐渐成常态，使人力成本也随之增加。

传统的人工 验证将被淘汰，未来的验证将向自动化和智能化方向 发展。

基于上述情况，迫切需要研究玻璃量规自动检 定系统的可行性。

从事液位检测的国内外科技人员研 究建立了各种液位检测装置，并对液位检测装置的技 术指标、特点和经济效益进行了分析研究。

常用玻璃量器检定装置技术报告技术报告：常用玻璃量器检定装置一、引言玻璃量器是广泛应用于实验室、工厂和生产线等场合的一种常用仪器。

然而，由于生产和使用的原因，玻璃量器的准确性和精度会逐渐降低。

为了确保实验结果的准确性和可靠性，需要对玻璃量器进行定期的检定。

本报告将介绍一种常用的玻璃量器检定装置技术。

二、检定装置的组成与原理该检定装置主要由以下三部分组成：实验台、称量装置和校准装置。

1.实验台：实验台是放置玻璃量器的平台。

它应具备稳定的结构和平整的表面，以确保玻璃量器能够稳固地放置在上面。

2.称量装置：称量装置用于对玻璃量器的容量进行测量。

它包括一个高精度的天平和一个适配器。

首先，通过天平测量适配器的重量，然后将玻璃量器放置在适配器上，并再次用天平测量适配器和玻璃量器的重量。

根据两次测量结果的差值计算玻璃量器的容量。

3.校准装置：校准装置用于调整玻璃量器的刻度。

它由一个标准液体容器和一个可调节的刻度垂直支架组成。

首先，将标准液体倒入玻璃量器中，并通过刻度垂直支架调整液面高度。

然后，与标准液体的体积进行比较并调整玻璃量器的刻度。

三、使用方法使用该检定装置进行玻璃量器的检定主要包括以下几个步骤：1.放置玻璃量器：将待检定的玻璃量器放置在实验台上，确保量器能够稳固地放置。

2.测量容量：使用称量装置对玻璃量器的容量进行测量。

首先，测量适配器的重量，然后将玻璃量器放置在适配器上，并再次测量适配器和玻璃量器的重量。

根据两次测量结果的差值计算玻璃量器的容量。

3.调整刻度：使用校准装置对玻璃量器的刻度进行调整。

首先，将标准液体倒入玻璃量器中。

然后，通过刻度垂直支架调整液面高度，使其与标准液体的体积相符。

最后，调整玻璃量器的刻度，使其与标准液体的体积刻度相一致。

四、注意事项在使用该检定装置进行玻璃量器的检定时1.确保实验台的平整和稳固，以避免对测量结果的干扰。

2.在进行量器容量测量时，应注意天平的精度和使用方法，确保测量结果的准确性。

专用玻璃量器检定规程一、目的为了确保专用玻璃量器的检定结果准确可靠，提高测量精度，保证使用效果，制定专用玻璃量器检定规程。

二、适用范围本规程适用于各类专用玻璃量器的检定工作，包括但不限于量筒、烧杯、试管等特种实验玻璃制品的检定。

三、检定器具及设备1. 检定台：检定台应具备水平度高、稳定性好的特点，检定平台面应平整，无明显划痕或凹凸。

2. 量具：应具有较高的测量精度和稳定性，且在使用过程中不易受到外部因素的影响。

3. 温度计：用于测量环境温度，应具备较高的测量精度和反应速度。

4. 测量液体：用于检定玻璃量器时的校准液体，应具备稳定的性质和合适的浓度。

四、检定步骤1. 清洁检定器具：将待检定的专用玻璃量器进行清洗，并用去离子水冲洗干净，确保器具表面无杂质和水渍残留。

2. 测量环境温度：使用温度计测量检定环境的温度，并记录下来作为检定结果的参考数据。

3. 实施检定操作：将经过清洁处理的专用玻璃量器置于检定台上，准确地测量所需的液体，并记录所测结果。

4. 校准结果计算：根据测量结果和测量液体的浓度，计算出专用玻璃量器的校准结果，并确定其误差范围。

五、检定标准1. 量具准确度：专用玻璃量器的准确度应符合国家相关标准规定，误差范围应在允许范围内。

2. 检定结果记录：检定结果应详细记录，包括被检定器具的型号、规格、校准数据、校准人员等信息。

3. 归档保存：检定完成后，将检定结果的记录资料进行归档保存，便于今后的查询和追溯。

六、检定频率1. 定期检定：专用玻璃量器应定期进行检定，以确保其测量精度的稳定性。

2. 年度检定：每年对专用玻璃量器进行一次全面的检定，检测器具的准确度和稳定性。

3. 使用前检定：在使用专用玻璃量器之前，要进行检定操作，确保器具的准确性。

七、检定结果处理1. 合格证书：对通过检定的专用玻璃量器发放合格证书，证明器具符合相关标准并可正常使用。

2. 不合格处理：对未通过检定的专用玻璃量器，应及时进行维修或更换，确保仪器的正常使用。

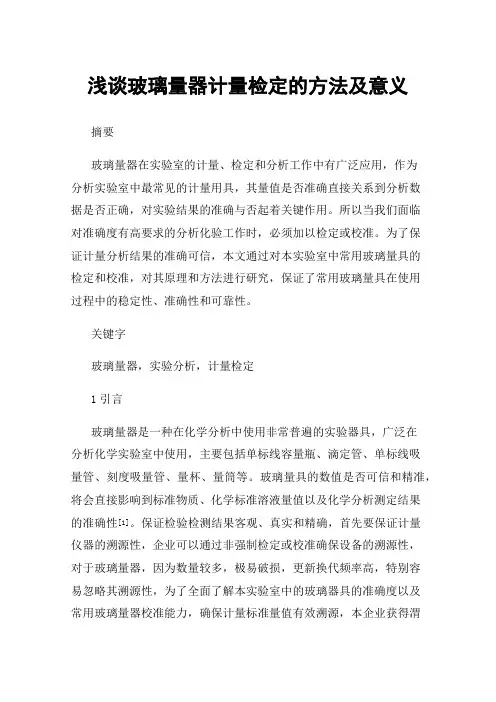

浅谈玻璃量器计量检定的方法及意义摘要玻璃量器在实验室的计量、检定和分析工作中有广泛应用，作为分析实验室中最常见的计量用具，其量值是否准确直接关系到分析数据是否正确，对实验结果的准确与否起着关键作用。

所以当我们面临对准确度有高要求的分析化验工作时，必须加以检定或校准。

为了保证计量分析结果的准确可信，本文通过对本实验室中常用玻璃量具的检定和校准，对其原理和方法进行研究，保证了常用玻璃量具在使用过程中的稳定性、准确性和可靠性。

关键字玻璃量器，实验分析，计量检定1引言玻璃量器是一种在化学分析中使用非常普遍的实验器具，广泛在分析化学实验室中使用，主要包括单标线容量瓶、滴定管、单标线吸量管、刻度吸量管、量杯、量筒等。

玻璃量具的数值是否可信和精准，将会直接影响到标准物质、化学标准溶液量值以及化学分析测定结果的准确性[1]。

保证检验检测结果客观、真实和精确，首先要保证计量仪器的溯源性，企业可以通过非强制检定或校准确保设备的溯源性，对于玻璃量器，因为数量较多，极易破损，更新换代频率高，特别容易忽略其溯源性，为了全面了解本实验室中的玻璃器具的准确度以及常用玻璃量器校准能力，确保计量标准量值有效溯源，本企业获得渭南市市场监督管理局授权认可，成立标准玻璃量器实验室，承担本化学实验室中玻璃量器的计量检定、校准工作，对实验室内玻璃量器检定校准进行探讨分析[2]。

2技术依据JJG 196—2006《常用玻璃量器检定规程》。

3实验原理衡量法：通过衡量法对玻璃量器的容量标称值进行测定，用分析天平称出被检定玻璃量器内蒸馏水质量，根据室温进行温度修正，得到玻璃量器的实际数值，将待检玻璃量器的容量与标准玻璃量器的容量进行比较，观察被检玻璃量具的容量示值是否在允许误差范围内[3]。

4检定条件4.1环境条件室温20℃±5℃，且室内温度变化≤1℃/h检定所使用的溶剂为蒸馏水或去离子水4.2测量设备METTLER TOLEDO双量程电子分析天平、带盖称量瓶、温度计4.3检定对象单标线容量瓶、滴定管、单标线吸量管、刻度吸量管、量筒、量杯5检定方法5.1测量模型V20=m﹒K(t)V20——玻璃量具20℃时的示值，mL；m——被检玻璃量具内所容纳水的实际质量，g。

计量标准技术报告计量标准名称常用玻璃量器检定装置计量标准负责人赵瑞仓建标单位名称（公章）晋州市质量技术监督检验所填写日期 2010年9月20日目录一、建立计量标准的目的-------------------------------------------------------------------------- ( 1 )二、计量标准的工作原理及其组成------------------------------------------------------------- ( 1 )三、计量标准器及主要配套设备------------------------------------------------------- ( 2 )四、计量标准的主要技术指标------------------------------------------------------------------- ( 3 )五、环境条件---------------------------------------------------------------------------------------- ( 3 )六、计量标准的量值溯源和传递框图---------------------------------------------------------- ( 4 )七、计量标准的重复性试验---------------------------------------------------------------- ( 5 )八、计量标准的稳定性考核---------------------------------------------------------------------- ( 6 )九、检定或校准结果的测量不确定度评定---------------------------------------------------- ( 7 )十、检定或校准结果的验证----------------------------------------------------------------------- ( 8 ) 十一、结论-------------------------------------------------------------------------------------------- ( 9 ) 十二、附加说明------------------------------------------------------------------------------------- (9 )·1··2··3··4··5··6··7··8··9·常用玻璃量器检定装置的重复性考核记录注：已建计量标准，至少每年进行一次重复性试验，测得的重复性应满足检定或校准结果的测量不确定度的要求。

玻璃量器检定一、常用玻璃量器的分类表1：玻璃量器的分类、型式、准确度等级及标称容二、玻璃量器的技术要求1、材质：2、外观：3，结构4、密合性5、计量性能的要求6、容量允差表2：单标线吸量管的计量要求表3 : 滴定管计量要求表4：分度吸量管计量要求表5：单标线容量瓶计量要求表6：量筒的计量要求表7：量杯的计量要求三、检定条件1、环境条件：室温（20±5）℃，室温变化不得大于1℃/h.水温与室温之间不得大于2℃。

检定介质为纯水（蒸馏水或去离子水）2、检定设备：电子天平；秒表；称量杯；检定架；四、玻璃量器的检定方法1：外观：A,不允许有影响计量读数及使用强度等缺陷B,刻度线与量的数值应清晰，完整，耐久（长期使用不会掉色）C,应有下列标记厂商或厂名标准温度（20℃）量入式In, 量出式Ex 吹出式“吹”等待时间“S”标称总容量：XXmL准确度等级A或B2：结构A：玻璃量器的口与量器的轴线相垂直，口边平整光滑B：滴定管和吸量管的流液口应该逐渐缩小，内孔不应偏斜。

C：量筒、量杯的倒液嘴应使液体呈细流状倒出而不外溢D：量杯，量筒和容量瓶底部应平整，放置在平台上不应跌倒。

3：密合性A，滴定管玻璃活塞的密合性要求：当水注至最高标线时，活塞在关闭情况下停留20min后，渗透量不大于最小分度值。

B，滴定管塑料活塞的密合性要求：当水注至最高标线时，活塞在关闭情况下停留50min后，渗透量不大于最小分度值。

C，具塞量筒、容量瓶的口与塞之间的密合性要求：当水注至最高标线时，塞子盖紧后颠倒10次，每次颠倒时，在倒置状态下至少停留10s.不应有水渗出.4：水的流出时间A、滴定管a）将洗涤干净并在活塞上涂上一层油脂（凡士林）的滴定管垂直夹在滴定管架上，不应有水渗出；b) 充水与最高标线，流液口不应接触接水器壁；c) 将活塞完全开启并计时（无塞滴定管应用力挤压玻璃小球），使水充分地从流液口流出，直到液面降至最低标线为止的流出时间应符合表2的规定。

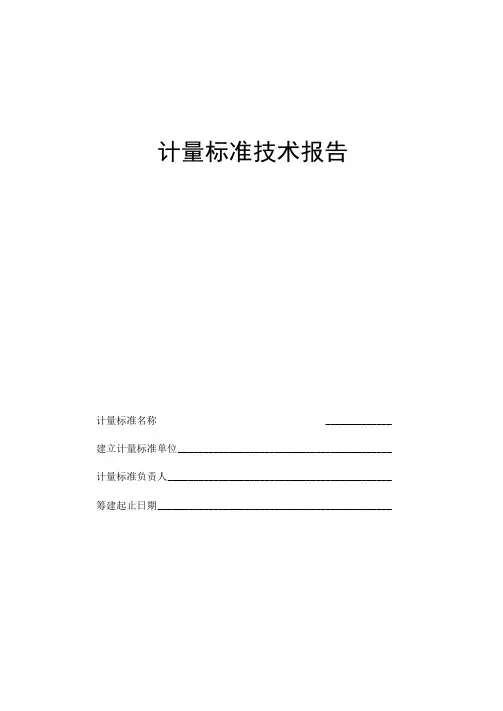

计量标准技术报告计量标准名称_____________ 建立计量标准单位__________________________________________ 计量标准负责人____________________________________________ 筹建起止日期______________________________________________一、计量标准的工作原理及其组成 (1)二、选用的计量标准器及主要配套设备...................................... （2 ）三、计量标准的主要技术指标.............................................. （3 ）四、环境条件............................................................ （3 ）五、计量标准的量值溯源和传递框图........................................ （4 ）六、计量标准的测量重复性考核............................................ （5 ）七、计量标准的稳定性考核................................................ （6 ）八、测量不确定度评定.................................................... （7 ）九、计量标准的测量不确定度验证 (10)十、结论 .............................................................. （11 ）(11 )卜一、附加说明一、计量标准的工作原理及其组成讣量标准器是电子天平.用衡量法进行称量，在电子天平上称量杯重，然后将淸洁淸水放入杯中.再进行称重，得到纯水的质量，主要标准器是电子天平，有盖的称虽杯，放大镜秒表等。
