如何保持0．3级标准测力仪检定状态的置信度技术篇TECHNOLOGYSECTION校准与测试如何保持O.3级标准测力仪检定状态的置信度口狄晓东符合JJG144—1992((标准测力仪》检定规程技术要求的0.3级标准测力仪,在规定的使用条件下,通过变形量——力值线性关系复现的力值,比例极限内可以保持标定时的置信度.但是,在运输和使用环境中,标准测力仪的指示表和支撑机构可能会受到振动,水分和灰尘的影响,并导致相互间的摩擦力发生变化.由于标准测力仪不能随意拆卸,摩擦力的增加会导致其重复性和长期稳定性偏离技术要求,改变原有的线性关系,使标准测力仪检定证书出具的检定点示值可信度下降.为保持0-3级标准测力仪检定状态的置信度.应该正确使用,维护标准测力仪,同时还必须认真做好期间核查,实验室间比对及能力验证工作,这将有助于我们及时发现和排除检定/校准过程中的异常变异,保证材料试验机检定/校准结果的一致性.两次周检间的期间核查,其目的在于保持标准测力仪检定状态的置信度.核查的频次与测力仪使用状况有关.其核查方法如下:一,直接测量法用力标准机作为核查标准进行核查,得到某负荷点的测量结果,若与上次检定时该负荷点的示值Y之差的绝对值lyI厂l≤0_3%物成立,即认为满足核查要求. 二,两台比对法若有两只相同额定负荷的测力仪,分别测量1台性能稳定的材料试验机的示值,得到材料试验机某负荷点.的3次测量结果的平均值Y一.和五,它们的扩展不确定度分别为和,并且两只测力仪不是在同一台力标准●..._●●____________～机上检定,则核查结果应满足l≤,/Ui2+.若两只测力仪的量值具有相关性,但其相关性不大,则可忽略其相关性.否则应考虑两者之间的相关性.三,直线拟合法将有效检定证书中检定点负荷值和进程示值作为输入,输出量,采用端点直线法拟合成工作直线,直线方程为:t2oo7.5中国计■—fy0+——m式中:厂_一检定证书进程零负荷下的读数值;一——检定证书额定负荷下的进程示值平均值;广额定负荷值.工作直线如图1所示.YlL…Jm图1工作直线图选择1台性能稳定的材料试验机,在重复性条件下连续测量3次.计算测力仪在额定负荷下的进程示值算术平均值max=了1和各负荷点的重复性误差核查结果应满足:直线斜率—Ym~—--YO介于:和:之间.m重复性误差R≤0-3%.四,控制图法将被核查测力仪3个周期的检定证书所出具的各检定点的进程指示值(检定时3次的平均值)作为一组样本.测力仪的响应特性为:一厂0丁式中:广检定证书各检定点进程示值;广检定证书进程零负荷下的读数值各检定点负荷值.以所有检定点的3个周期响应特性的算术平均值为样本总平均值,所以式中:m——检定周期数;n——每次检定时的检定点.以3个周期重复性误差的平均值为平均样本极差.所以=//i=1尺式中:尺广__每次检定时的最大重复性误差.1.均值控制图(图见图2a)参数的确定:UCL=0.3呖CL@LcL=-0.392.极差控制图(图见图2b)参数的确定:以重复性误差限0.3%为上控制线,下控制线为0.所以UCL=0.3%CL=LCL=03.具体的控制图(如图2所示)选择1台性能稳定的材料试验机,在重复性条件下连续测量3次.测力仪在每个负荷点的进程示值算术平UCLCLLCL/—,\№G翥_校准与测试■■_-+O.3%UCL:CL_-0I3%LCL八/,\,,/O.3%Oab图2控制图均值为:_=_1X/&,II向应特性为:兰,计算各负荷点儿l,.的重复性误差足,将y,$11R分别打点于图和上,核查结果应满足:所有点均在上,下控制线之间,且点子呈随机排列,多数点子集中在中心线附近.当出现下列情况:①中心线一侧的数据点明显比另一侧多;②较多的数据点接近上,下控制线;(数据点呈单调上升或下降分布.应考虑存在异常的可能或发展趋势,增加核查的频次.当数据点超出上,下控制线时,说明异常已发生,这就需要查明原因,重新检定标准测力仪.所以,采用均值——极差(一尺)控制图能够直观地识别,分析异常变异.另外,参加实验室间比对和能力验证活动,也是展示技术能力和保持测力仪检定状态置信度的一种形式. 因此,只有做好日常维护,正确使用,定期核查等工作,才能保持0-3级测力仪检定状态的置信度.作者单位【江苏省特种设备安全监察检验研究院南通分院】瞄液体石油产品烃类测定仪的校准方法目前.国内尚无对液体石油产品烃类测定仪的校准方法和规范.这里,我们参照GB/T11132—2002《液体石油产品烃类测定法(荧光指示剂吸附法)》中对仪器的要求制定了本方法.一,技术要求1.外观:无影响其计量性能的外观因素.2.吸附柱:由精密内径玻璃管制成,包括具有毛细管径的加料段,分离段和分析段;或者由标准壁玻璃管制成.具体尺寸见GB/I111132—2002的图1.3.色带区域测量装置:用玻璃铅笔标记各烃类区域,也可将米尺固定在吸附柱旁.每个尺子装有4个可移动的指示夹.指示各烃类区域界面和测量每个区域界面,并测量每个区域的长度.口苏英4.紫外线光源:波长以365nm为主,垂直安装1根或2根915mm或1220mm长的灯管,使之与吸附柱平行,能调整光源使之发出最佳荧光.5.电动振动器:必须有.6.注射器,针管及针头:针管lmL,分度为0.01mL或0.02mL;针头长102mm.7.双级调节器:有.压力调节范围(0～103)kPa.8.秒表:分度为0.1s.二,校准条件1.环境条件:室温.2.校准用试剂:汞.3.校准用设备(均由授权单位检定合格后方可使用) (1)尺,分度值lmm.中国计量2907.565。
计量标准技术报告
计量标准名称: 加油机容量检定装置计量标准负责人: XXX
建标单位（公章）: XXXX
筹建起止日期:
说明
1. 申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2. 《计量标准技术报告》由计量标准负责人填写。
3. 《计量标准技术报告》计算机打印或墨水笔填写,要求字迹工整清晰。
目录
一、计量标准的工作原理及其组成
二、选用的计量标准及主要配套设备
三、计量标准的主要技术指标
四、环境条件
五、计量标准的量值溯源和传递框图
六、计量标准的测量重复性考核
七、计量标准的稳定性考核
八、测量不确定度评定
九、计量标准的测量不确定度验证
十、结论
十一、附加说明。
计量标准技术报告
计量标准名称工作测力仪检定装置计量标准负责人王玉良
建标单位名称（公章）市计量检定测试所填写日期2014年1月10日
目录
一、建立计量标准的目的……………………………………………………( )
二、计量标准的工作原理及其组成……………………………………()
三、计量标准器及主要配套设备…………………………………………()
四、计量标准的主要技术指标………………………………………()
五、环境条件……………………………………………………………()
六、计量标准的量值溯源和传递框图………………………………………( )
七、计量标准的重复性试验…………………………………………………( )
八、计量标准的稳定性考核……………………………………………………( )
九、检定或校准结果的测量不确定度评定…………………………………( )
十、检定或校准结果的验证…………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明…………………………………………………………………( )。

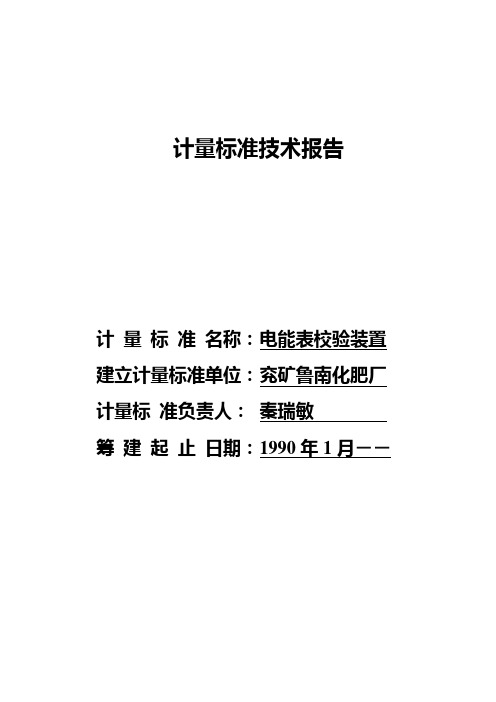

计量标准技术报告
计量标准名称：电能表校验装置建立计量标准单位：兖矿鲁南化肥厂计量标准负责人：秦瑞敏
筹建起止日期：1990年1月――
说明
1．申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后有申请单位存档。
2．《计量标准技术报告》由计量标准负责人填写。
3．《计量标准技术报告》由计算机打印或墨水笔填写，要求字迹工整清晰。
目录
一、建立计量标准的目的……………………………………………………()
二、计量标准的工作原理及其组成……………………………………()
三、计量标准器及主要配套设备…………………………………………()
四、计量标准的主要技术指标………………………………………()
五、环境条件……………………………………………………………()
六、计量标准的量值溯源和传递框图………………………………………()
七、计量标准的重复性试验…………………………………………………()
八、计量标准的稳定性考核……………………………………………………()
九、检定或校准结果的测量不确定度评定…………………………………()
十、检定或校准结果的验证…………………………………………………() 十一、结论……………………………………………………………………() 十二、附加说明…………………………………………………………………(。
1 概述0.3级测力仪标准装置是由12台三等标准测力计组成，测量范围为20N～2000kN，工作原理是利用力的静力效应使弹性物体产生变形，则根据力的变形虎克定律测定物体的弹性变形量，从而可测定出力值。
0.3级测力仪标准装置校准被检仪器设备时采用直接加负荷比较法进行校准。
即将0.3级测力仪安放在仪器设备的工作台上直接加荷，然后读取被检仪器设备的示值和测力计的示值，通过计算比较，确定被检仪器设备技术参数是否符合相关技术文件规定。
3 使用环境条件3.1 环境温度：环境温度为常温。
3.2 相对湿度：不大于80％。
3.3 环境周围无振动。
4 使用操作程序4.1 根据被检试验机的参数选择相应测量范围的三等标准测力计进行校准。
4.2 使用前应先检查标准测力计各个部件是否齐全，百分表工作是否正常，并记录环境条件。
4.3安装标准测力计时必须有两人同时在场，小心安装，轻拿轻放，不得碰撞。
4.4 标准测力计要安装在试验机工作台的中心位置，安装完后要仔细检查安装是否正确，确定无误后方可进行检测。
不得超压。
4.5 在检测过程中施加试验力要平稳，试验力加到检定点之前应缓慢施压，准确读数。
4.6 标准测力计应严格按照使用说明书的使用方法正确使用，现场检定时要有两人同时进行操作。
4.7 校准结束后应擦净标准测力计上的油污、清点标准测力计各部件，并装箱，清理工作现场。
4.8 记录的检测数据要及时处理，按照相关的文件要求出具证书/报告或不合格通知书。
5 维护5.1 标准测力计组应有专人负责使用和保管，并填写保养记录。
5.2 标准测力计组应放置在规定的包装箱内，定置存放，轻拿轻放，严禁碰撞。
5.3 标准测力计如果长时间未使用，则每月擦洗维护，并填写保养记录。
5.4 标准器检定周期为1年。
5.5认真填写仪器设备使用、保养记录，确保其功能正常。
6 期间核查6.1每半年进行一次期间核查，并作好核查记录。
6.2 核查方法6.2.1引用JJG139-1999《拉力、压力和万能材料试验机》和JJG475-2008《电子万能试验机》规程的检定/校准方法和步骤。
0.3级测力仪标准装置的测量不确定度评定作者：吴炳文来源：《科学与财富》2018年第09期摘要：本文分析了0.3级测力仪测量不确定度的主要来源，并提出了0.3级测力仪测量不确定度的评定方法。
关键词：测力仪，测量不确定度，评定1 概述1.1 测量依据：JJG139-2014《拉力、压力和万能试验机检定规程》。
1.2 环境条件：温度（10-35）℃，温度波动不大于2℃/h，相对湿度≤80%。
1.3 测量标准：数字式0.3级标准测力仪，相对不确定度U95=0.17%，年稳定度±0.25%。
1.4 被测对象：拉力、压力和万能试验机（以下简称试验机），测量范围为0-5000kN相对最大允许误差为：±1.0%。
1.5 测量过程：在规定的环境条件下，使用试验机对标准测力仪施加负荷至测量点，可得到与标准力值相对应的试验机负荷示值，该过程连续进行三次，以三次示值的算术平均值减去标准力值，即得该测量点试验机的示值误差。
1.6 评定结果的使用：在符合上述条件下且测量范围在5000kN以下的试验机，一般可直接使用本不确定度的评定结果，其他可使用本不确定度的评定方法。
2 数学模型3.2 输入量F的标准不确定度u（F）的评定输入量F的不确定度主要来源于标准测力仪，可根据定值证书给出的相对扩展不确定度，年稳定度评定，即B类方法进行评定。
3.2.1 标准测力仪检定证书给出的相对扩展不确定度U95=0.17%，包含因子k=2，年稳定度±0.25%，估计为均匀分布，取包含因子k=。
在测量点100 kN处，标准不确定度为参考文献：[1]JJF 1059.1-2012 《测量不确定度评定与表示》[2]JJF1001-2011 《通用计量术语及定义》[3]JJG139-2014《拉力、压力和万能试验机检定规程》。
计量标准技术报告
计量标准名称金属维氏硬度计检定装置
计量标准负责人
建标单位名称（公章）
填写日期
目录
一、建立计量标准的目的 (2)
二、计量标准的工作原理及其组成 (2)
三、计量标准器及主要配套设备 (3)
四、计量标准的主要技术指标 (4)
五、环境条件 (4)
六、计量标准的量值溯源和传递图 (5)
七、计量标准的重复性试验 (6)
八、计量标准的稳定性考核 (7)
九、检定或测量结果的测量不确定度评定 (8)
十、检定或校准结果验证 (9)
十一、结论 (10)
十二、附加说明 (10)
六、计量标准的量值溯源和传递框图
上
级
计
量
器
具
本
所
计
量
器
具
下
一
级计量器具
工作用维氏硬度计（200~900）HV
MPE:±3.0%
标准维氏硬度计（5~1000）HV U rel=0.9% k=3 保存机构：院
直接法
标准维氏硬度块（200~900）HV
MPE:±1.4%
直接法。
