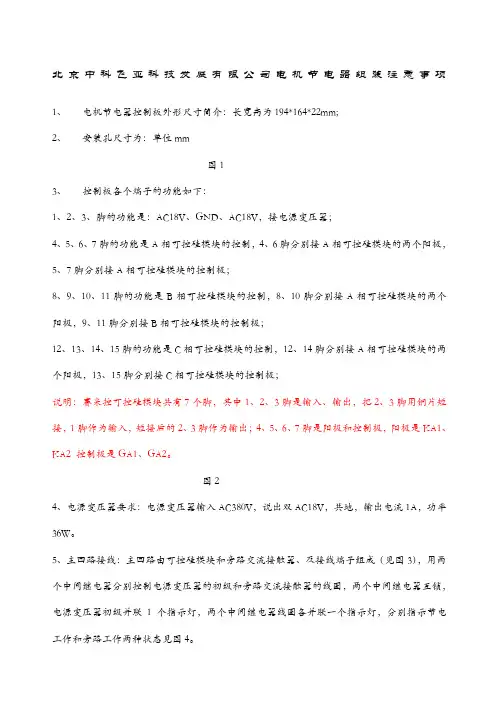

北京中科飞亚科技发展有限公司电机节电器组装注意事项1、电机节电器控制板外形尺寸简介：长宽高为194*164*22mm;2、安装孔尺寸为：单位mm图13、控制板各个端子的功能如下：1、2、3、脚的功能是：AC18V、GND、AC18V，接电源变压器；4、5、6、7脚的功能是A相可控硅模块的控制，4、6脚分别接A相可控硅模块的两个阳极，5、7脚分别接A相可控硅模块的控制极；8、9、10、11脚的功能是B相可控硅模块的控制，8、10脚分别接A相可控硅模块的两个阳极，9、11脚分别接B相可控硅模块的控制极；12、13、14、15脚的功能是C相可控硅模块的控制，12、14脚分别接A相可控硅模块的两个阳极，13、15脚分别接C相可控硅模块的控制极；说明：赛米控可控硅模块共有7个脚，其中1、2、3脚是输入、输出，把2、3脚用铜片短接，1脚作为输入，短接后的2、3脚作为输出；4、5、6、7脚是阳极和控制极，阳极是KA1、KA2 控制极是GA1、GA2。

图24、电源变压器要求：电源变压器输入AC380V，说出双AC18V，共地，输出电流1A，功率36W。

5、主回路接线：主回路由可控硅模块和旁路交流接触器、及接线端子组成（见图3），用两个中间继电器分别控制电源变压器的初级和旁路交流接触器的线圈，两个中间继电器互锁，电源变压器初级并联1个指示灯，两个中间继电器线圈各并联一个指示灯，分别指示节电工作和旁路工作两种状态见图4。

图3图4ZK500-B系列电机软启动跟踪节电器用户使用手册目录一：节电器的工作原理…………………………二：节电器的技术特性…………………………三：产品技术参数………………………………四：节电器的适用对象………………………..五：节电器的安装与调试……………………....六：质量保证……………………………………七：注意事项……………………………………八：常见问题………………………………….北京中科飞亚科技发展有限公司地址：北京市朝阳区十八里店世豪花园18号电话：010- 139 传真：010-一：节电器的工作原理交流电动机是电气化的主要动力源，也是电网中主要的秏能设备，在供电电网中约有70％的电量是被电机所消耗，据统计，约有60％以上的电机是远低于其设计负荷状态下（额定负荷的60％以下）运行的。

KY-ZK系列智能操控装置说明书

防水级别：不防水，实用于室内；
尺寸：200x119x38mm；
重量：＜600g。
第二章
本章主要介绍开关柜智能操控装置的尺寸图和端子定义：
3.1 尺寸图
1.4.9 人体接近感应时间：≤3秒；
1.4.10 通讯接口: RS485(默认)。
1.4.11 抗 干 扰：符合GB/T17626.8-1998标准
1.4.12 抗 震 性：10～55～10Hz2g1min
注：以上参数为标准配置，可以根据用户要求特制。
1.5 装置特点
1.5.1 装置采用高集成度CPU，其内部集成了A/D转换、通讯等模块，具有精度高、抗干扰能力强、数据采集运算速度快等优点；
当公共端触点与断路器合触点接通，断路器合闸并且分闸回路完好时，中间V字灯红色模拟条亮；
当公共端触点与断路器分触点接通，断路器分闸并且合闸回路完好时，中间V字灯绿色模拟条亮；
断路器预备合闸状态时，绿色模拟条亮；
断路器预备分闸状态时，红色模拟条亮。
2.5.2断路器位置指示：
当公共端触点与工作位置触点接通时，两个十字灯红色垂直模拟条亮；
报文说明
报文采用单帧格式，长度不固定。报文长度指报文内容长度，累加和指地址码、命令码、报文内容之和的低8位值。报文的基本单位为字节，每个字节为一个8位组，每字节根据报文类型的不同，可为二进制数、BCD码或ASCII码等。
2、通讯流程图
3. 通讯报文
表1：上位机向装置下发查询命令：（M_ASK）
序号
代码
3、波特率默认为4800；
4、站号可通过装置设置。
2.7 无线测温部分
灵活性：可随时在组内添加、删除无线测温终端；
与计算机接口： 标准RS485口；

德力西 CDBA(Z)-63B特殊应用物联网断路器 使用说明书

CDBA(Z)-63B 物联网断路器使用说明书目录1主要用途及适用范围 (1)2产品特点、型号及含义 (1)2.1产品特点 (1)2.2产品型号及含义 (1)2.3面板介绍 (2)3正常工作条件和安装条件 (3)4正常贮存和运输条件 (3)5安装及接线 (4)5.1安装示意图 (4)5.2接线示意图 (5)6技术特性 (6)6.1分类 (6)6.2主要技术参数 (6)6.3主要功能描述 (6)6.4主要技术性能 (6)7外形及安装尺寸 (7)8安装和使用（维护） (7)10注意事项 (8)11开箱检查 (9)12订货须知 (9)13公司承诺 (10)1主要用途及适用范围CDBA（Z）物联网断路器（以下简称CDBA（Z））是一种集保护功能、报警功能、控制功能、计量功能、事件记录和通讯功能为一体的物联网断路器，其适用于交流50/60Hz和直流，CDBA-63B额定电压为AC 230/240V，CDBAZ-63B额定电压为DC 48/60/80V，额定电流至63A及以下的电路中。

2产品特点、型号及含义2.1产品特点a) 保护功能：过载保护、短路保护、过压保护、欠压保护、过欠压自恢复，缺相保护；b) 报警功能：过载、过压、欠压、过功率、过电量，控制器过温保护；c) 控制功能：远程控制分合闸，可定时控制分合闸，远程自动送电，功率限定；d) 计量功能：电参数计量电参数计量（电流、电压、功率（无功，有功，视在）、频率、功率因数、操作次数、电量、控制器温度）；e) 事件记录：分合闸操作记录，过载故障记录，过欠压故障记录；f) 通讯功能：支持向上RS485通讯。

2.2产品型号及含义行业专用壳架等级Z表示直流，无代号表示交流设计代号断路器德力西电气2.3面板介绍图1 面板介绍说明：1公司商标2产品LOGO 3额定电流 4 产品型号5触头指示6负载端7 N极8 状态指示9手自和维修转换指示10 出线端11 额定电压12 使用类别及脱扣类型13 分断能力14 参考标准15 RS485通信端口16 接线原理图17 3C标志注：正常分合闸手柄时，如指示窗不同步运动，请停止使用。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

北京中科飞亚科技发展有限公司电机节电器组装注意事项1、电机节电器控制板外形尺寸简介：长宽高为194*164*22mm;2、安装孔尺寸为：单位mm图13、控制板各个端子的功能如下：1、2、3、脚的功能是：AC18V、GND、AC18V，接电源变压器；4、5、6、7脚的功能是A相可控硅模块的控制，4、6脚分别接A相可控硅模块的两个阳极，5、7脚分别接A相可控硅模块的控制极；8、9、10、11脚的功能是B相可控硅模块的控制，8、10脚分别接A相可控硅模块的两个阳极，9、11脚分别接B相可控硅模块的控制极；12、13、14、15脚的功能是C相可控硅模块的控制，12、14脚分别接A相可控硅模块的两个阳极，13、15脚分别接C相可控硅模块的控制极；说明：赛米控可控硅模块共有7个脚，其中1、2、3脚是输入、输出，把2、3脚用铜片短接，1脚作为输入，短接后的2、3脚作为输出；4、5、6、7脚是阳极和控制极，阳极是KA1、KA2 控制极是GA1、GA2。

图24、电源变压器要求：电源变压器输入AC380V，说出双AC18V，共地，输出电流1A，功率36W。

5、主回路接线：主回路由可控硅模块和旁路交流接触器、及接线端子组成（见图3），用两个中间继电器分别控制电源变压器的初级和旁路交流接触器的线圈，两个中间继电器互锁，电源变压器初级并联1个指示灯，两个中间继电器线圈各并联一个指示灯，分别指示节电工作和旁路工作两种状态见图4。

图3图4ZK500-B系列电机软启动跟踪节电器用户使用手册目录一：节电器的工作原理…………………………二：节电器的技术特性…………………………三：产品技术参数………………………………四：节电器的适用对象………………………..五：节电器的安装与调试……………………....六：质量保证……………………………………七：注意事项……………………………………八：常见问题………………………………….北京中科飞亚科技发展有限公司地址：北京市朝阳区十八里店世豪花园18号电话：010- 139 传真：010-一：节电器的工作原理交流电动机是电气化的主要动力源，也是电网中主要的秏能设备，在供电电网中约有70％的电量是被电机所消耗，据统计，约有60％以上的电机是远低于其设计负荷状态下（额定负荷的60％以下）运行的。

在此条件下，电机消费的电能中有相当部分是以发热、铜损、铁损与振动等形式浪费掉了。

该产品设计原理是基于电力电子学，采用最新的集成芯片控制技术，通过监控交流电机运行的电流和电压的相位差来动态地调整供给电机的能量，使电机始终在最佳效率状态下工作，为电机与电网之间实现“智能化”的能量管理功能。

当检测到电机在轻载或负载不断变化时，通过可控硅能在0.01秒以内调整输入电机的电压和电流，使电机的输出功率与实时负载刚好匹配，从而减低铜损、铁损，改善电机起动、停机性能，达到节电效果！智能电机节电器是完全区别于变频器的一种新型电机节电控制器，它不影响电机转速、扭矩及动态的响应，更不需要通过降低电机的速度来达到节能的目的。

二：节电器的技术特性交流感应电机存在的最大问题是它输出的转动扭力无法配合启动和运行时的负载扭力。

电机启动时，通常在几分之一秒内产生正常时１５０％至２００％的扭力，令负载增至正常速度，这会导致驱动结构受到极大的冲击力矩（见图 1-2 ）损害。

与此同时电机产生比平常高 4 至 10 倍的启动电流（见图 1-1 ），影响供电系统的稳定性。

当电机长时间处于半负载状态时，它的铜线圈绕组产生过量磁通，导致电机效率下降。

该磁通（通常称为感应电流）是固定的，致使电机浪费了约 30 ％至 50 ％的电能。

缓和启动功能"电机软启动跟踪节电器 " 内置多种可调整启动时间的功能，令电机的启动受到适当的控制，从而有效地控制电流，使其免受用其它启动方式造成的转换器谐波干扰问题。

交流感应电机的启动是很多问题的根源，如不立刻矫正将导致更多问题产生。

" 电机软启动跟踪节电器 " 具有令正常电压波型改变的独有功能，因而明显减低了交流感应电机上的损耗。

三：节电器技术参数9保护过流、过压、安全旁路。

四：节电器的适用对象“电机软启动跟踪”可广泛应用于任何不需要调节速度的交流感应电机，对处于轻载负荷或负载变化较大状态下运行的交流感应电机的节能与优化控制，可以有效解决“大马拉小车”状态下电机本体的浪费问题。

“电机节电控制器”亦可在高性能的电机上应用，并提供一个极佳的软起动和缓和停机的功效及节电效能！样判断一个应用是否为一个好的节电应用？看标称电流与实际运行电流是否差别较大，差别越大，节电效果就越好；看功率因数，电机的功率因数低于0.6以下，就会获得比较好的节电效果；看运行电压，运行电压高出380V，如夜间运行时段或变压器容量富余的用户，在应用该节电器后会有比较好的节电效果；对于负载率超过85%的电机，将不是一个好的节电应用，但可以作为此类电机的软启动器，因此，要注意避免在负荷率大于85%以上的电机使用该节电器作为节能装置。

电机节能控制器典型的应用领域包括：负载变化较大且不允许速度变化的设备：如港口皮带输送机、煤矿皮带输送机、水泥皮带传送设备、电动扶梯、轧钢设备、各类工业输送机械等。

变负载设备：如六角机床、碾磨机、研磨机、成形机、冲床、抛光机、悬垂机、压机、切削机、压缩机、油井抽油机、电动衣车、食品搅拌机、塑胶开炼机/密炼机、注塑机、锻机、板机混凝土成型机、橡胶成型机、化工工业设备、农用设备、纺织机械、造纸设备、工业机械、食品及其它重工业机械。

五：节电器的安装与调试安装本控制器的安装类似普通配电装置的安装程序，需注意的几点重要说明如下： 在电机前安装电机节电器，作为电机前电路上的最后装置，电机与控制器之间不应再有任何其他设备；如所有电流、电压、功率、电度检测仪表,电子开关等均应安装在控制器的输入侧。

电机节能控制器属串连装置，即电路布控只由电线与负载组成，无需控制信号线，亦可在高性能的电机上应用，并提供一个极佳的软起动和缓和停机的功效及节电效能！，靠每相导线自身进行通讯。

对小功率电机（直接启动的），电机节电器的L1、L2、L3输入端子连接配电网，T1、T2、T3是输出端子连接电机，如下图注意事项：严禁电机节电器输出端带电压或者电流互感器； 严禁节电器输出端带补偿电容。

对以Ｙ－△启动的电机，一般有两种接线方法，第一、 把Ｙ－△启动直接改为△型启动；第二、 第二、在Ｙ－△启动不改变的情况下，把电机节电器串联在Ｙ－△启动前面即可，无需改变原有的线路。

通电前的检查清除箱体内的所有残留物和其他异物检查所有连接点的松紧 检查供电线电压与节电器的额定线电压相符合启动与调试 电源配电柜LI T1 电机在电机软启动节电器正确安装并经电气工程师检查认可后，就可进行通电测试了，首次启动时需要进行下列两项调试：“软启动调节”调整确定节电器输出达到额定电压所需的时间量，以此来控制启动冲击电流的大小。

“＋”时间长，“－”时间短。

对带载启动电机不易长时间软启动；“节电调节”(与电机匹配)就是调节节电器与电机特有的特性相匹配，使之达到最佳节能效果。

电机软启动节电器（以下简称节电器）首次投入使用的调试步骤：第一步、将节电器外箱面板的转换开关拨至“市电”位置，节电器处于“旁路市电”状态（或按下节电器外箱面板上的旁路运行按钮），接通电源，检查其转向是否符合工况要求；第二步、继续观察电机有无不正常现象发生，确认电机启动与运行无问题后，关闭电机，切断电源，转入下一步；第三步、将节电器外箱面板的转换开关拨至“节电”位置（或按下节电器外箱面板上的节电运行按钮），使节电器置于“节电”的状态，打开节电器外壳面板.闭合电源；（注意：电机运行期间严禁切换）第四步、调节系统板左上角右边的软启动调节旋钮(softstart)调至“min”（最小），然后向“max”(最大)方向顺时针旋调至“90 0”左右位置。

如果电机启动困难，将继续把软启动旋钮逆时针向“min”方向调小；不要给有载电机长时间软启动；第五步、如果当电机重载启动出现启动困难时，可重新调整软启动旋钮。

或者取消软启动，把左上角右边的软启动旋钮逆时针方向调至“min”（最小）第六步、将系统板左上角左边的节电调节旋钮”energy”调至“min”(最小)；第七步、接通电源，启动电机；第八步、监视节电器输出端的电压，继续观察电机运行有无异常情况发生；第九步、在电机正常运行5－10分钟后，向顺时针“max”（最大）方向逐渐调节节电调节旋钮。

在电机运行时，调大节电调节旋钮会降低电机的运行电流与电压，以获得较大的节能效果。

如果旋钮顺时针调节过头，则电压表的指针会剧烈“摆动”，电机会发出“响声”,这时，把节电调节旋钮按逆时针“min”方向稍微回调一些，直到电压表指针稳定为止，此时节电器就调妥了。

第十步、关闭电源,重新安装节电器箱体外面板，并做好安全措施，明确通知运行和维护人员，知晓节电器的安装、运行和操作程序。

运行电机软启动跟踪节电器是一全自动的装置，一经调试设定且可以保证运行多年。

为避免故障运行，每月一次的例行检查是必要的。

节电器运行期间，下列情况属正常状况：电压表随着电机的加载或卸载而上升或下降；电机启动时，电压升至满电压然后回落。

如果使用过程中需要更换电机，一定要电机的铭牌与节电器的参数匹配，且节电器的软启动调节旋钮和节电调节旋钮必须重新调整设定。

六：质量保证产品在销售后24月内为质量保证期，在保证期内，在买方正常使用情况下，由于本产品自身材料和工艺产生的损坏，卖方提供免费服务，买方必须提供使用期间的操作情况，以证明该产品的损坏是因该产品的材料或工艺有缺陷。

如果该产品由于误用、疏忽、事故、不适当的安装或者操作，如：带电切换旁路开关、或节电器与电机之间有电压或电流互感器、或由于不正确的电压和频率或不适当的通风等原因而造成的损坏，质量保证将不适用。

若产品已经被非卖方修理过或者破坏了保修封帖，则质量保证也不适用。

在质量保证不适用的情况下，买方必须支付卖方因维修所产生的一切费用。

七：注意事项1、为了使用安全，在该产品安装时必须接地！电源地、电机软启动跟踪节电器地、以及电机地必须“三地合一”。

2、“电机软启动跟踪节电器”与电机之间应直接连接，不应有其他设备或仪表装置，更不能有各种测量互感器！！！3、该产品不能作为电路断路器或隔离装置使用，在电机软启动跟踪之前必须有其它电路隔离装置，如带保险的隔离器或电路断路器。

4、电机软启动跟踪安装或检修时，任何机械和电气操作均应在设备断电（带保险的隔离器或电路断路器断开）后进行。

5、电机软启动跟踪节电器必须由经过培训、具备资格的工程师进行安装、调试。
