注塑模具设计第4讲 实例4-2D-04 热流道系统的设计

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

热流道模具设计范文一、引言热流道模具是一种用于塑料注射成型的模具，它通过加热系统来保持塑料在注射成型过程中的流动状态，以提高塑件品质和生产效率。

本文将介绍一个热流道模具的设计方案，包括模具结构设计、加热系统设计、温度控制系统设计等方面。

二、模具结构设计1.型腔设计根据产品的形状和尺寸要求，设计适当的型腔结构。

型腔设计应尽量避免死角和浇口积料处的堵塞，保证塑料在注射过程中的流动性。

2.浇口设计根据塑料的流动特性和产品的结构要求，设计合理的浇口位置和形状。

浇口应尽量靠近塑件的厚壁部位，以提高塑料充填的均匀性和成型品质。

3.冷却系统设计冷却系统的设计对于热流道模具成型质量和生产效率至关重要。

合理的冷却系统设计能够提高塑件的冷却速度，缩短生产周期。

应根据产品的结构和尺寸，合理布置冷却水管道，确保冷却水能够充分冷却型腔，并保持恒定的温度。

三、加热系统设计1.热流道板材料选择热流道板材料应选择导热性能好、耐热性好、耐腐蚀性好的材料。

一般常用的材料有铜、铝、不锈钢等。

2.加热器选择加热器的选择应根据模具的型号、尺寸和工作温度来确定。

加热器应能提供稳定、均匀的加热温度，以保证塑料在注射成型过程中的流动性和稳定性。

3.温度控制系统设计温度控制系统的设计要考虑到加热器和热流道之间的传热效率、温度的均匀性等因素。

一般采用PID控制器来实现温度的控制，通过传感器实时监测热流道的温度，通过控制器调节加热器的功率来控制温度。

四、模具流动分析在设计热流道模具之前，可以利用模流分析软件对模具的充填性能进行分析。

通过模流分析，可以优化模具的型腔结构、浇口位置和冷却系统设计，以提高塑件的成型品质。

五、结论热流道模具设计是一个复杂而关键的工作，需要综合考虑产品的结构和尺寸要求、塑料的流动特性、加热系统的设计等因素。

通过合理的模具结构设计、加热系统设计和温度控制系统设计，可以提高塑件的成型品质和生产效率，降低生产成本。

模流分析软件的使用可以更好地指导热流道模具的设计过程。

注塑模热流道技术及系统软件设计摘要本文对热流道系统进行介绍，分析热流道系统的种类和应用，对热流道的结构进行解剖和设计，同时还对温度和温度场的控制进行讨论，提出一个注塑模热流道集成设计框架。

关键词注塑模；热流道；结构设计热流道浇注系统可被看成是注射成型机械的延伸。

热流道系统的功能是绝热地将热塑性熔体送到成型模具附近或直接送入模具。

热流道能够独立地加热，而在注塑模具中热绝缘，这样能够单独补偿因为与”冷”模具接触而造成的热量损耗。

热流道模具在电子，汽车，医疗，日用品，玩具，包装，建筑，办公设备等各工业部门都得到广泛应用。

热流道系统是热流道注塑成型模具中独特的组件，其功能为绝热地将热塑性熔体送到成型模具附近或直接送入模腔。

热流道系统主要由热流道组件（浇口，热流道板和喷嘴）、加热系统、温度控制系统和辅助零件四部分组成。

通过加热系统和温度控制系统精确控制塑料的温度，使系统中的塑料始终处于熔融状态，熔体的射出压力保持最小损失状态。

1热流道系统的种类与应用在应用热流道技术时，浇口型式的正确选择至关重要。

浇口型式直接决定热流道系统元件的选用及模具的制造与使用。

因而根据浇口型式的不同可将热流道系统分成三大类型，每种类型的热流道系统都有其重要的应用特点与适用范围。

1）热尖式热流道系统（HOT TIP）。

其工作原理就是通过位于喷嘴前端的镶件HOT TIP，与冷却系统相结合，以对浇口处的塑料成型加工温度进行精确的调整和控制。

因而喷嘴镶件HOT TIP的制造材料与形状设计非常重要。

2）浇套式热流道系统（SPRUE GATING）。

在浇套式热流道系统里，塑料经过畅通的流道（OPEN PIPE）进入模腔。

浇口处塑料流动压力损失小。

浇套式热流道系统比较适合于中等尺寸重量以上零件的注塑加工成型。

3）阀式热流道系统（V ALVE GATING）。

阀式（V ALVE GATING）热流道是通过采用阀针（V ALVE PIN）在阀针控制装置的作用下，在预定的时刻以机械运动的方式来打开或关闭浇口。

注塑模具的热流道技术发布日期:2007-3-24 热流道模具与普通流道模具相比，具有注塑效率高、成型塑件质量好和节约原料等优点，随着塑料工业的发展，热流道技术正不断地发展完善，其应用范围也越来越广泛。

热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。

80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。

普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。

由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。

由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。

注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注塑。

热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。

适用树脂范围广、成型条件设定方便。

由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。

对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。

另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。

与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。

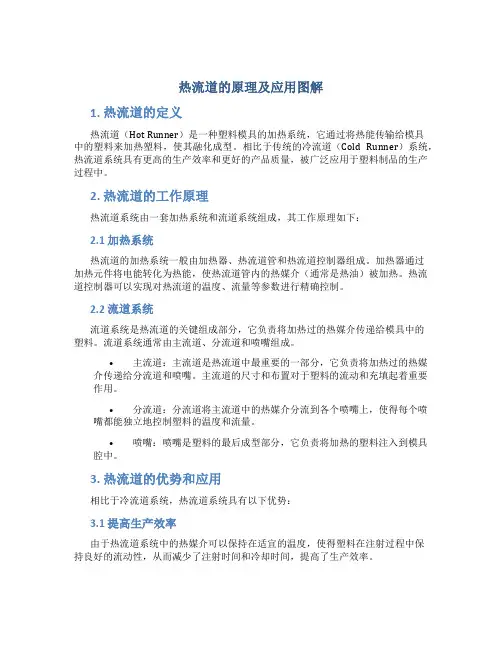

热流道的原理及应用图解1. 热流道的定义热流道（Hot Runner）是一种塑料模具的加热系统，它通过将热能传输给模具中的塑料来加热塑料，使其融化成型。

相比于传统的冷流道（Cold Runner）系统，热流道系统具有更高的生产效率和更好的产品质量，被广泛应用于塑料制品的生产过程中。

2. 热流道的工作原理热流道系统由一套加热系统和流道系统组成，其工作原理如下：2.1 加热系统热流道的加热系统一般由加热器、热流道管和热流道控制器组成。

加热器通过加热元件将电能转化为热能，使热流道管内的热媒介（通常是热油）被加热。

热流道控制器可以实现对热流道的温度、流量等参数进行精确控制。

2.2 流道系统流道系统是热流道的关键组成部分，它负责将加热过的热媒介传递给模具中的塑料。

流道系统通常由主流道、分流道和喷嘴组成。

•主流道：主流道是热流道中最重要的一部分，它负责将加热过的热媒介传递给分流道和喷嘴。

主流道的尺寸和布置对于塑料的流动和充填起着重要作用。

•分流道：分流道将主流道中的热媒介分流到各个喷嘴上，使得每个喷嘴都能独立地控制塑料的温度和流量。

•喷嘴：喷嘴是塑料的最后成型部分，它负责将加热的塑料注入到模具腔中。

3. 热流道的优势和应用相比于冷流道系统，热流道系统具有以下优势：3.1 提高生产效率由于热流道系统中的热媒介可以保持在适宜的温度，使得塑料在注射过程中保持良好的流动性，从而减少了注射时间和冷却时间，提高了生产效率。

3.2 降低生产成本热流道系统减少了冷却时间和废品产生，降低了生产成本。

同时，由于去除了冷道系统，可以减少注塑机的锁模力，降低了设备的投资成本。

3.3 改善产品质量热流道系统可以精确控制塑料的温度和流量，保证了每个喷嘴注入的塑料质量一致，减少了产品的热变形和缺陷。

热流道系统在以下领域有广泛的应用：•医疗器械：热流道系统被广泛应用于制造医疗器械，如注射器、输液器等。

由于产品的精度和质量要求较高，热流道系统能够满足其生产需求。

塑胶模具热流道的原理塑胶模具热流道是一种用于注塑成型的特殊类型的模具。

相比常规模具，热流道模具具有更高的生产效率和产品质量。

它能够加热和保持塑料材料在模腔中的熔化状态，使得塑胶在注射成型过程中均匀流动、凝固和冷却。

塑胶模具热流道的工作原理主要包括以下几个方面：1. 模具结构：塑胶模具热流道通常由模架、模板、流道系统、热流道系统和喷嘴等组成。

热流道系统是整个机构的核心，它由热流道喉嘴、热流道管道和加热元件等组成。

热流道喉嘴位于模板上，与注射成型机的喷嘴连接，用于将熔化的塑料材料导入模腔。

2. 加热系统：热流道系统使用加热元件对热流道进行加热。

常用的加热元件有电热棒、热咬合机和热流体等。

加热元件从模具一侧引入热能，使塑料材料保持在需要的温度状态下。

3. 温度控制系统：热流道模具配备了温度控制系统，用于对热流道进行精确的温度控制。

温度控制系统通常由控制器、温度传感器和执行器等组成。

通过监测温度传感器所处位置的温度，并通过执行器对加热元件进行控温，可以实现热流道的精确加热控制。

4. 热流道设计：热流道模具的流道系统被设计为通道，以确保塑料材料在整个注射过程中保持一定的温度和流动性。

热流道喉嘴通过将热能导入塑料材料中，使其保持在熔化状态。

热流道管道被设计成薄壁，以提供更好的热传导效果。

塑胶模具热流道的工作流程如下：1. 开模：模具的模腔和模具出现在打开状态，准备开始注塑成型过程。

2. 充模：注射成型机通过喷嘴将熔化的塑料材料注入模腔中。

热流道喉嘴将热能导入熔化塑料中，保持其在充模过程中的流动性。

3. 完整冷却：注塑成型机停止向模具提供加热能源后，塑料开始在模腔中凝固和冷却。

由于热流道系统的存在，塑料材料在注射过程中能够保持一定的温度，以确保塑胶产品的质量和性能。

4. 脱模：当塑料完全固化后，模具开始打开，将成品从模具中取出。

与传统的冷流道模具相比，塑胶模具热流道具有以下优势：1. 提高注塑产品的质量：热流道系统使塑料材料能够在注射过程中保持一定的温度，确保了产品的均匀性和一致性，减少了热缩和变形的问题。

注塑模具热流道
摘要：
一、注塑模具热流道简介
1.热流道的定义和作用
2.热流道系统的组成
二、热流道分类及特点
1.开放式热流道
2.针阀式热流道
3.微型半热流道
三、热流道设计要点
1.确保流道尺寸和形状符合要求
2.选择合适的喷嘴类型
3.设计合理的流道布局
四、热流道试模流程
1.模具准备
2.安装热流道系统
3.调试热流道系统
4.试模与评估
正文：
注塑模具热流道是模具行业中的一种重要技术，它在提高生产效率、降低生产成本、提高产品质量和简化生产工艺等方面具有显著的优势。

热流道系统
由热喷嘴、分流板、温控箱和附件等组成，其核心部件是热喷嘴，其作用是将熔融塑料从注塑机喷嘴引导到模具中。

根据热喷嘴的结构形式，热流道主要分为开放式热流道、针阀式热流道和微型半热流道。

开放式热流道结构简单，适用于小型模具；针阀式热流道具有较好的封闭性能，适用于较大型模具；微型半热流道则结合了开放式和针阀式的优点，稳定好用，故障率低。

在设计热流道时，应确保流道尺寸和形状符合要求，选择合适的喷嘴类型，并设计合理的流道布局。

此外，还需考虑热流道的冷却系统、流道材料和加工工艺等因素。

热流道试模流程包括模具准备、安装热流道系统、调试热流道系统和试模与评估。

在试模过程中，需检查热流道系统的运行状况，如喷嘴是否堵塞、流道是否畅通、温度控制是否准确等，以保证生产过程中热流道系统的稳定运行。

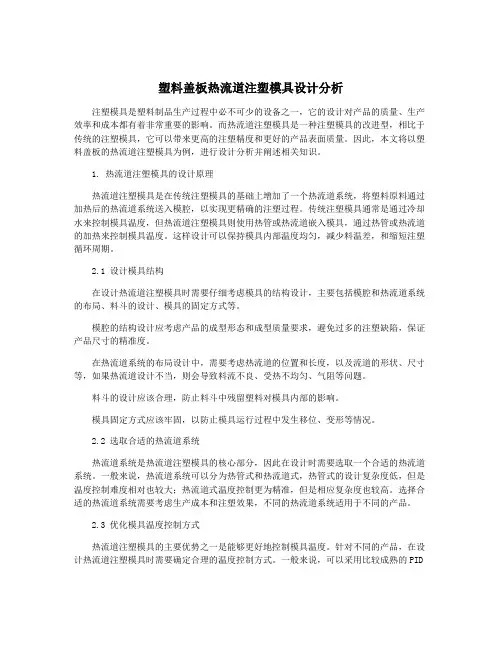

塑料盖板热流道注塑模具设计分析注塑模具是塑料制品生产过程中必不可少的设备之一，它的设计对产品的质量、生产效率和成本都有着非常重要的影响。

而热流道注塑模具是一种注塑模具的改进型，相比于传统的注塑模具，它可以带来更高的注塑精度和更好的产品表面质量。

因此，本文将以塑料盖板的热流道注塑模具为例，进行设计分析并阐述相关知识。

1. 热流道注塑模具的设计原理热流道注塑模具是在传统注塑模具的基础上增加了一个热流道系统，将塑料原料通过加热后的热流道系统送入模腔，以实现更精确的注塑过程。

传统注塑模具通常是通过冷却水来控制模具温度，但热流道注塑模具则使用热管或热流道嵌入模具，通过热管或热流道的加热来控制模具温度。

这样设计可以保持模具内部温度均匀，减少料温差，和缩短注塑循环周期。

2.1 设计模具结构在设计热流道注塑模具时需要仔细考虑模具的结构设计，主要包括模腔和热流道系统的布局、料斗的设计、模具的固定方式等。

模腔的结构设计应考虑产品的成型形态和成型质量要求，避免过多的注塑缺陷，保证产品尺寸的精准度。

在热流道系统的布局设计中，需要考虑热流道的位置和长度，以及流道的形状、尺寸等，如果热流道设计不当，则会导致料流不良、受热不均匀、气阻等问题。

料斗的设计应该合理，防止料斗中残留塑料对模具内部的影响。

模具固定方式应该牢固，以防止模具运行过程中发生移位、变形等情况。

2.2 选取合适的热流道系统热流道系统是热流道注塑模具的核心部分，因此在设计时需要选取一个合适的热流道系统。

一般来说，热流道系统可以分为热管式和热流道式，热管式的设计复杂度低，但是温度控制难度相对也较大；热流道式温度控制更为精准，但是相应复杂度也较高。

选择合适的热流道系统需要考虑生产成本和注塑效果，不同的热流道系统适用于不同的产品。

2.3 优化模具温度控制方式热流道注塑模具的主要优势之一是能够更好地控制模具温度。

针对不同的产品，在设计热流道注塑模具时需要确定合理的温度控制方式。

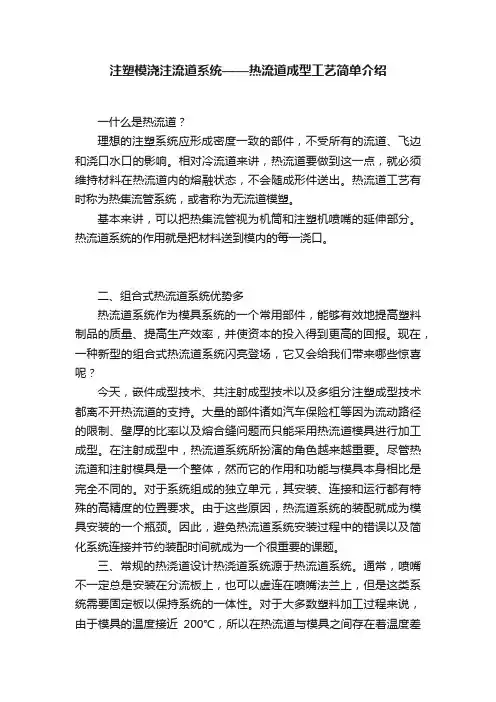

注塑模浇注流道系统——热流道成型工艺简单介绍一什么是热流道？理想的注塑系统应形成密度一致的部件，不受所有的流道、飞边和浇口水口的影响。

相对冷流道来讲，热流道要做到这一点，就必须维持材料在热流道内的熔融状态，不会随成形件送出。

热流道工艺有时称为热集流管系统，或者称为无流道模塑。

基本来讲，可以把热集流管视为机筒和注塑机喷嘴的延伸部分。

热流道系统的作用就是把材料送到模内的每一浇口。

二、组合式热流道系统优势多热流道系统作为模具系统的一个常用部件，能够有效地提高塑料制品的质量、提高生产效率，并使资本的投入得到更高的回报。

现在，一种新型的组合式热流道系统闪亮登场，它又会给我们带来哪些惊喜呢？今天，嵌件成型技术、共注射成型技术以及多组分注塑成型技术都离不开热流道的支持。

大量的部件诸如汽车保险杠等因为流动路径的限制、壁厚的比率以及熔合缝问题而只能采用热流道模具进行加工成型。

在注射成型中，热流道系统所扮演的角色越来越重要。

尽管热流道和注射模具是一个整体，然而它的作用和功能与模具本身相比是完全不同的。

对于系统组成的独立单元，其安装、连接和运行都有特殊的高精度的位置要求。

由于这些原因，热流道系统的装配就成为模具安装的一个瓶颈。

因此，避免热流道系统安装过程中的错误以及简化系统连接并节约装配时间就成为一个很重要的课题。

三、常规的热浇道设计热浇道系统源于热流道系统。

通常，喷嘴不一定总是安装在分流板上，也可以虚连在喷嘴法兰上，但是这类系统需要固定板以保持系统的一体性。

对于大多数塑料加工过程来说，由于模具的温度接近200℃，所以在热流道与模具之间存在着温度差异。

如果系统被连接在模具板上，将会升高温度并增加热量的损失，并且在分流板和喷嘴之间也可能产生流动*角。

当热流道需要维修时，热浇道必须完全从模具上拆除。

由于喷嘴没有连接到分流板上，电气和液压线路必须完全拆开，并在检修结束后再进行连接。

四、组合式热流道系统在组合式热流道系统中，喷嘴、分流板形成了一个简单的单元。

热流道塑料模具设计步骤第一,根据塑件结构和使用要求,确定进料口位置。

只要塑件结构允许,在定模镶块内热喷嘴和喷嘴头不与成型结构干涉，热流道系统的进料口可放置在塑件的任何位置上。

常规塑件注射成形的进料口位置通常根据经验选择.对于大而复杂的异型塑件，注射成形的进料口位置可运用计算机辅助分析（CAE模拟熔融状塑料在型腔内的流动情况，分析模具各部位的冷却效果，确定比较理想的进料口位置. 第二,确定热流道系统的喷嘴头形式。

塑件材料和产品的使用特性是选择喷嘴头形式的关键因素，塑件的生产批量和模具的制造成本也是选择喷嘴头形式的重要因素。

第三,根据塑件的生产批量和注射设备的吨位大小，确定每模的腔数。

第四，由已确定的进料口位置和每模的腔数确定热喷嘴的个数.如果成形某一产品，选择一模一件一个进料口，则只要一个热喷嘴，即选用单头热流道系统；如果成形某一产品,选择一模多腔或一模一腔二个以上进料口，则就要多个热喷嘴,即选用多头热流道系统,但对有横流道的模具结构除外。

第五，根据塑件重量和热喷嘴个数，确定热喷嘴径向尺寸的大小.目前相同形式的喷嘴有多个尺寸系列,分别满足不同重量范围内的塑件成形要求。

第六，根据塑件结构确定模具结构尺寸,再根据定模镶块和定模板的厚度尺寸选择热喷嘴标准长度系列尺寸，最后修整定模板的厚度尺寸及其他与热流道系统相关的尺寸。

第七，根据热流道分流板的形状确定热流道固定板的形状,在其板上布置电源线引线槽，并在热流道分流板、热喷嘴、喷嘴头附近设计足够的冷却水环路. 现代热流道技术本文摘自德国Kunststoffe Plast Europe杂志作者为德国勒弗库森的Andreas Lang 随着大量制造的塑料零件变得越来越复杂，热流道系统的使用也变得越来越有必要了。

这既可应用于医学技术中重量仅为0。

02g的微小零件，也可应用于汽车和建筑部门的重达15kg的大型零件，运输部门甚至还用于可重达30kg更大的的零件. 热流道是注射成型模具中独特的结构元件。

热流道教程一、热流道的过去现在和未来二、热流道的原理及概念三、热流道的优点四、热流道组成五、热流道的应用六、热流道安装本资料由贝斯特(MoldBest)热流道公司协助制作一、热流道的历史、现在、未来作为一项先进的注塑加工技术—热流道技术,在欧美国家的普及使用可以追溯到上个世纪的中期甚至更早，早在1940年12月，就取得了热流道技术的专利权。

由于热流道具有许多优点，因此，在国外发展比较快，许多塑胶模具厂所生产的模具50%以上采用了热流道技术，部分模具厂甚至达到80%以上，而在中国，这一技术在近几年才真正得推广和应用。

随着模具行业的不断发展，热流道在塑胶模具中运用的比例也逐步提高。

但总体不足10%,这个差距相当巨大。

近年来，热流道技术在中国的逐渐推广，这很大程度上是由于我国模具向欧美公司的出口量快速发展带来的。

在欧美国家，注塑生产已经依赖于热流道技术。

可以这样说，没有使用热流道技术的模具现在已经很难出口，这也造成了很多模具厂家对于热流道技术意识上的转变。

由于很多外国进口的热流道系统价格比较贵，国内很大一部分厂家接受不了，所以就出现了一些国产热流道系统元件。

这对于热流道技术在中国的推广有很大的好处。

虽然热流道技术已经开始推广,但有的公司使用率达20%以上,一般采用简单的尖咀、通咀。

少数公司采用具有世界先进水平的高难度针阀式热咀，但总体上热流道的采用率达不到10%,与国外的50～80%相差太远。

返回二、热流道的原理冷流道是指模具入口与产品浇口之间的部分。

塑料在流道内靠注塑压力和其本身的热量保持流动状态，流道作为成型物料的一部分，但并不属于产品。

所以在我们设计模具的时候既要考虑填充效果，又要考虑怎样通过缩短、缩小流道来节省材料，理想情况是这样，但实际应用中则很难达到两全其美。

热流道又称无流道是指在每次注射完毕后流道中的塑料不凝固，塑胶产品脱模时就不必将流道中的水口脱出。

由于流道中的塑料没有凝固，所以在下一次注射的时候流道仍然畅通。

热流道注塑模具的设计过程目录前言———————————————————————————————4一、塑件成型工艺性分析——————————————————————51、塑件分析2、热塑性塑料PP性能分析二、拟订模具结构形式———————————————————————61、分型面位置的确定2、确定型腔数量及排列方式三、注射机型号的确定———————————————————————61、所需注射量的计算2、塑件和流道凝料在分型面上的投影面及所需锁模力的计算3、选择注射机4、型腔数量及注射机有关工艺参数的校核四、浇注系统形式和浇口的设计———————————————————91、主流道的设计2、分流道设计3、浇口的设计4、浇注系统的平衡5、冷料穴的设计五、成型零件的结构设计和计算——————————————————111、成型零件的结构设计2、成型零件钢材的选用3、成型零件工作尺寸的计算4、成型零件强度计算六、模架的确定———————————————————————— 121、定模2、A板尺寸3、B板尺寸座板4、支撑板5、垫块七、合模导向机构的设计————————————————————— 131、导向机构的总体设计2、导柱设计3、导套设计八、脱模推出机构的设计————————————————————— 141、脱模推出机构的设计原则2、塑件推出机构九、排气系统设计———————————————————————— 15十、温度调节系统设计—————————————————————— 151、加热系统2、冷却系统3、冷却装置的布置十一、设计参考资料——————————————————————— 16我设计的时候参考的是（《塑料模具设计指导》伍先明）。
