感应式电能表工作原理概述及解释说明1. 引言1.1 概述电能表是测量电能消耗的重要设备，也是各个领域电力供需管理的基础工具。
在过去的几十年里，感应式电能表作为一种主流的电度量仪器，广泛应用于家庭和工业领域。
感应式电能表通过利用电流线圈和磁场线圈之间的相互感应作用来进行电能测量。
本文将对感应式电能表的工作原理进行概述和解释说明。
1.2 目的本文的目的是深入了解和解释感应式电能表的工作原理，包括其构造、主要部件以及各个部件在测量中所起到的作用。
通过对感应式电能表工作原理的详细分析，我们可以更好地理解该设备在实际中如何准确测量并计算出所消耗的电能。
1.3 结构本文将按照以下结构来介绍感应式电能表的工作原理：- 引言：对文章内容进行概述和说明。
- 感应式电能表简介：介绍感应式电能表的基本概念、工作原理以及其发展历史。
- 感应式电能表的主要部件：对转子、定子、电流线圈、磁场线圈、刻度盘和齿轮等主要部件进行概述和解释。
- 感应式电能表工作原理详解：详细解析感应式电能表的工作原理，包括电流线圈的感应产生转矩、磁场线圈在测量中的作用以及计量机构对功率测量的影响。
- 应用领域及未来发展趋势：介绍感应式电能表在家庭和工业领域的应用，并探讨新型电表技术的发展方向和挑战。
通过以上结构，读者可以全面了解感应式电能表的工作原理并深入探究其在实际应用中的意义与前景。
2. 感应式电能表简介2.1 电能表概述感应式电能表是一种用于测量和记录电功率消耗的设备。
它被广泛应用于家庭、工业和商业领域，用于计量和收费。
感应式电能表通过测量电流和电压来确定电能的消耗。
它是一种精确可靠的仪器，可以准确地记录过去一段时间内的实际用电量。
2.2 工作原理概述感应式电能表采用了基于法拉第对感应定律的原理工作，通过使用转子和定子之间产生的磁场来测量和记录消耗的电功率。
当交流电通过线圈时，会在转子上产生一个旋转磁场。
这个旋转磁场将与定子上的线圈中的磁场相互作用，导致转子开始旋转。

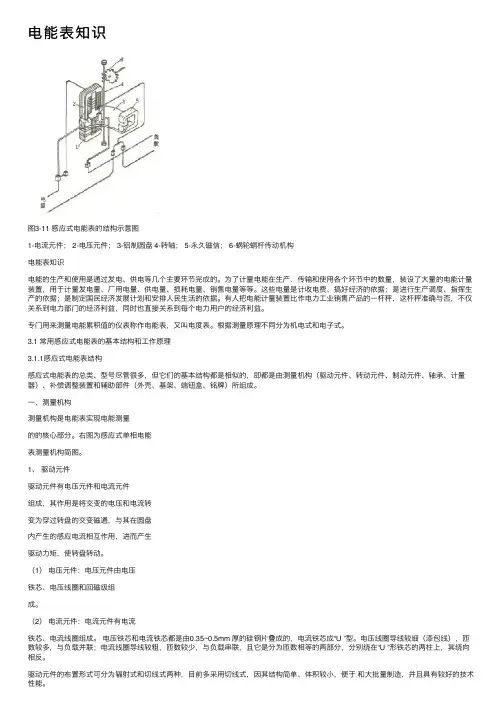

电能表知识图3-11 感应式电能表的结构⽰意图1-电流元件； 2-电压元件； 3-铝制圆盘 4-转轴； 5-永久磁信； 6-蜗轮蜗杆传动机构电能表知识电能的⽣产和使⽤是通过发电、供电等⼏个主要环节完成的。
为了计量电能在⽣产、传输和使⽤各个环节中的数量，装设了⼤量的电能计量装置，⽤于计量发电量、⼚⽤电量、供电量、损耗电量、销售电量等等。
这些电量是计收电费、搞好经济的依据；是进⾏⽣产调度、指挥⽣产的依据；是制定国民经济发展计划和安排⼈民⽣活的依据。
有⼈把电能计量装置⽐作电⼒⼯业销售产品的⼀杆秤，这杆秤准确与否，不仅关系到电⼒部门的经济利益，同时也直接关系到每个电⼒⽤户的经济利益。
专门⽤来测量电能累积值的仪表称作电能表，⼜叫电度表。
根据测量原理不同分为机电式和电⼦式。
3.1 常⽤感应式电能表的基本结构和⼯作原理3.1.1感应式电能表结构感应式电能表的总类、型号尽管很多，但它们的基本结构都是相似的，即都是由测量机构（驱动元件、转动元件、制动元件、轴承、计量器）、补偿调整装置和辅助部件（外壳、基架、端钮盒、铭牌）所组成。
⼀、测量机构测量机构是电能表实现电能测量的的核⼼部分。
右图为感应式单相电能表测量机构简图。
1、驱动元件驱动元件有电压元件和电流元件组成，其作⽤是将交变的电压和电流转变为穿过转盘的交变磁通，与其在圆盘内产⽣的感应电流相互作⽤，进⽽产⽣驱动⼒矩，使转盘转动。
（1）电压元件：电压元件由电压铁芯、电压线圈和回磁级组成。
（2）电流元件：电流元件有电流铁芯、电流线圈组成。
电压铁芯和电流铁芯都是由0.35~0.5mm 厚的硅钢⽚叠成的，电流铁芯成“U ”型。
电压线圈导线较细（漆包线），匝数较多，与负载并联；电流线圈导线较粗，匝数较少，与负载串联，且它是分为匝数相等的两部分，分别绕在“U ”形铁芯的两柱上，其绕向相反。
驱动元件的布置形式可分为辐射式和切线式两种，⽬前多采⽤切线式，因其结构简单、体积较⼩，便于和⼤批量制造，并且具有较好的技术性能。
感应式单相电能表的工作原理一、圆盘的转动定性分析1、磁通的分布状况：由右手螺旋定则，交变电流经过导线或线圈时，会产生磁场。
如图1-6所示电线圈并联在电源两端，电压U在电压线圈中产生激磁电流IU, IU产生的磁通ΦU 从电压铁芯中柱经磁极穿过圆盘回中柱,叫电压工作磁通。
电流元件位于圆盘下方，电流线圈串联在电路和负载之间，负载电流I产生的电流工作磁通ΦI，ΦI穿过原盘。
因此，对圆盘而言，有两个大小相等、方向相反的两束电流工作磁通ΦI，ΦI从不同位置两次穿过圆盘，而电压工作磁通ΦU一次穿过圆盘，于是相当于有三束磁通作用于圆盘上，所以，我们把感应式电能友又称为“三磁通型”电能表。
“三磁通型”电能表。
如图1-7所示。
现规定：磁通从下往上通过转盘为N极，以“．”表示，磁通从上往下通过转盘为s极，以“× ”表示，所以转盘上三个磁极的位置分别为A1(N极)、A2(N极)、A3(s极)。
2、驱动力矩的产生因电压铁芯和电流铁芯都不闭合，有气隙，所以在磁路不饱和段可看成线性铁芯，当激磁电流I 和IU为正弦波时，其产生的响应磁通也为正弦波。
三束交变的磁通作用在圆盘上，依据电磁感应定律，就会在圆盘内产生三个交变的感应电流，且相位滞后于对应的磁通90。
这三个感应电流也叫涡流，其波形仍是正弦波。
依据左手定则可知，三个工作磁通ΦI，ΦI 和ΦU分别与穿过各自区域的涡流相互作用，产生推动圆盘转动的电磁力。
其作用对应关系如图1-8所示（见图1-8 （ab）电磁力的产生和图1-8 （cd）电磁力的产生）。
由于磁通ΦI，ΦI 和ΦU随时间按正弦规律变化，所以当磁通穿过转盘时，在转盘上呈现的磁极极性及磁通量的大小也是变化的。
对时间t1至t4瞬时来说，穿过转盘磁通最大值从磁极A1向磁极A3渐渐移动，也就是说，在一个周期内，它经过了全部3个磁极，我们可看作有个磁场不断重复地从磁极A1移向A3，这就是旋转磁场。
即旋转磁场的方向是从相位超前的磁通所在的空间位量（ΦI）移向相位迟后的磁通(ΦU)所在的空间位置。
感应式电度表知识汇总一、电能表的分类1、电能表按其相线可分为单相电能表、三相三线电能表、三相四线电能表。
2、电能表按其工作原理可分为机械式电能表和电子式电能表。
3、电能表按其用途可分为有功电能表、无功电能表、最大需量表、标准电能表、复费率电能表、预付费电能表、损耗电能表和多功能电能表等。
4、在一定时间内累积(A)的方式来测得电能的仪表称为有功电能表。
A)有功功率B)瞬间功率C)平均功率D)电量6、最大需量是指用户一个月中每一固定时段的(B)指示值。
A)最大功率B)平均功率的最大C)最大平均功率D)最大负荷7、15min最大需量表指示的是(A)。
A)计量期内最大的一个15min的平均功率B)计量期内最大的一个15min间隔内功率瞬时值C)计量期内日最大15min平均功率的平均值8、复费率电能表为电力部门实行(C)提供计量手段。
A)两部制电价B)各种电价C)不同时段的分时电价D)先付费后用电9、多功能电能表除具有计量有功(无功)电能量外，至少还具有(B)种以上的计量功能，并能显示、储存多种数据，可输出脉冲，具有通信接口和编程预置等各种功能。
A)一种B)两种C)三种D)四种10、(A)可测量变压器功率损耗中与负荷无关的铁芯损耗。
A)铁损电能表B)铜损电能表C)普通电能表D)伏安小时计11、(B)可测量变压器绕组的电能损耗，该损耗是随负荷而变化的。
A)铁损电能表B)铜损电能表C)普通电能表D)伏安小时计12、如果一只电能表的型号为DSD9型，这只表应该是一只(A)。
A)三相三线多功能电能表B)三相预付费电能表C)三相最大需量表D)三相三线复费率电能表※DSSD表示三相三线全电子式多功能电能表。
13、铭牌标志中5(20)A的5表示(A)。
A)基本电流B)负载电流C)最大额定电流D)最大电流14、有功电能表的计量单位是(A) ，无功电能表的计量单位是(C) 。
A)kWh B) kW•h C)kvarh D)kvar•h二、感应式电能表的结构1、感应式电能表主要由哪几部分组成？答：感应式电能表一般由测量机构、辅助部件和补偿调整装置组成。

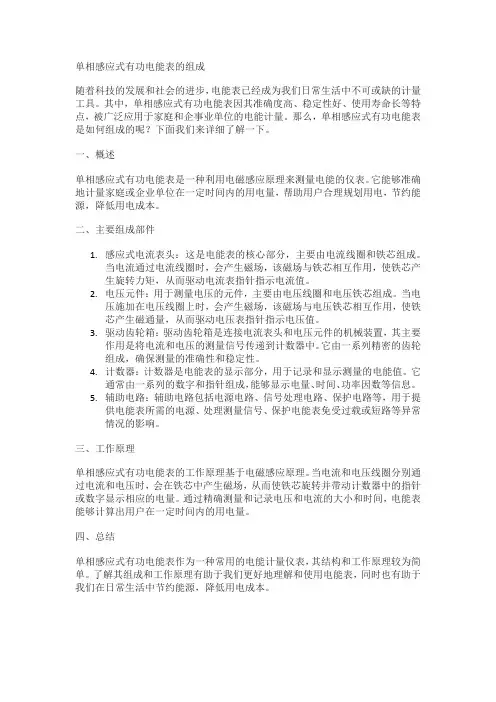

单相感应式有功电能表的组成随着科技的发展和社会的进步，电能表已经成为我们日常生活中不可或缺的计量工具。
其中，单相感应式有功电能表因其准确度高、稳定性好、使用寿命长等特点，被广泛应用于家庭和企事业单位的电能计量。
那么，单相感应式有功电能表是如何组成的呢？下面我们来详细了解一下。
一、概述单相感应式有功电能表是一种利用电磁感应原理来测量电能的仪表。
它能够准确地计量家庭或企业单位在一定时间内的用电量，帮助用户合理规划用电，节约能源，降低用电成本。
二、主要组成部件1.感应式电流表头：这是电能表的核心部分，主要由电流线圈和铁芯组成。
当电流通过电流线圈时，会产生磁场，该磁场与铁芯相互作用，使铁芯产生旋转力矩，从而驱动电流表指针指示电流值。
2.电压元件：用于测量电压的元件，主要由电压线圈和电压铁芯组成。
当电压施加在电压线圈上时，会产生磁场，该磁场与电压铁芯相互作用，使铁芯产生磁通量，从而驱动电压表指针指示电压值。
3.驱动齿轮箱：驱动齿轮箱是连接电流表头和电压元件的机械装置，其主要作用是将电流和电压的测量信号传递到计数器中。
它由一系列精密的齿轮组成，确保测量的准确性和稳定性。
4.计数器：计数器是电能表的显示部分，用于记录和显示测量的电能值。
它通常由一系列的数字和指针组成，能够显示电量、时间、功率因数等信息。
5.辅助电路：辅助电路包括电源电路、信号处理电路、保护电路等，用于提供电能表所需的电源、处理测量信号、保护电能表免受过载或短路等异常情况的影响。
三、工作原理单相感应式有功电能表的工作原理基于电磁感应原理。
当电流和电压线圈分别通过电流和电压时，会在铁芯中产生磁场，从而使铁芯旋转并带动计数器中的指针或数字显示相应的电量。
通过精确测量和记录电压和电流的大小和时间，电能表能够计算出用户在一定时间内的用电量。
四、总结单相感应式有功电能表作为一种常用的电能计量仪表，其结构和工作原理较为简单。
了解其组成和工作原理有助于我们更好地理解和使用电能表，同时也有助于我们在日常生活中节约能源，降低用电成本。

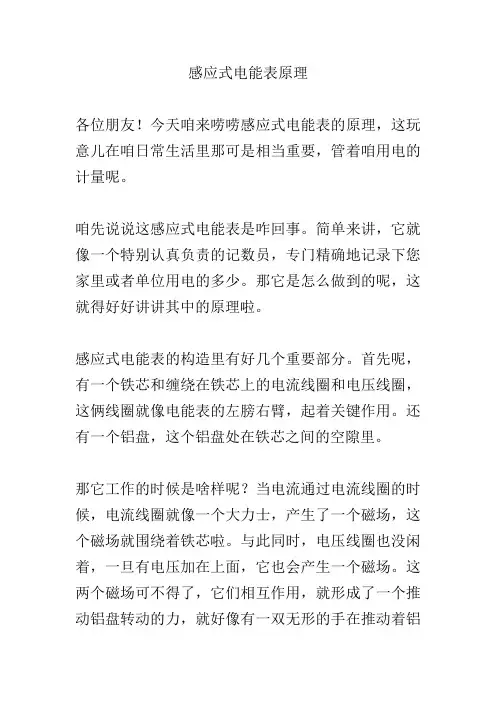

感应式电能表原理各位朋友！今天咱来唠唠感应式电能表的原理，这玩意儿在咱日常生活里那可是相当重要，管着咱用电的计量呢。
咱先说说这感应式电能表是咋回事。
简单来讲，它就像一个特别认真负责的记数员，专门精确地记录下您家里或者单位用电的多少。
那它是怎么做到的呢，这就得好好讲讲其中的原理啦。
感应式电能表的构造里有好几个重要部分。
首先呢，有一个铁芯和缠绕在铁芯上的电流线圈和电压线圈，这俩线圈就像电能表的左膀右臂，起着关键作用。
还有一个铝盘，这个铝盘处在铁芯之间的空隙里。
那它工作的时候是啥样呢？当电流通过电流线圈的时候，电流线圈就像一个大力士，产生了一个磁场，这个磁场就围绕着铁芯啦。
与此同时，电压线圈也没闲着，一旦有电压加在上面，它也会产生一个磁场。
这两个磁场可不得了，它们相互作用，就形成了一个推动铝盘转动的力，就好像有一双无形的手在推动着铝盘开始旋转。
您可能会问了，那铝盘转得快慢又是由啥决定的呢？这就和您用电的多少有关系啦。
您用电越多，通过电流线圈的电流就越大，产生的磁场就越强；同时电压也越高，电压线圈产生的磁场也跟着变强。
两个磁场一变强，推动铝盘旋转的力就更大了，铝盘就转得更快。
所以啊，铝盘转的速度就反映了您用电功率的大小。
但是仅仅让铝盘转起来还不行，还得把铝盘转的圈数给记录下来，才能知道到底用了多少电。
这时候，计数器就派上用场了。
铝盘转动的时候，会通过齿轮带动计数器，铝盘每转一圈，计数器就加一个数字。
就像您跑步的时候，每跑一圈，旁边的记录员就给您记上一圈一样。
为了让这个记录更加准确，还有一个制动磁铁。
这个制动磁铁产生一个与铝盘旋转方向相反的力，就像给奔跑的人后面拉了一根橡皮筋，让铝盘不会转得太快太疯狂，保证了电能表的准确性和稳定性。
给您举个例子吧。
比如说您家里开了电视、冰箱、空调一堆电器，这时候电流和电压都比较大，电流线圈和电压线圈产生的磁场强，铝盘就转得呼呼的，计数器的数字也就蹭蹭地往上涨。
而如果您只是开了一盏小台灯看书，用电量小，电流和电压都小，铝盘就慢悠悠地转，计数器的数字也就变化得比较慢。

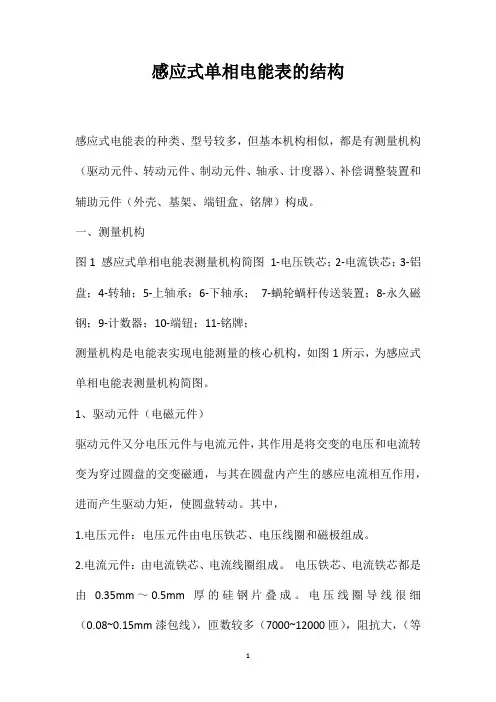

感应式单相电能表的结构感应式电能表的种类、型号较多，但基本机构相似，都是有测量机构（驱动元件、转动元件、制动元件、轴承、计度器）、补偿调整装置和辅助元件（外壳、基架、端钮盒、铭牌）构成。
一、测量机构图1 感应式单相电能表测量机构简图1-电压铁芯；2-电流铁芯；3-铝盘；4-转轴；5-上轴承；6-下轴承；7-蝸轮蝸杆传送装置；8-永久磁钢；9-计数器；10-端钮；11-铭牌；测量机构是电能表实现电能测量的核心机构，如图1所示，为感应式单相电能表测量机构简图。
1、驱动元件（电磁元件）驱动元件又分电压元件与电流元件，其作用是将交变的电压和电流转变为穿过圆盘的交变磁通，与其在圆盘内产生的感应电流相互作用，进而产生驱动力矩，使圆盘转动。
其中，1.电压元件：电压元件由电压铁芯、电压线圈和磁极组成。
2.电流元件：由电流铁芯、电流线圈组成。
电压铁芯、电流铁芯都是由0.35mm～0.5mm厚的硅钢片叠成。
电压线圈导线很细（0.08~0.15mm漆包线），匝数较多（7000~12000匝），阻抗大，（等效电路如图2）与负载并联，一直带电；电流线圈较粗，匝数较少，与负载串联，并分为匝数相等的两部分，分别绕在“U”形铁芯的两柱上，其绕向相反。
其绕向相反，是为保证电流磁通在铁芯内的方向相同。
驱动元件相对于圆盘的位置，可分为切线式及辐射式两种。
切线式驱动元件沿圆盘的切向放置，辐射式电板元件沿着圆盘半径方向放置。
我国生产的电能表全部采用切线式。
图2 电能表驱动元件放置形式2、转动元件转动元件由圆盘和转轴组成，其作用是在驱动元件建立的交变磁通的作用下，在圆盘上产生感应电流，进而产生驱动力矩使圆盘转动，并把转动的圈数通过蜗轮与蜗杆的啮合传递给计度器。
难点1：转盘转动的定性分析转动元件由圆盘和转轴组成，其作用是在驱动元件建立的交变磁通的作用下，在圆盘上产生感应电流，进而产生驱动力矩使圆盘转动，并把转动的圈数通过蜗轮与蜗杆的啮合传递给计度器。
感应式电度表知识汇总一、电能表的分类1、电能表按其相线可分为单相电能表、三相三线电能表、三相四线电能表。
2、电能表按其工作原理可分为机械式电能表和电子式电能表。
3、电能表按其用途可分为有功电能表、无功电能表、最大需量表、标准电能表、复费率电能表、预付费电能表、损耗电能表和多功能电能表等。
4、在一定时间内累积(A)的方式来测得电能的仪表称为有功电能表。
A)有功功率B)瞬间功率C)平均功率D)电量6、最大需量是指用户一个月中每一固定时段的(B)指示值。
A)最大功率B)平均功率的最大C)最大平均功率D)最大负荷7、15min最大需量表指示的是(A)。
A)计量期内最大的一个15min的平均功率B)计量期内最大的一个15min间隔内功率瞬时值C)计量期内日最大15min平均功率的平均值8、复费率电能表为电力部门实行(C)提供计量手段。
A)两部制电价B)各种电价C)不同时段的分时电价D)先付费后用电9、多功能电能表除具有计量有功(无功)电能量外，至少还具有(B)种以上的计量功能，并能显示、储存多种数据，可输出脉冲，具有通信接口和编程预置等各种功能。
A)一种B)两种C)三种D)四种10、(A)可测量变压器功率损耗中与负荷无关的铁芯损耗。
A)铁损电能表B)铜损电能表C)普通电能表D)伏安小时计11、(B)可测量变压器绕组的电能损耗，该损耗是随负荷而变化的。
A)铁损电能表B)铜损电能表C)普通电能表D)伏安小时计12、如果一只电能表的型号为DSD9型，这只表应该是一只(A)。
A)三相三线多功能电能表B)三相预付费电能表C)三相最大需量表D)三相三线复费率电能表※DSSD表示三相三线全电子式多功能电能表。
13、铭牌标志中5(20)A的5表示(A)。
A)基本电流B)负载电流C)最大额定电流D)最大电流14、有功电能表的计量单位是(A) ，无功电能表的计量单位是(C) 。
A)kWh B) kW•h C)kvarh D)kvar•h二、感应式电能表的结构1、感应式电能表主要由哪几部分组成？答：感应式电能表一般由测量机构、辅助部件和补偿调整装置组成。
其中测量机构包括驱动元件、转动元件、制动元件、轴承和计度器；辅助部件包括基架、铭牌、外壳和端钮盒；补偿调整装置包括满载调整、轻载调整、相位角调整和防潜装置，有的还装有过载补偿和温度补偿装置。
2、感应式电能表测量机构的驱动元件包括电压元件和电流元件，它们的作用是将被测电路的交流电压和电流转换为穿过转盘的移进磁通，在转盘中产生感应电流，从而产生驱动力矩，驱动转盘转动。
3、电能表电流线圈线径的大小由什么决定？答：线径的大小由电能表基本电流的大小决定。
4、某一型号的感应式电能表，如果基本电流为5A时的电流线圈的总匝数是16匝，那么基本电流为10A时的电流线圈的总匝数是(C)匝。
A)16 B)32 C)8 D)45、电能表驱动元件的布置形式分为径向式和正切式两种。
(也称为幅射式和切线式) ※正切式又可为分离式、全封闭式、半封闭式。
6、DD862型单相电能表的驱动元件的布置形式为(B)。
A)径向式B)正切式C)封闭式D)纵向式7、电能表分离式铁芯结构有何优缺点？8、电能表全封闭式铁芯结构有何优缺点？9、全封闭铁芯结构可以用电压工作磁通磁化电流铁芯，以改善轻负载时的误差特性。
10、电能表半封闭式铁芯结构有何优缺点？11、电能表对转盘的要求有哪些？答：电能表的转盘要求导电性能好、质量轻、不易变形，通常采用纯铝板制成。
12、电能表对永久磁钢的要求有哪些？答：电能表的永久磁钢要求具有高矫顽力、高剩磁感应强度、温度系数小、金属组织稳定的性能好。
13、感应式电能表一般采用哪些轴承？答：可分为钢珠宝石轴承和磁力轴承两种。
14、钢珠宝石轴承分上、下轴承。
上轴承起定位和导向作用，下轴承的作用是支撑转动元件的全部质量。
15、采用磁力轴承，必须保证轴承永久磁钢的磁力(A)和磁钢的磁性长期稳定不变，不退磁，这样才能确保电能表的准确度和寿命。
A)均匀B)大C)尽量小D)稳定16、影响电能表运行寿命最主要的因素有哪些？17、电能表的运行寿命和许多因素有关，但其中最主要的是(A)。
A)下轴承的质量B)永久磁钢的寿命C)电磁元件的变化D)计度器的寿命18、单相电能表有哪些调整装置？答：调整装置包括满载调整、轻载调整、相位角调整和防潜装置。
19、在三相电能表结构中有时采用两个制动元件并按转动元件轴心对称位置安装，这主要是为了(B)。
A)增加制动力矩B)减少转盘转动时产生的振动C)降低转速D)保证磁路对称三、感应式电能表的工作原理1、穿过转盘的电压磁通称为(B)A)电压非工作磁通B)电压工作磁通C)电压漏磁通D)电压总磁通2、没有穿过圆盘的电流磁通称为(B)。
A)电流工作磁通B)电流非工作磁通C)电流漏磁通D)电流总磁通3、为了产生转矩，感应式电能表至少要有两个移进磁通，它们彼此在空间上和时间上要有差异，转矩的大小与这两个磁通的大小成正比，当磁通间的相角为90° 时，转矩最大。
※驱动力矩的方向总是由相位超前的磁通所在的空间位置指向相位滞后的磁通所在的空间位置。
4、有功电能表的驱动力矩与负载有功功率有什么关系？答：驱动力矩与负载功率成正比关系。
5、电能表实现正确测量的条件有哪些？答：①应满足电压工作磁通ΦU 正比于外加电压U；②应满足电流工作磁通ΦI正比于负载电流I；③应满足ψ=90°-φ(感性时)或ψ=90° φ(容性时)；{ψ为ΦU和ΦI的夹角，φ为U和I的夹角}④制动力矩与圆盘转速成正比。
6、感应式电能表中为什么要安装永久磁钢？可否将永久磁钢按极性相反的方向安装？答：电能表装设永久磁钢主要是为了产生与驱动力矩方向相反的制动力矩，使圆盘在一定的功率下儿匀速转动，以保证驱动力矩和负载功率成正比。
制动力矩的方向恒与圆盘转动方向相反，而与永久磁钢的极性无关。
7、永久磁钢产生的制动力矩的大小和圆盘的转速成(B)关系。
A)反比B)正比C)正弦D)余弦8、为什么电能表的圆盘始终能朝一个方向转动？P39四、三相电能表的计量原理1、并线表与分线表的根本区别在于(C)。
A)内部结构B)计量原理C)端钮接线盒D)检定方式2、三相三线有功电能表能准确测量(A)的有功电能。
A)三相三线电路B)对称三相四线电路C)不完全对称三相电路D)三相电路3、当采用三相三线有功电能表测量三相四线电路有功电能时，所测得的有功电能(D)。
A)零B)多计量C)少计量D)不一定※三相三线有功电能表测量三相四线电路有功电能会引起附加误差，且对于不同性质的单相负载，附加误差不同(多计量，少计量，不计量，无附加误差)。
4、当三相三线电路的中性点直接接地时，宜采用(B)的有功电能表测量有功电能。
A)三相三线B)三相四线C)三相三线或三相四线D)三相三线和三相四线5、简述无功电能表的测量意义。
P666、当功率因数降低时，电力系统中的变压器和输电线路的损耗将(B) 。
A)减少B)增大C)不变D)不一定7、电路中无功功率的变化将怎样影响线路电压？答：无功功率的平衡是维持电压质量的关键。
当无功功率不足时，电网电压将降低；当无功功率过剩时，电网电压将上升。
8、用户用电的平均功率因数是怎样计算的？答：cosφ=WP/√ WP2 WQ29、三相电路完全不对称情况下什么类型的无功表测量无功电能不会引起线路附加误差。
答：三相正弦无功电能表不仅能在三相电路对称的情况下正确地测量三相电路的无功电能，而且在三相电路不对称的情况下也能正确地测量。
但其制造复杂，功耗大，一般不采用这种类型的电能表作为安装式无功电能表。
10、在三相对称电路中，不能准确测量无功电能的三相电能表是(D)。
A)正弦型三相无功电能表B)内相角60°型三相三线无功电能表C)跨相90°型三相四线无功电能表D)三相有功电能表※三相正弦无功电能表在三相对称和不对称的情况下均能正确测量，三相余弦无功电能表(包括内相角60°型和跨相90°型)只能在三相电路对称或简单不对称的情况下正确测量。
11、余弦型三相无功电能表适用于(B)。
A)三相电路B)三相简单不对称电路C)三相完全不对称电路D)均不可以12、一般无功电能表为什么都加装止逆器？答：内相角60°型三相三线无功电能表和跨相90°型三相四线无功电能表接容性负载时将反转。
13、使用(D)电能表不仅能考核用户的平均功率因数，而且还能有效地控制用户无功补偿的合理性。
A)三相无功B)三相三线无功C)三相四线无功D)双向计度无功14、因为非正弦系三相无功电能表，当三相不对称时，有着不同的线路附加误差，所以测定它们的相对误差时，要求(C)。
A)标准电能表没有线路附加误差或线路附加误差要尽可能的小B)三相检定电路完全对称C)标准电能表与被试无功电能表具有相同的线路附加误差D)三相电压对称15、无功表在调整时应注意什么问题？答：在进行误差调整时，必须保证标准电能表、被校无功表具有相同的线路附加误差。
16、无功电能表的调整与有功电能表有何区别？答：无功电能表的满载调整、轻载调整、潜动和灵敏度的调整与三相有功表相似，而在相位角调整时，调整装置的调整方向与调整有功电能表时正好相反。
五、感应式有功电能表误差特性及调整装置1、基本误差是指电能表在(C)条件下测试的相对误差限。
A)正常工作B)工作极限范围C)检定规程规定的参比D)常温2、影响电能表基本误差的主要因素有：摩擦力矩、电流铁芯磁化曲线的非线性、补偿力矩、抑制力矩、转盘位置和寄生力。
4、作用在电能表圆盘上的作用力矩有哪几个？答：电能表除了受制动力矩和驱动力矩这两基本力矩作用外，还有摩擦力矩、补偿力矩、电压抑制力矩、电流抑制力矩等作用。
5、作用在电能表转动元件上的力矩，跟转动方向相同的有驱动力矩，相反的力矩除永久磁钢的制动力矩之外，还有摩擦力矩和抑制力矩。
6、电能表的摩擦力矩与其转动元件的转速(C)。
A)有关，转速高，摩擦力矩大B)无关C)一部分有关，即变化部分与转速成正比，另一部分无关，仅与结构、质量有关7、随着负载电流的增大，电流抑制力矩将引起(B)误差，通常称为电流抑制误差。
A)正B)负C)正和负D)正或负8、电压抑制力矩与电压(D)关系。
A)成正比B)成反比C)平方成正比D)立方成正比※电流抑制力矩与负载电流的立方成正比。
9、什么叫宽负载电能表？答：宽负载电能表是指其过载能力(C)及以上的电能表。
A)150% B)120% C)200% D)300、影响电能表过载时误差的主要因素是(C)。
A)摩擦力矩B)补偿力矩C)电流抑制力矩D)电压抑制力矩11、由于影响电能表过载特性的因素是电流抑制力矩，因而应减少电流抑制力矩来改善电能表的过载特性。
