5G NR无线网络切换优化指导书2020

▋簇优化标准覆盖是网络业务和性能的基石，NSA组网下涉及到FDD和NR的覆盖优化即涉及到4/5G覆盖空洞、弱覆盖、越区覆盖和导频污染的优化，以精品线路800Mbps要求为基准，要求优化后覆盖达到如下标准：覆盖是网络的基石，良好的网络规划与严格的工程施工是保证覆盖的前提，要求现场在工程施工过程中严格按照工程方案执行，具体要求如下，建议在单验过程中进行严格把关：1、天馈实施方案：单验过程中，核查天馈实施方案即天线位置、天线挂高、方位角和下倾角与设计院规划是否相符，不符需通知相关人员处理；2、天馈安装位置无阻挡可调整：为保证后续优化的灵活性，要求安装后天馈无阻挡、可自由调整。

▋邻区梳理1、4/5G邻区规划通过4/5G邻区规划与优化，需要保证道路测试场景下SN添加成功率100%，对于切换失败点或者不切换区域需要及时分析，具体4/5G 邻区规划原则如下：1）距离原则（通过站点分布的距离原则需完成90%邻区的规划）步骤1：梳理并核实5G建设区域内的锚点小区工程参数，包含经纬度、方位角、站高等关键数据；步骤2：添加5G站点周边锚点小区（包含4/5G共站邻区）两圈，如果锚点与5G站点1比1建设，则可以直接继承共扇区邻区，即某锚点小区的所有同频4G邻区，均需添加与该锚点小区同扇区的5G小区为4-5G邻区。

基于站点分布的4/5邻区规划可通过“mongoose工具即LTE到NR 的邻区规划工具”进行4/5G邻区规划，相关工具可通过“”网页进行下载（具体操作方法见对应下载链接中的工具说明）。

2）基于现场测试情况进行4/5G邻区添加。

通过现场测试情况，针对漏配邻区进行增补，NR邻区增补后，需要核查对应锚点LTE的邻区关系以及NR对应的锚点关系需要重新梳理，避免NR小区间配置邻区后，对应的锚点无邻区。

3）4/5G邻区漏配判定方法。

上报SN添加请求的MR后网络侧无响应或携带SN切换失败：信令体现为终端不停上报5G测量结果的MR或锚点切换过程中终端上报了5G测量结果，但网络侧无响应，具体如下例（锚点enbid：885119-202未添加5G PCI:463为邻区导致的SN添加失败）。

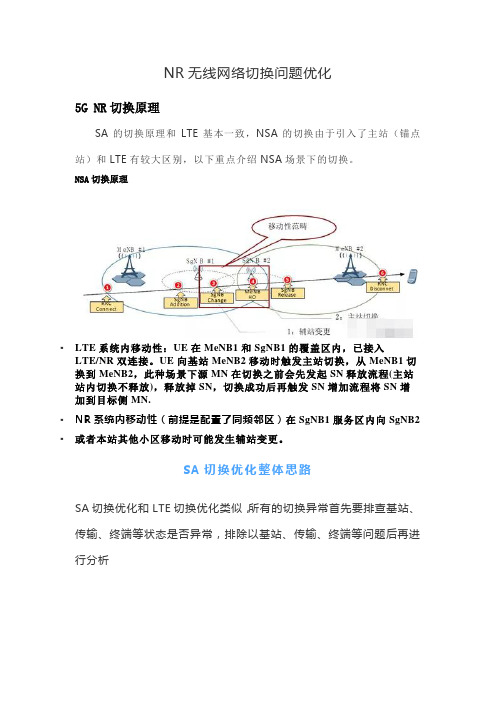

NR无线网络切换问题优化
5G NR切换原理
SA的切换原理和LTE基本一致，NSA的切换由于引入了主站（锚点站）和LTE有较大区别，以下重点介绍NSA场景下的切换。

NSA切换原理
▪LTE系统内移动性：UE在MeNB1和SgNB1的覆盖区内，已接入LTE/NR双连接。

UE向基站MeNB2移动时触发主站切换，从MeNB1切换到MeNB2，此种场景下源MN在切换之前会先发起SN释放流程(主站站内切换不释放)，释放掉SN，切换成功后再触发SN增加流程将SN增加到目标侧MN.
▪NR系统内移动性（前提是配置了同频邻区）在SgNB1服务区内向SgNB2▪或者本站其他小区移动时可能发生辅站变更。

SA切换优化整体思路
SA切换优化和LTE切换优化类似，所有的切换异常首先要排查基站、传输、终端等状态是否异常，排除以基站、传输、终端等问题后再进行分析
NSA切换优化整体思路
4G优化成果继承
•LTE的现网邻区关系继承
•LTE的系统优先级、多频点组网优先级等组网策略继承
•LTE的A3事件offset，hysteresis，CIO参数继承
•LTE切换和重选的个体偏移继承
4/5G协同优化
•首先要保证锚点4G网络的切换成功率，切换关系合理，抑制乒乓切换
•网络建设阶段，建议按照和LTE 1：1组网，保证5G网络覆盖连续性NR至锚点推荐使用一对多方
•1：1组网下，5G小区的工参，如方向角、下倾角初始规划可以借鉴锚点LTE小区，充分利用LTE优化成果，簇优化/全网优化阶段再进行精细调整。

5GNR速率优化的方法和实践—5G移动通信网络优化1、概述5G移动网络较2G、3G、4G网络而言最大的优势在于为用户提供更高速率。

小区峰值吞吐量是5G网络的一个基本性能指标，因此小区下行速率测试或演示是众多局点客户的一个普遍需求。

因各种原因，在速率测试演示中，外场频现速率低下的问题。

本文根据不同局点不同需求，全面分析导致速率问题的原因，制定科学的速率问题排查和优化流程，以便外场出现速率故障时快速参考定位解决。

2、理论峰值速率计算NR 1.0帧结构如下图。

2ms DSDU周期内，由2个全下行slot，1个上下行转换slot，1个全上行slot组成。

2.1下行峰值速率计算按帧结构可知，slot0下行符号数12个，slot1下行符号数9个，slot2下行符号数12个。

时域上，2ms周期内共占用12+9+12=33个Symbol，symbN=33。

频域上，下行100M带宽272RB，PRBn=272；每RB 12个子载波，RBscN=12。

考虑调制方式：下行采用64QAM，每符号携带6比特数据，mQ=6。

考虑空分复用：CPE终端支持2T4R，下行4流峰值速率，v=4。

考虑编码效率：按最高阶MCS=28计算，对应码率C=948/1024?0.92578。

峰值速率=RBscN*PRBn*symbN*mQ*v*C计算单用户，64QAM，下行4流峰值速率如下：即DL ThroughPut =12*272*33*6*4*0.92578/1024/1024*500 =1141.17Mbps注：帧结构是2ms周期，1s调度500个周期。

计算中除以两次1024，是将速率单位转换成Mbps。

2.2上行峰值速率计算上行峰值速率计算跟下行计算思路一致。

按帧结构可知，DSDU配置，上行slot3上行符号数11个。

时域上，2ms周期内占用11个Symbol，symbN=11。

频域上，PUCCH和PRACH占用16RB实际可供PUSCH使用的RB数是272-16=256，即PRBn=256；每RB 12个子载波，RBscN=12。

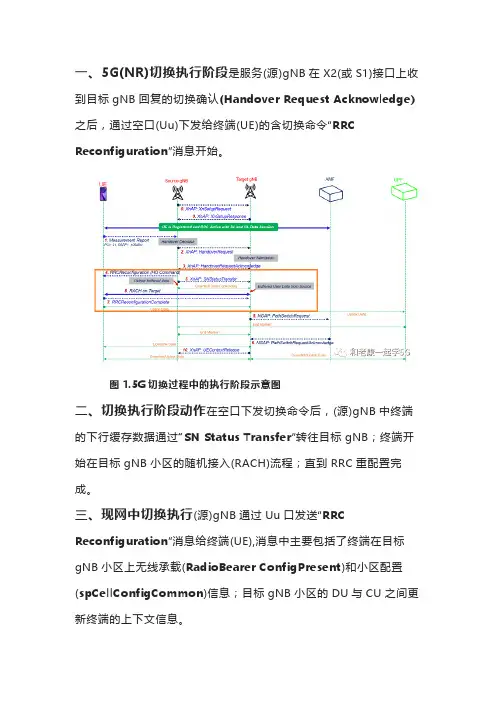

一、5G(NR)切换执行阶段是服务(源)gNB在X2(或S1)接口上收到目标gNB回复的切换确认(Handover Request Acknowledge)之后，通过空口(Uu)下发给终端(UE)的含切换命令“RRC Reconfiguration”消息开始。

图1.5G切换过程中的执行阶段示意图二、切换执行阶段动作在空口下发切换命令后，(源)gNB中终端的下行缓存数据通过“SN Status Transfer”转往目标gNB；终端开始在目标gNB小区的随机接入(RACH)流程；直到RRC重配置完成。

三、现网中切换执行(源)gNB通过Uu口发送“RRC Reconfiguration”消息给终端(UE),消息中主要包括了终端在目标gNB小区上无线承载(RadioBearer ConfigPresent)和小区配置(spCellConfigCommon)信息；目标gNB小区的DU与CU之间更新终端的上下文信息。

图2.5G现网中切换执行阶段主要消息四、切换执行消息注释4.1. RRC Reconfiguration这是(源)服务gNB通过空口发送给终端(UE)的切换命令。

UuMsg message t = c1 u rrcReconfigurationradioBearerConfigPresent = 1（无线承载配置=是）secondaryCellGroupPresent = 0measConfigPresent = 0lateNonCriticalExtensionPresent = 0nonCriticalExtensionPresent = 1radioBearerConfig（无线承载配置）tOptFlags srb_ToAddModListPresent = 1（SRB新增/修改列表=是）srb3_ToReleasePresent = 0drb_ToAddModListPresent = 1（DRB新增/修改列表=是）drb_ToReleaseListPresent = 0securityConfigPresent = 1(密钥配置=是）srb_ToAddModListn = 2 elem[0] tOptFlags ......（具体内容，略）spCellConfigCommon（小区配置）tOptFlagsphysCellIdPresent = 1（小区PCI=是）downlinkConfigCommonPresent = 1（下行公共配置=是）uplinkConfigCommonPresent = 1（上行公共配置=是）supplementaryUplinkConfigPresen t = 0n_TimingAdvanceOffsetPresent = 1（TA偏滞指标=是）ssb_PositionsInBurstPresent =1(BURST中SSB位置指示=是）ssb_periodicityServingCellPresent = 1(服务小区SSB周期=是）lte_CRS_ToMatchAroundPresent = 0rateMatchPatternToAddModListPr esent = 0rateMatchPatternToReleaseListPre sent = 0ssbSubcarrierSpacingPresent = 1（SSB子载波间隔=是）tdd_UL_DL_ConfigurationCommonPresent = 1（TDD 上下行公共配置=是）physCellId = 1007（小区PCI=1007) downlinkConfigCommon(下行公共配置） tOptFlagsfrequencyInfoDLPresent = 1（下行频率配置信息=是）initialDownlinkBWPPresent = 1（初始下行BWP=是）frequencyInfoDL（下行频率信息） tOptFlagsabsoluteFrequencySSBPresent = 1（SSB绝对频率信息=是）absoluteFrequencySSB = 504990（SSB绝对频点=504990）frequencyBandList（频段列表）n = 1elem[0] = 41（频段：41absoluteFrequencyPointA = 503172（参考频点PointA=503172）scs_SpecificCarrierList（载波SCS 列表）n = 1 elem[0] tOptFlagsverExt2Present = 0offsetToCarrier = 0 subcarrierSpacing = 1 : SubcarrierSpacing_Root_kHz30（子载间隔=30KHZ) carrierBandwidth = 273(载波带宽=273(RB))initialDownlinkBWP.......(下行初始BWP等信息，略）4.2.SNStatusTransfer：(源)服务gNB向目标gNB传递的终端数据信息；XnapMsgt = initiatingMessage u initiatingMessageprocedureCode = p SNStatusTransferunion_value pSNStatusTransferprotocolIEssourceNG_RANnodeUEXnAPID = 91899（UE在源gNB的XN接口ID=91899)targetNG_RANnodeUEXnAPID = 215466（UE在目标gNB的XN接口ID=215466)dRBsSubjectToStatusTransfer_List（DRBs相关传输列表）n = 1 elem[0] tOptFlagsiE_ExtensionPresent = 0drbID = 1（DRB ID=1)pdcpStatusTransfer_UL(上行PDCP状态传输情况）t = pdcp_sn_18bits(PDCP SN:18比特)u pdcp_sn_18bits tOptFlagsreceiveStatusofPDCPSDUPresent = 0iE_ExtensionPresent = 0cOUNTValue tOptFlagsiE_ExtensionsPresent = 0pdcp_SN18 = 2hfn_PDCP_SN18= 0 pdcpStatusTransfer_DL(下行PDCP状态传输情况）t = pdcp_sn_18bits(PDCP SN:18比特)u pdcp_sn_18bits tOptFlagsreceiveStatusofPDCPSDUPresent = 0iE_ExtensionPresent = 0cOUNTValuetOptFlagsiE_ExtensionsPresent = 0pdcp_SN18 = 1hfn_PDCP_SN18 = 0tOptFlags __dummy__ = 453353880。

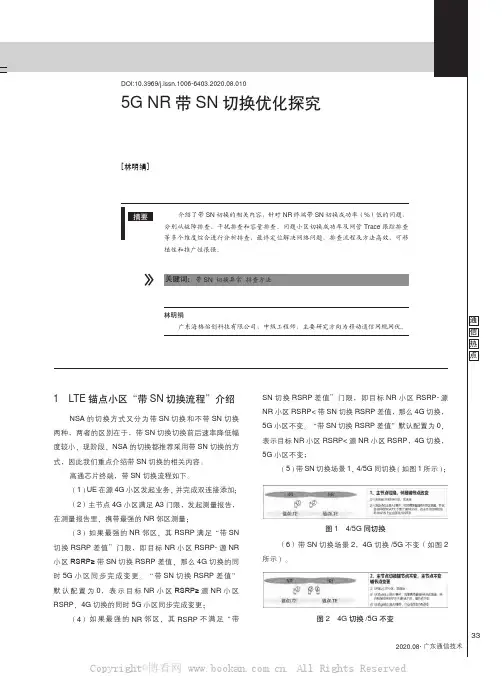

5G NR NSA带SN切换优化指导书目录1 带SN切换原理概述 (1)2 带SN切换信令解读 (1)2.1 协议信令 (2)2.2 路测信令 (3)2.2.1 4/5G同切 (3)2.2.2 4G切换/5G不变 (5)3 带SN切换网管参数配置 (7)3.1 带SN切换开关配置 (7)3.2 带SN切换RSRP差值门限 (9)3.3 NR测量频点配置 (10)3.4 NR邻接小区配置： (11)3.5 4G配5G邻区关系配置： (12)3.6 5G配5G邻区关系配置 (14)3.6.1 站内邻区关系添加 (14)3.6.2 站间邻区关系添加 (16)4 带SN切换锚点规划方法 (21)5 带SN切换邻区规划方法 (21)6 带SN切换覆盖优化方法 (21)7 CSI-RS FOR PMI 4B8P应用 (23)7.1 CSI-RS FOR PMI参数配置 (23)7.2 CSI-RS FOR TRS功能关闭 (25)8 带SN切换参数定标 (27)9 带SN切换目前存在的问题 (28)9.1 外场典型案例 (29)9.1.1 T310 EXPIRY (29)9.1.2 SYNCHRECONFIGURATIONFAILURE-SCG (31)9.1.3 RANDOMACCESSPROBLEM (33)10 已知问题的应对及优化机制 (34)10.1 基站侧问题和应对 (35)10.1.1 基站不支持非竞争转竞争 (35)10.1.2 基站不支持专用PREAMBLE资源共享 (35)10.2 终端侧问题和应对 (36)10.2.1 终端测量上报的SSB-INDEX错误 (36)10.2.2 SSB多波束配置时高通终端服务波束不更新 (36)10.3 参数配置和优化类 (36)10.3.1 漏配邻区 (36)10.3.2 DERIVESSB-INDEXFROMCELL需要设置为TURE (37)10.3.3 PDSCHHARQACKCODEBOOK需要设置为DYNAMIC (37)10.3.4 PRACH参数合理设置和规划 (37)图目录图1-1 带SN切换场景1，4/5G同切 (1)图1-2 带SN切换场景2，4G切换/5G不变 (1)图2-1 4G侧上报测量报告 (4)图2-2 4G小区满足A3门限 (4)图2-3 测量报告里携带两条NR测量结果 (4)图2-4 4/5G同步切 (5)图2-5 4G侧上报测量报告 (5)图2-6 4G小区满足A3门限 (6)图2-7 测量报告里携带两条NR测量结果 (6)图2-8 4G切换，5G不变 (7)图3-1 带SN切换开关 (8)图3-2 最强小区上报 (8)图3-3 带SN切换RSRP差门限 (10)图3-4 NR测量频点配置 (11)图6-1 5G权值配置 (22)图7-1 CSI-RS for PMI参数网管位置 (24)图7-2 4波束垂直测量网管位置 (25)图7-3 TRS网管位置 (26)表目录表2-1 4/5G PCI信息 (3)表2-2 4/5G PCI信息 (5)表6-1 NR覆盖优化 (22)表6-2 权值参数说明 (23)表7-1 CSI-RS for PMI 参数配置 (24)表7-2 4波束垂直测量 (24)表7-3 考虑与道路夹角水平偏移灵活调整 (25)表7-4 关闭TRS (25)1 带SN切换原理概述高通芯片终端，带SN切换流程如下：1. UE在源4G小区发起业务，并完成双连接添加2. 主节点4G小区满足A3门限，发起测量报告，在测量报告里，携带最强的NR邻区测量3. 如果最强的NR邻区，其RSRP满足“带SN切换RSRP差值”门限，即目标NR小区RSRP-源NR小区RSRP≥带SN切换RSRP差值，那么4G切换的同时5G小区同步完成变更。

5G网络的网络切换优化随着5G网络技术的发展，人们对网络切换的要求也越来越高。

在传统的4G网络中，网络切换需要一定的时间和资源，容易造成通信中断或者延迟。

而5G网络的网络切换优化则可以提高用户体验，保证快速而稳定的网络连接。

本文将从网络切换的定义、5G网络的特点以及网络切换优化的方法等方面进行探讨。

1. 网络切换的定义网络切换是指当移动设备从一个基站覆盖范围切换到另一个基站覆盖范围时，需要重新建立网络连接的过程。

网络切换可以分为垂直切换和水平切换两种类型。

垂直切换是指移动设备从一个基站切换到另一个基站，但两个基站的类型不同，比如从4G基站切换到5G基站。

水平切换是指移动设备在同一类型的基站之间切换，比如从一个4G基站切换到另一个4G基站。

2. 5G网络的特点5G网络是第五代移动通信技术，具有以下几个特点：（1）高速传输：5G网络具有更高的传输速率，可以实现更快的数据下载和上传速度，满足大数据传输、高清视频流媒体等需求。

（2）低延迟：5G网络具有更低的网络延迟，可以实现近乎实时的连接，适用于自动驾驶、远程医疗等对时延要求较高的应用场景。

（3）大连接密度：5G网络能够同时连接更多的设备，支持物联网和大规模传感器网络的发展。

（4）大带宽：5G网络具备更高的信道容量，能够提供更大的带宽，满足用户对高质量视频、云游戏等需求。

3. 网络切换优化的方法为了提高5G网络的网络切换效果，需要采取一些优化方法：（1）智能算法：通过智能算法的优化，可以实现更准确、更快速的网络切换决策。

例如，根据用户的移动速度、网络质量等因素来选择最佳的切换时机和目标基站，减少切换过程中的通信中断。

（2）快速切换技术：5G网络可以利用快速切换技术，实现更快速的网络切换过程。

例如，利用预读缓存等技术，提前获取目标基站的相关信息，减少切换时延。

（3）切换策略优化：根据不同的网络环境和用户需求，优化切换策略，提高切换成功率和切换效果。

例如，在高密度连接区域，可以采用更加积极主动的切换策略，提前准备好多个可切换的基站，以应对网络拥塞情况。

5G网管操作指导书一、登录路径5G网管为“云网管”，使用内网打开“火狐浏览器”后，登录进入。

登录界面如下：二、常用模块1.主界面2.常用MML命令使用通过主界面进入或者维护—→MML命令进入。

5GMML常用命令整理.xlsx以下为部分命令示例，常用命令见附件。

查询小区静态参数LST NRCELL:;LST NRDUCELL:;查询小区动态参数DSP NRCELL:;DSP NRDUCELL:;激活小区ACT NRCELL:;ACT NRDUCELL:;去激活小区DEA NRCELL:;DEA NRDUCELL:;修改小区信息MOD NRCELL:;MOD NRDUCELL:;修改小区频点MOD NRDUCELL:;“双工模式”修改为“CELL_TDD”，可以修改下行频点（若修改上行频点，“上行频点配置指示”需修改为“CONFIG”）。

具体如下：修改帧偏置MOD GNODEBPARAM:;3.跟踪任务及数据采集信令跟踪监控—→信令跟踪管理，具体方法与LTE相同。

一键式日志被备份软件—→网元文件传输。

性能指标查询性能—→结果查询。

频谱扫描主拓扑—→选择相应基站—→属性—→IP地址1；网页上打卡WEB-LMT，登录WET-LMT—→监测—→FFT跟踪；进行设置后确定即可。

4.告警查询监控—→浏览当前告警，进行设置后确定即可。

三、注意事项通过4A登录部分模块时，会出现如下界面，按照步骤安装完成即可。

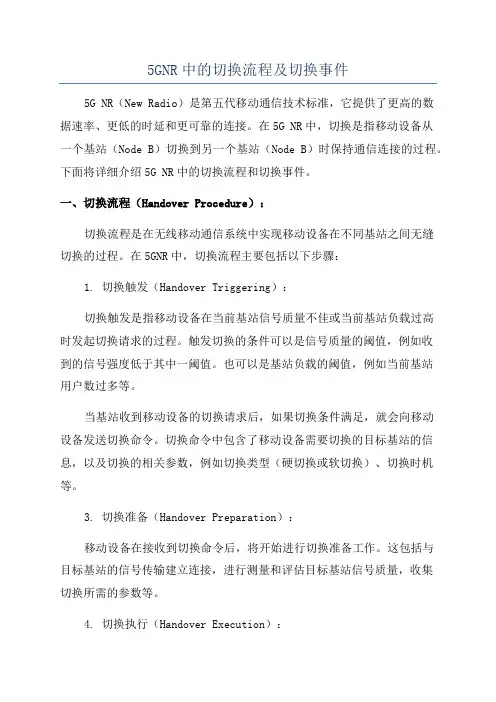

5GNR中的切换流程及切换事件5G NR（New Radio）是第五代移动通信技术标准，它提供了更高的数据速率、更低的时延和更可靠的连接。

在5G NR中，切换是指移动设备从一个基站（Node B）切换到另一个基站（Node B）时保持通信连接的过程。

下面将详细介绍5G NR中的切换流程和切换事件。

一、切换流程（Handover Procedure）：切换流程是在无线移动通信系统中实现移动设备在不同基站之间无缝切换的过程。

在5GNR中，切换流程主要包括以下步骤：1. 切换触发（Handover Triggering）：切换触发是指移动设备在当前基站信号质量不佳或当前基站负载过高时发起切换请求的过程。

触发切换的条件可以是信号质量的阈值，例如收到的信号强度低于其中一阈值。

也可以是基站负载的阈值，例如当前基站用户数过多等。

当基站收到移动设备的切换请求后，如果切换条件满足，就会向移动设备发送切换命令。

切换命令中包含了移动设备需要切换的目标基站的信息，以及切换的相关参数，例如切换类型（硬切换或软切换）、切换时机等。

3. 切换准备（Handover Preparation）：移动设备在接收到切换命令后，将开始进行切换准备工作。

这包括与目标基站的信号传输建立连接，进行测量和评估目标基站信号质量，收集切换所需的参数等。

4. 切换执行（Handover Execution）：当切换准备工作完成后，移动设备将执行实际的切换操作。

这包括切换到目标基站的信号传输，并断开与当前基站的连接。

切换完成是指移动设备成功切换到目标基站后，与目标基站建立起新的连接并与网络重新同步的过程。

在切换完成后，移动设备可以继续进行通信和数据传输。

二、切换事件（Handover Events）：在5GNR中，切换事件是指触发切换的具体情况或条件。

以下是几种常见的切换事件：1. 上下文切换事件（Context Transfer Events）：上下文切换事件是指当移动设备由一个基站切换到另一个基站时，需要将移动设备的通信上下文（例如连接状态、用户标识、会话信息等）从当前基站传输到目标基站的过程。

5G SA优化指导书一、概述目前全省县城及以上区域已全面开展5G 网络部署工作，除了从日常测试与投诉中发现网络存在“点、线” 的问题，还需要从网管性能上发现面上的问题，从而使得5G 网络正常运行，保障5G 网络的用户体验感知，与传统LTE 网络一样，需要从“覆盖质量优化”、“驻留比”、“接入性”、“移动性”、“保持性” 几个维度进行性能问题分析定位：•覆盖质量优化：主要以外场测试数据为主，结合RF 优化进行参数调整；•接入性：SA 无线接通率；•移动性：SA 切换成功率；•保持性：SA 掉线率•5G 驻留比：5G 流量占站点总流量的比例，站点总流量=5G 流量+4G 流量，其中SA 还涉及到与LTE 的互操作，同样影响5G 驻留比.二、SA 性能优化1，覆盖质量优化覆盖质量优化主要体现在在前台测试完成后，对测试数据进行处理，得到各项指标情况，对不满足目标门限的指标进行优化。

在NR 中普遍使用AAS，一个就是公共波束Common Beam，主要用于发送广播信道，比如SSB，PDCCH 等。

一般公共波束的覆盖由SS-RSRP 和SS-SINR来表征。

另外一个就是业务波束Traffic Beam 主要用来发送业务信道。

业务波束一般用CSI-RSRP 和CSI-SINR 来表征。

SS-RSRP 和SS-SINR 是网络覆盖和干扰的基础，NR 小区切换和小区选择都需要参考SSB 的RSRP 和SINR。

CSI-RSRP 和CSI-SINR 主要用于保证业务波束的性能，跟业务速率直接相关。

对于这两种波束的覆盖，其主要影响因素有：站点密度、天线挂高、网络拓扑、发射功率、工作频段、方位角、下倾角、天线pattern 设置。

在进行NR 覆盖优化中，需关注下表中的关键参数，重点了解各参数调整对网络性能的影响。

当调整天线的方向角、下倾角、挂高等工程参数仍无法解决相应的覆盖问题时，可以考虑以下相关参数的调整。

1.1 覆盖质量分析流程NR 覆盖优化流程NR 质量优化流程1.2 覆盖质量优化手段•频率优化1) 根据2.6GHzNR 部署区域频率使用情况，对现网的TDD-D 频段LTE进行路测、扫频等测试；明确在NR 部署区域内存在覆盖的TDD-D 频段小区的信息。

5G NR无线网络覆盖优化指导书202005目录1 覆盖优化概述 (1)2 5G NR覆盖优化内容 (1)3 5G NR覆盖优化目标 (1)3.1 5G NR覆盖评估指标 (1)3.2 5G NR覆盖优化标准 (2)3.2.1 中国移动NR覆盖基线要求 (2)3.2.2 中国电信NR覆盖基线要求 (3)3.2.3 中国联通NR覆盖基线要求 (4)4 5G NR覆盖优化流程 (5)5 5G NR覆盖问题优化原则 (6)5.1 SA组网覆盖优化原则 (7)5.2 NSA组网覆盖优化原则 (7)6 覆盖优化方法 (8)6.1 覆盖问题原因分析 (8)6.2 覆盖问题优化方法 (9)7 覆盖优化支撑工具 (12)7.1 覆盖测试工具 (12)7.2 覆盖分析工具 (13)7.3 优化调整工具 (14)图目录图4-1 覆盖优化工作流程 (5)图4-2 RF优化工作流程 (6)图6-1 无线信号传播模型 (8)图6-2 网管波束管理配置 (11)图7-1 CPE测试套装 (12)图7-2 LMT测试软件 (13)图7-3 CXT/CXA测试分析套件 (13)图7-4 下倾角估算工具 (14)图7-5 UEM网管参数配置 (15)表目录表3-1 中移动5G NR边缘覆盖要求 (3)表3-2 中国电信5G NR边缘覆盖要求 (4)表3-3 中国联通5G NR边缘覆盖要求 (4)表6-1 子波束配置参数 (11)1 覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网络覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。

无线网络覆盖优化工作伴随实验网建设、预商用网络建设、工程优化、日常运维优化、专项优化等各个网络发展阶段，是网络优化工作的主要组成部分。

2 5G NR覆盖优化内容5G NR覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。

中国移动5G_SA重点优化参数配置指导手册V0.1-20200630（2）（1）中国移动5G重点优化参数配置指导手册-S A分册中国移动通信集团公司网络部目录14/5G互操作 (3)1.1IRAT空闲态重选 (3)1.2IRAT连接态切换/重定向 (10)1.3EPS FB (16)2NR功率管理 (19)2.1下行功率配置 (19)2.2上行功率配置 (20)3NR移动性管理 (22)3.1NR小区重选 (22)3.2NR系统内切换 (25)4DRX节电 (29)5NR随机接入 (32)6定时器 (34)7波束管理 (36)7.1波束切换 (36)8物理资源配置 (37)8.1基础参数 (37)8.2SSB (39)8.3BWP (40)8.4PDCCH/DMRS (41)8.5PDSCH/DMRS (42)8.6PUCCH/DMRS (45)8.7PUSCH/DMRS (46)8.8CSI-RS (47)8.9SRS (48)9层二参数 (50)9.1PDCP (50)9.2RLC (51)9.3MAC (53)10寻呼类 (54)编制历史 (54)14/5G互操作1.1 IRAT空闲态重选(1)参数描述(2)设置建议1.2 IRAT连接态切换/重定向本节制定IRAT 4/5G 连接态基于覆盖的切换、基于测量的重定向、盲重定向的关键参数设置。

(1)参数描述(3)设置建议1.3 EPS FB (1)参数描述(2)设置建议2NR功率管理2.1下行功率配置(1)参数描述(2)设置建议。

5G NR无线网络覆盖优化指导书5G NR无线网络覆盖优化指导书1 覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网络覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。

无线网络覆盖优化工作伴随实验网建设、预商用网络建设、工程优化、日常运维优化、专项优化等各个网络发展阶段，是网络优化工作的主要组成部分。

2 5G NR覆盖优化内容5G NR覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。

覆盖空洞可以归入到弱覆盖中，越区覆盖和导频污染都可以归为交叉覆盖，所以，从这个角度和现场可实施角度来讲，优化主要有两个内容：消除弱覆盖和交叉覆盖。

3 5G NR覆盖优化目标无线网络覆盖以保障网络基础覆盖水平、有效抑制干扰、提升业务上传下载速率为根本目标。

开展无线网络覆盖优化之前，需要明确优化的基线KPI目标。

3.1 5G NR覆盖评估指标LTE网络主要基于CRS-RSRP和SINR对网络覆盖进行测量，CRS也即小区下行参考参考信号，用于小区信号测量和相位参考，下行信道估计及非beamforming模式下的解调参考。

而5G NR网络覆盖主要基于同步信号（SS-RSRP和SINR）或CSI-RS信号（CSI-RSRP和SINR）进行测量，当前阶段主要采用SS-RSRP/SS-SINR进行覆盖评估。

5G NR覆盖评估指标说明如下：●5G NR SS-RSRP，SS-SINR-基于广播同步信号SSB测量RSRP及SINR-空闲态/连接态均可测量-用于重选、切换、波束选择判决●5G CSI-RSRP，CSI-SINR-基于用户CSI-RS测量-仅连接态可测量。

1、覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网路覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。

无线网络覆盖优化工作伴随实验网建设、预商用网络建设、工程优化、日常运维优化、专项优化等等各个网络发展阶段，是网络优化工作的主要组成部分。

2、5G NR覆盖优化内容5GNR覆盖优化主要消除网络中存在的四种问题:覆盖空洞、弱覆盖、越区覆盖和导频污染。

覆盖空洞可以归入到弱覆盖中,越区覆盖和导频污染都可以归为交叉覆盖,所以,从这个角度和现场可实施角度来讲,优化主要有两个内容:消除弱覆盖和交叉覆盖。

3、5G NR覆盖优化目标无线网络覆盖以保障网络基础覆盖水平、有效抑制干扰、提升业务上传下载速率为根本目标。

开展无线网络覆盖优化之前,需要明确优化的基线KPI目标。

3.1、5GNR覆盖评估指标LTE网络主要基于CRS-RSRP和SINR对网络覆盖进行测量,CRS也即小区下行参考参考信号,用于小区信号测量和相位参考,下行信道估计及非beamforming模式下的解调参考。

而5GNR网络覆盖主要基于同步信号(SS-RSRP和SINR或CSI-RS信号(CSI-RSRP和SINR)进行测量,当前阶段主要采用SS-RSRP/SS-SINR进行覆盖评估。

5G NR 覆盖评估指标说明如下：●5G NR SS-RSRP，SS-SINR➢基于广播同步信号SSB测量RSRP及SINR➢空闲态/连接态均可测量➢用于重选、切换、波束选择判决●5G CSI-RSRP, CSI-SINR➢基于用户CSI-RS测量➢仅连接态可测量➢对连接态UE发送,用于RRM测量、无线链路状态监测、CQI/PMI/RI测量3.2、5GNR覆盖优化标准国内三家运营商提出了初步的网络覆盖规划设计要求,用于指导5G网络建设,现阶段网络优化项目交付中可选择性参考。

(具体目标门限以客户服务合同技术规范要求为准)3.2.1、中国移动NR覆盖基线要求中国移动2.6GHz 5G网络以SA为目标网开展规划，规划优化覆盖指标要求：室外最小的规划场强SS-RSRP≥-100dBm,在SSB宽波束时频域对齐配置下,要求SS-SNR≥-7dBm,可满足下行边缘100Mbps速率要求。
