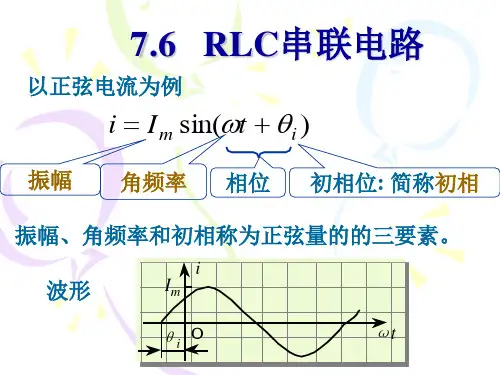

RLC串联电路

rlc串联电路谐振角频率RLC串联电路是由电阻（R）、电感（L）和电容（C）三个元件串联而成的电路。

当电路中的电感和电容能够达到一定的数值时，电路会出现谐振现象。

谐振是指电路中的电压和电流振荡的频率与外加电源频率相同的现象。

在RLC串联电路中，谐振角频率（ω）是指电路中电压和电流振荡的频率。

当电路处于谐振状态时，电压和电流的振荡频率达到最大值，此时电路的谐振角频率就是谐振频率。

谐振角频率可以用以下公式表示：ω = 1/√(LC)其中，L表示电感的值，C表示电容的值。

根据这个公式，我们可以看出，谐振角频率与电感和电容的数值有关。

当电感和电容的数值增大时，谐振角频率减小，反之亦然。

谐振角频率在RLC串联电路中具有重要的意义。

首先，谐振角频率决定了电路的共振特性。

当电路的谐振角频率与外加电源的频率相等时，电路对外加电源的响应最大，电压和电流振幅最大。

这种情况下，电路呈现出共振现象，能够将输入的能量最大化地传递到输出端。

谐振角频率还决定了电路的频率选择性。

在谐振角频率附近，电路对外加电源的响应最大，而在其他频率下，电路的响应则相对较小。

这意味着，RLC串联电路可以根据输入信号的频率进行选择性放大或抑制，实现对特定频率信号的处理。

谐振角频率还与电路的带宽有关。

带宽是指电路能够有效工作的频率范围。

在RLC串联电路中，带宽可以通过谐振角频率和品质因数（Q值）来计算。

品质因数是电路的谐振频率与带宽之比。

当电路的品质因数越大时，电路的带宽越窄，能够对更窄的频率范围进行选择性放大或抑制。

在实际应用中，RLC串联电路的谐振角频率被广泛应用于无线通信、音频放大、滤波器设计等领域。

通过合理选择电感和电容的数值，可以实现对特定频率信号的处理和控制。

同时，谐振角频率也是电路设计中的重要参数，能够帮助工程师进行电路分析和优化设计。

RLC串联电路的谐振角频率是电路中电压和电流振荡的频率。

它决定了电路的共振特性、频率选择性和带宽。

知识点一RLC串联电路的电压关系RLC串联电路是由电阻（R）、电感（L）和电容（C）依次串联而成的电路。

在RLC串联电路中，电压的关系可以通过分析电流关系得出，并利用欧姆定律和基尔霍夫定律进行推导。

首先，我们来分析电阻对电压的影响。

根据欧姆定律，电阻上的电压与电流成正比，电压等于电流乘以电阻的阻值。

因此，电阻上的电压可以表示为UR=IR*R，其中UR表示电阻上的电压，IR表示电流，R表示电阻的阻值。

接下来，我们来分析电感对电压的影响。

电感是一个具有自感的元件，当电流通过电感时，会在电感上产生自感电压。

自感电压的大小与电感的大小、电流的变化率有关。

利用基尔霍夫电压定律，可以得出电感上的电压表达式为UL=XL*IL，其中UL表示电感上的电压，XL表示电感的自感抗性，IL表示电流。

最后，我们来分析电容对电压的影响。

电容是一个具有电容量的元件，当电容处于充电或放电状态时，会在电容两端产生电压。

电容的电压与电容两端的电荷量和电容量有关。

利用基尔霍夫电压定律，可以得出电容两端的电压表达式为UC = 1/C∫id t，其中UC表示电容两端的电压，C表示电容的电容量，∫idt表示电流对时间的积分。

综上所述，RLC串联电路的总电压可以表示为UT=UR+UL+UC。

根据基尔霍夫电压定律，UT等于电阻上的电压UR、电感上的电压UL和电容两端的电压UC之和。

在以时间为变量的情况下，RLC串联电路的总电压可以用微分方程来描述。

根据欧姆定律和基尔霍夫电压定律，微分方程可以表示为Ld²i/dt² + Rd(di/dt) + 1/C∫idt = V(t)，其中L表示电感的电感量，R表示电阻的阻值，C表示电容的电容量，i表示电流，V(t)表示外加电源的电压。

通过求解这个微分方程，可以得出RLC串联电路中电压和电流的关系。

但是由于求解过程比较复杂，具体的推导过程超过了1200字的限制。

总结起来，RLC串联电路的电压关系可以通过分析电流关系，并利用欧姆定律和基尔霍夫电压定律来得出。

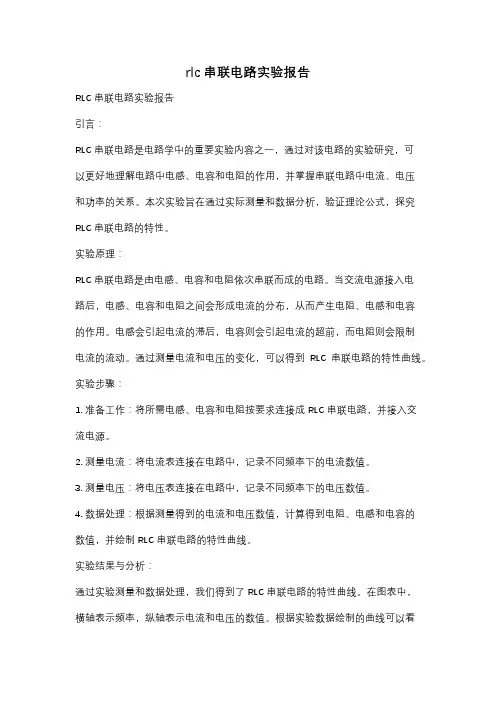

rlc串联电路实验报告RLC串联电路实验报告引言：RLC串联电路是电路学中的重要实验内容之一，通过对该电路的实验研究，可以更好地理解电路中电感、电容和电阻的作用，并掌握串联电路中电流、电压和功率的关系。

本次实验旨在通过实际测量和数据分析，验证理论公式，探究RLC串联电路的特性。

实验原理：RLC串联电路是由电感、电容和电阻依次串联而成的电路。

当交流电源接入电路后，电感、电容和电阻之间会形成电流的分布，从而产生电阻、电感和电容的作用。

电感会引起电流的滞后，电容则会引起电流的超前，而电阻则会限制电流的流动。

通过测量电流和电压的变化，可以得到RLC串联电路的特性曲线。

实验步骤：1. 准备工作：将所需电感、电容和电阻按要求连接成RLC串联电路，并接入交流电源。

2. 测量电流：将电流表连接在电路中，记录不同频率下的电流数值。

3. 测量电压：将电压表连接在电路中，记录不同频率下的电压数值。

4. 数据处理：根据测量得到的电流和电压数值，计算得到电阻、电感和电容的数值，并绘制RLC串联电路的特性曲线。

实验结果与分析：通过实验测量和数据处理，我们得到了RLC串联电路的特性曲线。

在图表中，横轴表示频率，纵轴表示电流和电压的数值。

根据实验数据绘制的曲线可以看出，在一定范围内，电流和电压的数值呈现出一定的规律。

首先，随着频率的增加，电流的数值逐渐增大，但增长趋势逐渐减缓。

这是因为在低频率下，电感对电流的影响较大，电流的滞后效应明显；而在高频率下，电容对电流的影响较大，电流的超前效应明显。

因此，在某一频率下，电流的数值达到最大值，称为共振频率。

其次，随着频率的增加，电压的数值逐渐减小，但减小趋势逐渐减缓。

这是因为在低频率下，电感对电压的影响较大，电压的滞后效应明显；而在高频率下，电容对电压的影响较大，电压的超前效应明显。

因此，在某一频率下，电压的数值达到最小值，称为共振频率。

最后，根据实验数据计算得到了电阻、电感和电容的数值。

RLC串联谐振电路是由电感（L）、电阻（R）和电容（C）依次串联组成的电路。

它在特定频率下能够表现出谐振现象，即电路对该频率的信号具有最大的响应。

研究RLC串联谐振电路通常涉及以下几个方面：
谐振频率的计算：研究RLC串联谐振电路的第一步是计算谐振频率，即电路对输入信号具有最大响应的频率。

谐振频率可通过以下公式计算：
ω = 1 / √(LC)
其中，ω为谐振角频率，L为电感值，C为电容值。

响应特性的分析：研究RLC串联谐振电路的响应特性，包括幅频特性和相频特性。

幅频特性是指在不同频率下，电路的幅度响应；相频特性是指在不同频率下，电路输出信号的相位与输入信号的相位之间的关系。

阻尼特性的研究：RLC串联谐振电路的阻尼特性对谐振现象的影响较大。

可以研究电路中的阻尼系数，根据阻尼系数的大小将电路分为三种情况：欠阻尼、临界阻尼和过阻尼。

瞬态响应的分析：研究RLC串联谐振电路的瞬态响应，即在输入信号发生变化时电路的响应过程。

可以通过分析电路的自然响应和强迫响应，了解电路的动态特性。

参数调节和优化：可以通过改变电感、电阻和电容的数值来调节和优化RLC串联谐振电路的性能。

通过合理选择电路元件的数值，可以实现在特定频率下的最大响应、频率选择性和增益控制等特性。

研究RLC串联谐振电路还可以应用于各种工程和科学领域，如通信系统、滤波器设计、无线电频率选择器等。

在具体研究中，可以使用数学建模、电路仿真和实验验证等方法，深入探究电路的行为和性能。

rlc串联谐振电路阻抗
在电路理论中，RLC串联谐振电路是一种重要的电路结构，它由电阻（R）、电感（L）和电容（C）依次串联而成。

下面将介绍RLC串联谐振电路的阻抗特性：
1. 阻抗定义：
电路的阻抗（Z）是指电路对交流电信号的阻碍程度。

它是一个复数，包括阻抗的实部（电阻）和虚部（电抗）。

2. 阻抗元件特性：
-电阻（R）：在RLC电路中，电阻对交流信号不会产生频率依赖性，其阻抗等于其电阻值。

-电感（L）：电感对频率敏感，其阻抗与频率成正比，即ZL = jωL，其中j为虚数单位，ω为角频率，L为电感值。

-电容（C）：电容对频率敏感，其阻抗与频率成反比，即ZC = 1 / (j ωC)，其中j为虚数单位，ω为角频率，C为电容值。

3. 谐振频率：
在RLC串联谐振电路中，当电感和电容的阻抗相等时，电路达到
谐振状态。

此时，谐振频率（f0）满足以下关系式：
1 / (2π√(LC)) = 1 / (ω0C) = ω0L
其中，ω0 = 2πf0为角频率，C为电容值，L为电感值。

4. 谐振状态下的阻抗：
在谐振频率下，电路的总阻抗为实数，电路呈现纯电阻特性。

其阻抗大小等于电阻值，即|Z| = R。

综上所述，RLC串联谐振电路的阻抗在非谐振状态下主要由电阻、电感和电容的阻抗共同决定，而在谐振状态下，整个电路的阻抗呈现纯电阻特性，等于电阻值。

理解RLC串联谐振电路的阻抗特性有助于设计和分析电路，为电子工程领域提供了基础和指导。

（以上内容仅供参考，如涉及具体应用和计算，请遵循相关科学原理和专业指导。

）。

rlc串联谐振电路特点RLC串联谐振电路是一种基本的电路结构，它由一个电感、一个电容和一个电阻组成。

在这个电路中，电感和电容组成了谐振回路，电阻则是负责消耗电路中的能量。

当电路中的电感和电容的值恰好满足一定条件时，电路会出现共振现象，这种现象被称为谐振。

在这篇文章中，我们将探讨RLC串联谐振电路的特点。

1.频率选择性RLC串联谐振电路具有很强的频率选择性。

当电路中的电感和电容的值符合一定条件时，电路会在特定的频率下出现共振。

在共振频率下，电路的阻抗达到最小值，电路中的电流和电压达到最大值。

在其他频率下，电路的阻抗会增大，电流和电压也会降低。

因此，RLC串联谐振电路可以用来选择特定的频率信号。

2.相位差在RLC串联谐振电路中，电感和电容会引起电压和电流之间的相位差。

在共振频率下，电路中的电流和电压是同相的，而在其他频率下，电流和电压之间会出现相位差。

这种相位差可以用来将信号进行相位移动，因此RLC串联谐振电路也可以用来作为相移电路。

3.电路品质因数电路品质因数是衡量电路的谐振特性的一个重要参数。

在RLC 串联谐振电路中，品质因数越高，电路的谐振特性就越好。

品质因数可以通过电路中的电阻、电感和电容值来计算。

在实际应用中，我们需要选择合适的电阻、电感和电容值来提高电路的品质因数。

4.电路稳定性RLC串联谐振电路的稳定性取决于电路中的元件的质量和工作条件。

在实际应用中，电路中的元件可能会受到温度、湿度等环境因素的影响，从而导致电路的性能发生变化。

因此，我们需要选择高品质的电路元件，并且在设计电路时要考虑到环境因素对电路的影响。

5.应用广泛RLC串联谐振电路在电子工程中应用广泛。

例如，在收音机中，RLC串联谐振电路被用来选择特定的频率信号。

在滤波器中，RLC串联谐振电路被用来滤除或增强特定频率的信号。

在发生器中，RLC串联谐振电路被用来产生特定频率的信号。

总结RLC串联谐振电路是一种基本的电路结构，具有很强的频率选择性、相位差、电路品质因数、电路稳定性和广泛的应用。

RLC串联电路谐振时，电路中的电流与信号源电压相位一致1. 引言RLC串联电路的谐振特性在电子和通信领域中具有广泛的应用。

当电路发生谐振时，电路中的电流与信号源电压之间存在一定的相位关系。

本文将详细探讨RLC串联电路谐振时，电路中的电流与信号源电压相位一致的现象、原理、实验验证、实际应用和展望。

2. RLC串联电路基础RLC串联电路由电阻（R）、电感（L）和电容（C）三个元件串联而成。

在正弦交流电源的作用下，电路中会产生一定的电流。

电流与元件参数及电源频率有关，其行为受到KVL（基尔霍夫电压定律）的支配。

3. 谐振现象及其产生条件当RLC串联电路中的电阻、电感和电容满足一定条件时，电路发生谐振。

此时，电路的阻抗最小，电流最大。

谐振的产生条件由品质因数Q决定，即Q=ωL/R=1/ωC=√(L/C)/R，其中ω是角频率。

4. 电流与信号源电压相位一致的原理在RLC串联电路谐振时，由于电路的阻抗最小，因此电流的幅度最大。

此外，由于电感和电容的相位相反，导致电流与信号源电压的相位一致。

这一现象可以通过复数阻抗和相量图进行解释。

在相量图上，电感和电容的相量在复平面上的角度相反，因此在某一特定频率下，它们的相量之和为零，导致整个电路的阻抗最小。

此时，电流与信号源电压的相位一致。

5. 实验验证与结论为了验证RLC串联电路谐振时电流与信号源电压相位一致的现象，我们可以通过搭建实验电路并使用示波器和信号源进行测量。

首先，我们需要选择适当的电阻、电感和电容元件值，以满足谐振条件。

然后，通过信号源向RLC串联电路施加适当频率的正弦信号，观察并记录示波器上电流与信号源电压的波形及相位关系。

实验结果将验证在谐振条件下，电流与信号源电压相位一致的现象。

6. 实际应用与展望RLC串联电路谐振时电流与信号源电压相位一致的现象在通信、电子和微波等领域中有着广泛的应用。

例如，在通信系统中，利用这一现象可以实现频率选择和信号过滤功能。

rlc串联交流电路和并联交流电路实验原理一、实验目的本实验的主要目的是通过实验掌握 RLC 串联交流电路和并联交流电路的基本原理，了解电容、电感和电阻在交流电路中的作用，以及学习如何测量交流电路中的电压、电流和相位差等参数。

二、实验仪器和材料1. 信号发生器2. 双踪示波器3. 万用表4. 电阻箱5. 电容箱6. 电感箱三、实验原理1. RLC 串联交流电路原理RLC 串联交流电路是由一个电阻 R、一个电感 L 和一个电容 C 组成的串联回路。

当该回路接通一定频率的正弦交流信号时，会出现一系列特殊现象，如共振现象、相位差等。

其中，共振现象是指当外加信号频率与回路固有频率相等时，回路中会产生最大幅值的振荡。

而相位差则是指在不同元件中通过同一信号时所产生的时间差。

2. RLC 并联交流电路原理RLC 并联交流电路是由一个电阻 R、一个电感 L 和一个电容 C 组成的并联回路。

当该回路接通一定频率的正弦交流信号时，会出现一系列特殊现象，如共振现象、相位差等。

其中，共振现象是指当外加信号频率与回路固有频率相等时，回路中会产生最小阻抗的振荡。

而相位差则是指在不同元件中通过同一信号时所产生的时间差。

3. 交流电路参数的测量在实验中，我们需要测量交流电路中的电压、电流和相位差等参数。

其中，电压可以通过双踪示波器直接测量；电流可以通过万用表或电阻箱测量；相位差可以通过双踪示波器观察两个信号之间的时间差来计算。

四、实验步骤1. RLC 串联交流电路实验步骤(1) 将 RLC 元件按照图示连接成串联回路。

(2) 将信号发生器输出接入串联回路。

(3) 将双踪示波器探头分别连接到 RLC 元件两端，并调整示波器参数以观察输出波形。

(4) 测量并记录不同频率下的电压、电流和相位差等参数。

2. RLC 并联交流电路实验步骤(1) 将 RLC 元件按照图示连接成并联回路。

(2) 将信号发生器输出接入并联回路。

(3) 将双踪示波器探头分别连接到 RLC 元件两端，并调整示波器参数以观察输出波形。

RLC串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是由电阻（R）、电感（L）和电容（C）元件串联构成的电路。

当电路中的电感和电容元件的参数满足一定条件时，电路中的电流会发生强烈的共振现象，此时谐振频率可以达到最大值。

本实验旨在通过调整电路中的元件参数，观察电路对不同频率的电源信号的响应情况，并测量该电路的谐振频率和谐振峰值。

实验器材：1.RLC串联谐振电路实验板2.函数发生器3.示波器4.电压表5.电流表6.数字万用表7.电阻箱8.电感箱9.电容箱实验步骤：1.将RLC串联谐振电路实验板连接好，保证电路连接正确并无误。

2.将例程中提供的代码烧录到函数发生器中，设置函数发生器的频率范围在100Hz-10kHz。

3.调整函数发生器的输出电压为正弦波，大小可适当缩小。

4.将函数发生器的输出端与电路的输入端（红色探针连接）连接。

5.用示波器观察电路中的电压和电流波形，调节函数发生器的频率，当读数最大时，记录下此时的频率值。

6.分别测量电路中的电流和电压大小，并记录下来。

7.重复步骤6，分别取不同频率的信号，记录相应的频率、电流、电压值。

8.关闭电路，断开电路连接。

实验数据记录与分析：根据实验步骤所得到的数据，绘制频率与电流、电压的关系曲线。

通过曲线图可以找到电路的谐振频率。

实验结果与讨论：根据实验数据分析，我们可以得到电路的谐振频率值，并与理论值进行对比。

比较两个值的接近程度以及可能存在的误差。

同时，可以根据电流和电压的波形观察，研究电路的谐振特性，并对谐振电路进行深入分析。

结论：通过本次实验，我们成功地测量了RLC串联谐振电路的谐振频率和谐振峰值，并通过数据分析得到了实验结果与理论值的相对误差。

在实验过程中，我们还观察了电路中的电流和电压的波形，并对谐振电路的工作原理有了进一步的了解。

实验结果显示，RLC串联谐振电路在谐振频率处具有很高的增益，因此在实际电路中有着广泛的应用。

rlc串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是一种重要的电路结构，广泛应用于通信、电力系统和电子设备中。

它的特点是在特定频率下，电路中的电感、电阻和电容元件形成共振，使得电路的电流和电压呈现出特殊的波形和相位关系。

本实验旨在通过实际搭建RLC串联谐振电路并测量其频率响应和相位差，验证理论模型并深入理解电路的工作原理。

实验设备：1. 功率供应器：用于提供电源电压，保证电路正常工作；2. 信号发生器：产生可调频率的正弦信号，作为输入信号；3. 示波器：用于测量电路中的电压和电流信号。

实验步骤：1. 搭建电路：根据实验原理，按照电路图搭建RLC串联谐振电路。

电路中包括一个电感L、一个电阻R和一个电容C，它们依次串联连接。

请注意正确连接元件的正负极性。

2. 连接示波器：将示波器的探头分别连接到电阻上和电容的两端，用于测量电路中的电压和电流信号。

3. 设置信号发生器：将信号发生器的输出端连接到电路的输入端，调节信号发生器的频率范围和输出幅度。

4. 调节频率：开始时将信号发生器的频率调至较低的值，逐渐增加频率，记录下电压和电流的数值。

5. 测量电压和电流：通过示波器测量电路中的电压和电流信号，并记录下其数值。

6. 绘制频率响应曲线：根据测量的数据，绘制RLC串联谐振电路的频率响应曲线，横轴为频率，纵轴为电压和电流的幅值。

实验结果：根据实验数据，我们得到了RLC串联谐振电路的频率响应曲线。

在特定频率下，电路中的电压和电流幅值达到最大值，呈现出谐振现象。

此时，电路中的电感、电阻和电容元件之间的能量转换达到最大效率。

讨论与分析：通过实验数据和频率响应曲线的绘制，我们可以进一步分析RLC串联谐振电路的特性和工作原理。

在谐振频率附近，电路中的电感和电容元件形成了一个能量存储和释放的闭环，能量在元件之间来回转换，使得电路中的电流和电压呈现出特殊的相位关系。

这种现象在通信系统中有着重要的应用，例如调谐电路、滤波器和天线。

rlc串联电路特性实验报告RLC串联电路特性实验报告引言：RLC串联电路是电路中常见的一种电路类型，由电阻（R）、电感（L）和电容（C）组成。

在本次实验中，我们将研究和分析RLC串联电路的特性，并通过实验结果验证相关理论。

实验目的：1. 理解RLC串联电路的基本原理和特性；2. 掌握测量RLC串联电路的电压、电流和相位差的方法；3. 通过实验结果验证理论公式。

实验装置和仪器：1. RLC串联电路实验板；2. 交流电源；3. 数字万用表；4. 示波器。

实验步骤：1. 搭建RLC串联电路实验板，将电阻、电感和电容按照电路图连接；2. 将交流电源接入电路，设置合适的频率和电压；3. 使用数字万用表分别测量电阻、电感和电容的阻值、电感值和电容值，并记录；4. 使用示波器测量电路中的电压和电流，并记录波形；5. 根据测量结果计算电路中的阻抗、电流和相位差，并与理论值进行比较。

实验结果与分析：通过实验测量和计算，我们得到了RLC串联电路的相关参数。

根据实验结果，我们可以观察到以下现象和特点：1. 频率对电路的阻抗和相位差有影响：当频率较低时，电感的影响较大，电路呈现电感性质；当频率较高时，电容的影响较大，电路呈现电容性质。

2. 电路的阻抗和相位差与频率呈正弦关系：阻抗和相位差随着频率的增加而增加或减小，呈现周期性变化。

3. 电路的阻抗和相位差与电感、电容和电阻的数值有关：电感和电容的数值越大，阻抗和相位差的变化越显著；电阻的数值越大，阻抗和相位差的变化越小。

结论：通过本次实验，我们深入了解了RLC串联电路的特性和性质。

实验结果与理论计算相吻合，验证了相关理论公式的准确性。

同时，我们还发现了频率、电感、电容和电阻对电路特性的影响，为进一步研究和应用RLC串联电路提供了基础。

实验中可能存在的误差：1. 实验测量中，仪器的精度和误差会对实验结果产生一定影响；2. 实验中的电阻、电感和电容元件可能存在一定的误差，导致测量结果与理论值有一定差距；3. 实验过程中，电路的连接和环境的影响也可能导致实验结果的偏差。
