变压器交接试验记录

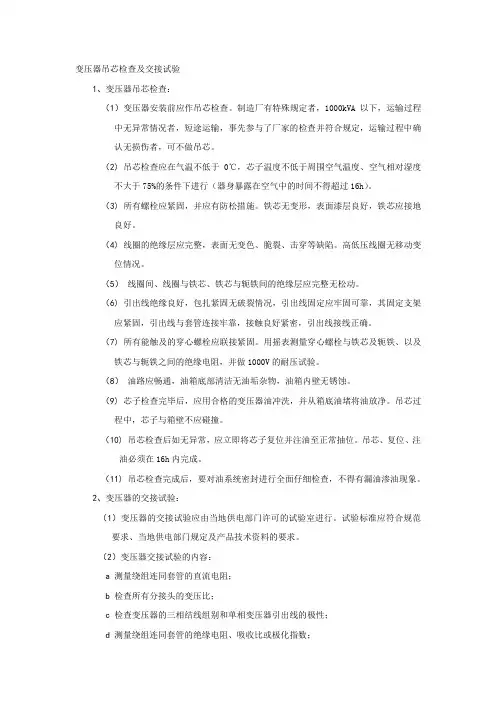

变压器吊芯检查及交接试验1、变压器吊芯检查：（1）变压器安装前应作吊芯检查。

制造厂有特殊规定者，1000kVA以下，运输过程中无异常情况者，短途运输，事先参与了厂家的检查并符合规定，运输过程中确认无损伤者，可不做吊芯。

（2) 吊芯检查应在气温不低于0℃，芯子温度不低于周围空气温度、空气相对湿度不大于75%的条件下进行（器身暴露在空气中的时间不得超过16h）。

（3) 所有螺栓应紧固，并应有防松措施。

铁芯无变形，表面漆层良好，铁芯应接地良好。

（4) 线圈的绝缘层应完整，表面无变色、脆裂、击穿等缺陷。

高低压线圈无移动变位情况。

（5）线圈间、线圈与铁芯、铁芯与轭铁间的绝缘层应完整无松动。

（6) 引出线绝缘良好，包扎紧固无破裂情况，引出线固定应牢固可靠，其固定支架应紧固，引出线与套管连接牢靠，接触良好紧密，引出线接线正确。

（7) 所有能触及的穿心螺栓应联接紧固。

用摇表测量穿心螺栓与铁芯及轭铁、以及铁芯与轭铁之间的绝缘电阻，并做1000V的耐压试验。

（8）油路应畅通，油箱底部清洁无油垢杂物，油箱内壁无锈蚀。

（9) 芯子检查完毕后，应用合格的变压器油冲洗，并从箱底油堵将油放净。

吊芯过程中，芯子与箱壁不应碰撞。

（10) 吊芯检查后如无异常，应立即将芯子复位并注油至正常抽位。

吊芯、复位、注油必须在16h内完成。

（11) 吊芯检查完成后，要对油系统密封进行全面仔细检查，不得有漏油渗油现象。

2、变压器的交接试验：（1）变压器的交接试验应由当地供电部门许可的试验室进行。

试验标准应符合规范要求、当地供电部门规定及产品技术资料的要求。

（2）变压器交接试验的内容：a 测量绕组连同套管的直流电阻；b 检查所有分接头的变压比；c 检查变压器的三相结线组别和单相变压器引出线的极性；d 测量绕组连同套管的绝缘电阻、吸收比或极化指数；e 测量绕组连同套管的介质损耗角正切值；f 测量绕组连同套管的直流泄漏电流；g 绕组连同套管的交流耐压试验；h 绕组连同套管的局部放电试验；i 测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻； j 非纯瓷套管的试验；k 绝缘油试验；l 有载调压切换装置的检查和试验；m 额定电压下的冲击合闸试验；n 检查相位；o 测量噪音。

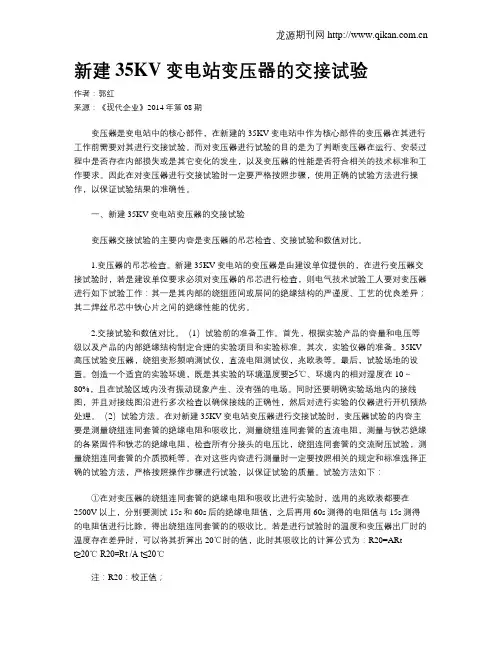

新建35KV变电站变压器的交接试验作者：郭红来源：《现代企业》2014年第08期变压器是变电站中的核心部件，在新建的35KV变电站中作为核心部件的变压器在其进行工作前需要对其进行交接试验。

而对变压器进行试验的目的是为了判断变压器在运行、安装过程中是否存在内部损失或是其它变化的发生，以及变压器的性能是否符合相关的技术标准和工作要求。

因此在对变压器进行交接试验时一定要严格按照步骤，使用正确的试验方法进行操作，以保证试验结果的准确性。

一、新建35KV变电站变压器的交接试验变压器交接试验的主要内容是变压器的吊芯检查、交接试验和数值对比。

1.变压器的吊芯检查。

新建35KV变电站的变压器是由建设单位提供的，在进行变压器交接试验时，若是建设单位要求必须对变压器的吊芯进行检查，则电气技术试验工人要对变压器进行如下试验工作：其一是其内部的绕组匝间或层间的绝缘结构的严谨度、工艺的优良差异；其二焊丝吊芯中铁心片之间的绝缘性能的优劣。

2.交接试验和数值对比。

（1）试验前的准备工作。

首先，根据实验产品的容量和电压等级以及产品的内部绝缘结构制定合理的实验项目和实验标准。

其次，实验仪器的准备。

35KV 高压试验变压器，绕组变形频响测试仪，直流电阻测试仪，兆欧表等。

最后，试验场地的设置。

创造一个适宜的实验环境，既是其实验的环境温度要≥5℃、环境内的相对湿度在10～80%，且在试验区域内没有振动现象产生、没有强的电场。

同时还要明确实验场地内的接线图，并且对接线图沿进行多次检查以确保接线的正确性，然后对进行实验的仪器进行开机预热处理。

（2）试验方法。

在对新建35KV变电站变压器进行交接试验时，变压器试验的内容主要是测量绕组连同套管的绝缘电阻和吸收比，测量绕组连同套管的直流电阻，测量与铁芯绝缘的各紧固件和铁芯的绝缘电阻，检查所有分接头的电压比，绕组连同套管的交流耐压试验，测量绕组连同套管的介质损耗等。

在对这些内容进行测量时一定要按照相关的规定和标准选择正确的试验方法，严格按照操作步骤进行试验，以保证试验的质量。

高压电气设备及布线系统交接试验记录
编号： 06 10 □□□
电-15
高压电气设备及布线系统交接试验记录说明
《建筑电气工程施工质量验收规范》GB50303 2002
3.1.8 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装
工程电气设备交接试验标准》GB50150的规定。

5.1.3变压器必须按本规范第3.1.8条的规定交接试验合格。

5.1.5箱式变电所的交接试验，必须符合下列规定：
1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分，按本规范3.1.8的规定交接试验合格。

2高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求执行；
3低压成套配电柜交接试验符合本规范第4.1.5条的规定。

6.1.4高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且应符合下列规定：
1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；
2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。

结论：合格审核：校阅：试验：结论：审核：校阅：试验：10kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范10kV电流互感器试验记录结论：审核：校阅：试验：6-35高压断路器试验记录kV委托单位报告编号站内编号 试验日期 年 月 日型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 结论：审核： 校阅： 试验：铭 牌 规 范35kV 电力变压器预防性试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范35kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质 结论： 审核： 校阅： 试验：铭 牌 规 范35kV 多油断路器试验记录结论：审核：校阅：试验：真空断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范少油断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV电力电缆试验记录结论：审核：校阅：试验：电力电缆试验记录结论：审核：校阅：试验：电力电缆预防性试验报告结论：审核：校阅：试验：纸绝缘电力电缆试验记录委托单位报告编号 不印 站内编号 试验日期 年 月 日 全 长 m 导线形状 天气 温度 ℃ 绝缘种类 外皮种类 芯 数 电 压 kV 电 流 A 导线截面 平方毫米 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范阀式避雷器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 kV 天气 温度 ℃ 制 造 厂 出厂日期 年 月 灭弧电压 kV 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 ％ 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 结论： 铭 牌 规 范审核： 校阅： 试验：6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 ％ 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 （绝缘部分） 结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV 电压互感器试验记录委托单位 报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 结论： 审核： 校阅： 试验：铭 牌 规 范电压互感器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 试验性质 结论： 审核： 校阅： 试验：铭 牌 规 范结论：审核：校阅：试验：委托单位报告编号 159 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 频率 Hz 电流比 / A 容 量 VA 出厂日期 年 月 制 造 厂 结论： 审核： 校阅： 试验：铭 牌 规 范接地电阻试验报告结论：合格审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：10kV干式电流互感器试验记录结论：审核：校阅：试验：电力电容器试验记录结论：审核：校阅：试验：继电保护装置试验记录委托单位试验日期设备名称 C.T.变比制造厂家变压器容量KVA三、二次回路绝缘电阻MΩ四、模拟动作：传动正确五、结论：各项试验均符合规程要求，保护可以投运审核：校阅：试验：综合自动化保护装置试验报告委托单位：试验日期：厂型：设备名称:厂号：变压器容量：制造厂家： C.T.变比：S，零序时间定值S七、二次回路绝缘电阻：MΩ审核：试验：。

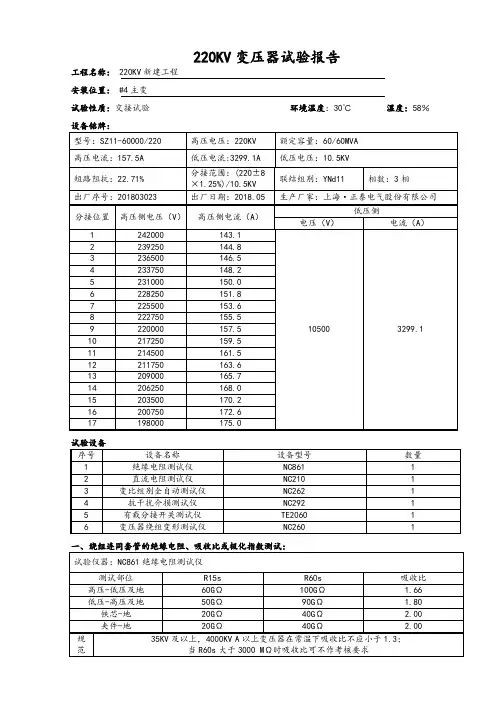

220KV变压器试验报告工程名称：220KV新建工程安装位置：#4主变试验性质：交接试验环境温度：30℃湿度：58％12 0.217 0.2590.18213 0.315 0.175 0.19914 0.183 0.206 0.27115 0.192 0.227 0.14616 0.182 0.207 0.23517 0.298 0.301 0.173 联结组别测定：YNd11要求值允许偏差小于实际额定分接阻抗百分数的1/10取两数值中的低者允许偏差小于规定电压比的±0.5%试验仪器： NC292抗干扰介损测试仪相别电压值（kV）C（pF）tgδ% A相（47267）10 503.0 0.175 B相（47270）10 505.6 0.232 C相（47271）10 507.3 0.259 O相（451170）10 421.2 0.388试验仪器： NC292抗干扰介损测试仪相别电压值（kV）C（nF）tgδ% 高压-低压及地10 6.171 0.216 低压-高压及地10 10.54 0.163 高低压-地10 13.05 0.190高压-低压10 1.833 0.143试验仪器： TE2060有载分接开关测试仪档位切换05→06相别 A B C过渡电阻8.1Ω8.4Ω8.4Ω过渡时间40.2ms 40.3ms 40.1ms动作波形图七、绕组变形测试：档位切换06→05 相 别 A B C 过渡电阻 8.1Ω 8.3Ω 8.2Ω 过渡时间40.0ms40.8ms40.8ms动作波形图结 论有载开关本体名牌上的过渡电阻为8.5Ω，与实际值得偏差最大为：4.7%＜10%，故波形合格。

试验仪器：NC260变压器绕组变形测试仪测试位置 低压侧 相 别a →bb →cc →a--- 内蒙古通威220KV 变电站 YNd11 LaLb 2018-06-13 17:47:32 --- 内蒙古通威220KV 变电站 YNd11 LbLc 2018-06-13 17:42:31 --- 内蒙古通威220KV 变电站 YNd11 LcLa 2018-06-13 17:45:08--- 内蒙古通威220KV变电站 YNd11 LaLb 2018-06-13 17:47:32--- 内蒙古通威220KV变电站 YNd11 LbLc 2018-06-13 17:42:31--- 内蒙古通威220KV变电站 YNd11 LcLa 2018-06-13 17:45:08相关系数RLF RMF RHF 横比结论纵比结论曲线1~2 3.52 2.65 2.83 一致性很好正常绕组曲线1~3 2.04 1.36 1.83 一致性很好正常绕组曲线2~3 2.07 1.30 1.98 一致性很好正常绕组测试位置高压侧(分接位置：1档)相别O→A O→B O→C--- 内蒙古通威220KV变电站 YNd11 HOHA 2018-06-13 17:01:15--- 内蒙古通威220KV变电站 YNd11 HOHB 2018-06-13 17:04:39--- 内蒙古通威220KV变电站 YNd11 HOHC 2018-06-13 17:13:44--- 内蒙古通威220KV变电站 YNd11 HOHA 2018-06-13 17:01:15--- 内蒙古通威220KV变电站 YNd11 HOHB 2018-06-13 17:04:39--- 内蒙古通威220KV变电站 YNd11 HOHC 2018-06-13 17:13:44 相关系数RLF RMF RHF 横比结论纵比结论曲线4~5 3.53 3.68 2.71 一致性很好正常绕组曲线4~6 2.93 3.12 2.41 一致性很好正常绕组曲线5~6 3.01 3.60 2.64 一致性很好正常绕组相关系数与变压器绕组变形程度的关系（仅供参考）绕组变形程度相关系数R严重变形RLF＜0.6明显变形 1.0＞RLF≥0.6 或 RMF＜0.6轻度变形 2.0＞RLF≥1.0 或 0.6≤RMF＜1.0正常绕组RLF≥2.0 和 RMF≥1.0 和 RHF≥0.6注： RLF为曲线在低频段(1kHz~100kHz)内的相关系数；RMF为曲线在中频段(100kHz~600kHz)内的相关系数；RHF为曲线在高频段(600kHz~1000kHz)内的相关系数。

变压器交接试验的内容1）测量绕组连同套管的直流电阻2）检查所有分接头的变压比3）检查变压器的三项接线组别和单项变压器引出线的极性4）测量绕组连同套管的绝缘电阻、吸收或极化指数5）测量绕组连同套管的介质损耗正切值tgδ6）测量绕组连同套管的直流泄漏电流7）绕组连同套管的交流耐压试验8）绕组连同套管的局部放电试验9）测量与铁心绝缘的各紧固件及铁心接地线引出套管对外壳的绝缘电阻10）非纯瓷套管的试验11）绝缘油试验12）有载调压切换装置的检查和试验13）额定电压下的冲击合闸试验14）检查相位15）测量噪声交流电动机的试验调整项目内容1）测量绕组的绝缘电阻和吸收比2）测量绕组的直流电阻3）定子绕组的直流耐压试验和泄漏电流测量4）定子绕组的耐压试验5）绕线式电动机转子绕组的交流耐压试验6）同步电动机转子绕组的交流耐压试验7）测量可变电阻器、启动电阻器、灭磁电阻器的绝缘电阻8）测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻9）测量电动机轴承的绝缘电阻10）检查定子绕组极性及其连接的正确性11）电动机空载转动检查和空载电流测量电压1000V以下、容量100KW以下、可按1、7、10、11条执行电力电容器的试验项目1）测量绝缘电阻、2）测量耦合电容器、断路器电容器的介质损耗角正切值及电容值3）耦合电容器的局部放电4）并联电容器交流耐压试验5）冲击合闸试验试验标准：1）测量耦合电容器、断路器电容器的绝缘电阻应在二级间进行，并联电容器应在电极对外壳之间进行，并采用1000V兆欧表测量小套管对地绝缘电阻。

2）测量耦合电容器、断路器电容器的介质损耗角正切值及电容值，应符合下列规定：（1）测得的介质损耗角正切值应符合产品技术条件的规定；（2）耦合电容器电容值的偏差应在额定电容值的+10%～5%范围内，电容器叠柱中任何两单元的实测电容之比值与这两单元的额定电压之比值的倒数之差不应大于5%。

断路器电容器电容值的偏差应在额定电容值的5%范围内，对电容器组，还应测量中的电容值3）耦合电容器的局部放电试验，应符合下列要求（1）对500V的耦合电容器，党对其绝缘性能或密封有怀疑而又有实验设备，可进行局部放电试验，多节组合的耦合电容器可分节试验（2）局部放电试验的预加电压值为0.8*1.3Um,停留时间大于10S，降职测量电压值为1.1Um,维持60S后，测量局部放电量，放电量不以大于10Pf.4）并联电容器的交流耐压试验，应符合下列要求并联电容器交流耐压试验电压标准：当产品出厂试验电压值不符合表中要求时，交换试验电压，应按产品出厂试验电压值的75%进行5在电网额定电压下，对电力电容器组的冲击合闸试验，应进行3次，熔断器不应熔断，电容器组各电流相互间的差值不宜超过5%低压电器调整试验1）测量低压电器连同所连接电缆二次回路的绝缘电阻2）低压线圈动作值效验3）低压电器动作情况检查4）低压电器采用的脱口器的整定5）测量电阻器和变阻器的直流电阻6）低压电器连同连接的电缆及二次回路的交流耐压试验注低压电器包括电压为60～1200V的刀开关，转换开关，熔断器，自动开关，接触器，控制器，主令电器，启动器，电阻器，变阻器及电磁铁试验过程及测试参数1）测量低压电器连同所连接电缆二次回路的绝缘电阻，不应小于1MΩ.比较潮湿的地方，不应小于0.5 MΩ。

××变电站110kV×号主变试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时×××供电公司××××班1 适用范围本作业指导书仅适用于××变电站110kV×号主变交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号电气装置安装工程电气设备交接试验标准 GB 50150-91局部放电试验 GB/T 7354--2003试验仪器使用说明书1试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 试验分工4 试验程序4.1 开工4.2 试验项目和操作标准4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录试验记录。

35KV盐源老沟施工变电站电气装置安装工程
交接试验报告
说明
本卷为35kV盐源老沟施工变电站电气装置安装工程设备试验记录，依据为《GB 50150－2006电气装置安装工程电气设备交接试验标准》。

其内容包括以下部分：
1、主变试验记录
2、35KV设备试验记录；
3、站用变试验记录
4、电力电缆实验记录
5、保护试验记录
6、10KV配电柜试验记录
8、全站接地实验记录
主变试验记录
调试人员：
工作负责人：
审核人员：
审核日期：
油浸式电力变压器试验记录安装间隔： 110kV #1主变
安装间隔：35kV主变
安装间隔：110kV #1主变
试验人：赵小东
站用变试验记录调试人员：
工作负责人：
审核人员：
审核日期：
四川省汇川送变电建设有限责任公司
干式电力变压器试验记录安装间隔： 1#站用变
安装间隔： 1#站用变
试验人员：赵小东
35kV盐源老沟施工变电站电气装置安装工程交接试验记录
电气试验一般报告
温度：29℃。

技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5 工程名称节能大厦分部工程建筑电气工程分项工程名称电力变压器安装施工单位中天宝业集团交底内容:2.3.1施工图及技术资料齐全无误。

干式变压器防护类型、容量、规格及质量图表表2.1.4外型示意规格外形尺寸（mm）干式变压器容器（kVA）200 250 315 400 500 630 800 1000 1250 1600网型长11450 1650 1970 2300 宽B1120 1180 1300 1430 高H1550 1800 2020 2400 参考质量（kg）1080 1275 1390 1740 1795 2090 2640 3075 3580 4890箱型长11400 1470 1600 1820 2200 2280 2280 2120 2181 宽B960 820 1100 1100 1240 1341 1240 1400 1420 高H1460 1550 1740 1980 1950 2110 2424 2300 2860 参考质量（kg）1080 1275 1600 2850 3400 3170 4140 4842 5794箱型（有机械通风）长12460 2550 2600 2710 宽B1930 1970 1992 1980 高H2565 2570 2820 2870参考质量（kg）3680 4270 4940 5905交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表52008年10月15日施管表5 工程名称节能大厦分部工程建筑电气工程分项工程名称电力变压器安装施工单位中天宝业集团交底内容:油浸式电力变压器重量表3.3.1.25序号容量（kVA）总量（t）吊点高（m）1 2 3 4 5 6100～180200～420500～630750～8001000～12501600～18000.6～1.01.0～1.82.0～2.83.0～3.83.5～4.65.2～6.13.0～3.23.2～3.53.8～4.05.05.25.2～5.83.3.2变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器（图3.3.2）。
