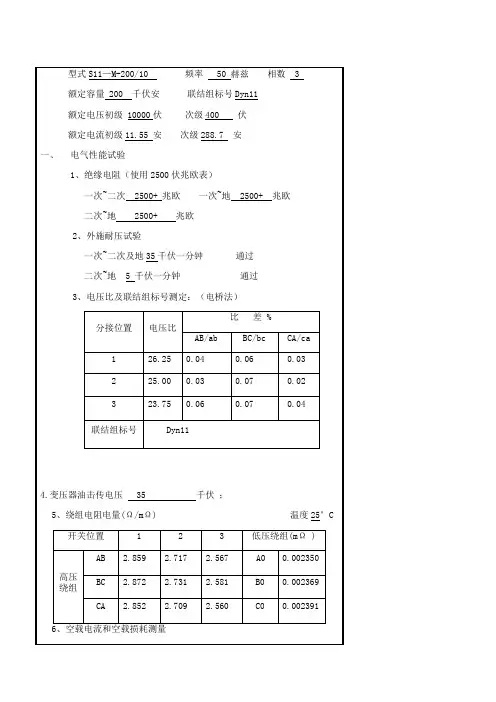

能源公司电气试验报告电力变压器试验报告能源公司锅炉房运行编号干式变压器安装位置2．绕组直流电阻测量．交流耐压试验7．试验结论：本次试验执行标准：电气装置安装工程电气设备交接试验标准《GB 50150-2006 》试验负责人：试验人员：试验日期：试验性质：交接试验能源公司电气试验报告电力变压器试验报告安装位置: 吐渔水35kV 变电站运行编号: 1# 站用变（041 ）1．绝缘电阻测量．绕组直流电阻测量3．变比测量1、 各分接的电压比与铭牌值应无明显差别，且符合规律。

2、 35kV 以下，电压比小于 3 的变压器允许为± 1.0%；其它变压器，额定分接电压比偏差为± 0.5%，其它分接电压比应在变压器阻抗电压值（ %）的（ 1/10 ）以内，但偏差不得大于± 1.0%。

． 交流耐压试验． 试验结论：本次试验执行标准：电气装置安装工程电气设备交接试验标准《 GB50150-2006 》试验负责人： 试验人员：试 验 日期：试验性质： 交接试验2% 。

能源公司电气试验报告电力变压器试验报告．绝缘电阻测量．绕组直流电阻测量值的 2%；．变比测量3、 各分接的电压比与铭牌值应无明显差别，且符合规律。

4、 35kV 以下，电压比小于 3 的变压器允许为± 1.0%；其它变压器，额定分接电压比偏差为± 0.5%，其它分接电压比应在变压器阻抗电压值（ %）的（ 1/10 ）以内，但偏差不得大于± 1.0%。

5． 试验结论：本次试验执行标准：电气装置安装工程电气设备交接试验标准《 试验人员： 试验性质： 交接试验GB 50150-2006 》试验负责人： 试 验 日期：。

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

10KV电力变压器试验作业指导书1范围本作业指导书适用于10kV及以下油浸式变压器, 其目的是检验变压器的绝缘性能是否满足有关标准的要求, 规定了交接验收引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

制定本作业指导书的目的是规范操作、保证试验结果的准确性, 为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件, 其随后所有的修改单或修订版均不适用于本作业指导书,然而, 鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件, 其最新版本适用于本作业指导书。

GB 50150 —2006(电气设备交接试验标准）GB 1094.3（电力变压器)交流耐压试验属于破坏性试验, 因此必须在其他绝缘试验都合格的基础上进行,以免造成不必要的绝缘击穿和损坏事故。

电力变压器绕组绝缘经过交流耐压试验合格后, 就可以投运。

3试验项目电力变压器的绝缘试验包括以下试验项目:a) 绝缘电阻实验b) 交流耐压。

4安全措施a) 保证人身和设备安全, 要求必须在试验现场周围设围栏, 被试电缆两端均应专人监护, 且通信畅通, 负责升压的人要随时注意周围的情况, 一旦发现异常应立刻断开电源停止试验, 查明原因并排除后方可继续试验。

b) 在试验过程中, 如果发现电压表指针摆动很大, 电流表指示急剧增加, 发出绝缘烧焦气味或冒烟或发生响声等异常现象时, 应立即降低电压, 断开电源, 被试品进行接地放电后再对其进行检查。

c) 进行交流耐压试验后, 应对变压器充分放电。

d) 工作中如需使用梯子等登高工具时, 应做好防止高空坠落的安全措施。

5工作程序5.1 绝缘电阻试验5.1.1 设备清单和要求a)干湿温度计；b）2500V或5000V兆欧表1块。

5.1.2作业程序5.1.2.1测试方法测量变压器的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。

10KV及以下电气设备交接试验标准一、规范到500KV。

交流耐压一般为1分钟，油浸变压器、电抗器的绝缘试验应在充满合格油静止24小时后再进行，为了消除气泡。

进行绝缘试验时，除制造厂家成套设备外，一般应将连接在一起的各种设备分离开来单独试验，同一试验标准的的设备可以连接在一起试验。

绝缘试验时温度不低于5度，湿度不高于80%。

多绕组设备进行绝缘试验时，非被试绕组应短路接地。

绝缘电阻测试，兆欧表电压等级以下：100伏以下250伏兆欧表100—500伏500伏兆欧表10000伏及以上2500或5000伏兆欧表二、交流电动机1、绕组的绝缘电阻和吸收比380伏0.5兆运行温度下：6KV定子6M，转子3M。

10KV定子10M，转子5M。

注意，6KV，10KV需要温度换算，用非运行温度（20度）测得的绝缘电阻值除以查表得到的换算系数。

也可以按规范中的公式换算。

6KV，10KV电机测量吸收比，低压电机不用。

用60秒测得的绝缘电阻除以15秒的比值是吸收比。

不低于1.2。

2、直流电组相互差别不应超过最小值1%。

（最大值—最小值）/最大值3、定子绕组的直流耐压和泄漏电流试验电压为定子绕组的3倍。

每级0.5倍额定电压分阶段升高，每阶段停留1分钟，同时记录泄漏电流，各相泄漏电流值不应大于最小值的100%。

4、定子绕组的交流耐压试验6KV试验电压10KV ，10KV试验电压16KV5、同步电动机的转子绕组的交流耐压试验试验电压为额定励磁电压的7.5倍，且不应低于1200V。

但不应高于出厂试验值的75%。

6、检查定子绕组极性极其连接的正确性7、电机空载运行2小时，同时记录空载电流。

试运行时，滑动轴承温升不超过80度，滚动90度。

以上是6KV、10KV高压电机试验项目。

380V、100KW以下交流电机，一般只做3项：1、绝缘电阻测试2、检查定子绕组极性极其连接的正确性3、空载试运行，测空载电流电机带负荷试运行，有时发生电动机发热，三相电流严重不平衡，如果做空载试验，就可辨别是电机问题，还是机械的问题，从而使问题简单化。

10kV干式变压器电气交接试验分析发布时间：2021-11-10T02:44:00.436Z 来源：《河南电力》2021年7期作者：李辉文[导读] 10kV变配电所是供配电系统中一个的重要环节，它是将电网电能输送到用户的一个中转站，而10kV干式变压器更是这个中转站的心脏。

20世纪80年代末，干式变压器从国外进入中国，至今每年以超过25%的增长率迅猛发展。

干式变压器的优点主要集中在节能、环保、性能参数等方面。

所以干式变压器已经成为变配电室的主流变压器。

新建变配电室在干式变压器安装后必须对干变的主要性能进行测试，作为干式变压器受送电的主要依据。

李辉文（东莞市输变电工程建设有限责任公司广东省东莞市 523000）摘要：10kV变配电所是供配电系统中一个的重要环节，它是将电网电能输送到用户的一个中转站，而10kV干式变压器更是这个中转站的心脏。

20世纪80年代末，干式变压器从国外进入中国，至今每年以超过25%的增长率迅猛发展。

干式变压器的优点主要集中在节能、环保、性能参数等方面。

所以干式变压器已经成为变配电室的主流变压器。

新建变配电室在干式变压器安装后必须对干变的主要性能进行测试，作为干式变压器受送电的主要依据。

关键词：10kV干式变压器；交接试验；技术措施引言由于油浸式电力变压器不能在高层建筑主体内进行布置，这就加快了干式变压器推广应用的进程。

而且与干式变压器性能及使用规范相关的标准也相继出台，这为干式变压器使用者提供了全面的指导。

但由于干式变压器技术发展速度较快，这就需要正确对干式变压器进行选型，同时还要做好干式变压器的运行维护工作，确保干式变压器运行的经济性和安全性。

1干式变压器的优点干式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器，相对于油式变压器，不存在火灾、爆炸、污染等问题，另外，干式变压器结构简单，运行稳定，维护性能好，占用空间少且故障判断方便。

（1）干式变压器用环氧树脂直接浇注包封，绝缘性能好，线圈强度高，可防止绕组或铁芯受潮。

浅谈10kV配电变压器的选择安装及交接试验发表时间：2019-11-27T10:07:17.210Z 来源：《中国西部科技》2019年第23期作者：龙飞宇[导读] 随着我国电力事业的发展和电网改造的深入，作为电力系统中关键的设备，配电变压器的选择及安装显得尤为重要。

为了确保变压器经济安全运行，保障供电可靠，必须做到变压器选型合理、安装规范、交接预防性试验全面。

以10kV配电变压器为例，探究了10kV配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供一些参考借鉴。

龙飞宇广东明德机电工程有限公司摘要：随着我国电力事业的发展和电网改造的深入，作为电力系统中关键的设备，配电变压器的选择及安装显得尤为重要。

为了确保变压器经济安全运行，保障供电可靠，必须做到变压器选型合理、安装规范、交接预防性试验全面。

以10kV配电变压器为例，探究了10kV 配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供一些参考借鉴。

关键词：配电变压器；电力建设；安装技术；交接试验引言配电变压器作为直接向终端用户供电的设备，一般安装在电力用户密集区域，由于这部分区域线路、元件相互交叉，给变压器的安装提升了一定难度，因此，提高配电设备安装质量及准确可靠的交接试验，是保证配电网安全运行，保障优质电能输送的有效手段。

通过探究10kV配电变压器的安装技术及交接试验技术，为电力建设工作的高效开展提供了一些参考和借鉴，也适用于高职电力类院校电气设备安装检修及试验的高技能人才培训。

110kV配电变压器的选择1.1型号选择节能型配电变压器是城乡电力建设的首选变压器。

目前，常用的节能型配电变压器是S系列（如S11、S13等）的油浸式变压器，在实际应用中我们发现，此类变压器节能效果好、材料耐老化、使用寿命长，工程中值得推广和使用。

此外，干式配电变压器具有节能低噪、可靠性高、容量大等特点，同时有朝着智能化方向发展的趋势，未来干式变压器将实现数据传输、数据处理、状态控制及显示等功能，在经济条件允许下，用干式配电变压器代替油浸式变压器也是一个很好的选择。

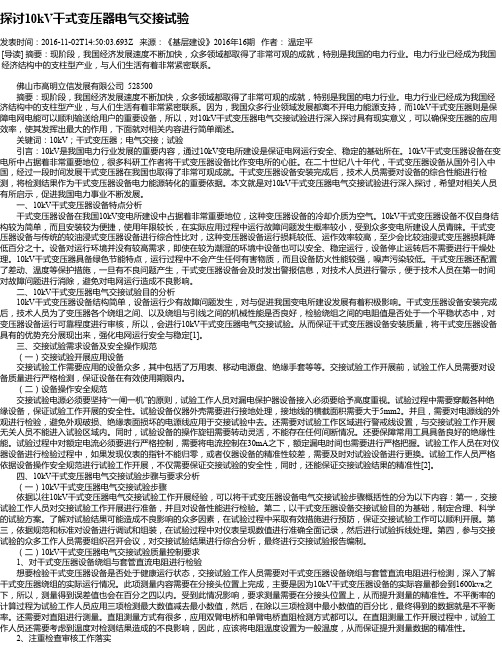

探讨10kV干式变压器电气交接试验发表时间：2016-11-02T14:50:03.693Z 来源：《基层建设》2016年16期作者：温定平[导读] 摘要：现阶段，我国经济发展速度不断加快，众多领域都取得了非常可观的成就，特别是我国的电力行业。

电力行业已经成为我国经济结构中的支柱型产业，与人们生活有着非常紧密联系。

佛山市高明立信发展有限公司 528500摘要：现阶段，我国经济发展速度不断加快，众多领域都取得了非常可观的成就，特别是我国的电力行业。

电力行业已经成为我国经济结构中的支柱型产业，与人们生活有着非常紧密联系。

因为，我国众多行业领域发展都离不开电力能源支持，而10kV干式变压器则是保障电网电能可以顺利输送给用户的重要设备，所以，对10kV干式变压器电气交接试验进行深入探讨具有现实意义，可以确保变压器的应用效率，使其发挥出最大的作用，下面就对相关内容进行简单阐述。

关键词：10kV；干式变压器；电气交接；试验引言：10kV是我国电力行业发展的重要内容，通过10kV变电所建设是保证电网运行安全、稳定的基础所在。

10kV干式变压器设备在变电所中占据着非常重要地位，很多科研工作者将干式变压器设备比作变电所的心脏。

在二十世纪八十年代，干式变压器设备从国外引入中国，经过一段时间发展干式变压器在我国也取得了非常可观成就。

干式变压器设备安装完成后，技术人员需要对设备的综合性能进行检测，将检测结果作为干式变压器设备电力能源转化的重要依据。

本文就是对10kV干式变压器电气交接试验进行深入探讨，希望对相关人员有所启示，促进我国电力事业不断发展。

一、10kV干式变压器设备特点分析干式变压器设备在我国10kV变电所建设中占据着非常重要地位，这种变压器设备的冷却介质为空气。

10kV干式变压器设备不仅自身结构较为简单，而且安装较为便捷，使用年限较长，在实际应用过程中运行故障问题发生概率较小，受到众多变电所建设人员青睐。

干式变压器设备与传统的较油浸式变压器设备进行综合性比对，这种变压器设备运行损耗较低、运作效率较高，至少会比较油浸式变压器损耗降低百分之十。
