试验1：测定岩石的点荷载强度指标试验目的：1、掌握点荷载仪的工作原理；2、掌握点荷载仪的实用方法及注意事项；3、试验数据的处理。
一、基本原理点荷载试验是将岩石试件置于两个球形园锥状压板之间，对试件施加集中荷载，直至破坏，然后根据破坏荷载求得岩石的点荷载强度。
点荷载强度，可作为岩石强度分类及岩体风化分类的指标，也可用于评价岩石强度的各向异性程度，预估与之相关的其它强度如单轴抗压强度和抗拉强度等指标。
二、仪器设备1、点荷载试验仪：如下图所示，它包括：（1）加载系统，由摇式加压杆、承压框架，球端圆锥状压板组成。
油泵出力一般约为50kN；加载框架应有足够的刚度，要保证在最大破坏荷载反复作用下不产生永久性扭曲变形；球端圆锥状压板球面曲率半径为5mm，圆锥的顶角为60°（见下图），采用坚硬材料制成。
（2）标距测量部分：采用0.2mm刻度钢尺或位移传感器，应保证试件加荷点间的测量精度达±0.2mm。
2、卡尺或钢卷尺；3、地质锤。
三、操作步骤1、试件制备（1）试件分组：将肉眼可辨的、工程地质特征大致相同的岩石试件分为一组，如果岩石是各向异性的（如层理、片理明显的沉积岩和变质岩），还应再分为平行和垂直层理加荷的亚组，每组试件约须15块。
（2）本试验可用岩芯样，规则或不规则岩块样，对不同形状试件的尺寸要求如下：岩芯径向试验，试件的径长比应大于1.0；轴向试验，试件的径长比应等于或小于1.0；不规则岩块样，其长（L）、宽（W）、高（h）应尽可能满足L≥W≥h，试件高度（h）一般控制在0.5~10cm间，使之能满足试验仪器加载系统对试件尺寸的要求，另外，试件加荷点附近的岩面要修平整。
（3）根据试验要求对试件进行烘干或饱水处理。
烘干试件：是在105~110℃温度下烘干12h；饱水试件，是先将试件逐步浸水，按试件高的1/4、1/2、3/4及4/4等份用6h将试件全部浸入水中（如试件高度很小，允许分1/2、1等份浸水），自由吸水48h，然后用煮沸法或真空抽气法饱和试件。
岩石点荷载试验仪的操作介绍岩石点荷载试验仪是用来测试岩石的荷载性能的一种设备，广泛应用于岩土工程、建筑工程等领域。
在使用岩石点荷载试验仪进行测试前，需要正确地操作仪器，请遵守以下操作指南。
操作准备1.首先确认仪器的电源是否接通，实验控制器的屏幕是否亮起。
2.确认岩石样品和配件是否摆放正确，并将样品固定在试验机上。
3.检查试验机的稳定性，调整底座等位置，使其更加稳定。
4.检查操作手柄和试验机上的连接线是否牢固可靠，以确保试验数据的准确性。
5.启动试验控制器，根据需要选择试验类型和相应的试验设定参数。
操作步骤步骤一：确定试验类型岩石点荷载试验仪有多种测试方式，包括单向荷载、双向荷载等等。
根据实际需求，选择相应的试验类型，单击试验控制器屏幕右下方的“试验类型”按钮，从下拉菜单中选择所需试验类型。
步骤二：设定试验参数设定实验参数是确保试验准确可靠的重要环节。
在试验控制器屏幕上选择“设定参数”按钮，进入参数设置页面，设置接触压力、压力速率、试验次数、采样时间、打印参数等。
步骤三：开始试验在进行试验前，还需确认仪器和样品处于正常工作状态。
单击“开始试验”按钮，设备便会开始工作，试验数据和图表将会在控制器屏幕上实时显示，同时可在电脑上下载数据文件进行分析处理。
在试验过程中，可根据需要对参数进行实时调整，以获得更准确的测试数据。
步骤四：试验结束试验结束后，停止试验机的工作并关闭控制器，注意安全。
将样品拆卸并清理它和试验机的表面。
注意事项1.在操作仪器时需注意安全，在使用过程中请勿触摸操作手柄和传感器。
2.进行岩石点荷载试验时，需要根据实际情况正确选择测试环境和参数设定，以确保试验结果的准确性和实用性。
3.在试验过程中，如发生异常情况，应立即停止试验并进行必要的排除故障操作，以防止设备损坏和个人伤害的发生。
以上就是岩石点荷载试验仪的操作介绍，希望本文能帮助您更好的使用该设备。
岩石点荷载试验仪的参数及应用介绍概述岩石点荷载试验仪是一种重要的实验设备，它可以用来测试岩石的强度和稳定性。
该试验仪可测量岩石的承载力、剪切强度、抗拉强度和弹性模量等物理力学参数。
本文将介绍岩石点荷载试验仪的参数和应用。
参数介绍1.最大荷载：指试验仪达到最大承载能力的荷载。
该参数反映试验仪的强度等级，一般以吨或千牛为单位进行表示。
2.荷载精度：指试验仪的荷载测量精度，一般在试验仪操作手册中有详细说明。
该参数决定了试验结果的精度，通常一般在 1% 以内，较高精度的设备可达到 0.5% 甚至更低。
3.位移解析度：指试验仪滑块的位移测量精度。
该参数决定了试验结果的精度，并在计算岩石的应力应变关系时举足轻重。
通常以毫米为单位进行表示，较高精度的设备可以达到 0.01 毫米。
4.控制方式：指试验仪的控制方式，通常有手动和电动两种。
在电动控制方式中，又可以分为液压系统和电子系统两种。
应用介绍岩石点荷载试验仪的应用范围很广，以下列举其中一些常见的应用：1.岩石力学性质研究：通过对岩石进行点荷载试验，可以测量出不同荷载下岩石的抗压强度、剪切强度、抗拉强度和弹性模量等力学参数。
这些参数对于岩石的工程稳定性评估和矿山采掘方案制定具有重要意义。
2.岩土工程实验：通过对土-岩石体系进行点荷载试验，可以测量出土-岩石体系的受力性能，如地基承载力、荷载变形曲线和固结性能等。
这些参数对于土-岩石体系的工程稳定性评估和土石结构的设计和建造具有重要意义。
3.材料强度研究：通过对建筑材料如混凝土、砖和石头等进行点荷载试验，可以测量出其受力性能，如弯曲强度、抗压强度、抗拉强度、压缩强度、剪切强度等参数。
这些参数对于建筑材料的设计和生产具有重要意义。
结论岩石点荷载试验仪是一种重要的实验设备，但不同型号的试验仪之间存在差异。
在选择和使用试验仪时，需要考虑具体的实验需求和试验参数。
在进行实验前，需要熟悉试验仪的使用说明，严格遵守操作规程。
DOI ：10.3969/j.issn.1009-0622.2019.05.003几种岩石点荷载强度与单轴抗压强度之间的关系研究郭延辉1,2,侯克鹏2,蒋军2,牛向东2（1.云南农业大学建筑工程学院，云南昆明650201；2.昆明理工大学国土资源工程学院，云南昆明650093）摘要：为了研究某矿区层纹灰岩、结晶灰岩、千枚岩和砂岩点荷载强度和单轴抗压强度的关系，在大量点荷载试验和单轴抗压强度试验的基础上，通过相差系数分析了点荷载试验得到的抗压强度与室内单轴抗压强度的接近性，同时分析了各岩性的点荷载转化系数。
结果表明：4种岩石的点荷载试验强度与单轴抗压强度之间的转换系数不同，并且差异较大，除了砂岩点荷载强度转化系数接近经验值22，其他3类岩石的点荷载强度转化系数均小于经验值，这与结构面分布情况和点荷载加载方向有关。
关键词：点荷载强度；单轴抗压强度；转化系数；相关性系数中图分类号：TD315文献标识码：A收稿日期：2019-09-14资助项目：国家自然科学基金面上项目（41672303）；云南省科技厅应用基础研究面上项目（2018FB075）；中国博士后科学基金项目（2017M620433）作者简介：郭延辉（1985-），男，陕西延安人，博士，副教授，主要从事岩石力学与岩土工程方面研究工作。
0引言岩石的标准单轴抗压强度作为其最基本的力学参数之一，对于分类和评价岩体质量具有重要的作用。
获得单轴抗压强度值最常用的方法是标准单轴抗压强度试验，但标准单轴抗压强度试验试件制作工序复杂，工作量大，且试验周期较长，成本较高[1-2]。
另一种是通过点荷载试验来获得岩石单轴抗压强度，该方法对试件要求较低，便于操作，试验速度较快且成本低，可对难以加工成标准试件的岩石进行试验[3-4]。
因此对于复杂的，难以制成标准试件的岩石，通过岩石点荷载试验，计算其单轴抗压强度，对于矿山岩体质量分级与工程设计具有非常重要的意义。
众多学者从20世纪70年代开始对于岩石的点荷载强度与单轴抗压强度的关系开展了大量卓有成效的研究。
几种岩石点荷载强度与单轴抗压强度的相关性张元胤;李克钢【摘要】通过对某矿区的矿岩进行单轴抗压强度试验及点荷载试验,用Shapiro-Wilk正态检验法对点荷载试验数据进行正态分布检验,用Grubbs准则对可疑数据进行取舍,再将得到的点荷载强度(IS(50)、PLS)与单轴抗压强度(UCS)进行对比分析,研究其相关性.结果表明:点荷载试验结果符合正态分布,其离散程度大于单轴压缩试验;6种岩石的点荷载强度与单轴抗压强度高度正相关,因此能够相互转换,转换得到的抗压强度可作为该矿山岩体分级的依据.%A series of uniaxial compression tests and point load tests on rock from a certain mine are made. The normal distribution tests of point load data have been carried out with the normality test method of Shapiro-Wilk,and the uncertain data are screened with the Grubbs criterion. Then,the result of point load strength( IS(50) ,PLS) and the uniaxial compression test ( UCS) are contrasted and analyzed. The results show that rock point load strength meets the criteria of normal distribution. The dispersion degree of point load test is larger than uniaxial compression test. The point load strength and uniaxial compressive strength of six kinds of rocks is positively relevant,which could be converted by each other. The compression strength obtained by conversion can be used as a reference of the mine rock classification.【期刊名称】《金属矿山》【年(卷),期】2017(000)002【总页数】5页(P19-23)【关键词】点荷载强度;单轴抗压强度;离散系数;相关性【作者】张元胤;李克钢【作者单位】昆明理工大学国土与资源工程学院,云南昆明650093;昆明理工大学国土与资源工程学院,云南昆明650093【正文语种】中文【中图分类】TD315矿岩的抗压强度是其最基本的力学参数之一，长期以来被用作岩体质量评价和分类的指标。
岩石点荷载试验仪的操作介绍岩石点荷载试验仪是一种常用于地质勘探、隧道、岩土工程等领域的试验设备。
本文将介绍该设备的操作方法。
试验设备及其组成岩石点荷载试验仪主要由载荷传感器、应变片、位移传感器、数据采集器、控制器等组成。
本设备在试验中需要依靠计算机进行控制，因此还需要配备一台计算机。
试验前的准备工作1.确定试验目的：在进行试验前，需要明确试验目的，确定试验要求，制定试验方案。
2.确定试验参数：根据试验目的和试验要求，确定试验参数，包括加载速率、加载范围、采集频率等。
3.准备试件：将待测试的岩石试件进行预处理，包括去除表面附着物及粉尘等，然后进行标记和编号。
4.连接设备：将设备中各传感器和控制器组装在一起，连接好电源和计算机。
5.校正参数：在试验前需要对各传感器进行校正，以保证测试结果的准确性。
试验操作步骤1.选择试验程序：根据试验方案，在计算机中选择相应的试验程序，并设置试验参数。
2.安装试件：将经过预处理的岩石试件安装到载荷传感器上，并紧固好试件。
3.开始试验：在计算机中点击“开始试验”按钮，试验设备开始进行数据采集和控制。
4.数据采集：试验过程中，设备将实时采集并记录测试参数，如位移、载荷和应变等。
5.终止试验：根据试验要求，设备将在达到设定的载荷或变形值后自动停止试验。
6.分析数据：试验完成后，在计算机中分析记录的数据，得出试验结果。
7.安装解除：在试验完成后，将试件从载荷传感器上解除，然后关闭试验设备，并将各传感器及控制器组件进行拆卸和清洁。
注意事项1.保持设备清洁干燥，并避免撞击或振动。
2.仔细校正各传感器参数，以保证试验结果的准确性。
3.在试验中需遵循安全操作规程，确保人身安全。
4.在试验中如出现异常情况，应及时停止试验，并检查设备及电气线路。
结论岩石点荷载试验仪是一种在岩土工程领域中常用的试验设备，本文介绍了在进行试验前的准备工作、设备的组成、试验操作步骤以及注意事项等内容。
准确掌握这些知识可以帮助使用者平稳完成试验，并得出准确的试验结果。
不同试验方式岩石点荷载强度与单轴抗压强度对比分析陈嘉祺;魏作安【摘要】对重庆地区常见的砂岩、泥岩和灰岩进行了轴向、径向和不规则体三种试样的点荷载试验及单轴抗压强度试验,将试验所得点荷载强度值和单轴抗压强度值进行对比分析.结果表明:利用点荷载试验可以比较好地获得该地区的砂岩、泥岩和灰岩的单轴抗压强度值.相比于不规则试件,用规则试件进行点荷载试验得到的结果更加准确、可靠,且通过轴向和径向试验获得的强度值基本一致.【期刊名称】《中国地质灾害与防治学报》【年(卷),期】2018(029)005【总页数】6页(P72-77)【关键词】岩石强度;点荷载试验;单轴抗压强度;不规则试件【作者】陈嘉祺;魏作安【作者单位】重庆大学煤矿灾害动力学与控制国家重点实验室,重庆400044;重庆大学资源及环境科学学院,重庆400044;重庆大学煤矿灾害动力学与控制国家重点实验室,重庆400044;重庆大学资源及环境科学学院,重庆400044【正文语种】中文【中图分类】TU456岩石最重要的力学性质之一的单轴抗压强度是确定地基承载力、进行岩体分类的一个必需参数，其值多采用单轴抗压强度试验进行测定。
单轴抗压强度试验对试件的尺寸、精度要求严格，试验过程繁琐、耗时且成本较高，基于不同点荷载试验推算岩石单轴抗压强度的试验研究，具有实际意义和工程应用价值。
因此，早在20世纪70年代，国际岩石力学学会便将点荷载测试技术建议为测定岩石强度的推荐方法,并对点荷载测试技术在生产实践中的应用进行了积极地推广。
用岩石点荷载强度推算单轴抗压强度的关键在于两者之间的换算公式，对此，国内外学者进行了广泛研究。
D’ANDREA[1]较早研究了点荷载强度与单轴抗压强度之间换算关系，通过回归分析获得了两种测试强度之间的关系式；BROCH等[2]发现岩石单轴抗压强度值与点荷载强度值的换算系数为24；FRANKLIN [3]指出，较软和较硬的岩石有不同的换算系数；QUANE等[4]对各类岩石测量结果建立了经验关系后发现，对于硬岩和软岩，单轴抗压强度与点荷载强度之间的关系分别为线性和非线性；GUNSALLUS等[5]对来自美国东北部的8个岩性相似的志留纪沉积岩单元进行了强度变化比较研究给出了岩石点荷载强度与单轴抗压强度的换算公式为USC=16.5Is50+51；HAWKINS[6]的研究表明，换算系数受到样品形状、尺寸和含水状态的影响，通常情况下，干燥岩石的换算系数往往要比饱和岩石高50%；PALCHIK等[7]的研究表明，多孔白垩岩的单轴抗压强度和点荷载强度之间的比例不是恒定的(范围8～18)，它受到孔隙率的影响；SABATAKAKIS[8]等通过试验，对于不同强度的岩石(岩石点荷载强度≤2.5 MPa，2～5 MPa，≥5 MPa)，得到了三个不同的换算系数；向桂馥[9]在进行了一系列点荷载对比试验后，给出了单轴抗压强度和点荷载强度指数的换算系数为18～19；魏克和[10]通过对花岗岩试验测定得到的换算系数为19～21；王雅范等[11]在对太白金矿、延安大桥等工程中总结了单轴抗压强度和点荷载强度之间的换算系数为26.4。

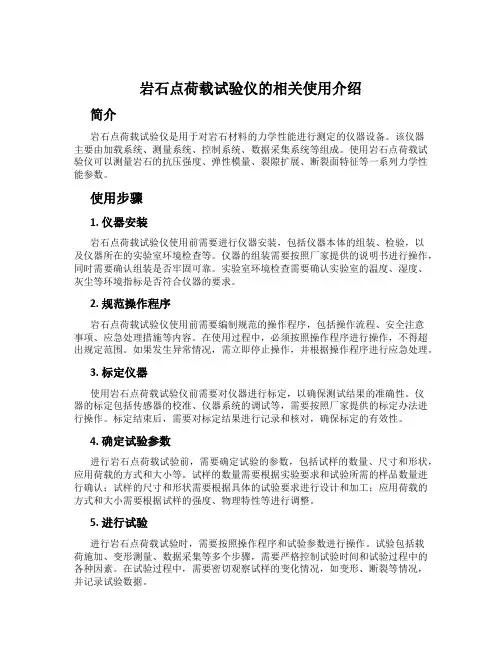

岩石点荷载试验仪的相关使用介绍简介岩石点荷载试验仪是用于对岩石材料的力学性能进行测定的仪器设备。
该仪器主要由加载系统、测量系统、控制系统、数据采集系统等组成。
使用岩石点荷载试验仪可以测量岩石的抗压强度、弹性模量、裂隙扩展、断裂面特征等一系列力学性能参数。
使用步骤1. 仪器安装岩石点荷载试验仪使用前需要进行仪器安装，包括仪器本体的组装、检验，以及仪器所在的实验室环境检查等。
仪器的组装需要按照厂家提供的说明书进行操作，同时需要确认组装是否牢固可靠。
实验室环境检查需要确认实验室的温度、湿度、灰尘等环境指标是否符合仪器的要求。
2. 规范操作程序岩石点荷载试验仪使用前需要编制规范的操作程序，包括操作流程、安全注意事项、应急处理措施等内容。
在使用过程中，必须按照操作程序进行操作，不得超出规定范围。
如果发生异常情况，需立即停止操作，并根据操作程序进行应急处理。
3. 标定仪器使用岩石点荷载试验仪前需要对仪器进行标定，以确保测试结果的准确性。
仪器的标定包括传感器的校准、仪器系统的调试等，需要按照厂家提供的标定办法进行操作。
标定结束后，需要对标定结果进行记录和核对，确保标定的有效性。
4. 确定试验参数进行岩石点荷载试验前，需要确定试验的参数，包括试样的数量、尺寸和形状，应用荷载的方式和大小等。
试样的数量需要根据实验要求和试验所需的样品数量进行确认；试样的尺寸和形状需要根据具体的试验要求进行设计和加工；应用荷载的方式和大小需要根据试样的强度、物理特性等进行调整。
5. 进行试验进行岩石点荷载试验时，需要按照操作程序和试验参数进行操作。
试验包括载荷施加、变形测量、数据采集等多个步骤，需要严格控制试验时间和试验过程中的各种因素。
在试验过程中，需要密切观察试样的变化情况，如变形、断裂等情况，并记录试验数据。
6. 数据分析与处理进行岩石点荷载试验后，需要对试验数据进行分析和处理，以得出试样的力学性能参数。
数据分析和处理需要使用专门的计算软件，根据试验数据进行模拟和计算，并得出试样的抗压强度、弹性模量、韧性、断裂面特征等一系列力学性能参数。

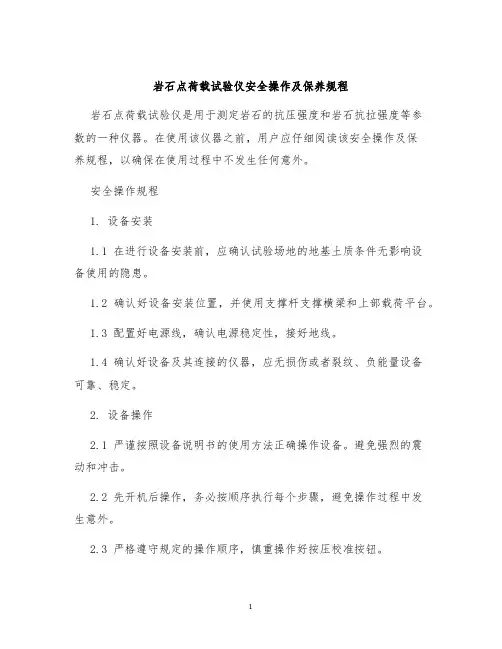

岩石点荷载试验仪安全操作及保养规程岩石点荷载试验仪是用于测定岩石的抗压强度和岩石抗拉强度等参数的一种仪器。
在使用该仪器之前，用户应仔细阅读该安全操作及保养规程，以确保在使用过程中不发生任何意外。
安全操作规程1. 设备安装1.1 在进行设备安装前，应确认试验场地的地基土质条件无影响设备使用的隐患。
1.2 确认好设备安装位置，并使用支撑杆支撑横梁和上部载荷平台。
1.3 配置好电源线，确认电源稳定性，接好地线。
1.4 确认好设备及其连接的仪器，应无损伤或者裂纹、负能量设备可靠、稳定。
2. 设备操作2.1 严谨按照设备说明书的使用方法正确操作设备。
避免强烈的震动和冲击。
2.2 先开机后操作，务必按顺序执行每个步骤，避免操作过程中发生意外。
2.3 严格遵守规定的操作顺序，慎重操作好按压校准按钮。
2.4 在开始实验前，应进行设备的各项参数检测，并确保摆臂、载荷平台等的初始状态正确。
3. 设备的保养3.1 保持设备的清洁卫生，不得将任何杂物或者水分进入设备内部。
3.2 使用过程中，应注意避免设备的振动和摩擦。
3.3 经过使用后，及时对设备进行清洗，若发现问题及时进行维修保养。
3.4 对设备的维修和保养均应由专业技术维修人员进行。
保养规程1. 设备清洗1.1 关闭设备的电源。
1.2 用清水和丝绸布分别清洗设备的各个部分。
1.3 清洗完毕后，用干净的纸巾将设备表面的水分擦干或吹干。
2. 设备防护2.1 在不使用设备的情况下，应将试验仪垂直无倾斜的放置于干燥、温暖、通风的地方。
2.2 由于设备具有较高（20kN）的承载能力，在平时使用过程中一定要防止对设备造成撞击和损坏。
2.3 由于设备账防治盘滑动，其账灰尘容易污染设备，应对设备进行常规的清洁。
3. 设备维修3.1 设备运行出现问题时，应迅速关闭设备电源，并及时联系质量保修中心、维修人员或制造厂商，进行及时的检查和修理。
3.2 维修应由必要的手段人员进行，不应私自拆卸。
岩石三轴试验仪校验方法我跟你说啊，岩石三轴试验仪校验这事儿，我一开始真是一头雾水，就完全是瞎摸索。
我试过最简单的方法，就是看设备的那些指示灯啊。
我当时就寻思着，这指示灯要是都正常亮起来，说不定设备就没啥大问题呢。
结果啊，大错特错。
有一次试验仪结果偏差老大了，可指示灯看着还都是好好的。
我这才知道，光看指示灯肯定是不行的。
然后我就想啊，这设备的各个部件得检查检查。
就比如说那压力传感器，这就好比人的心脏一样重要。
我就检查它跟仪器的连接部位，就跟检查电线接口有没有插好是一个道理。
我刚开始的做法可草率了，就简单看了看，没太在意是不是真的连接紧密。
后来发现这样不行啊，哪怕是有一点点松动，那测量出来的数据就会偏差好多。
我这次是认认真真地把每个连接处都拧紧了，然后再做试验，数据就比之前稍微靠谱了点，但还是不太对。
我又想到了校准用的标准件。
你想啊，这就像用一把标准的尺子去量别的尺子准不准是一个样的。
我就按说明书找匹配的标准件，但是那个标准选得我也不是特别有底，我就凭感觉找了个差不多的。
果不其然，这么校验出来的结果还是差强人意。
后来我觉得我不能这么瞎搞了，我就找那些老资料，还有问以前搞过这个设备的人。
他们告诉我啊，在进行校验的时候，要特别注意那加载系统的精度。
这加载系统就像是汽车的油门和刹车，你要是控制不好，那整个试验就乱套了。
这个加载的速度啊，必须得慢慢调整，一点一点来，不能一下子给个很大的值。
我照着这个办法试了试，很小心很谨慎地调整加载速度，每次调整完就做几个小试验看看数据的变化。
还有啊，这个测量的范围也得关注。
这就好比你钓鱼撒网，你肯定要知道自己这网的大小能捞多大范围的鱼。
那仪器的测量范围要是没设置对，这数据肯定是乱七八糟的。
我之前就没怎么在意这个，有次测试的岩石强度比较特别，数值偏大，但我没考虑测量范围，结果数据出来很离谱。
后面我针对不同的岩石样品，先预估下强度范围，然后设置合适的测量范围，再做试验，数据就合理多了。
温控岩石三轴仪功能用途温控岩石三轴仪，光听这个名字，感觉就有点高大上对吧？一看它的名字，似乎是个科技感十足的东西，感觉像是外星科技。
不过别被名字吓到，这个仪器其实是个非常“接地气”的家伙，在地质工程、土木工程等领域有着非常重要的用途。
它的主要任务是模拟和研究岩石在不同温度和压力条件下的力学行为，简单点说，就是它能帮助我们搞清楚岩石在不同环境下会怎么“作怪”。
是不是觉得有点意思？那就继续听我唠叨。
咱们生活中，岩石无处不在。
从城市的地基，到高速公路的修建，再到山脉的天然壁垒，岩石都是不可或缺的主角。
它们可是地球的“老居民”，历史悠久，坚韧不拔，但它们并不是一成不变的。
你想啊，岩石也会受温度和压力的影响，慢慢地会发生一些变化，有时候它们甚至会裂开，甚至崩塌，这对很多工程来说可是大麻烦。
这个时候，温控岩石三轴仪就派上了大用场。
它通过模拟不同的温度和压力变化，帮助我们提前预测岩石会在这些环境下表现得如何，避免了很多潜在的风险。
温控岩石三轴仪的工作原理其实并不复杂。
简单来说，它就是把岩石样本放在一个三轴的压力环境中，然后根据需要给它加热或冷却，模拟岩石在地下环境中可能遇到的温度变化。
这样做的目的是要看岩石在不同的温度和压力下，究竟会变得更强壮，还是更脆弱，或者说它会在什么时候“爆发”，让工程项目陷入困境。
说白了，这个仪器就是岩石的“心理医生”，它能帮我们理解岩石的“脾气”，提前做出反应。
很多朋友可能觉得，岩石本身那么坚硬，怎么可能会受到温度和压力的影响呢？那可就错了！就拿冬天的冻土来说吧。
你想想看，在北方，尤其是寒冷的地区，土壤和岩石经常要经历零下几十度的寒冷天气。
这个时候，水分进入岩石孔隙，就会因为结冰膨胀，造成岩石裂开，地面也可能会发生沉降。
这种情况一旦发生，可就不仅仅是损失钱财那么简单了，甚至可能会威胁到人们的生命安全。
温控岩石三轴仪的作用就在于通过模拟这些极端温度环境，帮我们提前测试出岩石在这种条件下是否会发生破裂，或者会变得不稳定，从而影响工程的安全性。
STDZ-3岩石点荷载仪由上海喆钛机械制造有限公司根据最新标准自主研发生产,它是一种用于材料压缩、拉伸、弯曲、撕裂试验、测定抗压强度的测试仪器。
岩石点荷载试验仪是一种适合于施工现场使用的测试仪器。
点荷载测试对岩样的制备要求较低，可以是工程勘探的岩芯试样，也可以是稍加修整的不规则试样。
试样制备不需专门机械加工，与常规测试相比，具有测试速度快，试验周期短，方法简便，成本低廉的特点。
可广泛应用于地质、矿山、水电、铁路和交通等建设工程的现场试验之中。
岩石点荷载试验已于1972年由国际岩石力学学会试验方法委员会正式列为测定岩石强度的方法之一，国际岩石力学学会试验方法委员会于1985年又对该方法进行了修订。
岩石点荷载强度已在我国的国家标准和许多部门规范中得到广泛应用。
■STDZ-3岩石点荷载仪技术性能参数
1、千斤顶最大出力：50KN（5T） 100kN（10T）(可选择100N/200N/500N/1000N/2KN/5KN/10KN/20KN/50KN/100KN)
2、传感器额定承载能力：100kN
3、活塞直径：Φ32mm
4、活塞最大行程：90mm
5、加载点最大间距：90mm
6、允许试样最大宽度：90mm
7、允许试样沿加载方向的最小长度：40mm
8、读数方式：液晶显示，电子峰值记忆
9、测力误差：≤1％F.S
10、工作温度：-20～45℃
11、电源：9V方块电池
12、几何尺寸(L×W×H)：280mm×250mm×640mm
13、净量：40kg 44kg
备注：可分为数显式与指针式。
■STDZ-3岩石点荷载仪结构及特点
1、采用卧式结构，加力方便，稳定性好。
2、反力架采用圆筒状构造，对中性好，不偏心，结构坚固、紧凑，能够满足高强度、大岩芯试样的测试要求。
3、千斤顶装于圆筒外壳体上，选用优质高强材料加工，结构紧凑合理，外形美观，重量轻，携带方便。
4、加载锥头用硬质合金材料制造，强度高、经久耐用。
5、采用应变式传感器和液晶显示仪表构成独立的电子测力系统，具有分辨率高、测试精度高、读数方便的特点。
6、采用9V方块电池供电，方便野外使用。
■STDZ-3岩石点荷载仪使用说明
1、按岩石试验规程要求准备好试祥。
2、检查试验仪安放是否平稳，千斤顶加载及卸荷是否正常，检查千斤顶与压力框间的球座应对中。
3、按试样高度调节千斤顶中间螺杆，使下压头底板上升（或下降）到适当高度，用千斤顶加压杆拧紧千斤顶底部螺丝。
4、将试样放入上、下压头之间，选好受压点位置，同时给千斤顶加荷，使试样和压头完全接触。
5、按试样在10-20秒时间剪破的速度，对千斤顶进行加荷，直至试样破损。
6、拉杆上垂直向位移标尺可以读出试验前后的升垂直位移变化。
7、具体试验要求及计算可参见相应试验规程。
8、试验结束，放松千斤顶底部螺丝（用加力杆），用手按下千斤顶螺杆上端使千斤顶复位。
清理好上、下压力
板之间的碎石，准备下次试验。
9、试验压力值直接由液晶屏幕显示。
