滚动轴承与滑动轴承的润滑与密封 ppt课件

滚动轴承与滑动轴承的润滑与密封

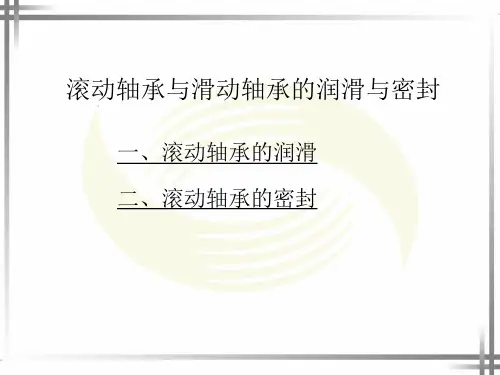

一、滚动轴承的润滑二、滚动轴承的密封
滚动轴承与滑动轴承的润滑与密封
• 滚动轴承润滑的目的在于减少摩擦阻力、降低磨损、缓冲吸振、冷却和防锈。
• 滚动轴承的润滑剂有液态的、固态的和半固态的，液体的润滑剂称为润滑油，半固态的、在常温下呈油膏状的称为润滑脂。
滚动轴承与滑动轴承的润滑与密封
滚动轴承与滑动轴承的润滑与密封
• 固体润滑剂有石墨、二硫化钼（MoS2）等多种品种，一般在重载或高温工作条件下使用。
滚动轴承与滑动轴承的润滑与密封
• 密封的目的是为了防止灰尘、水份、杂质等侵入轴承和阻止润滑剂的流失。
• 良好的密封可保证机器正常工作，降低噪音并延长轴承的使用寿命。
• 常用的密封方式有接触式密封和非接触式密封两类。
滚动轴承与滑动轴承的润滑与密封
滚动轴承与滑动轴承的润滑与密封
滚动轴承与滑动轴承的润滑与密封
滚动轴承与滑动轴承的润滑与密封
滚动轴承与滑动轴承的润滑与密封
滚动轴承与滑动轴承的润滑与密封动画演示
滚动轴承与滑动轴承的润滑密封
• 滑动轴承的润滑的润滑方式很多，对用于低速、轻载的轴承，可采用间歇式供油润滑，例如用油壶定期加油；对用于高速、重载的轴承必须采取连续供油的润滑方式。
滚动轴承与滑动轴承的润滑与密封
动画演示
• 润滑脂是一种粘稠的凝胶状材料，润滑膜强度高，能承受较大的载荷，而且不易流失，便于密封和维护，一次充脂可以维持较长时间，无须经常补充或更换。由于润滑脂不宜于在高速条件下工作，故适用于轴颈圆周速度不大于5 m/s的滚动轴承润滑。
滚动轴承与滑动轴承的润滑与密封
• 与脂润滑相比较，油润滑用于轴颈圆周速度和工作温度较高的场合。油润滑的关键是根据工作温度、载荷大小、运动速度和结构特点选择合适的润滑油粘度。原则上，温度高、载荷大的场合，润滑油粘度应选大些，反之润滑油粘度可选得小些。油润滑的方式有浸油润滑、滴油润滑和喷雾润滑等。

《滑动轴承》PPT课件

聚四氟乙烯
4、气体润滑剂——空气
ppt课件
25
1、润滑油
用作润滑剂的油类有三类：①有机油，通常是动植物油；②矿物油，主要是石油产品；③化学合成油。
（1）粘度——表征润滑油的内摩擦特性。
1）动力粘度牛顿粘性液体摩擦定律（简称粘性定律）：在流体中任意点处的切应力均与该处流体的速度梯度成正比。
➢ 滑动轴承具有一些独特的优点，在某些不能、不便或使用滚动轴承没有优势的场合，如工作转速特高、特大冲击与振动、径向空间尺寸受到限制或必须剖分安装(如曲轴的轴承)、以及需在水或腐蚀性介质中工作等条件下，占有重要地位。在轧钢机、汽轮机、内燃机、铁路机车及车辆、金属刨削机床中应用广泛。
ppt课件
3
§01 摩擦状态
干摩擦
摩擦
静摩擦动摩擦
滑动摩擦滚动摩擦
边界摩擦（润滑）流体摩擦（润滑）混合摩擦（润滑）
ppt课件
4
干摩擦
边界摩擦
流体摩擦
ppt课件
5
➢ 干摩擦是指表面间无任何润滑剂或保护膜的
纯金属接触时的摩擦。 ➢ 当运动副的摩擦表面被吸附在表面的边界膜
隔开，摩擦性质取决于边界膜和表面的吸附
单位换算：
1St（斯）=1cm2/s=100cSt（厘斯）=10-4m2/s
3）条件粘度
条件粘度是在一定条件下，利用某种规格的粘度
计，通过测定润滑油穿过规定孔道的时间来进行计量
的粘度。我国常用恩氏度（0Et）作为条件粘度单位。
ppt课件
28
➢ 流体的粘度，特别是
润滑油的粘度，随温
度而变化的情况十分
可塑性差，不易跑合，与之相配的轴颈必须淬硬。
➢青铜可以单独做成轴瓦。为节省有色金属，也可将

《轴承基础知识培训》PPT课件

绿色制造环保意识的提高将推动轴承行业向绿色制造方向发展，减少能源消耗和废弃物
排放。高端化发展高端轴承产品具有更高的附加值和市场竞争力，是未来轴承行业发展的重
要方向。
个性化定制
随着市场需求的变化，轴承产品将更加注重个性化定制，满足不同客户的需求。
国际化合作
加强与国际先进企业的合作与交流，提升我国轴承行业的整体水平和国际竞争力。
轴承市场规模及增长趋势
01
全球轴承市场规模不断扩大，中国轴承市场已成为全球最大市
场之一，且保持着稳定增长。
轴承行业产业链结构
02
轴承行业涉及原材料、零部件、成品制造、销售等多个环节，
产业链结构完整。
市场需求特点
03
随着工业领域的发展，轴承市场需求呈现出多样化、个性化、
高品质化等特点。
技术创新和产品升级趋势
密封保养
检查轴承密封件是否完好，如有损坏及时更换，确保密封效果良好。
存放保养
长期不使用的轴承应妥善存放，避免潮湿和腐蚀。
PART 05
轴承故障分析与排除方法
常见故障现象及原因分析
疲劳剥落
由于滚动体与滚道之间的接触应力周期性变化，导致金属表面疲劳产生裂纹，进而扩展为剥落。
磨损
由于尘埃、异物等侵入轴承内部，导致滚动体和滚道表面磨损，产生间隙增大、振动和噪声等问题。
推力轴承
主要承受轴向载荷。
轴承分类及特点
球轴承
滚动体为球形的轴承，适用于高速、轻载场合。
滚子轴承
滚动体为圆柱或圆锥形的轴承，适用于重载、低速场合。
PART 02
滚动轴承基础知识
滚动轴承结构与类型
滚动轴承的基本结构

《滑动轴承》课件

滑动轴承的材料选择
陶瓷材料
具有优异的耐磨和耐腐蚀性能，可在高温和恶劣环境中使用。
聚四氟乙烯
金属材料
具有低摩擦系数和优良的自润滑性能，在高速和高温环境下表现出色。
常见的金属滑动轴承材料包括铜合金、铝合金和钢等，适用于各种工作条件。
滑动轴承的工作原理
滑动轴承通过润滑剂形成润滑膜，减少摩擦，使轴承套和轴承座之间产生相对滑动，将外力和负荷传递到润滑膜上。
《滑动轴承》PPT课件
本课件将介绍滑动轴承的定义、分类、特点、优点和缺点，以及应用领域、材料选择、工作原理，摩擦学性能，磨损机理，寿命预测和故障诊断等内容。
滑动轴承的定义
滑动轴承是一种通过润滑剂形成润滑膜减少摩擦的机械元件。它由轴承套、轴承座、润滑剂和密封件等组成。
滑动轴承的分类
1 按结构分类
2 按润滑方式分类
分为滑动面轴承和滚动体轴承，滑动面轴承可进一步细分为径向和轴向滑动轴承。
分为液体润滑、固体润滑和气体润滑滑动轴承。
滑动轴承的特点
高承载能力
滑动轴承具有较大的接触面积和承载能力，适用于高负荷和冲击负荷条件下的工作。
摩擦系数低
由于润滑膜的存在，滑动轴承具有较低的摩擦系数，能够减少能量损耗和磨损。
滑动轴承的摩擦学性能
1 摩擦系数
2 温度特性
3 磨损机理
滑动轴承的摩擦系数取决于材料、润滑方式和摩擦副表面粗糙度等因素。
摩擦系数随温度的变化而变化，需要在设计中考虑温度因素。
磨损机理包括热磨损、疲劳磨损和磨料磨损等，对滑动轴承的寿命和性能有重要影响。
滑动轴承的寿命预测
滑动轴承的寿命预测基于统计和试验数据，考虑负荷、转速、润滑条件和材料等因素，以估算其可靠运行的时间。

轴承知识培训完整版ppt课件

制造工艺简介
锻造
通过锻造工艺可以得到内部组织致密、晶粒细化的毛坯，为后续的热处理和加工提供良好的组织基础。
热处理
包括退火、正火、淬火和回火等工艺，可以改善材料的组织和性能，提高轴承的承载能力和使用寿命。
车削加工
通过车削加工可以得到精确的轴承内外径和端面，保证轴承的装配精度和运转稳定性。
07
轴承市场动态与行业发展趋势
国内外市场现状概述
国内市场
近年来，我国轴承行业保持了较快的增长，市场规模不断扩大，产品种类日益丰富，技术水平逐步提升。
国际市场
全球轴承市场呈现多元化、专业化的发展趋势，欧美、日本等发达国家在高端轴承领域具有明显优势。
行业技术进步和创新成果展示
新材料应用
轴承材料从传统的钢铁向高性能合金、陶瓷等新材料发展，提高了轴承的承载能力和耐磨性。
轴承知识培训完整版 ppt课件
目录
• 轴承基本概念与分类 • 滚动轴承原理与设计 • 滑动轴承原理与设计 • 轴承材料、制造与热处理 • 轴承安装、使用与维护保养 • 轴承故障诊断与排除方法 • 轴承市场动态与行业发展趋势
01
轴承基本概念与分类
轴承定义及作用
轴承作用
减少摩擦和磨损，提高设备效率和寿命。
轴承定义：轴承是机械设备中一种重要零部件，用于支撑旋转轴或其他运动部件，降低摩擦系数，并保证其回转精度。
支撑旋转轴或其他运动部件，确保设备正常运转。
对轴向和径向载荷进行缓冲和分散，保护设备不受损坏。
轴承结构组成
01
02
03
04
内圈
与轴颈配合，通常固定在轴上，随轴一起旋转。
外圈
与轴承座或箱体孔配合，起支撑作用。
