高考物理交流电专题复习(后附答案)

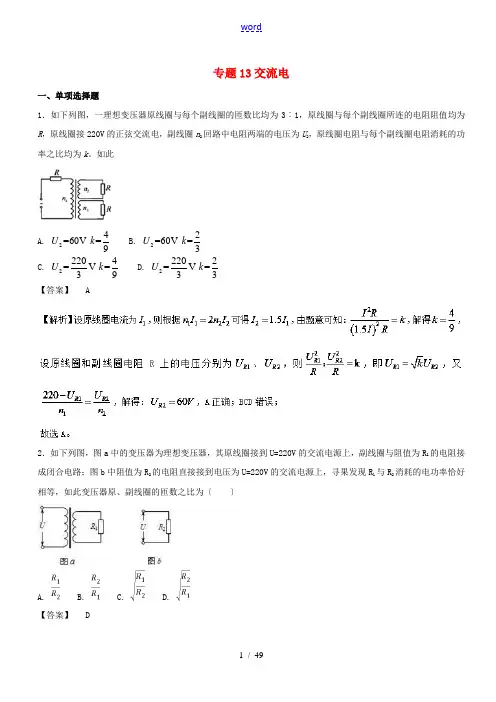

专题13交流电一、单项选择题1．如下列图，一理想变压器原线圈与每个副线圈的匝数比均为3︰1，原线圈与每个副线圈所连的电阻阻值均为R，原线圈接220V的正弦交流电，副线圈n2回路中电阻两端的电压为U2，原线圈电阻与每个副线圈电阻消耗的功率之比均为k。

如此A.2=60VU4=9k B.2=60VU2=3kC.2220 =V3U4=9k D.2220=V3U2=3k【答案】 A2．如下列图，图a中的变压器为理想变压器，其原线圈接到U=220V的交流电源上，副线圈与阻值为R1的电阻接成闭合电路；图b中阻值为R2的电阻直接接到电压为U=220V的交流电源上，寻果发现R1与R2消耗的电功率恰好相等，如此变压器原、副线圈的匝数之比为〔〕A. B. C. D.【答案】 D【解析】设副线圈的电压为，利用电流的热效应，功率相等，原副线圈的匝数之比等于电压之比，应当选项D 正确。

点睛：变压器的特点：匝数与电压成正比，与电流成反比，利用电流的热效应。

3．在匀强磁场中有一不计电阻的矩形线圈，绕垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电接在图乙中理想变压器的A 、B 两端，电压表和电流表均为理想电表，Rt 为热敏电阻〔温度升高时其电阻减小〕，R 为定值电阻。

如下说法正确的答案是 xk/wA. 在t=0.01s 时，穿过该矩形线圈的磁通量的变化率为零B. 变压器原线圈两端电压的瞬时值表达式为36250V u sin t π=（）C. Rt 处温度升高时，由于变压器线圈匝数比不变，所以电压表V 1、V 2的比值不变D. Rt 处温度升高时，电流表的示数变小，变压器输入功率变大【答案】 A【解析】当t=0.01s 时，u=0，此时穿过该线圈的磁通量最大，穿过线圈的磁通量的变化率为零，故A 正确；原线圈接的图甲所示的正弦交流电，由图知最大电压2V ，周期0.02s ，故角速度是ω=100π，2sin100πt 〔V 〕，选项B 错误；R t 处温度升高时，原副线圈电压比不变，但是V 2不是测量副线圈电压，R t 温度升高时，阻值减小，电流增大，如此R 电压增大，所以V 2示数减小，如此电压表V 1、V 2示数的比值增大，故C 错误；R t 温度升高时，阻值减小，电流增大，即电流表的示数变大，而输出电压不变，所以变压器输出功率增大，而输入功率等于输出功率，所以输入功率增大，故D 错误；应当选A.点睛：根据图象准确找出量，是对学生认图的根本要求，准确掌握理想变压器的特点与电压、电流比与匝数比的关系，是解决此题的关键．4．如下列图，两个线圈套在同一个铁芯上，线圈的绕向如图甲所示，左线圈连着正方形线框abcd ，线框所在区域存在变化的磁场，取垂直纸面向里为正，磁感应强度随时间变化如图乙所示，不计线框以外的感生电场，右侧线圈连接一定值电阻R ，如下说法中正确的答案是〔 〕A. t 1时刻ab 边中电流方向由a→b，e 点电势高于f 点B. 设t 1、t 3时刻ab 边中电流大小分别为i 1、i 3，如此有i 1＜i 3，e 点与f 点电势相等C. t 2～t 4时间内通过ab 边电量为0，定值电阻R 中无电流D. t 5时刻ab 边中电流方向由a→b，f 点电势高于e 点【答案】 B【解析】:A 、时刻磁场方向向里且均匀增加,根据楞次定律,线框中感应电流沿逆时针方向,ab 边中电流方向由,根据法拉第电磁感应定律知,正方形线框中的感应电动势是恒定值,原线圈中电流值恒定,副线圈中不产生感应电动势,e 点电势等于f 点电势,故A 错误;B 、根据法拉第电磁感应定律, 时刻磁感应强度的变化率小于时刻的磁感应强度变化率,,根据欧姆定律 ,知 ,所以B 选项是正确的; C 、时间内磁感应强度均匀变化,磁通量均匀变化,有恒定感应电流通过ab,通过ab 边的电量不为0,副线圈磁通量不变,定值电阻中无电流,故C 错误;D 、时刻磁场方向垂直纸面向外,磁场变小,磁通量减小,根据楞次定律得感应电流逆时针,ab 边中电流方向,磁感应强度的变化率增大,感应电流大小变大,穿过原副线圈的磁通量增大,根据楞次定律,副线圈中感应电动势上正下负,因此e 点电势高于f 点,故D 错误; 所以B 选项是正确的综上所述此题的答案是：B5．如下列图的交流电路中，理想变压器原线圈输入电压为1U ，输入功率为，1P ，输出功率为2P ，各交流电表均为理想电表，当滑动变阻器与的滑动头向下移动时A. 灯L 变亮B. 各个电表读数均变大C. 因为1U 不变，所以1P 不变D. 1P 变大，且始终有1P =2P【答案】 D【解析】当滑动变阻器R 的滑动头向下移动时总电阻减小，副线圈电流增大，R 0分压增大，并联支路电压减小，即电压表示数减小，灯泡变暗，流过灯泡的电流减小，所以通过安培表的电流增大，AB 错误；输入功率等于输出功率：P=UI ，对副线圈，电压不变，而电流增大，所以消耗的功率增大，C 错误，D 正确，应当选D.6．如图甲所示，交流发电机的矩形金属线圈abcd 的匝数n =100，线圈的总电阻r =5.0Ω，线圈位于匀强磁场中，且线圈平面与磁场方向平行。

2024高考物理复习重难点解析—直流电路和交流电路（全国通用）这部分知识单独考查一个知识点的试题非常少，大多数情况都是同时涉及到几个知识点，而且都是闭合电路欧姆定律、焦耳定律、变压器的原理的内容结合起来考查，考查时注重物理思维与物理能力的考核.例题1. 电路如图所示，电源内阻为r ，L 1、L 2、L 3为相同规格小灯泡，当滑动变阻器R 的滑片向右滑动时（ ）A ．小灯泡L 1比L 2亮，L 2比L 3亮B ．电源内阻损耗功率增加C ．电源效率降低D ．灯泡L 2变暗【答案】D 【解析】A ．由于123I I I =+则灯泡L 1中的电流大于灯泡L 2中的电流，小灯泡L 1比L 2亮。

由于灯泡L 2支路的总电阻大于灯泡L 3支路的电阻，则灯泡L 2支路的电流小于灯泡L 3支路的电流，即L 2比L 3暗，A 错误；B ．滑动变阻器的滑片向右滑动时，接入电阻增大，干路电流减小，根据2P I r =可知，电源内阻损耗功率减小，B 错误；C ．根据()221=1I R r IRr R η=++外外外可知，滑动变阻器的滑片向右滑动时，接入电阻增大，外电阻增大，电源效率增大，C 错误；D ．滑动变阻器的滑片向右滑动时，接入电阻增大，根据“串反并同”可知，灯泡L 2中的电流减小，则灯泡L 2变暗，D 正确。

故选D 。

例题2.（多选） 如图为某地铁系统供电的变电站示意图，理想变压器原线圈两端连接有效值为36kV 的交流电源，两副线圈分别连接牵引电机和照明系统。

已知两副线圈匝数分别为2n 和3n ，牵引电机的额定电压为1500V ，额定功率为180kW ，照明系统的额定电压为220V ，闭合开关S ，牵引电机和照明系统均能正常工作。

则（ ）A ．23::7511n n =B ．牵引电机的内阻为12.5ΩC ．S 断开后，原线圈电流为5AD ．S 断开前后，原线圈电流不变【答案】AC 【解析】A ．根据223315007522011n U n U === A 选项正确；B ．若对于求纯电阻用电器223150012.518010U R P ==Ω=Ω⨯额额因电动机是非纯电阻用电器，故内阻不等于12.5Ω，故B 选项错误； C ．S 断开，由原线圈输入功率与副线圈输出功率相等，即11222180kW I U I U P ===可得3213118010A 5A 3610P I U ⨯===⨯C 选项正确；D ．S 断开后，减少了照明系统消耗的电功率，原线圈的输入功率也要减少，而原线圈两端电源电压136kV U =不变，故原线圈电流1I 应变小，D 选项错误。

高考物理复习专题十直流电路和交流电路一、单选题1.某一电热器接在U=110V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值U m是（）A． 220VB． 110VC． 220VD． 330V2.如图，是一火警报警电路的示意图。

其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。

值班室的显示器为电路中的电流表，电两极之间接一报警器。

当传感器R3所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大3.如图甲所示，理想变压器原，副线圈的匝数比为4∶1；电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中R′为热敏电阻(温度升高时其电阻减小)，R为定值电阻．下列说法正确的是()A．原线圈两端电压的瞬时值表达式为u＝36sin 50πt(V)B．变压器原线圈的输入功率和副线圈的输出功率之比为1∶4C．R′处温度升高时，电流表的示数变大，电压表V2的示数变大D．电压表V2的示数为9 V4.一课外活动小组在一次活动中，用到的用电器上标有“36V 72W”字样，用电器工作时需使用变压器将220V的交变电压进行降压。

由于手边只有一个匝数比为5：1的变压器，不能直接使用。

经过讨论后，大家认为可在原线圈上加一个可变电阻进行调节，设计好的电路示意图如图甲所示。

当在ab两端间加上如图乙所示的电压后，用电器恰好能正常工作，则下列说法正确的是（）A．原线圈cd两点间的电压为220VB．在t=0．01s时，电压表的示数为0VC．通过原线圈中的电流为10AD．可变电阻R0上消耗的电功率为l6W5.如图所示，理想变压器的原线圈输入交变电压u＝U m sinωt，闭合开关S，电灯恰好正常发光．现将滑动变阻器滑片P向下移动，下列说法正确的是()A．理想电压表V示数变大B．理想电流表A示数变大C．变压器的输出功率变小D．副线圈的电流频率变小6.如图所示，一正弦交流电瞬时值为，通过一个理想电流表，接在一个理想变压器两端，变压器起到降压作用。

一． 正弦交流电1．如图14-1所示，当矩形线圈在匀强磁场中绕垂直于磁场方向的轴以角速度ω匀速转动时，线圈中的电动势e 、电流i 按正弦规律变化，即产生正弦交流电．2．正弦交流电的一般表达式： 1） 线圈中的瞬时感应电动势：()()m 00sin sin e E t NB S t ωϕωωϕ=+=+式中m E NB S ω=，为交流电感应电动势的最大值． 2） 电路中的电流：()()m0m 0sin sin E i t I t R rωϕωϕ=+=++ 式中mm E I R r=+，为交流电流的最大值． 3） 外电路的电压：()()m 0m 0sin sin E Ru t U t R rωϕωϕ=+=++式中m m E RU R r=+，为交流电压的最大值．3．正弦交流电最大值与有效值的关系：m m m ,,222E I UE I U ===． 二．三相交流电1．如图14-2所示，在磁场中有三个立成0120的构造完全相同的线圈同时转动，电路中就产生三个交变电动势，这样的发电机叫做三相交流发电机，发出的电流叫交流电．2．三相发电机内部三细线圈的两种接法：1）星形连接：如图14-3所示，三相中每个线圈的头A B C 、、分别引出三条线，为相线；每个线圈尾X Y Z、、连接在一起引出另一条线，为中性线．AO BO CO U U U 、、为相电压（相线与中性线之间的电压），AB BC CA U U U 、、为线电压（两相线之间的电压）．则线电压与相电压之间的关系为3U U =线相，线电流与相电流的关系为I I =线相．2）三角形连接：如图14-4所示，在三角形连接中，线电ab O'O NSRd图14-1ABCXYZ NS图14-2Z AAi ABCO AOU BOU COU 图14-3压与相电压之间的关系为U U =线相，相电流与线电流的关系为3I I =线相．三．交流电路1．纯电阻电路：交流电路中只有电阻的电路．瞬时的电流i ，电阻两端的电压u ，与电阻R 三者关系遵循欧姆定律．电流最大值m m U I R =，电流有效值UI R=． 电流与电压总是同相的．2．纯电感电路：交流电路中只有电感的电路．（变压器、镇流器等在不计直流电阻时即为纯电感性元件）．纯电感电路中电流位相落后于电压位相2π． 若电压m sin u U t ω=，则电流m sin 2i I t πω⎛⎫=-⎪⎝⎭，且mm LU I X =．式中2L X L f Lωπ==,叫做感抗，单位为Ω，f 为交流电的频率，L 为线圈的自感系数，它表征电感对交流电阻碍作用的大小．3．纯电容电路：交流电路中只有电容的电路． 纯电容电路中电流位相超前电压位相2π， 若电压m sin u U t ω=，则电流m sin 2i I t πω⎛⎫=+⎪⎝⎭，且mm CU I X =．式中12C X fC π=叫做容抗，单位为Ω，f 为交流电的频率，C 为电容器的电容，它表征电容对交流电阻碍作用的大小．四．整流——将交流电变为直流电的过程 1．半波整流半波整流电路如图14-5所示，为B 电源变压器，D 为二极管，R 是负载．对应原线圈中输入的交流电，副线圈两端有交变电压输出．设输出电压m sin ab u U t ω=，得其波形如图14-6所示．当0ab u >时，二极管导通，设正向电阻为零，则R ab u u =；当0ab u <时，0R u =，得如图14-7所示的波形．可知，R u 为强度随时间变化的交流电，也叫脉动直流电． 2．全波整流全波整流电路如图14-8所示，其实质是用两个二极管12D D 、分别完成半波整流从而实施全波整流．O 是变压器的中央抽头．由于二极管的单向导电性，12D D 、交替接通，在两种情形通过负载的电流方向总是相同的．如图图14-9为变压器副线圈或间的交变电压波形，图14-10为共载电阻上的电压波形．3．桥式整流如图14-11所示电路为桥式整流电流，它采用四个二极管桥式连接实现整流．桥式整流的波形跟全波整流的波形相似．四．滤波把脉动电流中的交流成分滤掉变成比较平稳的直流电，这一过图14-8 1D Ra b uOu 2D t图14-9OutRu 图14-10Oab1D 2D R3D 4D 图14-11图14-5BDRababu Ru tRu 图14-7Oabu t图14-6O程称为滤波．常见的有电容滤波、电感滤波和π型滤波．在图14-12、14-13、14-14中，经整流后输出的脉动直流电，在此作为滤波电路的输入电压．图14-12为电容滤波，大部分直流成分通过旁路电容C 被滤掉，流入负载电阻的电流变成一个较为平稳的直流电．图14-13为电感滤波，电感上由于较大的感抗，大部分交流成分将在线圈上，致使流过负载R 上的电流，以及加在R 上的电压变得较为平稳．图14-14为π型滤波，它把前两种滤波组合起来，使负载电阻上的电流和电压的平稳效果更好．五．电磁振荡1．电路中电容器极板上的电荷和电路中的电流及与它们相联系的电场和磁场作周期性变化的现象，叫做电磁振荡．能产生振荡电路的电路叫振荡电路．最简单的电磁振荡是由一个电容器和一个电感线圈组成的LC 电路．2．在电磁振荡中如果没有能量损失，振荡能永远持续下去，电路中振荡电流的振幅将保持不变，此为自由振荡．当电容器充电到电压U 时，电容器储存的电场能为 212C W CU =电感线圈的电流由零增到I 时，电线圈存在的磁场能为 212L W LI =3．电磁振荡中如果有能量损失，振荡电流的振幅将逐渐减小，这种振荡叫阻尼振荡． 4．电磁振荡完成一次周期性变化需要的时间叫周期，振荡电路中发生无阻尼电磁振荡的周期由振荡周期本身性质决定，其公式为2T LC π=六．电磁场和电磁波 1．麦克斯韦方程组电磁场满足的规律由如下方程决定，称为麦克斯韦方程组，其积分形式为()i SS D dS q ⋅=∑⎰内 （1）0SB d S ⋅=⎰（2）图14-12R脉动 直流电C脉动 直流电RL图14-13 脉动 直流电 R1C 2C L图14-14LS BE dl d S t∂⋅=-⋅∂⎰⎰（3）()LSDH dl J d S I t∂⋅=+⋅=∂⎰⎰传全 （4） 注释：⑴ 该方程组体现了麦克斯韦电磁理论的基本思想：变化的磁场会产生涡旋电场，变化的电场也会像传导电流一样产生涡旋磁场.因此变化的电场和磁场互相联系，互相激发从而形成统一的电磁场．⑵ 式（1）和式（3）中的电场由两部分叠加而成：一是电荷产生的静电场；二是变化磁场产生的感生电场，式（2）和式（4）中的磁场也是由两部分叠加而成的，即运动电荷（电流）产生的稳恒磁场和变化电场产生的磁场．⑶ 麦克斯韦方程组适用于一般的电磁场． 2．位移电流通过电场中某一截面的电通量对时间的变化率定义为通过该截面的位移电流，即tI ed ∂Φ∂=同时定义通过电场方向的单位面积的位移电流为位移电流密度，其方向为该处电位移矢量增量的方向，即tDJ d ∂∂=注释：⑴ 位移电流来源于变化的电场．⑵ 比较位移电流与传导电流的异同，如表14-1所示表14-1唯一电流与传导电流的异同比较项 传导电流 位移电流 相同点①都是客观存在，具有场的基本性质 ②就激发磁场而言，两种电流是等效的 不同点①电荷的宏观定向移动形成 ②只在导体中通过 ③在导体内可以产生焦耳热①由变化的电场激发，与导体的性质和种类无关 ②不依赖于介质，可存在于真空中 ③不产生焦耳热⑶ 全电流及全电流环路定律，位移电流与传导电流的总和称为全电流，即 d I I I +=位全, tDJ J ∂∂+=传全引入全电流概念后，有全电流永远连续的结论.全电流的环路定律为()LSDH dl J d S I t∂⋅=+⋅=∂⎰⎰传全 3．电磁波电场和磁场的方向彼此垂直，并且跟传播方向垂直，所以电磁波为横波． 电磁波在真空中的传播速度等于光在真空中的传播速度83.0010m s c =⨯．电磁波在一个周期的时间内传播的距离叫电磁波的波长．电磁波在真空中的波长为c cT fλ==4．电磁波的发射与接收如图14-15所示的振荡电路，线圈下部用导线接地（地线），线圈上部接到比较高的导线上（天线），无线电波就从这开放的电路中发射出去．如图14-16所示，电磁波的接收回路实际上是一个LC 串联电路，频率不同的无线电波都将在线圈L 中产生感应电动势，因接收回路产生的振荡电流受迫振荡，故当LC 回路的固有频率与某一电磁波的频率相同时，这个频率的电磁波在LC 回路中激发的振荡电流最强，也就从众多的电磁波信号中把这种电磁波挑选出来，这个过程就是调谐．【例题解析】例1 有一个矩形平面线圈，面积22S l =，匝数n ，总电阻0.5R ，此线圈在磁感应强度为B 的匀强磁场中绕对称轴匀速转动．开始转动时，线圈平面与磁力线垂直，线圈外部电路中，三个电阻器阻值相等，均为R ．二极管正向电阻为零，反向电阻无穷大．已知安培表的示数为I ，如图14-17所示，求：1） 线圈转动角速度ω．2） 写出线圈中感应电动势的时间表达式．3） 使线圈匀速转动时外力矩的大小．图14-15RRRωG图14-16图14-17解 （1）矩形线圈在磁场中匀速转动时，将产生交流电．在交流电的两个半周期内，两只二极管交替导通．因此，线圈外部电路的总电阻将不会改变，即1322R R R R =+=外 安培表的示数表示流经两并联电阻中一个电阻器的电流强度有效值．因此，外部电路总电流强度有效值应为2I ．因此，根据闭合电路欧姆定律，立即可得交变电动势的有效值：()24I R r IR ε=+=外 （1）则交流电动势的最大值为m 242IR εε== （2） 再根据法拉第电磁感应定律，线圈在磁场中匀速转动产生的感应电动势最大值为2m 2n B S n Bl εωω== （3） 联立式（1）、（2）、（3），得到线圈转动角速度24IR nBl ω=（2）根据题意，开始时（0t =）线圈平面与磁力线垂直，即0t =时线圈的感应电动势为零．所以感应电动势的时间表达式为m 24sin 42sin IR e t IR t nBl εω⎛⎫== ⎪⎝⎭（3）转动线圈在t 时刻受到的电磁力矩大小为()sin sin M m B mB t niS B t ωω=⨯==式中m 为线圈磁距，其大小为m niS =．这里i 是线圈中的的电流强度22sin 2e ei I t R r Rω===+外又因力矩平衡时，外力矩等于电磁力矩，所以222422sin sin 4sin IR M M I t nSB t nIBl t nBl ωω⎛⎫=== ⎪⎝⎭外例2如图14-18所示的电路中，简谐交流电源的频率50Hz f =，三个交流电表的示数相同，两个电阻器的阻值都是100Ω，求线圈的自感L 和电容器的电容C 的大小．解 以a 为节点，各支路中电流瞬时值123,,i i i 有关系123i i i =+又因为三个交流电表的示数相同，所以对应于123,,i i i 的三个电流矢量123,,I I I ，满足1231230I I I I I I -++===矢量关系如图14-19所示，图中各矢量间夹角均为23απ=．且图中2I 的位相超前3I ，这是因为含C 的支路和含L 的支路加在,a b 两点的电压相同．含C 支路的电流2i ，其位相超前,a b 间电压02π⎛⎫< ⎪⎝⎭；含L 支路的电流3i ，其位相落后于,a b 间电压02π⎛⎫<⎪⎝⎭，所以2i 位相超前()3i π<．设含C 支路的阻抗为2Z ，含L 支路的阻抗为3Z ，有()()2222321,Z R Z R L C ωω=+=+ 又因为两支路端点,a b 间电压相同，所以有关系式2233I Z I Z =RRL Ca b3i 2i 1i 50Hz1A 2A 3A 图14-18ααα1I -2I 3I 图14-19因23I I =，所以23Z Z =,即1L Cωω= （1） 设23,I I 与,a b 间的电压的位相差绝对值为23,ϕϕ，则 231tan ,tan L CR Rωϕϕω== （2） 利用式（1）得2323,tan tan 32αϕϕϕϕ==== （3）利用式（2）得()()1118.4μF 323330.55H 2C R fR RRL fωπωπ======例3 三个阻值都是R 的电阻按星形连接，三个阻值都是r 的电阻按三角形连接．若所加的三相交流电线电压相同，并且这两种方式的相电流也相同．试求：1） R r 为多少？2） 消耗的功率之比为多少？解 如图14-20所示的三个阻值均为R 的星形连接，所加线电压为l U ，流经各相的电流分别为,,a b c i i i ，有效值相等，均为a I ．如图14-21所示为三个阻值均为r 的三角形连接，按题意，所加线电压仍为l U ，流经各相的电流分别为,,ab bc ca i i i ，有效值相等，均为I ϕ．按题意，两种方式下的相电流相等，即 a I I ϕ=ablU lU cabi bc i cai r r r'ai 'bi'c i 图14-21l U ai b i ci RR RlU baclU lU 图14-20利用13,ll a U U UI I R R rϕϕ=== 得13R r =（2）设消耗在三个R 上的功率记为()P R ，消耗在三个r 上的功率记为()P r ，则 ()()223,3a P R I R P r I r ϕ==功率之比为()()2213a P R I R P r I r ϕ==例4 如图14-22所示，简谐交流电路中，电源提供的电压为U ，频率为f ，线圈电感L ，电阻阻值R ，求：1） 在,a b 间接入电容器C 之前，,L R 上的电压分别是多少？2） 在,a b 间接入电容器电容C 为多大时，电流表的示数最小？此值多大？解 1）接入电容器C 之前，回路中的电流I 满足()()22222U U U I ZR L R fL ωπ===++,L R 上的电压分别为RLCuAab图14-22RLC u Aab2i 1i i 图14-231I abU 图14-242I ϕabU L U RU 图14-25abU 1I 2I ϕI 图14-26()()22222,22L R fL U RU U I L U I R R fL R fL πωππ====++2）接入电容器C 之后，设,a b 间的电压为ab U ．利用矢量法，画出图14-23中ab u 和电流1i 的矢量ab U 和1I 的矢量图，如图14-24所示，以及2i 和ab u 的矢量2I 和ab U 的矢量图，如图14-25所示，再把12,,ab U I I 画于同一个矢量图，如图14-26所示．电流表中流经的电流I 满足22212122sin I I I I I ϕ=+-利用12,ab ab C RLU UI I Z Z == ()()222222tan 1sin ,,1tan 1C RL LLR Z Z R L CR L L R ωϕωϕωωϕωω=====+++⎛⎫+ ⎪⎝⎭ 代入得()()()()()()()()()222222222222222222222222222222112tan 1tan 12121C RL C RL I U Z Z Z Z C L U C R L R L R L L U C C R L R L L L U C R L R L R L ϕϕωωωωωωωωωωωωωωωωω⎡⎤=+-⎢⎥+⎢⎥⎣⎦⎡⎤⎢⎥=+-⎢⎥+++⎣⎦⎡⎤=+-⎢⎥++⎢⎥⎣⎦⎧⎫⎡⎤⎡⎤⎪⎪=-+-⎢⎥⎢⎥⎨⎬+++⎢⎥⎢⎥⎪⎪⎣⎦⎣⎦⎩⎭由此式得到()22L C R L ω=+时电流表中的示数最小．此值为()()222221L I UR L R L ωωω⎡⎤=-⎢⎥++⎢⎥⎣⎦例5 有一个电路如图14-27所示，电源的频率为f ，电压为U ，两电容分别为1C 与2C ，电流表的内阻不计．1） 试列出通过电流表的电流i 的表达式．2） 在120C C C +=（0C 为常数）的条件下，要使电流表读数I 达到极大，应如何选择12C C 、？ 3） 试列出2）中电流表读数I 达到极大时的表达式；当0220V,50Hz,25F U f C μ===且满足I 有极大条件时，I 的值等于多少？解 （1）电路的总电容由12111C C C =+，求得 1212C C C C C =+电路的容抗 12121122C C C X fC f C C ππ+==设电压u 的表达式为()m sin 2u U ft π=则电流i 的表达式为m sin 22i I ft ππ⎛⎫=+ ⎪⎝⎭纯电容电路中，i 的相位比u 超前2π． 所以m 12m 12sin 222sin 22C U i ft X C C f U ft C C πππππ⎛⎫=+ ⎪⎝⎭⎛⎫=+ ⎪+⎝⎭2）由120C C C +=得 201C C C =-Uf1C 2C A图14-27要使电流表读数I （I 的有效值）有极大值，需使1212C C C C +最大，把201C C C =-代入()()()101212101121010200101142C C C C C C C C C C C C C C C C C C -==--++-⎛⎫=-- ⎪⎝⎭当012C C =时，I 有极大值，此时022CC =． 3）电流表读数是i 的有效值，1）中已求出12m m 122C C I fU C C π=+，所以m 0m 242I I fC U π== 当0220V,50Hz,25F U f C μ===，且0122C C C ==，电流表的度数I 有极大值，其值'0m 0024224120.43AI fC U fC U fC U πππ====例6 如图14-28所示，电动势为=7.5V ε，内阻不计的蓄电池通过一个半波整流器为其充电．电路中晶体二极管的电流—电压特性关系为()000.20.1A ,0.5V 00.5V U U I U εε⎧-≥==⎨<=⎩当时，当时 uεdR 图14-28 ()i t t ωm 0i i -6π56π26ππ+526ππ+o 图14-29已知变压器次级输出端的开路电压为m sin u U t ω=，其中最大电压为m 16V U =，圆频率1100s ωπ-=，次级线圈电阻45r =Ω．试求：1） 画出电路中电流随时间的变化关系． 2） 确定在一个周期内电流通过电路的时间间隔． 3） 二极管在时刻00.805s t =时的电压． 4） 蓄电池充电电流的平均值． 提示：sin cos ϕϕϕ∆=-∆解 1）由题文给出的晶体二极管电流—电压特性关系，可以看出电流与电压的特性关系为线性关系，所以二极管导通时的电阻为()5d UR I∆==Ω∆ 导通时的方程为()()m 0sin d U t i t R r ωεε--=+解得电流随时间的变化关系：()()m 0m 0sin sin 0.32sin 0.160.32sin1000.16A d U t i t i t i t t R rωεεωωπ--==-=-=-+ 为了使()0i t >，得()1122166k t k ππωππ+<<+-即121150600100600k k t ++<<- 电流随时间的关系曲线，如图14-29所示． 2）一个周期内电流通过电路的时间间隔t ∆满足512663t ωπππ∆=-=解得 ()321 6.710s 3150t πω-∆===⨯ 3） 预求二极管在时刻0t 时的电压，可以从电流表达式中求出0t 时刻的电流，再求电压．()()000.32sin1000.160.32sin80.50.160.320.16A i t t ππ=-=-=-二极管在0t 时刻的电压为()()()0000.1650.5 1.3V d U t i t R ε=+=⨯+=4）蓄电池的充电电流对时间求平均，可以在一个周期内计算：()()()()()()562006565666111221120.32sin 0.160.32cos 0.162230.3250.16cos cos 26630.0349A T t I i t t i i T ππϕϕπππϕπϕπϕϕϕϕπππϕϕϕπππππ======∆=∆=∆⎡⎤=-∆=-∆-⨯⎢⎥⎣⎦⎛⎫=--⎪⎝⎭≈∑∑∑∑∑其中已利用t ϕω=．例7 为测量交流电压，使用如图14-30所示的电路，电压计是已标定的动圈磁电式仪表，指示加在电压计输入端交流电压()u t 的有效值．二极管及电源的电阻与测量仪表的电阻相比可以忽略．1） 如果在输入端输入100V 的直流电压（指电压的平均值），电压计的示数是多少？2） 如果在输入端加的电压除有效值为50V 的交流成分外还有50V 恒定电流成分，电压计示数将是多少？ 解 （1）直流电压平均值为0U ，那么max02U U π=，而交流的有效值与最大值关系max2U U =，电压计指示加在其两端电压有效值，故示数0V 100V 111V 2222U U ππ⨯==≈． 2）由题给条件，输入端所加电压()()50502cos V u t t ω=+，经整流，输入电压计两端的电压()V 50502sin V u t t ω=+求出这个电压的有效值U ，即为电压计示数．由于对称，我们可在0π这半个周期内用微元法进行计算，根据交流有效值定义，有图14-30221i U u t R Rπω=∆∑，式中,t n n πω∆=→∞，则 ()2222150502cos50lim 122cos 2cos nn i U ni i n n n πππππ→∞==+⎡⎤⎛⎫⎛⎫=++ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦∑∑第一项和为 1limnn i n ππ→∞==∑第二项和为2222lim[coscos 2cos 3cos 2cos cos 2cos ]2222sin cos 14422lim sin 2n n nn n nn n n n n n n n n n n n ππππππππππππππππ→∞→∞⎛⎫⎛⎫⎛⎫+++++⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫⎛⎫++++++ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫+ ⎪⎝⎭=项项sin sin 144lim sin 2110n n n n n n nπππππ→∞⎛⎫+ ⎪⎝⎭-=-=第三项和为2222222222lim[cos cos 2cos 3cos 2cos cos 2cos ]222222n n nn nn n n n n n n n πππππππππππππ→∞⎛⎫⎛⎫⎛⎫+++++⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫⎛⎫++++++ ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭==项项于是可得502V U =，电压计示数应为70.7V ．例8 为了用一个电压为5V U =的大功率电源给电动势12V ε=的蓄电池充电，用电感()1H L L =的电感线圈、二极管D 和自动开关K 组成电路，如图14-31所示．开关K 可以周期性的自动接通和切断电路，接通和切断的时间120.01s τττ===，蓄电池和电源内阻、开关K 的接触电阻、二极管的正向电阻均可忽略．求蓄电池充电时的平均电流为多大？解 当自动开关闭合时，大功率电源、电感与开关构成回路．电感上的感应电动势与电源的电压U 之和必为零．所以电感电动势也为常量U ，根据表达式IU Lt∆=∆ 意味着电流均匀变化（即线性变化）．由此式得到()010.05A UI t LUI Lτ∆=∆==0I 为开关断开瞬时的电流．开关断开后，二极管接通．由于电感的存在，电流逐渐减小，感应电动势改变符号．感应电动势满足关系式U εε+=自()7V U εε=-=自仍然是一个常数，所以通过线圈的电流将线性减少．由于U U ε->电流下降的速度比在时间1τ中电流增长速度要快．因此，电流降到零时开关还未闭合，但一旦电流变为零，二极管即断流．通过线圈的电流图如图14-32所示，利用平均电流012I ，可以写出流经蓄电池的电量图14-32II nt t2τ1τOεKLD U图14-31()22100111222n U Uq I t I U L U ττεε∆===-- 其中n t 为电流流向蓄电池的时间．因此充电平均电流为：()21224q q U I L U ττττε∆∆===+-平例9 如图14-33所示，二极管1D 和2D 都是理想的，两个直流电源1E 和2E 的电动势都是0 1.5V E =，其内阻不计，自感线圈L 的直流电阻不计．最初，开关S 断开，电容器的电压为()000AB U U U =>，闭合S 且系统达到平衡以后，电容器上的电压变为'1V AB U =-，试求0U ．解 对于电容器的一次放电—充电过程（即前述的半个振荡周期的过程），过程中仅有一个二极管导通，电流也只能从某一对应的电源流过，且此电流方向与电源电动势方向相反．由此，振荡电路中的能量将有一部分被电源吸收（比如转化为化学能而储存于电源之内），这一吸收量为此过程中通过电源的电量Q 与电源电动势0E 的乘积，另一方面，又注意到此过程的初、末状态电路中的电流均为零，即此时振荡电路的L 中不储存能量而全部储存于电容中，设此过程初状态时电容器电压的大小为1U ，末状态时电容器电压的大小为2U ，则由电容器的储能公式知此过程中电容器储能的减少量为22121122CU CU ⎛⎫-⎪⎝⎭，故应有221201122CU CU E Q -= （1） 1） 对于系统达到最后稳定前的半个振荡周期，设电容器的极性发生了改变，则应有12Q CU CU =+代入（1）式有()()()121201212C U U U U E C U U +-=+ 所以 12023V U U E -==LS1E 2E 1D 2D CA B图14-33对于'1V AB U =-，则AB U 的初值0U 可取4V,7V,10V,13V,+-+-由于还有一条件00U >，则AB U 的初值0U 只能为4V,10V,16V,+++即 ()046V U n =+ ()0,1,2,n =2） 对于系统达到最后稳定前的半个振荡周期，设电容器的极性未发生了改变，则应有12Q CU CU =-代入（1）式有()()()121201212C U U U U E C U U +-=- 12023V U U E +==对于'1V AB U =-，则AB U 的初值0U 可取1V,2,5V,8V,11V,14V,--+-+-由于还有一条件00U >，则AB U 的初值0U 只能为5V,11V,17V,+++得 ()056V U n =+ ()0,1,2,n =综合以上的1）和2）可得()()()046V,0,1,2,56V n U n n +⎧⎪==⎨+⎪⎩例10 如图14-34所示，电容12C C C ==，最初两电容器分别带有电荷量120Q Q Q ==，线圈的自感系数为L ，整个电路中的电阻均忽略不计．1） 若先闭合1K ，则电路中将产生电磁振荡，振荡中，1C 带电荷量的最大值为多少？2） 若接着再闭合2K ，1C 上的带电荷量的最大值有无变2C 1C L1K 2K 图14-34化？如有，则变化情况如何？解 （1）仅闭合1K 时，相当于1C 与2C 串联后作为一个电容与L 组成的LC 振荡电路，显然两电容器最初的带电量0Q 也就是以后振荡过程中每个电容器上带电荷量的最大值．（2）在闭合1K 后再闭合2K ，即在原电路中已发生振荡的情况下，在其振荡过程中闭合2K ，则2K 闭合的时刻在一个原振荡周期中处于不同位置，将产生不同的结果．若2K 闭合时，原振荡电路中的振荡电流恰好为零，则此时原电路中1C 与2C 均储存有电场能202Q C，2K 闭合后2C 被短路而1C 与L 组成新的LC 振荡电路继续发生振荡（振荡周期变为原周期的2倍），这样，在以后振荡中1C 的带电荷量的最大值就是0Q ，即1C 电荷量的最大值不变．若2K 闭合时原电路中振荡电流恰为最大值，则此时原电路中的全部能量（总值为220022Q Q C C⨯=）都储存于电感L 所形成的磁场中，而闭合2K 后的振荡电路仅由L 与1C 组成，故当磁场能全部转化为电场能时，1C 的带电荷量'Q 应满足2'202Q Q C C= 即 '02Q Q ='Q 也就是在以后的振荡过程中，1C 带电荷量的最大值．若2K 闭合时，原电路中的振荡电流既非零也非最大值，则此时1C 中的电场能和L 中的磁场能之和将小于原有总能量20Q C而大于此值的一半（2C 中此时储存有与1C 中相等的能量，此二者之和必小于总能量），则以后的振荡过程中，1C 带电荷量的最大值也应介于02Q 与0Q 之间．综合以上所述可见，闭合2K 后，1C 上带电荷量的最大值可能有变化也可能没有变化，其带电荷量的最大值'Q 的取值范围是'002Q Q Q ≤≤例11 如图14-35所示，已知三个电容器的电容123,,C C C ，线圈电感L ，电阻R ，电源电动势ε，电源内阻不计．开始时，开关K 置于A 点，并达平稳．电源对电容器12,C C 充电．求：1） 电容器12,C C 上电压各为多少？2） 将开关K 扳至B 点，设刚接B 点的时刻为0t =，则线圈中第一次电流达最大时的时刻t 为何值？此时电容13,C C 上的电压各为多少？线圈中流过的最大电流m I 为多大？3） 电容器3C 极板上电压绝对值首次达到最大值的时刻t 为何值？此时流过线圈的电流为多大？电容器3C 上带电量为多大？解 （1）开关K 置于A 点达平衡，电容器12,C C 串联，则12,C C 上的电压为12212112C C C U C C C U C C εε=+=+（2）当开关K 扳至B 点后，两电容器13,C C 和线圈L 构成振荡回路，13C C L 振荡系统，不管其初始条件如何，其固有频率和固有周期为：131313131312C C LC C C L C C L T C C ωπ+===+初始时刻()0t =回路中电流为零，当电流第一次达最大时，一定有131342C C LT t C C π==+设此时电容器13,C C 上带电量为1q 和3q （正负极如图中标出），因初始时电容器13,C C 相邻的极板上的总电量为常量，所以εRK L1C 2C 3C AB图14-351131C q q CU +=又因为在4Tt =时电流达最大，因此此时线圈上电动势为零，所以两电容器上的电压13'',C C U U 必等于 13''3113C C q q U U C C ===即1131''131313C C C CU q q U U C C C C +===++ 代入1C U()()13''121213C C C C U U C C C C ε==++因为此时电流最大，可利用振荡过程中电磁能守恒求出这个最大电流m I11322'2'2m 11311112222C C C LI C U C U C U =-- 解得()132m 1213C C C I C C L C C ε=++（3）在振荡回路中，从1C 开始放电，电流从零逐渐增大，然后达最大，再逐渐变小，直至到零．在这整个过程中，电容器3C 一直被充电．所以，振荡经半个周期时，即2Tt =时，电容器3C 上所带电量最大，3C 上的电压值也最大．此时通过线圈的电流0I =．如果要找出电容器上所带的最大电量3m q 或最大电压()3mC U 可以采取两种方法处理：○1电磁能守恒．因此时电流为零，线圈中所储磁能为零，则能量守恒方程写为 ()112213m23m1311222C C C U q q C U C C -=+解得()()1233m 12132C C C q C C C C ε=++○2求出流经线圈的电流达最大（即m I I =）时，1C 上的带电量10q ，当13C C L 回路振荡时，1C 上的电量将以10q 为基准（平衡点）上下摆动，电量的摆动幅度为1110C CU q -，所以1C 上带电量的最小值（代数值）为()110110C q C U q --．由此可得3C 上的最大带电量()1113m 1101101102C C C q C U q C U q C U q ⎡⎤⎡⎤=---=-⎣⎦⎣⎦其中10q 满足1'101C q CU =代入得()()111'12313m 111312132221C C C C C C C q C U U C U C C C C C C ε⎛⎫⎡⎤=-=-= ⎪⎣⎦+++⎝⎭例12 如图14-36中， A 和B 是真空中的两块面积很大的平行金属板、加上周期为T 的交流电压，在两板间产生交变的匀强电场．己知B 板电势为零，A 板电势U A 随时间变化的规律如图14-37所示，其中U A 的最大值为的U 0，最小值为一2U 0．在图14-36中，虚线MN 表示与A 、B 扳平行等距的一个较小的面，此面到A 和B 的距离皆为l ．在此面所在处，不断地产生电量为q 、质量为m 的带负电的微粒，各个时刻产生带电微粒的机会均等．这种微粒产生后，从静止出发在电场力的作用下运动．设微粒一旦碰到金属板，它就附在板上不再运动，且其电量同时消失，不影响A 、B 板的电压．己知上述的T 、U 0、l ，q 和m 等各量的值正好满足等式20222163⎪⎭⎫⎝⎛=T m q U l若在交流电压变化的每个周期T 内，平均产主320个上述微粒，试论证在0t =到2t T =这段时间内产生的微粒中，有多少微粒可到达A 板（不计重力，不考虑微粒之间的相互作用）．l lMNAB图14-36-T U A U 0-2U 0-T /2 0 T/2 T 3T/2 2T t解 在电压为0U 时，微粒所受电场力为0/2U q l ，此时微粒的加速度为00/2a U q lm =．将此式代入题中所给的等式，可将该等式变为203162T l a ⎛⎫= ⎪⎝⎭（1）现在分析从0到/2T 时间内，何时产生的微粒在电场力的作用下能到达A 板，然后计算这些微粒的数目．在0t =时产生的微粒，将以加速度0a 向A 板运动，经/2T 后，移动的距离x 与式（1）相比，可知20122T x a l ⎛⎫=> ⎪⎝⎭（2）即0t =时产生的微粒，在不到/2T 时就可以到达A 板．在A 0U U =的情况下，设刚能到达A 板的微粒是产生在1t t =时刻，则此微粒必然是先被电压0U 加速一段时间1t ∆，然后再被电压02U -减速一段时间，到A 板时刚好速度为零．用1d 和2d 分别表示此两段时间内的位移，1v 表示微粒在1t ∆内的末速，也等于后一段时间的初速，由匀变速运动公式应有21011()2d a t =∆ （3）210202(2)v a d =+- （4）又因101v a t =∆， （5） 12d d l +=， （6）112Tt t +∆=， （7） 由式（3）到式（7）及式（1），可解得12Tt =， （8） 这就是说，在A 0U U =的情况下，从0t =到/4t T =这段时间内产生的微粒都可到达A 板（确切地说，应当是/4t T <）．为了讨论在/4/2T t t <≤这段时间内产生的微粒的运动情况，先设想有一静止粒子在A板附近，在A 02U U =-电场作用下，由A 板向B 板运动，若到达B 板经历的时间为τ，则有2012(2)2l a τ=根据式（1）可求得3124T τ=⋅ 由此可知，凡位于MN 到A 板这一区域中的静止微粒，如果它受02U U =-的电场作用时间大于τ，则这些微粒都将到达B 板．在/4t T =发出的微粒，在A 0U U =的电场作用下，向A 板加速运动，加速的时间为/4T ，接着在A 02U U =-的电场作用下减速，由于减速时的加速度为加速时的两倍，故经过/8T 微粒速度减为零．由此可知微粒可继续在A 02U U =-的电场作用下向B 板运动的时间为11133128824T T T T τ=-==⋅由于1ττ>，故在/4t T =时产生的微粒最终将到达B 板（确切地说，应当是/4t T <），不会再回到A 板．在t 大于/4T 但小于/2T 时间内产生的微粒，被A 0U U =的电场加速的时间小于/4T ，在A 02U U =-的电场作用下速度减到零的时间小于/8t T =，故可在A 02U U =-的电场作用下向B 板运动时间为11128T T ττ'>-=所以这些微粒最终都将打到B 板上，不可能再回到A 板．由以上分析可知，在0t =到/2t T =时间内产生的微粒中，只有在0t =到/4t T =时间内产生的微粒能到达A 板，因为各个时刻产生带电微粒的机会均等，所以到达A 板的微粒数为1320804N =⨯= （9） 例13 锯齿形电源对应的RC 串联暂态过程。

复习备考建议1．直流电路的考查一般以实验题为主，单独考查的角度主要是动态电路分析和含容电路分析，或与电磁感应相结合．交变电流考查重点是理想变压器及相关知识，难度适中．2．产生感应电流的条件、楞次定律、右手定则、法拉第电磁感应定律的基本应用，往往以选择题形式结合图象、电路、历史中的著名实验、现代科技中的应用等创设新情景，总体难度不大．计算题一般考查电磁感应定律的应用，与力学问题结合时一般是匀速或静止时的平衡问题，较简单．电磁感应与动量知识的结合可能是新的考查点，应引起重视．第8课时 直流电路与交流电路 考点直流电路分析 1．电容器的特点(1)只有当电容器充、放电时，电容器所在支路中才会有电流，当电路稳定时，电容器所在的支路相当于断路．(2)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，电容器两端的电压为与之并联的电阻两端的电压．2．1个定律、2个关系(1)闭合电路欧姆定律：I ＝E R ＋r. (2)路端电压与电流的关系：U ＝E －Ir .(3)路端电压与负载的关系：U ＝IR ＝R R ＋r E ＝11＋r RE ，路端电压随外电阻的增大而增大，随外电阻的减小而减小． 3．动态分析3法方法1：程序法R 局――→增大减小R 总――→增大减小I 总＝E R 总＋r ――→减小增大U 内＝I 总r ――→减小增大U 外＝E －U 内――→增大减小确定U 支、I 支．方法2：结论法——“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．方法3：极限法因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零，再去讨论．例1 (2019·宁夏银川市六盘山上学期期末)在如图1所示的电路中，E 为电源，电源内阻为r ，L 为小灯泡(灯丝电阻可视为不变)，电压表为理想电压表，R 1、R 2为定值电阻，R 3为滑动变阻器，将滑动变阻器的滑片向上移动，则( )图1A ．电压表的示数变大B ．小灯泡L 消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大答案 B解析 滑动变阻器的滑片向上移动，则接入电路的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中电流减小，故R 1两端的电压减小，电压表的示数变小，故A 错误；由并联电路的电流规律可知，流过灯泡L 的电流一定减小，故由P ＝I 2R 可知，小灯泡L 消耗的功率变小，故B 正确；因电路中电流减小，故电源内阻的电压减小，路端电压增大，同时R 1两端的电压减小，故并联电路部分电压增大，则流过R 2的电流增大，故C 、D 错误． 变式训练1．(2019·重庆市一诊 )利用如图2所示电路可测量待测电阻R x 的阻值．定值电阻R 1、R 2阻值已知，闭合电键S ，调节电阻箱接入电路阻值为R 3时，电流表示数为零，则R x 阻值等于( )图2A ．R 2 B.R 1R 2R 3C.R 1R 3R 2D.R 3R 2R 1答案 D 解析 根据串并联电路特点及欧姆定律可知：I 1(R 1＋R 2)＝I 2(R x ＋R 3)，由于电流表示数为零，则说明G 两端的电势相等，则一定有：I 1R 1＝I 2R 3；两式联立可得：R x ＝R 3R 2R 1，故选D. 例2 (2019·辽宁沈阳市质量检测(一))某同学将一闭合电路电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标系中，如图3中的a 、b 、c 所示，则下列判断正确的是( )图3A ．直线a 表示电源内部的发热功率随电流I 变化的图线B ．曲线b 表示电源的总功率随电流I 变化的图线C ．曲线c 表示电源的输出功率随电流I 变化的图线D ．电源的电动势E ＝3 V ，内电阻r ＝2 Ω答案 C解析 由电源消耗总功率和电源内部消耗功率表达式P E ＝EI ，P r ＝I 2r 可知，a 是直线，表示的是电源消耗的总功率P E ，b 是抛物线，表示的是电源内电阻上消耗的功率P r ，c 表示外电阻的功率即为电源的输出功率P R ＝EI －I 2r ，所以A 、B 错误，C 正确；由题图可知，当短路时电流为2 A ，总功率P E ＝EI ＝6 W ，则可知电动势为：E ＝3 V ，则r ＝E I ＝32Ω＝1.5 Ω，故D 错误．变式训练2．(2019·福建厦门市模拟)如图4所示，电源电动势为E ，内阻为r ，电路中的R 2、R 3分别为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其阻值随光照强度增大而减小)．当电键S 闭合时，电容器中一带电微粒恰好处于静止状态，下列说法中正确的是( )图4A ．只逐渐增大R 1的光照强度，电阻R 0消耗的电功率变大，电阻R 3中有向上的电流B ．只调节电阻R 3的滑动端P 2向上端移动，电源消耗的功率变大，电阻R 3中有向上的电流C ．只调节电阻R 2的滑动端P 1向下端移动，电压表示数变大，带电微粒向下运动D ．若断开电键S ，电容器所带电荷量变大，带电微粒向上运动答案 A解析 只逐渐增大R 1的光照强度，R 1的阻值减小，总电阻减小，总电流增大，电阻R 0消耗的电功率变大，R 2两端的电压变大，电容器两端的电压增大，电容器充电，电容器所带电荷量变大，所以R 3中有向上的电流，故A 正确；电路稳定时，电容器相当于断路，只调节R 3的滑动端P 2向上端移动时，对电路没有影响，故B 错误；只调节R 2的滑动端P 1向下端移动时，与电容器并联部分的电阻变大，所以电容器两端的电压变大，电场力变大，带电微粒向上运动，故C 错误；若断开电键S ，电容器放电，电容器所带电荷量变小，电容器两端电压变小，两极板间电场变小，带电微粒所受电场力减小，合力向下，则带电微粒向下运动，故D 错误． 考点交变电流的产生及描述1．交变电流的产生 线圈绕垂直于磁场方向的轴匀速转动． 2．线圈通过中性面时的特点(1)穿过线圈的磁通量最大；(2)线圈中的感应电动势为零；(3)线圈每经过中性面一次，感应电流的方向改变一次．3．交变电流“四值”的应用(1)最大值：E m ＝nBSω，分析电容器的耐压值；(2)瞬时值：E ＝E m sin ωt (从中性面开始计时)，计算闪光电器的闪光时间、线圈某时刻的受力情况；(3)有效值：电表的读数及计算电热、电功、电功率及保险丝的熔断电流；(4)平均值：E ＝n ΔФΔt，计算通过电路横截面的电荷量． 例3 (多选)(2019·安徽皖江名校联盟摸底大联考)图5所示为交流发电机发电的简易原理图，n 匝矩形线圈的面积为S ，整个装置处在磁感应强度大小为B 、方向竖直向下的匀强磁场中，已知线圈的总电阻为r ，通过电刷与定值电阻R 相连接，与定值电阻并联一理想的交流电压表，现矩形线圈绕中心轴线OO ′以恒定的角速度ω匀速转动．t ＝0时刻线圈处在中性面．下列说法正确的是( )图5A ．t ＝0时刻流过定值电阻的电流方向向左B ．线圈中产生感应电动势的瞬时值表达式为e ＝nBSωsin ωt (V)C ．线圈转动的过程中，电压表的读数为nBSωR R ＋rD ．从t ＝0时刻起，线圈转过60°角时流过定值电阻的瞬时电流为3nBSω2(R ＋r )答案 BD解析 t ＝0时刻线圈与磁场方向垂直，即线圈的速度与磁场方向平行，因此t ＝0时感应电动势为零，感应电流为零，A 错误；从中性面开始计时，感应电动势随时间按正弦规律变化，且最大感应电动势E m ＝nBSω，所以感应电动势的瞬时值表达式为e ＝nBSωsin ωt (V)，B 正确；线圈转动的过程中，最大感应电动势E m ＝nBSω，则产生的感应电动势的有效值为E ＝ 22nBSω，因此电压表的示数为U ＝2R 2(R ＋r )nBSω，C 错误；线圈从t ＝0开始转过60°角时，瞬间电流为i ＝e R ＋r ＝nBSωsin π3R ＋r ＝3nBSω2(R ＋r )，D 正确． 变式训练3．(2019·贵州贵阳市一模)如图6甲为某品牌电热毯的简易电路，电热丝的电阻为R ＝484 Ω，现将其接在u ＝2202sin 100πt (V)的正弦交流电源上，电热毯被加热到一定温度后，温控装置P 使输入电压变为图乙所示的波形，从而进入保温状态，若电热丝的电阻保持不变，则保温状态下，理想交流电压表V 的读数和电热毯消耗的电功率最接近下列哪一组数据( )图6A ．220 V 、100 WB ．156 V 、50 WC ．110 V 、25 WD ．311 V 、200 W答案 B解析 由题图象可知温控装置P 输入的交变电流的周期T ＝2×10－2 s ；可分为0～T 2和T 2～T 两段，根据有效值的定义可得⎝⎛⎭⎫U m 22R ×T2＋0＝U 2R ×T ，解得U ＝U m 2≈156 V ，电热毯在保温状态下消耗的电功率为P ＝U 2R＝50 W ，故B 正确． 4.(多选)(2019·山东德州市上学期期末)如图7所示，匀强磁场的磁感应强度大小为 1 T ，单匝正方形导线框的边长为 1 m ，总电阻为 1 Ω ，开始时处于位置Ⅰ，现用外力使导线框绕ab 边匀速转过 180° 至位置Ⅱ，转动的角速度为 π rad/s ，则在此过程中以下说法正确的是( )图7A ．通过导线横截面的电荷量为零B ．通过导线横截面的电荷量为 2 CC ．外力做功为π22J D ．外力做功为π24J 答案 BC解析 通过导线横截面的电荷量q ＝ΔΦR ＝2BL 2R ＝2×1×121C ＝2 C ，选项A 错误，B 正确；E m ＝BωS ＝1×π×12 V ＝π V ，则外力做功W ＝E 2R t ＝⎝⎛⎭⎫π221×ππ J ＝π22 J ，选项C 正确，D 错误． 5．(多选)(2019·广西桂林等六市第一次联合调研)如图8甲所示，标有“220 V 40 W ”的灯泡和标有“20 μF 360 V ”的电容器并联到交流电源上，V 为理想交流电压表，交流电源的输出电压如图乙中正弦曲线所示，闭合开关S.下列判断正确的是( )图8A ．电容器会被击穿B ．交流电源的输出电压的有效值为220 VC ．t ＝T 2时刻，V 的示数为零D ．t ＝T 2时刻，通过灯泡的电流为零 答案 BD解析 由题图可知交流电压的最大值为220 2 V ≈311 V ，小于电容器的击穿电压，故电容器不会被击穿，故A 错误；由题图乙可知，交流电压的有效值为22022V ＝220 V ，故B 正确；交流电压表的示数为有效值，则t ＝T 2时刻，电压表的示数为220 V ，故C 错误；t ＝T 2时刻，灯泡两端电压的瞬时值为0，通过灯泡的电流的瞬时值为0，故D 正确．考点变压器与远距离输电1．理想变压器的基本关系式(1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2. (3)电流关系：只有一个副线圈时I 1I 2＝n 2n 1. 2．动态分析的两种情况(1)负载电阻不变，讨论变压器原、副线圈两端的电压、电流、电功率等随匝数比的变化情况．(2)匝数比不变，讨论变压器原、副线圈两端的电压、电流、电功率等随负载电阻的变化情况．3．四点说明(1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．(3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值．4．输电线路功率损失的计算方法(1)P 损＝P －P ′，P 为输送的功率，P ′为用户所得功率．(2)P 损＝I 线2R 线，I 线为输电线路上的电流，R 线为输电线路的总电阻．(3)P 损＝(ΔU )2R 线，ΔU 为在输电线路上损失的电压，R 线为线路总电阻． (4)P 损＝ΔU ·I 线，ΔU 为在输电线路上损失的电压，I 线为输电线路上的电流．例4 (2019·安徽A10联盟开年考)如图9甲所示，电阻不计的矩形导体线圈固定在水平桌面上，线圈的匝数n ＝100，所围成矩形的面积S ＝0.4 2 m 2，垂直于线圈平面的匀强磁场磁感应强度随时间按如图乙所示的正弦规律变化．在线圈的右边接一含有理想变压器的电路，变压器原、副线圈的匝数比为n 1︰n 2＝2︰1，灯泡L 标有“36 V 18 W ”字样，电流表和电压表均为理想交流电表．调节滑动变阻器R 的滑片，当电流表示数为0.8 A 时，灯泡L 刚好正常发光，则( )图9A ．电压表的示数等于40 2 VB ．定值电阻R 0的阻值为5 ΩC ．在0～1.57×10－2 s 的时间内，通过小灯泡L 的电荷量为7.85×10－3 CD ．当滑动变阻器R 的滑片向下滑动时，电流表的示数变大，电压表的示数变小答案 B解析 矩形导体线圈中产生的感应电动势的最大值为E m ＝nB m S2πT ，解得E m ＝80 2 V ，电压表的示数为U ＝n 2E m 2n 1，解得U ＝40 V ，选项A 错误；定值电阻R 0两端的电压U 0＝U －U L ＝4 V ，定值电阻R 0的阻值为R 0＝U 0I＝5 Ω，选项B 正确；在0～1.57×10－2 s 的时间内，通过小灯泡的电流有向上和向下的过程，所以通过小灯泡L 的总的电荷量为零，选项C 错误；当滑动变阻器R 的滑片向下滑动时，电流表的示数变大，电压表的示数不变，选项D 错误． 变式训练6.(多选)(2019·山东日照市3月模拟)教学用发电机能够产生正弦式交变电流．利用该发电机通过理想变压器向用电器供电，电路如图10所示．副线圈的匝数可以通过滑动触头Q 来调节，副线圈两端连接定值电阻R 0、灯泡L 和滑动变阻器R ，P 为滑动变阻器的滑片，原线圈上连接一只理想交流电流表A ，闭合开关S ，电流表的示数为I ，则( )图10A ．仅增大发电机线圈的转速，I 增大B ．仅将P 向上滑动，I 增大C ．仅将Q 向上滑动，I 增大D ．仅将开关S 断开，I 增大答案 AC解析 仅增大发电机线圈的转速n ，则角速度ω＝2πn 增大，则最大感应电动势E m ＝NBSω增大，则电动势的有效值增大，由于原、副线圈匝数不变，故副线圈两端电压增大，则副线圈电流增大，根据I 1I 2＝n 2n 1可知原线圈电流I 增大，故选项A 正确；仅将P 向上滑动，则副线圈总电阻增大，则副线圈电流减小，根据I 1I 2＝n 2n 1可知原线圈电流I 减小，故选项B 错误；仅将Q 向上滑动，则副线圈的匝数增大，由于原线圈两端电压不变，则根据U 1U 2＝n 1n 2可知，副线圈两端电压增大，则副线圈电流增大，根据I 1I 2＝n 2n 1可知原线圈电流I 增大，故选项C 正确；仅将开关S 断开，则副线圈总电阻增大，由于原、副线圈电压均不变，则副线圈电流减小，根据I 1I 2＝n 2n 1可知原线圈电流I 减小，故选项D 错误． 7.(2019·湖北恩施州2月教学质量检测)在如图11所示的电路中，变压器为理想变压器，原、副线圈的匝数比为1︰2，三个定值电阻的阻值相同，电压表为理想交流电表．现在a 、b 端输入正弦式交变电流，电键S 断开时，电压表的示数为U 1，电键S 闭合后，电压表的示数为U 2，则U 1U 2的值为( )图11A.23B.32C.35D.53答案 D解析 设ab 端输入的电压有效值为U ，当电键S 断开时，原线圈两端的电压为U 12，副线圈中的电流为U 12R ；原线圈中的电流为U 1R ，则U ＝U 12＋U 1＝3U 12；当电键S 闭合时，原线圈两端的电压为U 22，副线圈中的电流为U 2R ，原线圈中的电流为2U 2R ，则U ＝U 22＋2U 2＝5U 22；解得U 1U 2＝53，故选D. 例5 (多选)(2019·广东深圳市4月第二次调研)中国特高压远距离输电技术已成为国际标准，使“煤从空中走、电送全中国”成为现实．如图12为远距离输电示意图，发电厂输出电压U 1＝104 V ，输出功率P 1＝109 W ，两个理想变压器的匝数比分别为n 1∶n 2＝1∶100、n 3∶n 4＝100∶1，输电线总电阻r ＝50 Ω.则( )图12A ．U 4＝U 1B ．I 4＝I 1C ．通过电阻r 的电流I 2＝2×104 AD ．电阻r 损耗的电功率为5×107 W答案 BD解析 I 1＝P 1U 1＝1×105 A ，根据I 1I 2＝n 2n 1可得，I 2＝n 1n 2I 1＝1100×105 A ＝103 A ，则通过电阻r 的电流为103 A ，故C 错误；电阻r 两端的电压为U r ＝I 2r ＝103 A ×50 Ω＝5×104 V ，则U 3＝U 2－U r ＝106 V －5×104 V ＝9.5×105 V ，U 4＝n 4n 3U 3＝1100×9.5×105 V ＝9.5×103 V ，则U 4≠U 1，故A 错误；由于I 2＝I 3，I 4＝n 3n 4I 3＝1001×103 A ＝105 A ，则I 4＝I 1，故B 正确；电阻r 损耗的功率P r ＝I 22r ＝(103)2×50 W ＝5×107 W ，故D 正确．变式训练8．(多选)(2019·广东清远市期末质量检测)如图13所示，一个小型水电站，其交流发电机的输出电压U 1一定，通过理想升压变压器T 1和理想降压变压器T 2向远处用户供电，输电线的总电阻为R .T 1的原、副线圈匝数分别为n 1、n 2，输入电压和输入功率分别为U 1和P 1，输出电压和输出功率分别为U 2和P 2；T 2的原、副线圈匝数分别为n 3、n 4，输入电压和输入功率分别为U 3和P 3，输出电压和输出功率分别为U 4和P 4.下列说法正确的是( )图13A ．当用户的用电器增加时，U 2、U 3、U 4均变小B ．输电线的总电阻R 两端的电压等于(U 2＋U 3)，且随用户的用电器增加而增加C ．输电线上损失的功率为P 32R U 32，且随用户的用电器增加而增加 D ．要减小线路的损耗，应增大n 2n 1，同时增大n 3n 4答案 CD解析 交流发电机的输出电压U 1一定，根据U 1U 2＝n 1n 2，知U 2不变，故A 错误；输电线的总电阻R 两端的电压等于(U 2－U 3)，随用户的用电器增加，由于输电线上的电流会增大，则输电线R 上的电压增加，选项B 错误；输电线上的电流I ＝P 3U 3，则输电线上损失的功率为P 损＝I 2R ＝P 32R U 32，且随用户的用电器增加，输电线上的电流会增大，则输电线R 上损失的功率增加，选项C 正确；输送功率一定时，根据P ＝UI 和P 损＝I 2R 知，要减小线路的损耗，应增大输送电压，又U 1一定，根据U 1U 2＝n 1n 2知，所以应增大n 2n 1；U 3＝U 2－IR ，U 2增大，I 2减小，所以U 3增大，用户电压不变，根据U 3U 4＝n 3n 4知，应增大n 3n 4，故D 正确． 专题突破练级保分练1．(2019·河北“五个一名校联盟”第一次诊断)图1所示为一交流电电流随时间变化的图象，此交流电电流的有效值为( )图1A ．7 AB ．5 AC ．3.5 2 AD ．3.5 A答案 B解析 根据有效值的定义有：(42)2R ×0.01×2＋(32)2 R ×0.01×2＝I 2R ×0.04，解得I ＝5 A ，故选B.2．(2019·浙江诸暨市期末)图2所示为一个小型电热水器，浸入水中的加热元件电阻器R L ＝1.0 Ω，在外部并联的电阻R S ＝2.0 Ω，电源为恒流电源，在正常工作时，电源始终给电路提供I ＝3.0 A 的恒定电流．则下列说法正确的是( )图2A ．R L 两端的电压为3.0 VB ．流过R L 的电流为1.0 AC ．R S 上消耗的电功率为2.0 WD．如果减小R S的电阻，则R L的电功率增大答案 C3.(多选)(2019·浙江温州市联考)如图3，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为理想电压表和理想电流表．初始时S0与S均闭合，现将S断开，则()图3A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变大D．相同时间内电源内阻消耗的电能比断开前少答案BD解析S断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V的读数变大，R1两端电压减小，故R3两端电压增大，由欧姆定律可知R3中的电流也增大，电流表示数增大，故B正确，A、C错误；电路中总电流减小，根据P＝I2r可知，内阻消耗的功率减小，则相同时间内电源内阻消耗的电能比断开前少，故D正确．4.(2019·江苏南通市通州区、海门市、启东市联考)如图4所示，R1是光敏电阻(光照增强，电阻减小)，C是电容器，R2是定值电阻．当R1受到的光照强度减弱时()图4A．电阻R2上的电流增大B．光敏电阻R1两端的电压减小C．电源两端电压减小D．电容器C的带电荷量减小答案 D解析当R1受到的光照强度减弱时，R1的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得，总电流I减小，即流过R2的电流减小，R2两端电压U2减小，路端电压U＝E－Ir，E、r不变，则U增大，所以光敏电阻R1两端的电压U1增大，故A、B、C错误；由于电容器与R2并联，所以电容器两端电压减小，由公式Q＝CU2可知，电容器的带电荷量减小，故D 正确．5.(2019·福建厦门市上学期期末质检)电风扇的挡位变换器电路如图5所示，把它视为一个可调压的理想变压器，总匝数为2 400的原线圈输入电压u ＝2202sin 100πt (V)，挡位1、2、3、4对应的线圈匝数分别为240、600、1 200、2 400.电动机M 的内阻r ＝8 Ω，额定电压为U ＝220 V ，额定功率P ＝110 W ．下列判断正确的是( )图5A ．该交流电源的频率为100 HzB ．当选择挡位3后，电动机两端电压的最大值为110 VC ．当挡位由3变为2后，原线圈的电流变大D ．当选择挡位4后，电动机的输出功率为108 W答案 D解析 根据原线圈输入电压的瞬时值表达式知：ω＝100π，交流电源的频率f ＝ω2π＝50 Hz ，故A 错误；当选择挡位3后，副线圈的匝数为1 200，根据电压与匝数成正比得：220 V U 2 ＝2 4001 200，解得：U 2＝110 V ，所以电动机两端电压的最大值为110 2 V ，故B 错误；当挡位由3变为2后，根据电压与匝数成正比知，副线圈两端的电压减小，输出功率变小，输入功率变小，根据P 1＝U 1I 1知原线圈电流变小，故C 错误；当选择挡位4后，副线圈匝数为2 400，根据变压规律得到副线圈两端的电压为220 V ，电动机正常工作，流过电动机的电流I ＝P U ＝110220A ＝0.5 A ，电动机的发热功率P 热＝I 2r ＝0.52×8 W ＝2 W ，电动机的输出功率P 出＝(110－2 ) W ＝108 W ，故D 正确．6.(2019·湖南娄底市下学期质量检测)如图6所示，一理想变压器的原线圈接有电压为U 的交变电流，副线圈接有电阻R 1和光敏电阻R 2(阻值随光照增强而减小)，开关S 开始时处于闭合状态，下列说法正确的是( )图6A ．电流表的示数随时间不断改变B ．当光照变弱时，变压器的输入功率变大C ．当开关S 由闭合到断开时，交流电流表的示数变大D．当滑动触头P向下滑动时，电阻R1消耗的功率增大答案 D解析光强一定，则R2一定，电流表的示数为其有效值，保持不变，选项A错误；当光照变弱时，光敏电阻的阻值变大，输出功率减小，输入功率也变小，故B错误；当开关S由闭合到断开时，副线圈两端的电压不变，光敏电阻R2阻值不变，则流过光敏电阻的电流不变，故C错误；当滑动触头P向下滑动时，原线圈匝数减少，根据电压与匝数成正比知，副线圈两端的电压增大，电阻R1两端的电压增大，电阻R1消耗的功率增大，故D正确．7.(2019·贵州安顺市上学期质量监测)如图7所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ab边与磁场垂直，ab边始终与金属滑环K相连，cd边始终与金属滑环L相连．现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动．下列说法中正确的是()图7A．将交流电流表串联到电路中，其示数随时间按余弦规律变化B．线圈转动的角速度越大，通过电阻R的电流越小C．线圈平面与磁场平行时，瞬时感应电动势最大E m＝NBSωD．线圈平面每转过半圈，穿过线圈平面的磁通量变化量为零答案 C解析交流电流表测量的是交变电流的有效值，不随时间变化，故A错误；根据e＝NBSωcos ωt 可知，线圈转动的角速度越大，产生的感应电动势越大，通过电阻R的电流越大，选项B错误．题图所示位置，线圈平面与磁场平行，线圈切割磁感线最快(垂直切割)，感应电动势最大，最大值为E m＝NBSω，故C正确；线圈从中性面位置每转过半圈，穿过线圈平面的磁通量变化量为2BS，选项D错误．8．(2019·河南驻马店市上学期期终)两个电路元件L1和L2的伏安特性曲线如图8甲所示．现把二者串联起来接在直流电源上，电源内阻为1 Ω，如图乙所示．闭合开关S后，电路中理想电流表A的读数为0.2 A，则电源的电动势和元件L2此时的电功率分别是()图8A ．3 V ,0.8 WB ．3.2 V ,0.8 WC ．3 V ,0.4 WD ．3.2 V,0.4 W答案 D解析 电路元件L 1和L 2串联，故I L1＝I L2＝0.2 A ，由题图图象可知：此时U L1＝1 V ，U L2＝2 V ；电源电动势U ＝Ir ＋U L1＋U L2＝0.2×1 V ＋1 V ＋2 V ＝3.2 V ；元件L 2的电功率P L2＝U L2I L2＝2 V ×0.2 A ＝0.4 W ．故选D.9．(2019·河南开封市第一次模拟)利用如图9装置给小灯泡供电，下列说法正确的是( )图9A ．图示位置穿过线框的磁通量的变化率最大B ．在图示位置线框电流改变方向C ．用变压器是为了提高输出功率D ．若灯泡亮度偏暗，可通过增加原线圈匝数来提高灯泡亮度答案 B解析 由题图可知，此时线圈和磁场垂直，线框的磁通量最大，感应电动势为0，线框电流改变方向，故B 正确，A 错误；变压器只是改变电压和电流，不改变功率和频率，故C 错误；根据n 1n 2＝U 1U 2，要使输出电压变大，可通过减少原线圈匝数，所以若灯泡亮度偏暗，可通过减少原线圈匝数来提高灯泡亮度，故D 错误．级争分练10.(多选)(2019·福建龙岩市期末质量检查)某同学在研究微型直流电动机的性能时，采用如图10所示的实验电路．闭合开关，并调节滑动变阻器R 的阻值，使电动机不转动，此时电流表和电压表的示数分别为I 1和U 1.重新调节R 的阻值，使电动机正常运转，此时电流表和电压表的示数分别为I 2和U 2.则( )图10A ．这台电动机的线圈电阻为U 1I 1B ．这台电动机正常运转时线圈的发热功率为U 1I 1C ．这台电动机正常运转时的输出功率为U 2I 2－I 22U 1I 1D ．这个电源的内阻为U 2－U 1I 1－I 2答案 AC 解析 电动机不转动时满足欧姆定律，电动机的线圈电阻r 0＝U 1I 1，故A 对；电动机正常转动时的发热功率为P 1＝I 22r 0＝U 1I 22I 1，故B 错；这台电动机正常运转时输入功率为P 2＝U 2I 2 ，所以输出功率为P 3＝P 2－P 1＝U 2I 2－I 22r 0＝U 2I 2－I 22U 1I 1，故C 对；若滑动变阻器的阻值R 恒定不变，则根据闭合电路欧姆定律可知：E ＝U 1＋I 1(r ＋R )，E ＝U 2＋I 2(r ＋R )，解得：(r ＋R )＝U 2－U 1I 1－I 2 ，由于滑动变阻器的阻值变化，且不知道具体是多少，所以电源内阻不等于U 2－U 1I 1－I 2，故D 错．11．(2019·山东日照市上学期期末)在匀强磁场中，一个100匝的矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，线圈外接定值电阻和理想交流电流表(如图11甲所示)．穿过该线圈的磁通量按正弦规律变化(如图乙所示)．已知线圈的总电阻为2 Ω，定值电阻R ＝8 Ω(取π2＝10)．下列说法正确的是( )图11A ．电动势的瞬时值表达式e ＝42πsin πt (V)B ．电流表的示数最小为0C ．一个周期内产生的热量为32 JD ．0.5～1.5 s 的时间内，通过线圈横截面的电荷量为0答案 C解析 感应电动势的最大值为E m ＝NBSω＝NΦm ω＝N Фm ·2πT＝NΦm π＝100×42×10－2π V ＝42π V ，线圈电动势的瞬时值表达式为e ＝42πcos πt (V) ，故A 错误；交流电流表的示数为交变电流的有效值，I ＝E m 2(R ＋r )＝42π2(8＋2)A ＝0.4π A ．一个周期内产生的热量为Q ＝I 2(R ＋r )T ＝(0.4π)2×(2＋8)×2 J ＝32 J ，故B 错误，C 正确；0.5～1.5 s 的时间内，通过线圈横截面的电荷量为q ＝N ΔΦr ＋R＝100×82×10－210 C ＝45 2 C ，故D 错误．。

高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大D5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热1·70j的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。

高二物理《交流电部分练习题》精心总结有答案1．如图，水平面内两导轨间距1m，处于磁感应强度B＝1T的匀强磁场中，导轨的左端接有电阻R＝3Ω、长1m 的导体棒PQ垂直导轨，以4m/s的速度向右匀速滑动，导体棒电阻为1Ω，导轨的电阻忽略不计。

则下列说法正确的是（ B ）A．P点的电势高于Q点，PQ两点电势差的大小为4VB．P点的电势高于Q点，PQ两点电势差的大小为3VC．Q点的电势高于P点，PQ两点电势差的大小为4VD．Q点的电势高于P点，PQ两点电势差的大小为3V2．如图所示，水平桌面上有一圆形闭合线圈，右侧是匀强磁场区域，磁感应强度的方向与桌面垂直，线圈在外力作用下以恒定的速度进入匀强磁场，从线圈刚开始进入磁场到完全进入磁场的过程中，线圈中的感应电动势平均值与感应电动势最大值之比为（ D ）A．B．C．D．3．如图所示，虚线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间，将两个粗细相同、边长比为1：2的铜质正方形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场，下列说法中正确的是（ D ）A．拉出过程中线框中的感应电动势之比为1：4B．完全拉出通过导线某一横截面的电荷量之比为1：1C．拉出过程中所用拉力大小之比为2：1D．完全拉出线框中产生的热量之比为1：44．如图所示，足够长的U型光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。

质量为m的金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的电阻为R。

当流过ab棒某一横截面的电荷量为q时，ab棒的速度大小为v，重力加速度为g，则ab棒在这一过程中正确的是（BC ）多选A．运动的平均速度大小大于vB．下滑的位移大小为C．产生的焦耳热为Q＝﹣mv2D．受到的最大安培力大小为sinθ5．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图所示，则下列说法中正确的是（ C ）A．t1时刻，线圈平面感应电动势达最大B．t2时刻，线圈平面位于中性面C．t3时刻，线圈平面磁通量变化率为零D．t2时刻，线圈平面产生的感应电流改变方向第1页6．交流发电机工作时的电动势的变化规律为e＝E m0sinωt，如果转子的转速提高一倍，其它条件不变，则下列说法正确的是（ B ）A．电动势的瞬时值表达式将变为e＝E m0 sin2ωtB．发电机电动势有效值为E m0C．交流电的周期将变为原来的2倍D．交流电的频率变为原来的7．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动。

高考物理新电磁学知识点之交变电流知识点总复习含答案解析(5)一、选择题1．如图所示，理想变压器的原线圈接在()2202sin100V u t π=的交流电源上，副线圈接有R =110Ω的负载电阻，原、副线圈匝数之比为4∶1，电流表、电压表均为理想电表。

下列说法正确的是A ．电流表的读数为2AB ．原线圈的输入功率为27.5WC ．电压表的读数为77.8VD ．副线圈输出交流电的周期为50s2．一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生的热量最大的是（ ）A ．B ．C ．D ．3．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab 一侧线圈的匝数较少，工作时电流为I ab ，cd 一侧线圈的匝数较多，工作时电流为I cd ，为了使电流表能正常工作，则（ ）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd4．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEΦB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半5．如图甲所示电路，已知电阻21R R R==，和1R并联的D是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A、B之间加一个如图乙所示的交变电压（0ABU>时电压为正值）。

则R2两端电压的有效值为（）A．510V B．10 VC．55V D．102V6．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。

3图8 U151212以上的电压，火花塞中产生火花。

下列说法中正确的是（）12B ．灯泡2L 变亮C ．电容器C 的带电荷量增加D ．闭合S2瞬间流过电流表的电流方向自右向左22．如图26为发电厂向远处用户的输电电路示意图，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变。

若输送功率增大，下列说法中正确的有（ ）图26A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大23．一台小型发电机的最大输出功率为100 kW ，输出电压恒为500 V ，现用电阻率为-81.810Ωm ⨯，横截面积为-5210m 的输电线向3410m ⨯远处的用户输电，要使发电机满负荷运行时，输电线上的损失功率不超过发电机总功率的4%，求：（1）所用的理想升压变压器原、副线圈的匝数比是多少？（2）如果用户用电器的额定电压为220 V ，那么所用的理想降压变压器原、副线圈的匝数比是多少？ 24．如图27甲所示，长、宽分别为12L L 、的矩形金属线框位于竖直平面内，其匝数为n ，总电阻为r ，可绕其竖直中心轴12O O 转动。

线框的两个末端分别与两个彼此绝缘的铜环C 、D （集流环）焊接在一起，并通过电刷和定值电阻R 相连。

线框所在空间有水平向右均匀分布的磁场，磁感应强度B 的大小随时间t 的变化关系如图乙所示，其中011B B t 、和均为已知。

在10t ～时间内，线框保持静止，且线框平面和磁场垂直；1t 时刻后线框在外力的驱动下开始绕其竖直中心轴以角速度ω匀速转动。

求：图27（1）10~t 时间内通过电阻R 的电流大小；（2）线框匀速转动后，在转动一周的过程中电流通过电阻R 产生的热量； （3）线框匀速转动后，从图甲所示位置转过90°的过程中，通过电阻R 的电荷量。

2R．2．【解析】3．4．【解析】5×0.2 W＝3 W，C．D正确。

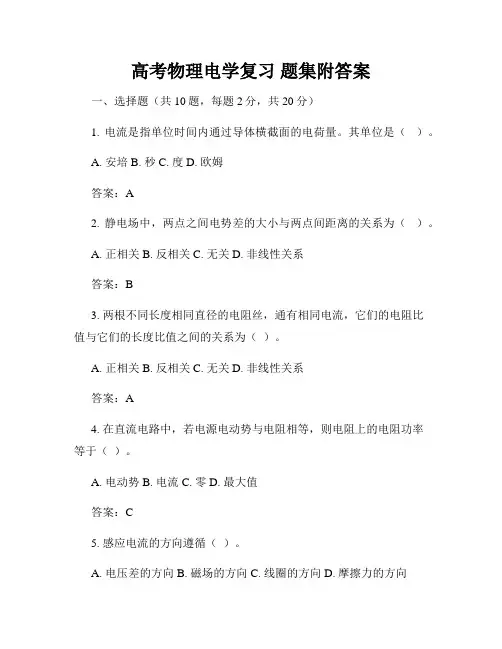

高考物理电学复习题集附答案一、选择题（共10题，每题2分，共20分）1. 电流是指单位时间内通过导体横截面的电荷量。

其单位是（）。

A. 安培B. 秒C. 度D. 欧姆答案：A2. 静电场中，两点之间电势差的大小与两点间距离的关系为（）。

A. 正相关B. 反相关C. 无关D. 非线性关系答案：B3. 两根不同长度相同直径的电阻丝，通有相同电流，它们的电阻比值与它们的长度比值之间的关系为（）。

A. 正相关B. 反相关C. 无关D. 非线性关系答案：A4. 在直流电路中，若电源电动势与电阻相等，则电阻上的电阻功率等于（）。

A. 电动势B. 电流C. 零D. 最大值答案：C5. 感应电流的方向遵循（）。

A. 电压差的方向B. 磁场的方向C. 线圈的方向D. 摩擦力的方向答案：B6. 当光源与观察者相对静止时，由于多普勒效应造成的频率变化（）。

A. 不存在B. 增大C. 减小D. 呈线性关系答案：A7. 电动势是指单位时间内电源对电荷做的功，其单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：B8. 所谓“磁场”，是指场中对电荷或电流作用力的场，它体现出（）特性。

A. 描述B. 叠加C. 传递D. 磁感应答案：D9. 为使电流计的量程变小，我们可以（）。

A. 增大电阻B. 减小电阻C. 增加电阻纸的长度D. 减小电阻纸的长度答案：C10. 在光的折射现象中，光的速度与介质的折射率之间的关系为（）。

A. 正相关B. 反相关C. 无关D. 非线性关系答案：A二、填空题（共5题，每题2分，共10分）1. 内阻为2欧姆的电源，其电动势为12伏特，通过它的电流为3安培，则其负载两端电压为（）伏特。

答案：62. 对于一个电容器，若电荷量增加，其电容（）。

答案：增大3. 某电抗器的电感为200毫亨利，通有的交流电频率为60赫兹，则其交流电阻为（）欧姆。

答案：754. 在平行板电容器中，充电后，两极板间的电场强度为1800牛/库，极板间距离为5毫米，则该电容器的电容为（）法拉。

2021年高考物理100考点最新模拟题千题精练（选修3-2）第五部分 交变电流 专题5.21 交变电流电路问题一、选择题1．（2020江苏高考仿真模拟2）如图所示，电路中完全相同的三只灯泡L 1、L 2、L 3分别与电阻R 、电感L 、电容C 串联，先把双刀双掷开关S 与“220V ，100Hz ”的交流电路a 、b 两端连接，三只灯泡亮度恰好相同。

若保持交变电压有效值不变，而将双刀双掷开关S 变为与“220V ，50Hz ”的交流电路c 、d 两端连接，则发生的现象是 （ ）A ．三灯均变暗B ．三灯均变亮C ．L 1亮度不变，L 2变亮，L 3变暗D ．L 1亮度不变，L 2变暗，L 3变亮 【参考答案】C【名师解析】由题意知，交变电流的电压有效值不变，频率减小了，电阻R 的阻值不随频率而变化，交变电压不变，灯泡L 1的电压不变，亮度不变。

电感L 的感抗减小，流过L 2的电流增大，L 2变亮。

电容C 的容抗增大，流过L 3的电流减小，L 3变暗，选项C 正确，选项A 、B 、D 错误。

2．（2020江苏高考仿真模拟2）如图所示，一个边长L =10cm ，匝数n =100匝的正方形线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO´匀速转动，磁感应强度B=0.50T ，角速度ω=10πrad/s ，闭合回路中两只灯泡均能正常发光。

下列说法正确的是 （ ） A ．从图中位置开始计时，感应电动势瞬时表达式为e ＝5πcos10πt （V ） B ．增大线圈转动角速度ω时，感应电动势的峰值E m 不变 C ．抽去电感器L 的铁芯时，灯泡L 2变亮D ．增大电容器C 两极板间的距离时，灯泡L 1变亮图220V ,50Hz220V ,100Hz图【参考答案】AC【名师解析】：由E m＝nBSω=5πV，线框垂直于中性面开始计时，所以闭合电路中电动势瞬时值的表达式：e=5πcos10πt（V），选项A正确；根据电动势最大值公式E m＝nBSω，增大线圈转动角速度ω时，感应电动势的峰值E m变大，选项B错误；抽去电感器L的铁芯时，即减小自感系数，则减小感抗，灯泡L2变亮，选项C正确；当增大电容器C两极板间的距离时，电容器的电容C变小，容抗增大，灯泡L1变暗，选项D错误。

《交流电》习题一、交变电流的产生1．一矩形线圈在匀强磁场中匀速转动产生感应电动势，下面说法正确的是A．当穿过线圈的磁通量最小时，感应电动势最小B．当穿过线圈的磁通量最小时，感应电动势最大C．当穿过线圈的磁通量是零时，感应电动势最小D．当穿过线圈的磁通量是零时，感应电动势最大2．已知交变电流的瞬时值的表达式是i＝5sin50πt (A), 从t=0到第一次出现最大值的时间是： A．6.25秒B．1/200秒C．1/150秒D．1/100秒3．如图1示的正弦交流电流，其流瞬时值的表达式为 ________________________。

图 1 图 24．如图2所示的交流电电流的瞬时值的表达式为___________________________，已知时间t＝0.0025秒时交流电电流的值为14.14安。

5．一单匝线圈面积为S，在磁感强度为B的匀强磁场中，以角速度ω匀速转动，其感应电动势e ＝εm sinωt，则下面判断正确的是A．εm＝BSω B．ωt是线圈平面和中性面之间的夹角C．εm＝ nBSωD．ωt是线圈平面和中性磁场方向的夹角6．图3为单匝线圈面积为S在磁感强度为B的匀强磁场中匀速转动，感应电动势e ＝εm sinωt, 感应电流 i＝I m sinωt(1) 在题中将线圈的转速提高一倍其他条件不变则电动势的表达式为A．e＝εm sinωt B．e＝2εm sinωtC．e＝2εm sin2ωt D．e＝εm sin2ωt(2) 题中产生的最大感应电流为I m要使感应电流的最大值变为2I m可用的方法是：A．把磁感应强度变为2B B．把转动角速度变为2ωC．用同样的导线做成一个面积为2S的线圈图3D ．用同样的导线做成一个每边都是原长2倍的线圈7．若上题中线圈是正方形边长为0.2m ，磁感应强度B ＝1T ，转动角速度 ω＝500π rad/s ，线圈每条边的电阻都为R ＝10Ω，那么图示位置时(1) 回路中的电流强度为A ．0AB ．12.5AC ．1.57AD ．πA(2) bd 两点电势差为：A ．0VB ．500VC ．62.8VD ．125.6V8．如图4所示，在磁感强度B ＝10T 的匀强磁场中有一矩形线圈abcd,其电阻 R ＝10Ω，初始放置时线圈平面与磁感线平行，已知线圈ab ＝15cm ，ad ＝10cm ，线圈绕对称轴OO’转动，且转速为50转/秒。

高三物理交流电图象试题答案及解析1.如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈接有“220V，440W”的热水器、“220V，220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（）A．副线圈两端电压的瞬时值表达式为B．电压表示数为C．热水器的发热功率是抽油烟机发热功率的2倍D．1min内抽油烟机消耗的电能为1.32×l04J【答案】D【解析】由图乙知，交流电压的最大值为，周期为，角速度为，所以副线圈两端电压的瞬时值表达式为，故A错误；根据理想变压器工作原理知，原副线圈电压关系为，则，故B错误；抽油烟机是非纯电阻电路，发热功率很小，远小于额定功率220W，而热水器是纯电阻电路，发热功率等于额定功率440W，故C错误；根据知，1min内抽油烟机消耗的电能为,故D正确。

所以选D。

【考点】本题考查变压器的构造和原理、正弦式电流的最大值和有效值、角速度与周期、电功和电功率，意在考查考生对交流电和变压器的理解。

2.理想变压器原、副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器R的滑片．下列说法正确的是 ( )A．副线圈输出电压的频率为100 HzB．理想交流电压表的示数为31.1 VC．P向下移动时，变压器原、副线圈中电流都变大D．P向上移动时，变压器的输出功率增大【答案】 C【解析】由图象可知，交流电的周期为0.02s，所以交流电的频率为50Hz，所以A错误；原线圈的电压的有效值为220V，根据电压与匝数成正比可知，所以副线圈的电压的有效值即电压表的示数为22V，B错误；P下移，R变小，原副线的电流都变大，故C正确；P向上移动时R变大，而电压不变，故功率减小，故D错误。

【考点】变压器的构造和原理3.如图甲所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接交流电和交流电压表，副线圈接有“220 V，440 W”的热水器、“220 V，220 W”的抽油烟机。

第十一章交流电的产生及变规律一．交流电强度和方向都随时间作周期性变的电流叫交变电流．如图10-1-1（）、（b）、（c）（d）所示的电流都属于交变电流．图10-1-1二．正弦交流电的变规律线圈在匀强磁场中绕垂直于磁场方向的轴做匀速转动即可获得交流电．中性面：与磁场垂直的平面叫中性面1．当从图12—2即中性面．．．位置开始在匀强磁场中匀速转动时，线圈中产生的感应电动势随时间而变的函是正弦函：即 =Eω，＝Iωω是从该位置经时间线框转过的角度；ω也是线速度 V与磁感应强度B的夹角；是线框面与中性面的夹角2．当从图12—1位置开始计时：则：=Ecω，＝Icωω是线框在时间转过的角度；是线框与磁感应强度B的夹角；3．对于单匝矩形线圈说E=2Bv=BSω；对于匝面积为S的线圈说E=BSω。

对于总电阻为R的闭合电路说I=m ER三．几个物量1．周期（T）和频率(f)：交变电流完成一次周期性变所用的时间叫周期； 1内完成周期性变的次叫频率，T、f、ω的关系：T＝1/f、f＝1/T、ω＝2πf，(ω的国际单位为rd/)．2．中性面：如图12—2所示的位置为中性面，对它进行以下说明：（1）此位置过线框的磁通量最多．（2）此位置磁通量的变率为零．所以 =Eω=0，＝Iω=0（3）此位置是电流方向发生变的位置，具体对应图12－3中的2，4时刻，因而交流电完成一次全变中线框两次过中性面，电流的方向改变两次，频率为50Hz的交流电每秒方向改变100次．3．交流电的最大值：当为N匝时E＝NBωS（1）ω是匀速转动的角速度，其单位一定为弧度／秒，rd/（2）最大值对应的位置与中性面垂直，即线框面与磁感应强度B 平行时的位置．（3）最大值对应图12－3中的1、2时刻，每周中出现两次．4．瞬时值=Eω，＝Iω代入时间即可求出．不过写瞬时值时，不要忘记写单位，如E=2202V，ω=100π，则=2202100πV，不可忘记写伏，电流同样如此．5．有效值：为了度量交流电做功情况人们引入有效值，它是根据电流的热效应而定的．就是分别用交流电，直流电通过相同阻值的电阻，在相同时间内产生的热量相同，则直流电的值为交流电的有效值． 有效值跟最大值的关系E ＝22E ，I ＝22I（1）伏特表与安培表读为有效值．（2）用电器铭牌上标明的电压、电流值是指有效值．（3）在没有特殊说明的前提下，所说的交流电动势、电压、电流都是指有效值．（4）计算电功W ，电功率P ，电热Q ，热功率P 热时用有效值。

交流电例1：给额定功率60W 、额定电压220V 的白炽灯加上如图所示的电压，恰使灯正常发光，则所加电压U 0的大小约为 （ ） A 220V B 310V 350V D 440V [][XXK]解：所加电压的周期为 20× 10 -3 = 8 设电灯的电阻为R ，加上图示的电压时的功率为P L ， P L2 = (U 02 /R)1 +0 (式中1= 8 2 =20 ) 由题意 P L = (U 02 /R)1/2= U 额2 /R =60W U 02 = U 额2 2/ 1 =2202 ×20/8 =1102 ×10 ∴ U 0≈350V例2如图是一个想变压器的电路图，若A 、B 两点接交流电压U 时，五个相同的灯泡均正常发光，则原、副线圈的匝比为： ( ) A 5 1 B 1 5 4 1 D 1 4U 0U/Vt/10 -3s20 828 40 4860n 1 n 2U AB解：设灯泡正常发光的电流为I ， 则原、副线圈的电流分别为I 和4I ，如图示。

所以原、副线圈的匝比为 4 1例3如图所示，bcd 是交流发电机的矩形线圈, b=30c,bc=10c, 共50匝, 它在B=08T 的匀强磁场中绕中心轴OO ′顺时针方向匀速转动，转速为480r/,线圈的总电阻为r=1Ω,外电阻为R=3 Ω,试求 1. 若线圈从图示位置开始计时,沿bcd 流动 的方向为正方向,画出交流电流的图象 2. 线圈从图示位置转过1/4 转的过程中, 电阻R 上产生的热量和通过导线截面 的电量3电流表和电压表的读 4从图示位置转过180°过程中 3. 的平均感应电动势解：从中性面开始计时有 =E ω ，其中E = NB ω S ， ω=2π=2 π ×480/60=16π，∴ E = NB ωS =603V ，I = E /（R+r ）=151Aabc dBRVA注意到从开始转动时产生的感应电流沿dcbd 方向，与规定方向相反，为负值。

高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大D5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热1·70j的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V 22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。

专题13 交流电【2022年高考题组】1、（2022·湖南卷·T6）如图，理想变压器原、副线圈总匝数相同，滑动触头1P 初始位置在副线圈正中间，输入端接入电压有效值恒定的交变电源。

定值电阻1R 的阻值为R ，滑动变阻器2R 的最大阻值为9R ，滑片2P 初始位置在最右端。

理想电压表V 的示数为U ，理想电流表A 的示数为I 。

下列说法正确的是（ ）A. 保持1P 位置不变，2P 向左缓慢滑动的过程中，I 减小，U 不变B. 保持1P 位置不变，2P 向左缓慢滑动的过程中，1R 消耗的功率增大C. 保持2P 位置不变，1P 向下缓慢滑动的过程中，I 减小，U 增大D. 保持2P 位置不变，1P 向下缓慢滑动的过程中，1R 消耗的功率减小 【答案】B 【解析】AB ．由题意可知，原副线圈的匝数比为2，则副线圈的电流为2I ，根据欧姆定律可得副线圈的电压有效值为212U IR =则变压器原线圈的电压有效值为12124U U IR ==设输入交流电的电压有效值为0U ，则0124U IR IR =+可得124U I R R =+保持1P 位置不变，2P 向左缓慢滑动的过程中，I 不断变大，根据欧姆定律14U IR =可知变压器原线圈的电压有效值变大，输入电压有效值不变，则2R 两端的电压不断变小，则电压表示数U 变小，原线圈的电压电流都变大，则功率变大，根据原副线圈的功率相等，可知1R 消耗的功率增大，故B 正确，A 错误；CD ．设原副线圈的匝数比为n ，同理可得211U n IR =则2012U n IR IR =+整理可得212U I n R R =+保持2P 位置不变，1P 向下缓慢滑动的过程中，n 不断变大，则I 变小，对2R 由欧姆定律可知2U IR =可知U 不断变小，根据原副线圈的功率相等可知1R 消耗的功率002110221212()U U R P IU U n R R n R R ==⋅-++ 整理可得2122212212U P R n R R n R =++ 可知3n =时，1R 消耗的功率有最大值，可知1R 消耗的功率先增大，后减小，故CD 错误。
