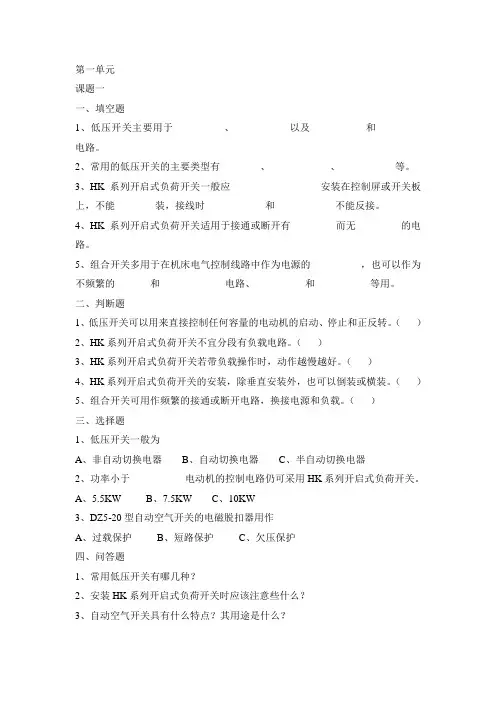

第一单元
课题一
一、填空题
1、低压开关主要用于__________、___________以及___________和_________电路。
2、常用的低压开关的主要类型有________、____________、___________等。
3、HK系列开启式负荷开关一般应__________________安装在控制屏或开关板上，不能________装，接线时____________和____________不能反接。
4、HK系列开启式负荷开关适用于接通或断开有_________而无_________的电路。
5、组合开关多用于在机床电气控制线路中作为电源的__________，也可以作为不频繁的_______和_____________电路、__________和___________等用。
二、判断题
1、低压开关可以用来直接控制任何容量的电动机的启动、停止和正反转。（ ）
2、HK系列开启式负荷开关不宜分段有负载电路。（ ）
3、HK系列开启式负荷开关若带负载操作时，动作越慢越好。（ ）
4、HK系列开启式负荷开关的安装，除垂直安装外，也可以倒装或横装。（ ）
5、组合开关可用作频繁的接通或断开电路，换接电源和负载。（ ）
三、选择题
1、低压开关一般为____________
A、非自动切换电器 B、自动切换电器 C、半自动切换电器
2、功率小于___________电动机的控制电路仍可采用HK系列开启式负荷开关。
A、5.5KW B、7.5KW C、10KW
3、DZ5-20型自动空气开关的电磁脱扣器用作__________
A、过载保护 B、短路保护 C、欠压保护
四、问答题
1、常用低压开关有哪几种？
2、安装HK系列开启式负荷开关时应该注意些什么？
3、自动空气开关具有什么特点？其用途是什么？
课题二
一、填空题
（4）主轴电动机的启动、停止应能实现自动控制。一般中小型车床均采用直接启动，当电机容量较大时，常用Y-△降压启动。
（5）必须有过载、短路、失压保护。照明装置使用安全电压。
二、C620-1型普通车床的电气控制
图2-28所示C620-1型普通车床的电气控制原理图。
1．主电路分析
C620-1型卧式车床电动机电源采用380V的交流电源，由组合开关QS1引入。主轴电动机M1的起停由KM的主触点控制，通过摩擦离合器来实现正、反转。冷却泵电动机M2必须在主轴电动机M1启动后才能启动，由组合开关QS2控制。
2.控制电路分析
（1）电动机控制。主轴电动机的控制过程为：合上电源开关QS1，按下启动按钮SB2，接触器KM线圈通电，主触点闭合接通电源，使电动机得电运转，同时并联在SB2两端的KM辅助常开触点闭合，实现了自锁。按下停止按钮SB1，接触器KM断电释放，M1停转。
冷却泵电动机的控制过程为：当主轴电动机M1启动后（KM主触点闭合），合上QS2，电动机M2得电启动。当M1停转后，M2也停转。
（2）照明电路分析。变压器T将交流380V转变为36V的安全电压给照明电路供电，FU3为短路保护，S为照明电路的电源开关，合上开关S，照明灯EL亮。照明电路必须接地，以确保人身安全。
（3）保护环节。FU1为电动机M2提供短路保护，FU2为控制电路的短路保护，FU3为照明电路的短路保护。热继电器FR1和FR2为电动机M1和M2提供过载保护，它们的动断触点串联在控制电路中，只要电动机M1和M2中有一台过载，相对应的热继电器的动断触点断开，从而使控制电路失电，接触器KM断电释放，所有电动机停转，起到了保护作用。接触器KM还具有欠压和失压保护作用。
3.常见故障分析
（1）主轴电动机不能启动。发生此类故障时，首先，重点检查M1主电路熔断器是否完好。然后，检查热继电器FR1、FR2是否动作，若热继电器动作，必须找出引起热继电器动作的原因。热继电器动作可能是由热继电器规格不当或电动机频繁动作所致。其次，检查接触器是否正常，线圈引线是否松动，3对主触头是否接触良好，是否有机械机构卡住现象。
1

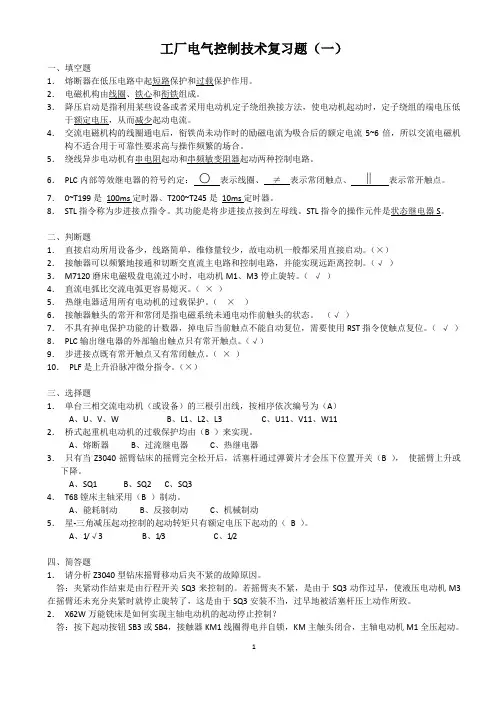

工厂电气控制技术复习题（一）
一、填空题
1． 熔断器在低压电路中起短路保护和过载保护作用。
2． 电磁机构由线圈、铁心和衔铁组成。
3． 降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4． 交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5． 绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6． PLC内部等效继电器的符号约定： ○ 表示线圈、 ≠ 表示常闭触点、 ‖ 表示常开触点。
7． 0~T199是 100ms定时器、T200~T245是 10ms定时器。
8． STL指令称为步进接点指令。其功能是将步进接点接到左母线。STL指令的操作元件是状态继电器S。
二、判断题
1． 直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。（×）
2． 接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。（√ ）
3． M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。（ √ ）
4． 直流电弧比交流电弧更容易熄灭。（ × ）
5． 热继电器适用所有电动机的过载保护。（ × ）
6． 接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。 （√ ）
7． 不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。（ √ ）
8． PLC输出继电器的外部输出触点只有常开触点。（√）
9． 步进接点既有常开触点又有常闭触点。（ × ）
10． PLF是上升沿脉冲微分指令。（×）
三、选择题
1． 单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）
A、U、V、W B、L1、L2、L3 C、U11、V11、W11
1 / 21

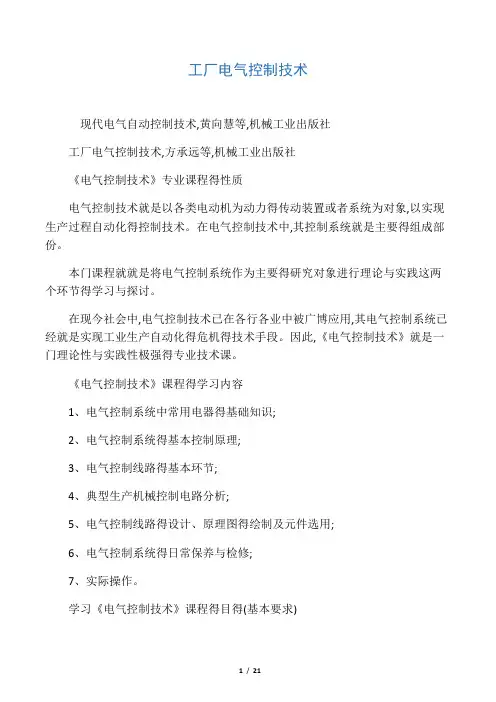

工厂电气控制技术
现代电气自动控制技术,黄向慧等,机械工业出版社
工厂电气控制技术,方承远等,机械工业出版社
《电气控制技术》专业课程得性质
电气控制技术就是以各类电动机为动力得传动装置或者系统为对象,以实现生产过程自动化得控制技术。在电气控制技术中,其控制系统就是主要得组成部份。
本门课程就就是将电气控制系统作为主要得研究对象进行理论与实践这两个环节得学习与探讨。
在现今社会中,电气控制技术已在各行各业中被广博应用,其电气控制系统已经就是实现工业生产自动化得危机得技术手段。因此,《电气控制技术》就是一门理论性与实践性极强得专业技术课。
《电气控制技术》课程得学习内容
1、电气控制系统中常用电器得基础知识;
2、电气控制系统得基本控制原理;
3、电气控制线路得基本环节;
4、典型生产机械控制电路分析;
5、电气控制线路得设计、原理图得绘制及元件选用;
6、电气控制系统得日常保养与检修;
7、实际操作。
学习《电气控制技术》课程得目得(基本要求)
2 / 21
1、熟悉常用控制电器元件得结构、工作原理、用途、型号,并能够正确选用;2、熟悉电气控制线路得基本环节,对大凡得电气控制线路具有独立分析能力;3、初步具有对相对比较简单得电气控制系统进行改造与设计得能力;
4、初步具有对大凡得继电器—接触器控制线路故障得分析、检查与排除故障得能力;
5、初步具有独立完成相对简单控制电路得装配与调试能力。
重点掌握《电气控制技术》课程得内容
1、常用控制电器元件得文字与图形符号(GB符号);
2、电气控制线路原理图得绘制规则;
3、电气控制系统得基本控制原理、基本环节;
4、典型得控制电路分析;
5、常见故障得分析与解决方法。
重点掌握《电气控制技术》课程得内容
1、常用控制电器元件得文字与图形符号(GB符号);
2、电气控制线路原理图得绘制规则;
3、电气控制系统得基本控制原理、基本环节;
