传感器技术与应用课程设计

完美.格式.编辑

专业.资料.整理

课程标准

课程名称：传感器技术及应用

课程代码：05008

适用专业：应用电子技术、通信技术

学 时：72

学 分：4.5

制 订 人：

审 核：

完美.格式.编辑

专业.资料.整理

《传感器技术及应用》学习领域（课程）标准

一、学习领域（课程）综述

（一）学习领域定位

“传感器技术”学习领域由岗位群的“电子产品技术支持岗位”行动领域转化而来，是构成应用电子技术专业框架教学计划的专业学习领域之一，其定位见表一：

表一 学习领域定位

学习领域性质 专业必修学习领域

学习领域功能 使学生具备从事电子产品技术支持工作所需的基础知识和技能

前导学习领域 电路分析、模拟电子技术、数字电子技术

平行学习领域 PLC可编程控制

后续学习领域 无

（二）设计思路

本课程标准的总体设计思路：变三段式课程体系为任务引领型课程体系，打 破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握” 为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为动手能力的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证，培养学生的实践动手能力。

1 课程设计任务书及指导书

一. 设计题目

《压力测量仪的设计》

二. 设计目的

（1） 使同学们掌握金属箔应变片组成的称重传感器的正确使用方法；了解压力测量仪的工作原理及其在电子天平中的应用。

（2） 通过设计、安装、调试电路等实践环节，提高学生的动手能力，提高分析问题、解决问题的能力。

三. 设计任务

（1） 学生根据设计要求完成设计与测试。

（2） 在完成设计后书写课程设计报告。

四. 时间安排 2005年12月5日至2005年12月30日

五. 设计内容

压力测量仪由以下五个部分组成：传感器、传感器专用电源、信号放大系统、模数转换系统及显示器等组成。其原理框图如图1所示：

图1 压力测量仪组成框图

(1) 传感器测量电路

称重传感器的测量电路通常使用电桥测量电路，它将应变电阻值的变化转换为电压的变化，这就是可用的输出信号。

电桥电路由四个电阻组成，如图2所示：桥臂电阻R1，R2，R3和R4，其中两对角点AC接电源电压USL=E（+10V），另两个对角点BD为桥路的输出USC，桥臂电阻为应变电阻。

R1R4=R2R3时，电桥平衡，则测量对角线上的输出USC为零。当传感器受到外界物体重量影响时，电桥的桥臂阻值发生变化，电桥失去平衡，则测量对角线上有输出，USC≠0。

传感器 放大系统 A/D转换 显示器

传感器专用电源 2 图2 传感器电桥测量电路

(2) 放大系统

压力测量仪的放大系统是把传感器输出的微弱信号进行放大，放大的信号应能满足模数转换的要求。该系统使用的模数转换是3位半A/D转换，所以放大器的输出应为0V ～ 1.999V。

为了准确测量，放大系统设计时应保证输入级是高阻，输出级是低阻，系统应具有很高的抑制共模干扰的能力。

(3) 模数转换及显示系统

传感器的输出信号放大后，通过模数转换器把模拟量转换成数字量，该数字量由显示器显示。显示器可以选用数码管或液晶显示器

《传感器与测试技术》

课

程

设

计

报

告

姓名：

学号：

专业： 1.1系统组成框图

系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器，负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分，其中放大器实现对待测信号的放大,降低对待测信号的幅度要求，实现对小信号的测量；波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。 处理器采用AT89C51单片机，显示器采用8位LED数码管动态显示。本课题采用的是以8051系列的AT89C51单片机为核心开发的霍尔传感器测转速的系统。系统硬件原理框图如图1所示：

1.2系统工作原理

转速是工程上一个常用的参数，旋转体的转速常以每分钟的转数来表示。其单位为 r／min。由霍尔元件及外围器件组成的测速电路将电动机转速转换成脉冲信号，送至单片机AT89C51的计数器 T0进行计数，用T1定时测出电动机的实际转速。此系统使用单片机进行测速，采用脉冲计数法，使用霍尔传感器获得脉冲信号。其机械结构也可以做得较为简单，只要在转轴的圆盘上粘上两粒磁钢，让霍尔传感器靠近磁钢，机轴每转一周，产生两个脉冲，机轴旋转时，就会产生连续的脉冲信号输出。由霍尔器件电路部分输出，成为转速计数器的计数脉冲。控制计数时间，即可实现计数器的计数值对应机轴的转速值。单片机CPU将该数据处理后，通过LED显示出来。

1.2.1霍尔传感器

霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。测量系统的转速传感器选用SiKO 的 NJK-8002D 的霍尔传感器,其响应频率为100KHz，额定电压为5-30（V）、检测距离为10（mm）。其在大电流磁场或磁钢磁场的作用下，能测量高频、工频、直流等各种波形电流。该传感器具有测量精度高、电压范围宽、功耗小、输出功率大等优点，广泛应用在高速计数、测频率、测转速等领域。输出电压4～25V，直流电源要有足够的滤波电容，测量极性为N极。安装时将一非磁性圆盘固定在电动机的转轴上，将磁钢粘贴在圆盘边缘，磁钢采用永久磁铁，其磁力较强，霍尔元件固定在距圆盘1-10mm处。当磁钢与霍尔元件相对位置发生变化时，通过霍尔元件感磁面的磁场强度就会发生变化。圆盘转动，磁钢靠近霍尔元件，穿过霍尔元件的磁场较强，霍尔元件输出低电平；当磁场减弱时，输出高电平，从而使得在圆盘转动过程中，霍尔元件输出连续脉冲信号。这种传感器不怕灰尘、油污，在工业现场应用广泛。

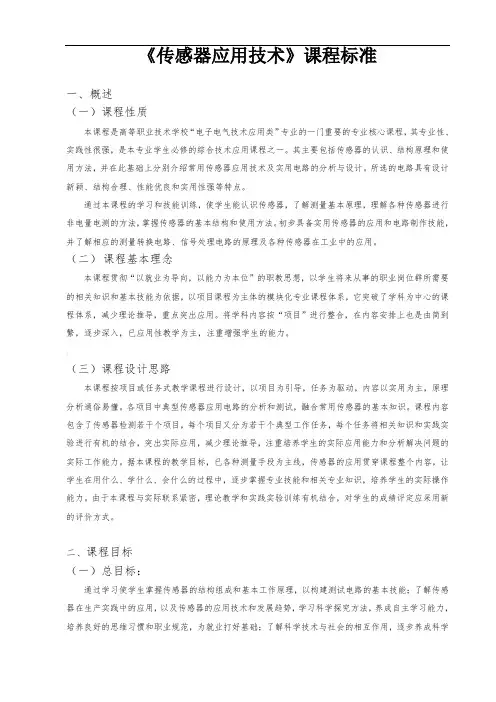

《传感器应用技术》课程标准

一、概述

（一）课程性质

本课程是高等职业技术学校“电子电气技术应用类”专业的一门重要的专业核心课程，其专业性、实践性很强，是本专业学生必修的综合技术应用课程之一。其主要包括传感器的认识、结构原理和使用方法，并在此基础上分别介绍常用传感器应用技术及实用电路的分析与设计。所选的电路具有设计新颖、结构合理、性能优良和实用性强等特点。

通过本课程的学习和技能训练，使学生能认识传感器，了解测量基本原理，理解各种传感器进行非电量电测的方法，掌握传感器的基本结构和使用方法。初步具备实用传感器的应用和电路制作技能，并了解相应的测量转换电路、信号处理电路的原理及各种传感器在工业中的应用。

（二） 课程基本理念

本课程贯彻“以就业为导向，以能力为本位”的职教思想，以学生将来从事的职业岗位群所需要的相关知识和基本技能为依据，以项目课程为主体的模块化专业课程体系，它突破了学科为中心的课程体系，减少理论推导，重点突出应用。将学科内容按“项目”进行整合，在内容安排上也是由简到繁，逐步深入，已应用性教学为主，注重增强学生的能力。

、

（三）课程设计思路

本课程按项目或任务式教学课程进行设计，以项目为引导，任务为驱动，内容以实用为主，原理分析通俗易懂。各项目中典型传感器应用电路的分析和测试，融合常用传感器的基本知识。课程内容包含了传感器检测若干个项目，每个项目又分为若干个典型工作任务，每个任务将相关知识和实践实验进行有机的结合，突出实际应用，减少理论推导，注重培养学生的实际应用能力和分析解决问题的实际工作能力。据本课程的教学目标，已各种测量手段为主线，传感器的应用贯穿课程整个内容，让学生在用什么、学什么、会什么的过程中，逐步掌握专业技能和相关专业知识，培养学生的实际操作能力。由于本课程与实际联系紧密，理论教学和实践实验训练有机结合，对学生的成绩评定应采用新的评价方式。

二、课程目标

（一）总目标：
