MasterCAM后置处理文件的编辑方法

MasterCAMX5后处理编辑更改IJK格式：打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择圆弧选项——把XY,XZ,YZ平面设置成（开始至中心的间距）。

更改行号输出：打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择NC输出——行号一栏取消即可。

%号修改：用记事本打开后处理MPFAN文件——查找Start of File and Toolchange Setup——在下方"%", e$——改成我们需要的就可以了，如不需要%号，可在本行最前方加一个#就可以去掉%号了。

去掉程序中的空格：用记事本打开后处理MPFAN文件——查找sav_spc = spaces$——可在本行最前方加一个#就可以去掉空格了。

更改O0000(程序名)：用记事本打开后处理MPFAN文件——查找*progno$, sopen_prn, sprogname$, sclose_prn, e$——如果想删除O0000——就把开头的*progno$,这一段删除，有些机台不认O0000可能认O0001我们只需更改第一句*progno$,更改成"O0001"，就可以了想把O0000和程序序名分开就可以把*progno$,更改为*progno$, e$这样就分开了格式如下：O0000(COR01)去掉程序路径和时间信息：sopen_prn, "DATE=DD-MM-YY - ", date$, " TIME=HH:MM - ", time$,sclose_prn, e$ #Date and time output Ex. 12-02-05 15:52sopen_prn, "MCX FILE - ", *smcpath$, *smcname$, *smcext$, sclose_prn, e$sopen_prn, "NC FILE - ", *spathnc$, *snamenc$, *sextnc$,sclose_prn, e$sopen_prn, "MATERIAL - ", *stck_matl$, sclose_prn, e$spaces$ = sav_spc这些段落全部开头加#去掉换刀程序：用记事本打开后处理MPFAN文件——查找pbld, n$, *t$, sm06, e$改为#pbld, n$, *t$, sm06, e$删除高度补偿：用记事本打开后处理MPFAN文件——查找pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$改为#pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$如果要保留安全高度就改为：#pbld, n$, sg43, *tlngno$,pfzout, scoolant, pstagetool, e$去掉程序结束回归原点功能：用记事本打开后处理MPFAN文件——查pbld, n$, sgabsinc, sgcode, *sg28ref, "Z0.", scoolant, e$改为#pbld, n$, sgabsinc, sgcode, *sg28ref, "Z0.", scoolant, e$去掉程序XY回归原点功能：用记事本打开后处理MPFAN文件——查if nextop$ = 1003 | tlchg_home, pbld, n$, *sg28ref, "X0.", "Y0.", 更改为#if nextop$ = 1003 | tlchg_home, pbld, n$, *sg28ref, "X0.", "Y0.",删除A0第四轴：用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout,pfcout,更改为pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, #pfcout,有些机台钻孔后G80不会抬到安全高度：用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, sg80, strcantext, e$更改为pcan1, pbld, n$, sg80, pfzout, strcantext, e$其格式如下：更改前：G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80M5M30更改后：G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80Z100.M5M30把刀具补偿G41D1更改为G41T1:有些机台如西门子半径补偿值是T1的情况下：用记事本打开后处理MPFAN文件——查fmt D 4 tloffno$ #Diameter offset number更改为fmt T 4 tloffno$ #Diameter offset number就可以了。

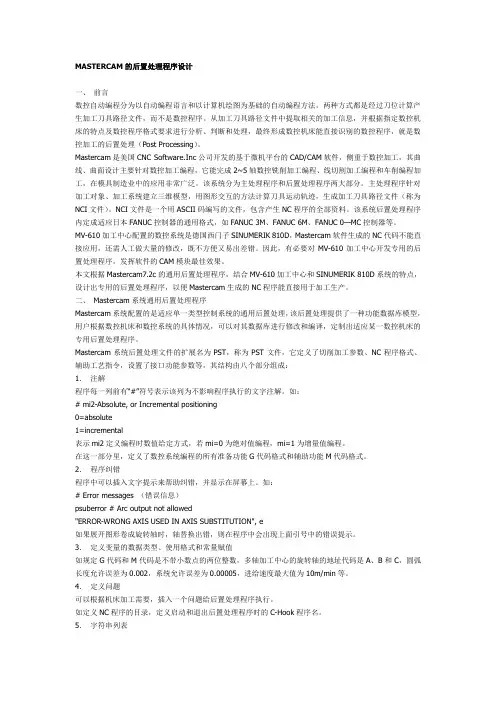

MASTERCAM的后置处理程序设计一、前言数控自动编程分为以自动编程语言和以计算机绘图为基础的自动编程方法，两种方式都是经过刀位计算产生加工刀具路径文件，而不是数控程序。

从加工刀具路径文件中提取相关的加工信息，并根据指定数控机床的特点及数控程序格式要求进行分析、判断和处理，最终形成数控机床能直接识别的数控程序，就是数控加工的后置处理（Post Processing）。

Mastercam是美国CNC Software.Inc公司开发的基于微机平台的CAD/CAM软件，侧重于数控加工，其曲线、曲面设计主要针对数控加工编程，它能完成2~5轴数控铣削加工编程、线切割加工编程和车削编程加工，在模具制造业中的应用非常广泛。

该系统分为主处理程序和后置处理程序两大部分。

主处理程序针对加工对象、加工系统建立三维模型，用图形交互的方法计算刀具运动轨迹，生成加工刀具路径文件（称为NCI文件）。

NCI文件是一个用ASCII码编写的文件，包含产生NC程序的全部资料。

该系统后置处理程序内定成适应日本FANUC控制器的通用格式，如FANUC 3M、FANUC 6M、FANUC 0—MC控制器等。

MV-610加工中心配置的数控系统是德国西门子SINUMERIK 810D，Mastercam软件生成的NC代码不能直接应用，还需人工做大量的修改，既不方便又易出差错。

因此，有必要对MV-610加工中心开发专用的后置处理程序，发挥软件的CAM模块最佳效果。

本文根据Mastercam7.2c的通用后置处理程序，结合MV-610加工中心和SINUMERIK 810D系统的特点，设计出专用的后置处理程序，以便Mastercam生成的NC程序能直接用于加工生产。

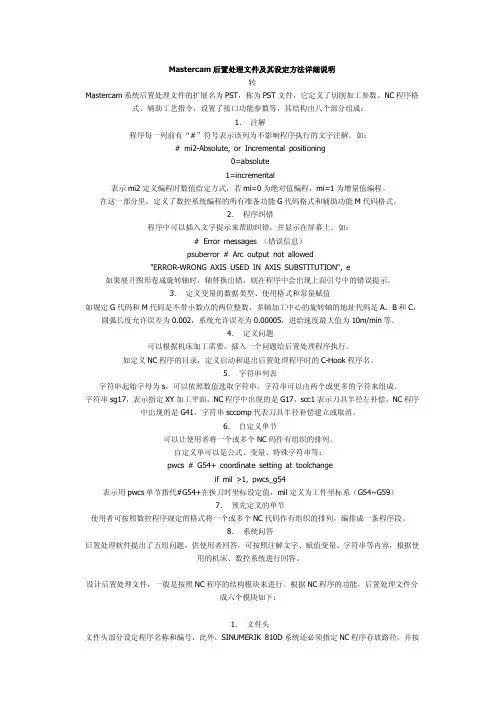

二、Mastercam系统通用后置处理程序Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。

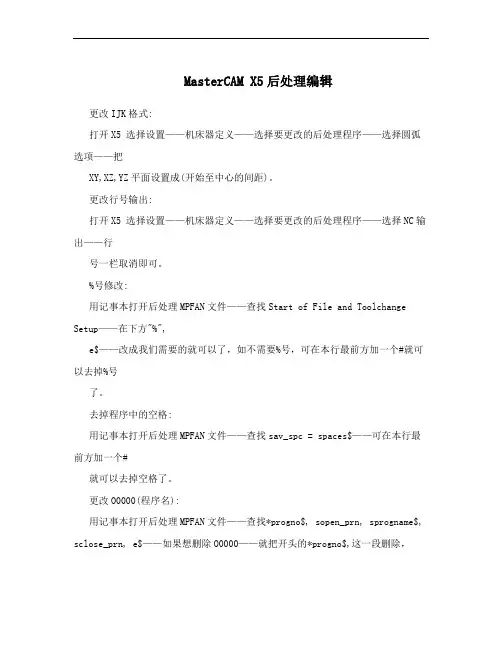

MasterCAM X5后处理编辑更改IJK格式:打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择圆弧选项——把XY,XZ,YZ平面设置成(开始至中心的间距)。

更改行号输出:打开X5 选择设置——机床器定义——选择要更改的后处理程序——选择NC输出——行号一栏取消即可。

%号修改:用记事本打开后处理MPFAN文件——查找Start of File and Toolchange Setup——在下方"%",e$——改成我们需要的就可以了，如不需要%号，可在本行最前方加一个#就可以去掉%号了。

去掉程序中的空格:用记事本打开后处理MPFAN文件——查找sav_spc = spaces$——可在本行最前方加一个#就可以去掉空格了。

更改O0000(程序名):用记事本打开后处理MPFAN文件——查找*progno$, sopen_prn, sprogname$, sclose_prn, e$——如果想删除O0000——就把开头的*progno$,这一段删除，有些机台不认O0000可能认O0001我们只需更改第一句*progno$,更改成"O0001"，就可以了想把O0000和程序序名分开就可以把*progno$,更改为*progno$, e$这样就分开了格式如下:O0000(COR01)去掉程序路径和时间信息:sopen_prn, "DATE=DD-MM-YY - ", date$, " TIME=HH:MM - ", time$,sclose_prn, e$ #Date and time output Ex. 12-02-05 15:52sopen_prn, "MCX FILE - ", *smcpath$, *smcname$, *smcext$, sclose_prn, e$sopen_prn, "NC FILE - ", *spathnc$, *snamenc$, *sextnc$, sclose_prn, e$sopen_prn, "MATERIAL - ", *stck_matl$, sclose_prn, e$spaces$ = sav_spc这些段落全部开头加#去掉换刀程序:用记事本打开后处理MPFAN文件——查找pbld, n$, *t$, sm06, e$改为#pbld, n$, *t$, sm06, e$删除高度补偿:用记事本打开后处理MPFAN文件——查找pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$改为#pbld, n$, sg43, *tlngno$, pfzout, scoolant, pstagetool, e$如果要保留安全高度就改为:#pbld, n$, sg43, *tlngno$,pfzout, scoolant, pstagetool, e$去掉程序结束回归原点功能:用记事本打开后处理MPFAN文件——查pbld, n$, sgabsinc, sgcode,*sg28ref, "Z0.", scoolant,e$改为#pbld, n$, sgabsinc, sgcode, *sg28ref, "Z0.", scoolant, e$ 去掉程序XY回归原点功能:用记事本打开后处理MPFAN文件——查if nextop$ = 1003 | tlchg_home, pbld, n$, *sg28ref,"X0.", "Y0.", 更改为#if nextop$ = 1003 | tlchg_home, pbld, n$,*sg28ref, "X0.", "Y0.",删除A0第四轴:用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, *sgcode,*sgabsinc, pwcs, pfxout,pfyout,pfcout,更改为pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, #pfcout, 有些机台钻孔后G80不会抬到安全高度:用记事本打开后处理MPFAN文件——查pcan1, pbld, n$, sg80, strcantext, e$更改为pcan1, pbld, n$, sg80, pfzout, strcantext, e$其格式如下: 更改前:G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80M5M30更改后:G0G90G54X0.Y0.S1000M3Z100.G98G81Z-100.R1.F100.G80Z100.M5M30把刀具补偿G41D1更改为G41T1:有些机台如西门子半径补偿值是T1的情况下:用记事本打开后处理MPFAN文件——查fmt D 4 tloffno$ #Diameter offset number更改为fmt T 4 tloffno$ #Diameter offset number就可以了。
