混凝土结构温度应力分析

钢筋混凝土结构设计中温度应力的控制导言目前，建筑形态的变化，导致建筑结构变化越来越复杂，钢筋混凝土结构的应用广泛应用，其具有强度高、整体性好、耐久性好、耐火性好、可塑性好等优点，但是也有一些缺点，钢筋混凝土结构温度裂缝就普遍存在，主要是温度对钢筋混凝土结构的影响。

本文主要对钢筋混凝土结构设计中温度应力的控制进行分析。

温度应力及温度应力对钢筋混凝土结构的影响1.温度应力概念在各种温度变化的影响下，钢筋混凝土结构内部与表面往往会发生变形，当该变形受到刚度过大的构件约束时将发生温度应力，当温度应力达到一定数值时，结构内部的微观裂纹将会发展成为宏观裂缝。

钢筋混凝土结构中混凝土和钢筋拥有基本相等的温度膨胀系数，然而因为不存在收缩性质，钢筋将对温差作用下的混凝土收缩发生阻碍，进而对混凝土产生拉应力。

结构构件截面配筋量越大，这种拉应力越大，结构构件越容易发生裂缝。

2.温度应力对钢筋混凝土结构的影响温度应力对建筑物的影响主要在两个方面，一个是高度方向，另一个是长度方向。

在高度方向，对于多高层钢筋混凝土结构，混凝土的自身收缩与温度应力的危害在顶层与底部较为显著。

这是由于在房屋底部温度变形与收缩会受到基础的约束。

但在顶部，日光直接照射在屋盖上，相对其下各层楼盖，顶层楼盖温度变化强烈，并且因为受到其下数层楼盖的约束，进而在房屋建筑中经常能在顶部看到温度裂缝与收缩。

在长度方向，当房屋的长度越大，楼板与梁等连续构件由于温度变化与混凝土自身收缩引起的长度改变就越大。

如果这些纵向长度变化受到竖向构件（柱、墙）的约束，在楼盖结构中将发生压应力或拉应力。

现浇钢筋混凝土结构的温度效应分析钢筋混凝土结构的温度效应受收缩当量温差、日照作用、季节温差的影响，本文主要对收缩当量温差进行分析。

收缩当量温差作用下钢筋混凝土结构的温度效应分析如下：1.楼板温度效应分析在均匀温度作用下用来模拟钢筋混凝土楼板的矩形壳单元，如果不受任何约束，会沿板面方向自由伸展，在垂直于板面方向不发生变形；当有外界限制时，板的变形被完全或部分限制，板单元内将发生温度应力与温度变形。

混凝土结构温度应力分析技术规程一、前言混凝土结构温度应力是混凝土结构在温度变化过程中产生的应力。

对于大型混凝土结构如桥梁、水利工程、高层建筑等，温度应力的影响不容忽视。

因此，对混凝土结构的温度应力进行分析，可以为混凝土结构设计、施工、维护提供重要的参考依据。

本文将介绍混凝土结构温度应力分析的具体技术规程。

二、混凝土结构温度应力的产生原因混凝土结构在温度变化过程中，会因为混凝土的热膨胀系数大于钢材的热膨胀系数，导致混凝土结构产生温度应力。

同时，混凝土结构的形状和约束条件也会影响温度应力的大小。

温度应力的大小取决于混凝土结构的材料性质、几何形状、约束条件以及温度变化范围等因素。

三、混凝土结构温度应力分析的步骤1. 确定混凝土结构的材料性质首先，需要确定混凝土结构所使用的混凝土的材料性质，包括混凝土的弹性模量、泊松比、线膨胀系数、热膨胀系数等。

这些参数可以通过实验或者参考相关文献得到。

2. 确定混凝土结构的几何形状和约束条件其次，需要确定混凝土结构的几何形状和约束条件。

混凝土结构的几何形状包括截面形状、长度、宽度等参数；约束条件包括支座类型、支座刚度、约束方式等参数。

这些参数可以通过实测或者参考相关文献得到。

3. 确定混凝土结构的温度变化范围在确定混凝土结构的材料性质、几何形状和约束条件后，需要确定混凝土结构的温度变化范围。

温度变化范围一般包括最高温度和最低温度，可以通过气象数据或者实测数据得到。

4. 进行温度应力计算在确定了混凝土结构的材料性质、几何形状、约束条件和温度变化范围后，可以进行温度应力计算。

具体的计算方法可以采用有限元方法、弹性理论方法等。

5. 分析温度应力的影响最后，需要分析温度应力对混凝土结构的影响。

温度应力对混凝土结构的影响包括结构的变形、裂缝的产生、构件的承载能力等。

根据温度应力的大小和混凝土结构的特点，可以采取相应的措施，如增加混凝土结构的支座、增加混凝土结构的截面尺寸等。

四、混凝土结构温度应力分析中需要注意的问题1. 温度应力分析需要考虑混凝土结构的实际情况，如约束条件、温度变化范围等。

混凝土结构温度应力分析技术规程一、前言混凝土结构在使用过程中会受到温度变化的影响，因此需要进行温度应力分析，以保证结构的安全性和稳定性。

本文将详细介绍混凝土结构温度应力分析的技术规程。

二、温度应力分析的基本原理温度应力分析是根据混凝土材料的热膨胀系数和温度变化计算混凝土结构在温度变化下所受到的应力。

具体步骤如下：1. 确定结构的温度变化范围和时间段；2. 计算混凝土材料的热膨胀系数；3. 根据温度变化和热膨胀系数计算混凝土结构所受到的应力。

三、温度应力分析的具体步骤1. 确定结构的温度变化范围和时间段在进行温度应力分析之前，首先需要确定混凝土结构的温度变化范围和时间段。

一般来说，温度变化范围为-20℃~40℃，时间段为24小时。

如果结构受到更大的温度变化，需要根据实际情况进行调整。

2. 计算混凝土材料的热膨胀系数混凝土材料的热膨胀系数是进行温度应力分析的关键参数。

其计算公式为：α = (l2-l1)/(l1*t)其中，α为混凝土材料的热膨胀系数，l1为混凝土结构在温度为t1时的长度，l2为混凝土结构在温度为t2时的长度，t为温度变化量。

3. 根据温度变化和热膨胀系数计算混凝土结构所受到的应力根据温度变化和热膨胀系数，可以计算出混凝土结构所受到的应力。

其计算公式为：σ = EαΔt其中，σ为混凝土结构所受到的应力，E为混凝土的弹性模量，Δt为温度变化量。

四、温度应力分析的注意事项1. 在进行温度应力分析之前，需要进行混凝土结构的力学性能测试，以确定混凝土的弹性模量等参数。

2. 温度应力分析需要考虑混凝土结构的几何形状和支撑条件等因素。

3. 在进行温度应力分析时，需要考虑混凝土结构的变形和应力分布情况，以确定结构的安全性和稳定性。

五、结论温度应力分析是保证混凝土结构安全性和稳定性的重要技术手段。

本文通过介绍温度应力分析的基本原理、具体步骤和注意事项，为混凝土结构温度应力分析提供了详细的技术规程。

混凝土温度应力检测标准一、引言混凝土是建筑工程中使用最广泛的建筑材料之一，但是在混凝土的使用过程中，由于外部环境的变化和内部自身的缺陷等原因，会产生一定的温度应力，严重影响混凝土的使用寿命和质量。

因此，混凝土温度应力检测标准是非常必要的。

二、检测对象混凝土温度应力检测的对象是混凝土结构体系，包括但不限于混凝土梁、混凝土板、混凝土柱、混凝土墙等。

三、检测原理混凝土温度应力检测的原理是通过测量混凝土结构体系内部的温度变化，计算出混凝土结构体系内部产生的温度应力。

四、检测方法混凝土温度应力检测可以采用以下方法：1. 热像仪法热像仪法是一种非接触式的检测方法，通过拍摄混凝土结构体系表面的红外热图，分析混凝土结构体系表面的温度分布情况，计算出混凝土结构体系内部的温度应力。

2. 温度传感器法温度传感器法是一种接触式的检测方法，通过在混凝土结构体系内部布置温度传感器，测量混凝土结构体系内部的温度变化，计算出混凝土结构体系内部的温度应力。

5、检测标准混凝土温度应力检测标准应包括以下内容：1. 检测对象：混凝土结构体系。

2. 检测方法：热像仪法或温度传感器法。

3. 检测时机：混凝土结构体系浇筑后、养护期结束后和使用期内。

4. 检测参数：混凝土结构体系内部的温度变化和温度应力。

5. 检测结果：将检测结果与规定的温度应力限值进行比较，判断混凝土结构体系是否存在温度应力超标的情况。

6. 检测报告：检测报告应包括混凝土结构体系的基本情况、检测方法、检测结果、存在问题及建议等内容。

6、结论混凝土温度应力检测标准是保障混凝土结构体系使用寿命和质量的重要手段，应根据具体情况制定完善的检测标准和方法，以确保混凝土结构体系的安全稳定运行。

SimWe仿真论坛»C06：ANSYS--实例赏评»混凝土箱梁日照温度场、温度应力ANSYS分析结果混凝土箱梁日照温度场、温度应力ANSYS分析结果混凝土箱梁在日照和气温变化等气象因素作用下，会在截面内产生非线性温度分布，引起较大的纵向、横向温度应力，在超静定结构中还会引起温度次应力。

应力大小往往会超过列车或汽车荷载效应，特别是横向温度应力对混凝土箱梁纵向裂纹的出现有很大的贡献。

下面首先发几张混凝土箱梁日照温度场ANSYS分析结果的图片，希望对这方面感兴趣的网友在此讨论。

Ⅰ：夏季日照温度场。

由于，桥轴线走向和纬度的关系，腹板在夏季腹板几乎不受日照，因此截面温度梯度主要在竖向。

peregrine2007-7-14 15:07夏季，t=10:00的温度场peregrine2007-7-14 15:09夏季，t=14:00的温度场[[i] 本帖最后由 peregrine 于 2007-7-14 15:15 编辑 [/i]]peregrine2007-7-14 15:15回复 #3 peregrine 的帖子夏季，t=03:00，夜间负温差peregrine2007-7-14 15:19Ⅱ：冬季温度场。

本箱梁冬季腹板也会受到一定的日照。

冬季，t=16:00bridge-7-18 21:481、底板温度基本是处于均匀温度状态原来做过实桥试验，上下底板也是相差很大的，是不是所处环境不同了2、“夏季，t=03:00，夜间负温差”跟实测也是差的很远，基本上是处于均匀温度状态。

3、希望提供你的计算思路，偶们好学习一下。

peregrine2007-7-19 20:15回复 #6 bridge5209 的帖子回楼上我这是根据多年气象资料计算的最不利状况下的温度分布，与楼上在某一座桥的实测数据有出入，是正常的。

1、底板温差主要受气温变化和地面或水面对太阳辐射的反射率影响，地面太阳辐射发射率随环境变化很大，难以准确确定，计算时一般偏于不利考虑，取较小值，因此计算的底板上下温差比较小，在本算例中为℃（14:00)2、夜间负温差看起来很大，但要注意的是，最高温度出现在箱梁梗胁加厚处的内部，而最低温度出现在悬臂端部板厚最薄处，特别是在悬臂端部，在很小的范围内温度降低很多，因为这个部位不仅尺寸小，而且夜间呈三面放热的状态，温度下降自然比结构主体要大得多。

混凝土板温度应力分析及控制方法研究一、研究背景混凝土是建筑工程中最重要的材料之一，其具有高强度、耐久性和可塑性等优点，因此在建筑、道路、桥梁等领域得到广泛应用。

然而，混凝土构件在施工和使用过程中会受到各种力的作用，从而导致温度应力的产生，严重的温度应力会导致混凝土的开裂和损坏。

因此，混凝土板温度应力的分析及控制方法研究具有重要意义。

二、混凝土板温度应力的产生机理混凝土板在施工和使用过程中会受到温度的影响，当混凝土板的温度发生变化时，其体积也会发生变化，从而产生温度应力。

混凝土板的温度应力主要由以下两个方面产生：1.温度梯度引起的应力当混凝土板的表面和内部温度不同时，就会产生温度梯度，从而引起温度应力。

这种应力主要由混凝土板的热膨胀系数和温度梯度决定。

2.约束引起的应力混凝土板的约束条件也会引起温度应力。

例如，混凝土板与支座之间的约束就会引起温度应力。

由于混凝土的热膨胀系数较大，当混凝土板的温度变化时，其长度也会发生变化，从而产生约束应力。

三、混凝土板温度应力的分析方法为了准确预测混凝土板温度应力的大小和分布情况，需要进行混凝土板温度应力的分析。

目前，常用的混凝土板温度应力分析方法主要包括以下几种：1.经验公式法经验公式法是根据经验公式计算混凝土板温度应力的大小和分布情况。

这种方法简单易行，但其适用范围较小，只适用于一些简单的混凝土板结构。

2.有限元法有限元法是一种计算机模拟方法，可以较为精确地计算混凝土板温度应力的大小和分布情况。

这种方法需要进行大量的计算，计算量较大，但其适用范围广，可用于各种混凝土板结构的分析。

3.解析法解析法是一种基于数学分析的方法，通过对混凝土板温度应力的基本方程进行求解，得到混凝土板温度应力的大小和分布情况。

这种方法计算量较小，但其适用范围较窄，只适用于一些简单的混凝土板结构。

四、混凝土板温度应力的控制方法为了控制混凝土板温度应力的大小和分布情况，需要采取一些措施。

目前，常用的混凝土板温度应力控制方法主要包括以下几种：1.降低混凝土板的温度变化率降低混凝土板的温度变化率可以有效地控制混凝土板温度应力的大小和分布情况。

混凝土超长结构温度应力分析全精通
一、分析原理
1.热应力原理：根据材料的线膨胀系数及温度差，可以计算出温度应力。

当结构受到温度变化的影响时，混凝土会产生相应的应力。

2.纵横向温度应力不平衡原理：由于混凝土超长结构的尺寸很大，在温度变化作用下，结构的不同部位会有不同的温度变形，从而引起不平衡的应力分布。

3.材料特性：混凝土作为一种复合材料，其特性会受到温度的影响。

根据材料的热学性能参数，可以计算出具体的温度应力。

二、分析工具
混凝土超长结构温度应力分析通常使用有限元分析方法进行求解。

有限元分析是一种针对复杂结构的数值计算方法，可以较为准确地模拟结构的温度变化，并计算出相应的应力分布。

常用的有限元分析软件包有ANSYS、ABAQUS等，这些软件具有强大的计算能力和可视化效果，可以对混凝土超长结构进行全面的温度应力分析。

三、分析方法
1.平衡温度法：假设混凝土超长结构处于其中一温度状态下的平衡。

通过对结构进行瞬态热传导和力学分析，可以计算出结构在温度变化时的应力分布。

2.数值分析法：通过数值计算的方法，将混凝土超长结构划分为若干网格单元，根据其热传导和力学特性，计算出结构在不同温度下的应力变化。

3.经验公式法：根据混凝土的力学特性和温度变化规律，通过经验公式的方法来估计结构的温度应力分布。

这种方法相对简单，适用于一些简单结构和初步设计。

总结起来，混凝土超长结构温度应力分析对于工程设计来说是非常重要的一项工作。

通过深入了解分析原理、使用分析工具和熟练掌握分析方法，可以准确地评估结构的稳定性和安全性，为工程的设计和施工提供科学依据。

混凝土结构的温度应力分析方法一、概述混凝土结构在使用过程中会受到温度的影响，温度变化会引起混凝土内部的应力变化，进而影响结构的稳定性和安全性。

因此，在混凝土结构的设计和施工中，需要考虑温度应力的影响。

本文将介绍混凝土结构的温度应力分析方法。

二、温度应力产生原因温度变化会引起混凝土内部的温度变化，从而引起混凝土内部的体积变化。

当混凝土受到约束时，体积变化会引起内部应力的变化，从而产生温度应力。

温度应力的大小与混凝土的线膨胀系数、温度变化量、混凝土的约束程度等因素有关。

三、温度应力分析方法1. 温度应力计算公式根据基本力学原理，可以得到混凝土结构的温度应力计算公式：σ = αΔT E其中，σ为温度应力，α为混凝土的线膨胀系数，ΔT为温度变化量，E为混凝土的弹性模量。

2. 温度应力分析步骤（1）确定温度变化量在进行温度应力分析前，首先需要确定温度变化量。

通常情况下，可以根据气象资料和历史数据来确定设计温度范围。

（2）确定混凝土的线膨胀系数混凝土的线膨胀系数是影响温度应力大小的关键因素之一。

一般情况下，可以根据混凝土的配比和试验数据来确定混凝土的线膨胀系数。

（3）确定混凝土的约束程度混凝土的约束程度也是影响温度应力大小的关键因素之一。

混凝土的约束程度越大，温度应力就越大。

一般情况下，可以根据混凝土的结构形式和施工方式来确定混凝土的约束程度。

（4）计算温度应力根据上述公式和确定的参数，可以计算出混凝土结构在温度变化下的应力分布情况。

四、温度应力分析案例以下是一个混凝土结构的温度应力分析案例：假设某混凝土结构的线膨胀系数为1.2×10^-5/℃，设计温度范围为-10℃~30℃，混凝土的约束程度为中等程度。

根据上述参数，可以计算出该混凝土结构在温度变化下的应力分布情况。

（1）确定温度变化量根据设计温度范围，温度变化量为40℃。

（2）确定混凝土的线膨胀系数已知混凝土的线膨胀系数为1.2×10^-5/℃。

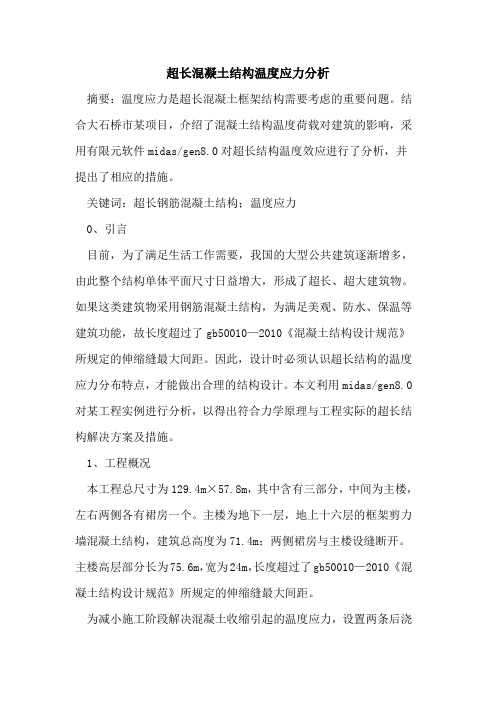

超长混凝土结构温度应力分析摘要：温度应力是超长混凝土框架结构需要考虑的重要问题。

结合大石桥市某项目，介绍了混凝土结构温度荷载对建筑的影响，采用有限元软件midas/gen8.0对超长结构温度效应进行了分析，并提出了相应的措施。

关键词：超长钢筋混凝土结构；温度应力0、引言目前，为了满足生活工作需要，我国的大型公共建筑逐渐增多，由此整个结构单体平面尺寸日益增大，形成了超长、超大建筑物。

如果这类建筑物采用钢筋混凝土结构，为满足美观、防水、保温等建筑功能，故长度超过了gb50010—2010《混凝土结构设计规范》所规定的伸缩缝最大间距。

因此，设计时必须认识超长结构的温度应力分布特点，才能做出合理的结构设计。

本文利用midas/gen8.0对某工程实例进行分析，以得出符合力学原理与工程实际的超长结构解决方案及措施。

1、工程概况本工程总尺寸为129.4m×57.8m，其中含有三部分，中间为主楼，左右两侧各有裙房一个。

主楼为地下一层，地上十六层的框架剪力墙混凝土结构，建筑总高度为71.4m；两侧裙房与主楼设缝断开。

主楼高层部分长为75.6m，宽为24m，长度超过了gb50010—2010 《混凝土结构设计规范》所规定的伸缩缝最大间距。

为减小施工阶段解决混凝土收缩引起的温度应力，设置两条后浇带，间距在30m左右。

故不考虑后浇带封闭前的温度应力影响。

2、温度作用取值2.1施工阶段预测分析：根据建设单位工期及工程实际，2011年7月中旬开始基础施工，120天完成主体施工，即2011年11月底完成主体施工。

预计：2012年4月中旬封闭后浇带。

2.2环境温度分析施工阶段环境温度确定：本工程于2012年4月封闭后浇带，即建筑合拢，此时月平均温度为10℃。

建筑合拢后于2012年11月采暖期开始前完成装修并投入使用。

此阶段（4月～11月）月平均温度最低为2℃，最高为33℃，故降温温差最大为-8℃，升温温差最大为+23℃。

混凝土结构施工中的温度应力分析一、背景与概述混凝土是建筑结构中常用的材料之一，其施工中需要考虑到温度变化对其的影响。

由于混凝土的热膨胀系数较大，施工过程中易受温度影响而产生应力。

因此，在混凝土结构的设计和施工过程中，需要进行温度应力分析，以保证结构的安全性和稳定性。

二、混凝土的热膨胀系数及温度影响混凝土的热膨胀系数通常在10×10^-6/℃左右，比一般的金属材料要大得多。

在混凝土施工过程中，由于温度变化，混凝土会发生热膨胀或收缩，从而产生应力。

当混凝土的温度升高时，其体积会增大，从而产生膨胀应力，反之则会产生收缩应力。

由于混凝土是一种非均质材料，其内部的温度变化可能会导致不同部位的应力不同，从而产生裂缝或变形。

三、混凝土结构施工中的温度应力分析方法1. 热应力计算法热应力计算法是一种常用的分析混凝土温度应力的方法。

该方法需要考虑混凝土的热膨胀系数、温度变化、结构的约束程度等因素，通过计算得出混凝土内部的应力分布情况。

在计算过程中，需要进行多次迭代计算，并考虑到混凝土的非线性特性，以得出较为准确的结果。

2. 数值模拟法数值模拟法是一种基于有限元分析的方法，通过建立混凝土结构的有限元模型，考虑到温度变化对混凝土的影响，得出混凝土的应力分布情况。

该方法需要考虑到混凝土的材料特性、约束条件、温度变化等因素，并进行多次迭代计算，以得出较为准确的结果。

3. 监测法监测法是一种实验性的方法，通过在混凝土结构中安装应力计等传感器，监测其内部的应力变化情况。

该方法需要在施工前进行计划，安装监测设备，并在施工过程中进行实时监测。

通过监测数据的分析，可以得出混凝土结构内部的应力变化情况，以及其与温度变化的关系。

四、混凝土结构施工中的温度应力控制措施1. 控制混凝土的温度控制混凝土的温度是控制混凝土结构温度应力的有效措施之一。

在混凝土浇筑过程中，可以通过控制混凝土的温度，减少其温度变化对结构的影响。

具体措施包括: 控制混凝土的配合比，减少其水泥用量，控制混凝土的浇筑时间等。

混凝土结构温度应力分析技术规程一、前言混凝土结构在使用过程中，由于受到外界环境因素的影响，如温度变化等，会产生相应的应力，如果不采取有效措施，会对结构的安全性产生影响。

本文旨在介绍混凝土结构温度应力分析技术规程，以便工程师在实际工作中能够更好地掌握这一技术。

二、温度应力的定义和影响因素温度应力是指混凝土结构在温度变化时所受到的内部应力。

影响温度应力的因素主要包括混凝土结构的材料性质、结构形状、环境温度变化等。

三、温度应力的计算方法温度应力的计算方法主要有两种：一是按材料力学原理进行计算，即应力=模量×温度差；二是按混凝土的线膨胀系数进行计算，即应力=线膨胀系数×温度差×单位长度。

四、温度应力分析的步骤温度应力分析的步骤包括以下几个方面：1、确定结构模型；2、确定材料参数；3、确定温度变化范围；4、进行温度应力计算；5、分析温度应力的结果，并进行安全评估。

五、温度应力分析的注意事项在进行温度应力分析时，需要注意以下几个方面：1、要对结构进行精确的建模，包括几何形状、材料参数等；2、要考虑温度变化的不确定性，包括环境温度变化等；3、要对不同部位的温度应力进行分析，以便进行针对性的加固措施；4、要对分析结果进行多次验证，以提高分析结果的可信度。

六、温度应力分析的实例以某混凝土桥梁为例，进行温度应力分析。

该桥梁主跨长42米，宽12米，高3.5米，采用C50混凝土。

环境温度变化范围为-10℃~40℃，桥梁结构的线膨胀系数为12×10-6/℃，计算得到温度应力为270kPa，根据安全系数要求，需要对桥梁进行加固。

七、温度应力分析的加固措施针对以上实例，可以采取以下几种加固措施：1、采用高强度混凝土或预应力混凝土；2、增加桥梁的横向支撑；3、采用隔热层等措施减少温度变化的影响。

八、总结温度应力分析是混凝土结构设计和施工中必不可少的一项工作。

通过对温度应力的分析，可以更好地掌握结构的安全性，并采取相应的加固措施，以保证结构的安全和可靠性。
