盖梁（穿心棒法）施工工艺技术方案工艺流程盖梁施工工艺流程图如下图所示：图 1 盖梁施工工艺流程图施工方法测量放样盖梁施工前，由测量人员对已完的墩柱进行复测，墩位中心位置及顶面高程满足设计及规范要求后再进行后续放样。

底模安装完成后，测量人员对底模平面位置及角点标高进行复核，并配合作业人员进行模板尺寸调整，直至模板平面位置、标高均符合设计、规范要求。

穿心棒托架安装根据墩柱上预留的孔位安装穿心棒，穿心棒长度需满足单侧外露50cm，穿心棒安装完成后安装空心钢盒（采用10mm钢板焊制）作为承重牛腿，空心钢盒内径比钢棒直径大10mm，以利于穿入，钢盒套上钢棒后四个角空隙用三角木块塞牢敲紧，防止钢棒在钢盒内移动，在钢盒上表面即钢板平面上安装对口钢楔/螺旋千斤顶作为卸落装置。

图 2 空心钢箱大样图卸落装置安装到位后在其上依次安装横向承重梁、纵向分配梁，在分配梁上再铺设盖梁底钢模,其中承重梁采用I50a工字钢，分配梁采用I14工字钢，为了保证承重梁的整体稳定性，在承重梁梁端每间距300cm设置一道拉杆。

横向分配梁伸出盖梁范围80cm，在其上铺设竹胶板作为工人施工操作平台。

施工作业平台围绕盖梁四周布设一圈，为方便施工，保证施工人员有足够操作空间。

在作业平台四周设置栏杆，要求上横杆高1.2m，下横杆高0.6m，立杆间距1.5m，在栏杆根部设置高度为18cm的挡脚板，挡脚板与栏杆立杆固定牢固。

施工作业平台所使用钢管应做防锈处理，并刷间距为30cm红白相间的油漆，在平台四周挂安全网围挡并设置安全警示标志牌。

混凝土凿毛待墩柱混凝土达到设计强度的50%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，直至露出新鲜混凝土骨料，并用清水进行冲洗干净。

底模安装底模采用组合钢模板，由3块标准矩形模板、2块带圆弧模板和2块斜底模组拼而成。

使用前先在现场将模板进行组装，涂刷脱模剂，然后用吊车将模板分节进行拼装。

盖梁底钢模与立柱之间应夹贴一层双面胶浆条。

盖梁穿心钢棒法施工方案一、工程概述二、施工准备1.施工前需要制定详细的施工方案，并进行相关的技术交底。

2.准备好施工所需的材料和机械设备，包括钢棒、钢筋焊接机、切割机等。

3.对施工现场进行清理，确保场地整洁，同时进行安全标识，设置施工安全防护措施。

三、施工步骤1.定位：根据设计要求，在梁柱节点处确定钢棒穿心位置，并进行标记。

2.钢棒加工：根据实际情况，将预留的钢棒进行加工，包括切割、弯曲等。

3.钢筋焊接：将加工好的钢棒按照设计要求焊接在梁柱节点上。

注意焊接质量和安全防护，确保焊接牢固、稳定。

4.参数测量：对焊接完成的钢棒进行正确的测量，确保其位置和尺寸符合设计要求。

5.立管加固：如果需要对立管进行加固，可以使用钢筋穿心法进行加固。

6.防腐处理：对焊接完成的钢棒进行防腐处理，以防止腐蚀。

7.质量检验：对施工完成的梁柱节点进行质量检验，确保施工质量。

四、安全措施1.操作人员必须熟悉安全操作规程，佩戴好安全防护用具，并进行必要的培训。

2.施工过程中，禁止在高空作业，严禁随意抛掷材料、工具等。

3.检查焊接工具的使用安全性，防止电击等事故发生。

4.施工现场应设置安全防护措施，如警示牌、防护网等。

5.施工中定期检查设备及材料的使用情况，确保其正常工作状态。

6.施工过程中，必须严格按照操作规程进行施工，杜绝违章操作。

7.施工现场应设置专人管理，确保施工秩序和安全。

五、施工质量控制1.施工方案必须符合设计要求，并进行合理的技术交底。

2.施工过程中，必须严格按照相关质量标准进行施工，确保施工质量。

3.施工人员必须持有相关操作证书，具备相应的施工经验和技能。

4.施工过程中，对钢棒的加工、焊接、防腐等进行质量检验和监控。

六、施工总结盖梁穿心钢棒法是一种较为常用的梁柱节点加固方法，具有施工简单、工期短、经济实用等优点。

在进行施工时，必须严格按照相关标准和规范进行施工，保证施工质量和安全。

同时，施工现场必须设置安全措施和质量控制措施，确保施工过程的安全和质量。

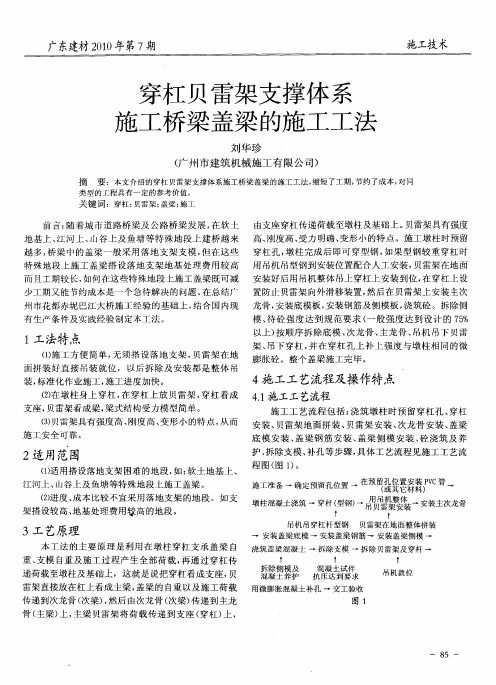

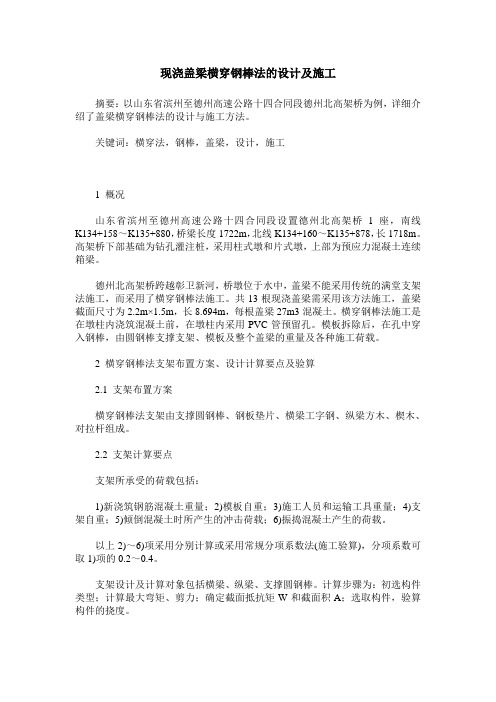

现浇盖梁横穿钢棒法的设计及施工摘要：以山东省滨州至德州高速公路十四合同段德州北高架桥为例，详细介绍了盖梁横穿钢棒法的设计与施工方法。
