Lb3C1061 对变压器及厂用变压器装设气体继电器有什么规定

气体继电器与变压器的安全气体继电器和变压器在电力系统中扮演着重要角色，它们的安全性对于电力系统的稳定运行至关重要。

下面将分别从气体继电器和变压器的安全角度进行探讨。

一、气体继电器的安全气体继电器是一种利用气体介质(如SF6气体)进行开断和合闸的电器设备。

其安全性主要体现在以下两个方面：1. 气体继电器的密封性能气体继电器的密封性能直接关系到气体泄漏的问题。

气体继电器处于高压状态下，一旦发生泄漏，不仅会破坏设备本身的正常运行，还可能引发火灾或爆炸等严重安全事故。

因此，气体继电器必须具备良好的密封性能，能够有效防止气体泄漏。

在设计和生产气体继电器时，厂家需要采取一系列措施来确保其密封性能，例如选用合适的材料、采用可靠的密封结构等。

2. 气体继电器的绝缘性能气体继电器在高压状态下工作，因此其绝缘性能至关重要。

如果绝缘性能不达标，会导致设备出现击穿现象，从而导致设备失效或引发火灾等事故。

为了确保气体继电器的绝缘性能，厂家需要采用高质量的绝缘材料，加强产品的绝缘设计，并进行严格的绝缘性能测试。

二、变压器的安全变压器是电力系统中常见的设备，其安全性主要涉及以下几个方面：1. 变压器的绝缘耐压试验变压器的绝缘性能对于其安全性至关重要。

绝缘性能不达标可能导致设备击穿，引发火灾、爆炸等严重事故。

因此，厂家在生产变压器时，需要进行一系列绝缘耐压试验，确保其绝缘性能符合标准要求。

2. 变压器的过载和短路保护变压器在运行过程中可能会面临过载或短路等异常情况，这些情况可能导致设备损坏甚至发生火灾等事故。

为了提高变压器的安全性，厂家通常会在变压器上设置过载和短路保护装置，以便及时切断电源，避免故障蔓延。

3. 变压器的油漏检测和防护变压器通常采用油作为冷却介质，因此油漏可能成为一个潜在的安全隐患。

为了防止油漏引发火灾或爆炸等事故，厂家需要对变压器的油箱、油管等进行严密的检漏，确保变压器正常工作。

综上所述，气体继电器和变压器在电力系统中的安全性非常重要。

安全管理编号：LX-FS-A95946 气体继电器与变压器的安全In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑气体继电器与变压器的安全使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。

如果不能正确使用或使用不当，则可能造成变压器损坏。

1 案例(1) A变压器，型号为SZ9-4000/35，1999年7月出厂，同年8月安装投运。

2001-10-31，色谱分析判断内部存在电弧放电故障及固体绝缘受损，为此安排停电检修。

11月2日停电吊芯检查，发现B相高压线圈多处匝间短路，有明显放电痕迹，变压器内游离碳较多；安装的气体继电器没投入使用(无接线)，这台变压器在高温电弧下运行，随时都有起火烧毁的危险。

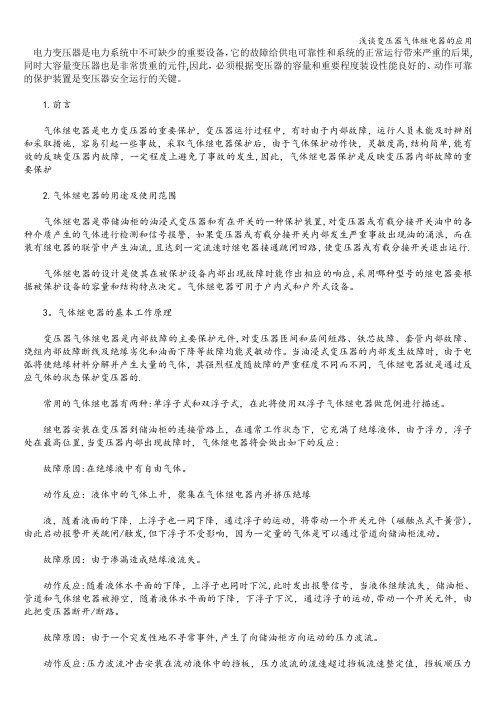

电力变压器是电力系统中不可缺少的重要设备，它的故障给供电可靠性和系统的正常运行带来严重的后果,同时大容量变压器也是非常贵重的元件,因此，必须根据变压器的容量和重要程度装设性能良好的、动作可靠的保护装置是变压器安全运行的关键。

1.前言气体继电器是电力变压器的重要保护，变压器运行过程中，有时由于内部故障，运行人员未能及时辨别和采取措施，容易引起一些事故，采取气体继电器保护后，由于气体保护动作快，灵敏度高,结构简单,能有效的反映变压器内故障，一定程度上避免了事故的发生,因此，气体继电器保护是反映变压器内部故障的重要保护2.气体继电器的用途及使用范围气体继电器是带储油柜的油浸式变压器和有在开关的一种保护装置,对变压器或有载分接开关油中的各种介质产生的气体进行检测和信号报警，如果变压器或有载分接开关内部发生严重事故出现油的涌浪，而在装有继电器的联管中产生油流，且达到一定流速时继电器接通跳闸回路，使变压器或有载分接开关退出运行.气体继电器的设计是使其在被保护设备内部出现故障时能作出相应的响应,采用哪种型号的继电器要根据被保护设备的容量和结构特点决定。

气体继电器可用于户内式和户外式设备。

3。

气体继电器的基本工作原理变压器气体继电器是内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部故障断线及绝缘劣化和油面下降等故障均能灵敏动作。

当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同，气体继电器就是通过反应气体的状态保护变压器的.常用的气体继电器有两种:单浮子式和双浮子式，在此将使用双浮子气体继电器做范例进行描述。

继电器安装在变压器到储油柜的连接管路上，在通常工作状态下，它充满了绝缘液体，由于浮力，浮子处在最高位置,当变压器内部出现故障时，气体继电器将会做出如下的反应:故障原因:在绝缘液中有自由气体。

动作反应：液体中的气体上升，聚集在气体继电器内并挤压绝缘液，随着液面的下降，上浮子也一同下降，通过浮子的运动，将带动一个开关元件（磁触点式干簧管)，由此启动报警开关跳闸/触发,但下浮子不受影响，因为一定量的气体是可以通过管道向储油柜流动。

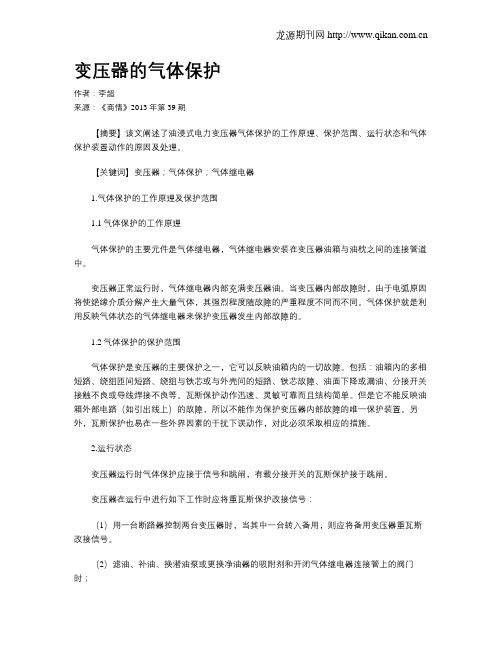

变压器的气体保护作者：李超来源：《商情》2013年第39期【摘要】该文阐述了油浸式电力变压器气体保护的工作原理、保护范围、运行状态和气体保护装置动作的原因及处理。

【关键词】变压器；气体保护；气体继电器1.气体保护的工作原理及保护范围1.1气体保护的工作原理气体保护的主要元件是气体继电器，气体继电器安装在变压器油箱与油枕之间的连接管道中。

变压器正常运行时，气体继电器内部充满变压器油。

当变压器内部故障时，由于电弧原因将使绝缘介质分解产生大量气体，其强烈程度随故障的严重程度不同而不同。

气体保护就是利用反映气体状态的气体继电器来保护变压器发生内部故障的。

1.2气体保护的保护范围气体保护是变压器的主要保护之一，它可以反映油箱内的一切故障。

包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳问的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。

瓦斯保护动作迅速、灵敏可靠而且结构简单。

但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。

另外，瓦斯保护也易在一些外界因素的干扰下误动作，对此必须采取相应的措施。

2.运行状态变压器运行时气体保护应接于信号和跳闸，有载分接开关的瓦斯保护接于跳闸。

变压器在运行中进行如下工作时应将重瓦斯保护改接信号：（1）用一台断路器控制两台变压器时，当其中一台转入备用，则应将备用变压器重瓦斯改接信号。

（2）滤油、补油、换潜油泵或更换净油器的吸附剂和开闭气体继电器连接管上的阀门时；（3）在瓦斯保护及其二次回路上进行工作时。

（4）除采油样和在气体继电器上部的放气阀放气处，在其他所有地方打开放气、放油和进油阀门时。

（5）当油位计的油面异常升高或吸吸系统有异常现象，需要打开放气或放油阀门时。

3.气体保护装置动作原因若气体保护动作，变压器开关跳闸，一般情况下，其事故过程已结束，后果比较严重。

因此，必须在轻瓦斯信号动作时，认真检查，仔细分析，正确判断，立即采取措施。

气体继电器的安全维护气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。

如果不能正确合理使用或使用不当，则可能造成变压器损坏。

按照相关规定，对800kV•A及以上的电力变压器和400kV•A及以上的车间电力变压器均应装设气体继电器保护装置。

在使用气体继电器中，加强维护工作。

坚持预防为主，做好运转变压器的安全保护。

1．气体继电器使用之前应经校验合格，并与变压器同时安装投入运转。

应该做好气体继电器的定期校验和日常巡检维护工作，保证动作的可靠性。

2．变压器安装检测、修理后投运初期，气体继电器内可能会积聚气体，此时应退出跳闸保护，只投信号保护，待变压器内残存气体排尽后再投入跳闸保护。

3．变压器运转中进行大量放油、补油、带电滤油，更换净油吸附剂、开闭继电器连接管道阀门等工作时，易引起继电器误动，应退出跳闸保护，投信号保护。

4．经常检查和保持储油柜正常油位，保持呼吸器通畅，防止油位下降缺油引起气体继电器误动，还应设法检查循环油泵的密封性能，防止负压进气。

5．气体继电器动作后，应检查继电器气室有无气体、保护装置二次回路有无问题、储油柜油位是否正常、有无负压进气现象，注意保存继电器内的气体，设法取气样和油样尽快送检进行色谱分析，查明变压器故障和跳闸原因。

必要时做电气试验检查，切忌盲目送电。

6．当变压器内部故障时间较长或程度较严重时气体继电器才有动作反应，它对早期潜伏性故障反应不灵敏。

需要通过油中气体的色谱分析才能发现诊断早期潜伏性故障，因此要注意做好定期和设备异常时的色谱分析和电气试验。

变压器的保护种类变压器装设的保护5.1.1变压器装设的保护种类因变压器的故障和不正常运行状态等一系列问题，故变压器一般装设下列继电保护装置：变压器油箱内部故障和油面下降的瓦斯保护。

容量为800KVA及以上的油浸式变压器，均应装设瓦斯保护。

当油箱内部故障产生轻微瓦斯或油面下降时，保护装置应瞬时作用于信号；当产生大量的瓦斯时，瓦斯保护应动作于断开变压器各电源侧断路器。

容量为400KVA及以上的车间内油浸式变压器，也应装设瓦斯保护。

（1）瓦斯保护整定：1) 一般气体继电器气体容积整定范围为250-300立方厘米，变压器容积在1000KVA以上时，一般正常整定为250立方厘米，气体容积整定值是利用调节重锤的位置来改变的。

2) 重瓦斯保护油流速度的整定重瓦斯保护动作的油流速度整定范围为0.6-1.5m/s，再整定流速均以导油管中的流速为准，而不依据继电器处的流速。

根据运行经验管中油流速整定为0.6-1.5m/s时，保护反映内部故障是相当灵敏的。

但是，在变压器外部故障时，由于穿越性故障电流的影响，在导油管中油流速度约为0.4-0.5m/s。

因此，为了防止穿越性故障时瓦斯保护误动作，故对本站的主变的瓦斯保护可将油流速度整定在1m/s左右。

（2）纵联差动保护：反映变压器绕组和引出线相间短路及绕组匝间短路的纵联差动保护或电流速断保护。

1) 容量为6300KVA以下的变压器，可装设电流速断保护作为变压器相间短路保护的主保护。

2) 容量为6300KVA以上的变压器，应装设纵联差动保护作为变压器的主保护而以过电流保护作为其后备保护。

（3）后备保护。

过电流保护，用于降压变压器，保护装置的整定值应考虑短路时可能出现的过负荷。

复合电压（包括负序电压及线电压）启动的过电流保护。

负序电流保护和单相式低电压启动的过电流保护，用于6300KVA及以上的升压变压器。

当选择以上保护灵敏性、选择性不能满足要求时，可选择阻抗保护作后备保护。

电力变压器气体继电器的安装及使用
1、气体继电器安装前，应进行密封试验和触点动作试验，确认继电器合格。

2、气体继电器应水平安装，其观测孔应装在便于监视的一侧，其顶盖上标注的箭头应指向油枕。

3、气体继电器两端的连接油管，应以变压器顶盖为准，保持一定的升高坡度，并不得有急剧的弯曲和相反的斜度；油管上的油门应装在油枕与气体继电器之间。

4、气体继电器的轻瓦斯和重瓦斯触点，在导杆上的安装位置应正确，触点所用的导杆（浮筒）动作时应无卡阻现象。

5、使用直流操作时，为防止气体继电器触点烧损，电源电正极应与水银触点相连，负极应与水银外的固定触点相连。

6、气体继电器的连接导线（或电缆）应耐绝缘油的侵蚀，至少应将连接端约0.5米长度作耐油处理。

7、强迫油循环冷却式变压器，在投入运行前，应按制造厂的规定对冷却油的流速进行调整。

附件16江苏省电力公司气体（油流）继电器管理规定第一章总则第一条气体（油流）继电器是油浸式变压器及有载分接开关内部故障的重要非电量保护设备。

为确保气体（油流）继电器安全运行与正确动作，依据相关技术要求和管理制度，结合江苏电网实际运行情况，制订本规定。

第二条本规定对35kV及以上油浸式变压器气体（油流）继电器的全过程管理提出了明确要求，覆盖了气体（油流）继电器从选型、校验、安装、调试、验收、投运以及运行管理等各个环节。

第三条本规定适用于江苏省电力公司（以下简称省公司）35kV 及以上油浸式变压器气体（油流）继电器管理。

第二章职责分工第四条省公司生产技术部1、归口负责气体（油流）继电器的专业管理。

2、参与气体（油流）继电器的选型以及技术参数确定。

3、负责气体（油流）继电器全过程技术监督管理。

4、负责气体（油流）继电器流速定值核定的监督管理。

第五条省公司物资部1、负责在变压器招标书中明确气体（油流）继电器的技术参数。

2、负责监督变压器制造商按技术协议提供合格的气体（油流）继电器。

3、负责组织全省气体（油流）继电器备品的调配工作。

第六条省公司基建部负责监督省建设分公司、市建设公司做好新建和技改工程项目投运前气体（油流）继电器的检查、送检、安装、调试等工作。

第七条省电科院设备状态评价中心1、参与气体（油流）继电器招标阶段的选型以及技术协议签订阶段技术参数的确定工作。

2、负责制订各类气体（油流）继电器的校验规范，承担省内气体（油流）继电器的检测工作。

3、负责实施全省气体（油流）继电器的全过程技术监督工作。

第八条省检修分公司、市供电公司1、负责气体（油流）继电器流速定值的核定。

2、负责新投运变压器气体（油流）继电器的验收工作。

3、负责运行变压器气体（油流）继电器的检修与运行工作。

第三章选型采购第九条在油浸式变压器（电抗器）招标文件中，应明确气体（油流）继电器的规格和技术条件（如：明确气体继电器应满足变压器真空注油要求）。
