ABB断路器设置选项

ABB断路器设置保护的方法详细�ABB 断路器设置保护的方法 S 系列， T 系列塑壳断路器设置：（PR212MPPR222MP LRIU）保护 PR212/MP （LRIU） L 是过载保护；R 是电机堵转保护； I 是短路保护； U 是缺相和三相不平衡保护。

2. L(过载电流) 设置I1=In×（0.4+0.01....0.63） In 为断路器额定电流动作时间设置等级10A：脱扣时间t1=4s I1 为断路器设定过载电流等级10：脱扣时间t1=8s 等级20：脱扣时间t1=16s 等级30：脱扣时间t1=24s 3. R(电机堵转)设置I5=I1×(3+1....7) 动作时间设置 t5=1-4-7-10s t5 为脱扣器动作的预设时间说明：R（电机堵转）保护功能可以设置关闭/开；设置关闭时把微动开关向下（OFF）位，设置开时把微动开关向上（ON）位；R 电机堵转保护功能在电机启动时是自动停用的，完成启动过程后自动恢复保护。

4. I(短路保护)设置I3=In×6.....13 5. U(缺相和三相不平衡)设置I6=0.4×I1 动作时间 t6=4s 说明：U（缺相和三相不平衡）保护功能可以设置关/开，设置关时把微动开关向下（OFF）位，设置开时把微动开关向上（ON）位；当一相或两相的电流降到低于 L 功能设定的0.4×I1 和持续时间超过 4s 时保护动作； 6. Reset(脱扣复位)设置：Man(手动)向下，Auto(自动)向上 7. Set (参数设定方式): Elt(电子)向下， Man (手动)向上 8. Mode (操作模式) ：Norm(常规模式)向下， Heavy(重载模式)向上说明：Norm 模式可以通过附件PR212/CI 模块直接断开接触器； Heavy 模式L-R-I-U 功能监测出任何故障都会断开断路器 9. K time (后备保护时间)：Max(最大)向上，Min(最小)向下说明：此功能验证发送到断路器或接触器的断开指令是否被执行，如没有执行，在经过一设定的延时后，将再一次发出断开指令； Max 最大160ms Min 最小80ms 10. Input (选择输入)：PTC（温度输入）向上 0/I（通用输入）向下。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

A B B断路器参数调试讲义ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调过载调MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB断路器参数调试讲义ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir 的含义是什么？框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

【最新整理，下载后即可编辑】ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ；MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范过流调节旋钮过载调节旋钮围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB 断路器参数(cānshù)调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节(ti áoji é)旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载(gu òz ài)旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载(f ùz ài)的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应(du ìy ìng)值如下：过流调过载调MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载(guòzài)调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应(duìyìng)值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置(shèzhì)说明三ABB断路器低压(dīyā)断路器的参数详解3.1、空气断路器的框架电流(diànliú)Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架(kuànɡ jià)电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作(gōngzuò)电流Ie：指在规定条件下，能保证电器正常工作的电流值。

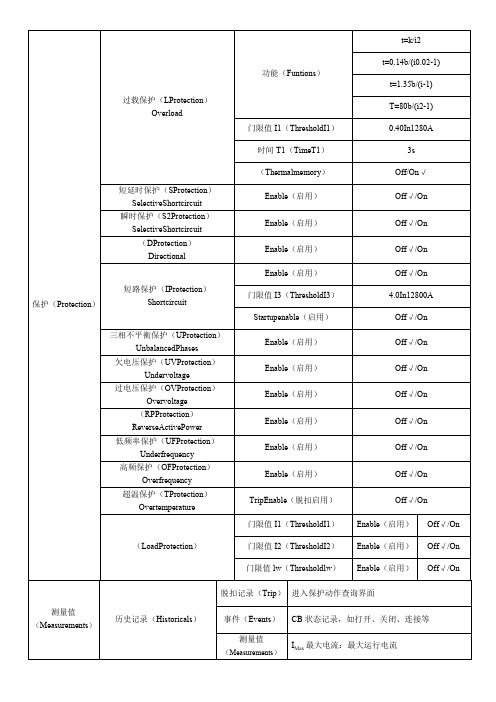

1Protections 保护1.1L Protection L段保护1.1.1F unction 选择脱扣功能1.1.1.1t=k/i21.1.1.2t=0.14b/(i0.02-1)1.1.1.3t=13.5b/(i-1)1.1.1.4t=80b/(i2-1)1.1.2T hreshold I1 I1的整定值调节1.1.2.10.40 In –1.00In1.1.3T ime t1 T1 时间调节1.1.3.13S—144S1.1.4T hermal memory 热记忆功能1.1.4.1OFF / ON 关或开1.2S Protection S段保护1.2.1E nable 开/关选择1.2.1.1OFF / ON 关 / 开1.2.2F unction 功能（曲线选择）1.2.2.1T=k / T=k/i21.2.3T hreshold I2 I2整定值调节1.2.3.10.6In—10.0In1.2.4T ime t2 T2时间调节1.2.4.10.05S—0.80S1.2.5Z one selectivity 区域选择1.2.5.1OFF / ON 关 / 开1.2.6S electivity time 时间选择1.2.6.10.04S—0.20S1.2.7S tartUp enable 起动选择1.2.7.1OFF / ON 关 / 开1.3I Protection I 保护1.3.1E nable 开/关选择1.3.1.1OFF / ON 关 / 开1.3.2T hreshold I3 整定值调节1.3.2.11.5In—15.0In1.3.3S tartUp enable 起动选择1.3.3.1OFF / ON 关 / 开1.3.4S tartUp threshold 起动调节值1.3.4.11.5In—15.0In1.3.5S tartUp time 启动时间1.3.5.10.10S—1.50S1.4G Protection G 保护1.4.1E nable 开/关选择1.4.1.1OFF / ON 关 / 开1.4.2F unction 功能（曲线选择）1.4.2.1T=K / T=K/i21.4.3T hreshold I4 整定值调节1.4.3.10.20In—1.00In1.4.4T ime t4 时间调节1.4.4.10.10S—1.00S1.4.5T rip Enable ？1.4.5.1OFF / ON1.4.6Z one selectivity 区域选择1.4.6.1OFF / ON1.4.7S electivity time 选择性时间调节1.4.7.10.04S—0.20S1.4.8S tartUp enable 起动选择1.4.8.1OFF / ON1.5U Protection 相不平衡保护1.5.1E nable 功能选择1.5.1.1OFF / ON1.5.1.2Threshold I6 5%--90% 调节值选择1.5.1.3Time t6 0.5S—60.0S 时间选择1.5.1.4Trip Enable OFF / ON1.6T Protection 超温保护1.6.1T rip enable OFF / ON2Measurements 测量2.1 Historicals 历史记录2.1.1T rip？2.1.2E vents 事件2.1.3M easurements 测量2.1.3.1I Max I 最多电流2.1.3.2Reset measures 重新测量2.2 Peak factor 峰值因数2.3 Contact wear 触头磨损2.4 Waveforms 波形3Settings 设置3.1Circuit Breaker 断路器3.1.1N eutral Protection 中性线保护3.1.1.1Enable OFF / ON 功能开启3.1.1.2Neutral Protection 50%--200% 中性线选择3.1.2G round Protection 接地保护3.1.2.1External Toroid 外置互感器3.1.2.1.1Absent 缺省3.1.2.1.2Source Ground Return ？3.1.2.2Toroid size 互感器选择3.1.2.2.1100A—800A3.1.3U nit installation 模块安装3.1.3.1Install 安装3.1.3.2Uninstall 卸载3.2 Main Frequency 频率3.2.150Hz / 60Hz3.3 Modules 模块3.3.1L ocal Bus Unit 本地总线装置3.3.1.1Presence 总线选择3.3.1.1.1Absent 缺省3.3.1.1.2Present 选择目前装置3.4Data logger 数据记录3.4.1E nable OFF / ON 功能开启3.4.2S ampling freq 取样频率3.4.2.1600 Hz3.4.2.21200 Hz3.4.2.32400 Hz3.4.2.44800 Hz3.4.3S top event 停止事件3.4.3.1None 无3.4.3.2Any Alarm 无报警3.4.3.3L timing L 时间3.4.3.4Any Trip3.4.3.5Custom3.4.4S top delay 0.00S—10.00S 停车延时3.4.5R estart 重新开始3.4.6S top 停止3.5Measure store time 5min—120min 测量时间3.6 Harmonic dist OFF / ON 谐波检测3.7 System 系统设置3.7.1D ate 日期3.7.2T ime 时间3.7.3L anguage 语言3.7.4N ew password 新的密码3.8 Display contrast 30% 显示对比4Test 试验4.1 CB status 开关状况4.2 Auto test 自动测试4.3 Trip test(disabled) 脱扣测试4.4 Zone selectivity 区域选择4.4.1S protection S 保护4.4.1.1Input 输入4.4.1.2Force Output 开关量输出4.4.1.3Release Output 模拟量输出4.4.2G protection G保护4.4.2.1Input 输入4.4.2.2Force Output4.4.2.3Release Output 5About5.1 Protection unit 保护单元5.2 Circuit Breaker 线路开关E型断路器PR122脱扣器调试说明书。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ； MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A —400A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED （5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX （9）档—400A;二、ABB 断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
