d20.S21交换机软件升级指南

华为交换机的升级方法网络设备升级（适合华为、h3c 的VRP ）设备升级常用的有三种方式：ftp 、xmodem 、tftp 的方式，网络设备的升级有时候能解决一些莫名其妙的网络故障，也排除了一些安全漏洞。

这里主要介绍远程设备的升级，而本地升级和远程升级的方式一样，远程设备的升级可以采用ftp 、tftp 来升级。

在相关的网站（ ）上下载需要升级的设备最新的bootrom 和主机文件1、ftp的升级不管交换机和主机那个设备作为ftp 服务端，操作都一样，保持主机和交换机的管理地址能互通，我们以交换机S3026 为ftp 服务器为例在超级终端登入交换机（超级终端有windows 自带的超级终端，SecureCRT 比较不错支持ssh 、telnet 常用的管理协议都可以用）建立ftp 帐号[h3c]local-userxjnu[h3c]service-typeftp[h3c-luser-xjnu]quit[h3c]ftpserver enable如果flash 空间不够，删除交换机的原文件，在上传文件，<h3c>delE050-VRP310-r0030-150-a.bin<h3c>reset recycle-bin主机下C:\>ftp <交换机地址>ftp>binftp >put S3026-170.btmftp>put S3026-vrp310-r0034-170.app在超级终端<h3c>boot bootrom S3026-170.btm<h3c>boot boot-loader S3026-vrp310-r0034-170.app<h3c>dis boot-loader检查了后重启reboot2、tftp 的升级主机上运行tftp server （常用的3Com 的TFTP Server ），指定需要加载程序所在文件的路径设定主机的地址，保证tftpserver 和交换机能路由可达；通过tftp 的get 命令将软件下载到交换机上<h3c>tftp 172.16.10.1 get S3026-170.btm<h3c> boot bootrom S3026-170.btm重新启动交换机reboot超级终端怎么配置交换机conlse口悬赏分：20 - 解决时间：2009-4-6 09:15提问者：825469345 - 一级最佳答案将控制线连接到交换机的console口和电脑的COM口，然后打开超级终端，在超级终端串行端口的属性做如下配置:端口速率：9600Bps数据位：8奇偶校验：无停止位：1流控：无。

交换机设置及软件升级根底知识学习笔记电脑资料了解一些关于交换机设置方面的知识还是非常有帮助的，这里我们主要分析了交换机设置及软件升级根底知识，交换机作为企业网络的核心设备担当着重要角色，不管是网络层次中位于接入层的二层交换机还是会聚层和核心层的三层交换机，我们都必须保证这些设备的正常顺利且平安的运行，不过任何网络都不能说是百分之百平安的，所以交换机肯定会有出问题的那一天，因此在平时就应该由网络员作好充分必要的数据备份工作，这样可以帮助企业在出现问题后第一时间恢复正常。

今天笔者就和大家谈谈如何将交换机设置中的数据进展备份。

交换机中的重要数据有哪些和之前我们介绍过的硬件防火墙以及路由器一样，在交换机中需要我们特别“照顾”的数据是保存于交换机FLASH中的操作系统文件以及同样保存在FLASH中的config配置文件。

至于终究应该备份哪个详细文件，我们可以通过show flash（Cicso设备）或dis flash（H3C设备）来查看。

TFTP法备份和恢复交换机数据TFTP法就是将网络中一台计算机设置为TFTP效劳，然后来备份和恢复数据的。

要想顺利的备份和恢复交换机我们需要事先建立一个TFTP效劳器，这样通过网络将TFTP效劳器和交换机连接到一起，然后通过get或者put命令将flash文件或config文件进展备份和复原。

一般我们都是通过Cisco TFTP Server这个软件来建立TFTP效劳器的第三步：接下来就需要测试建立的TFTP效劳器了，首先我们从本机进展测试，通过“开始->运行”，然后输入CMD进入到命令行窗口，按照tftp -i host get|put source destination格式输入命令即可，例如我想将当前目录中的111.txt文件上传到10.91.30.48地址的TFTP效劳器上，就可以执行tftp -i10.91.30.48 put 111.txt完成上传操作，第一步：下载Cisco TFTP Server程序解压缩，然后运行主程序。

第一步：路由器上电自检，出现如下的信息：】Start to reboot...Router starts booting...(V2.05) Starting at 0x1c00000...********************************************* ** Quidway Series Routers Boot ROM, V9.07** *********************************************Copyright(C) 1997-2004 by HUAWEI TECH CO., LTD.Compiled at18:10:29,Oct 14 2004.Testing memory...OK!128M bytes SDRAM32768k bytes flash memoryHardware Version is MTR 1.0CPLD Version is CPLD 1.0Press Ctrl-B to enter Boot Menu此时键入<Ctrl+B>，系统将进入BOOTROM菜单。

说明：必须在出现“Press Ctrl-B to enter Boot Menu...”的3秒钟之内，键入<Ctrl+B>，系统方可进入BOOTROM菜单；否则系统将进入程序解压过程。

若进入程序解压过程后再希望进入BOOTROM菜单，则需要重新启动路由器。

【第二步：用户键入<Ctrl+B>后，系统提示：】Please input Bootrom password:此时需要用户要输入BootROM口令（路由器出厂时缺省没有BootROM口令，直接回车即可）。

若用户已经修改过BootROM口令，应该输入正确的口令，若三次口令验证未通过，则系统中止。

【第三步：当用户输入了正确的BootROM口令，系统将出现如下提示信息：】Boot Menu:1: Download application program with XMODEM2: Download application program with NET3: Set application file type4: Display applications in Flash5: Clear application password6: Start up and ignore configuration7: Enter debugging environment8: Boot Rom Operation Menu9: Do not check the version of the softwarea: Exit and rebootEnter your choice(1-a): 2在上述提示信息中：选择2: Download application program with NET【第四步：设定TFTP使用的网络参数】NetPortDownload Menu:1: Change Net Parameter2: Download From Net3: Exit to Main MenuEnter your choice(1-3): 1Change Boot Parameter:'.' = clear field; '-' = go to previous field; ^D = quitboot device : fei0processor number : 0host name : 8040file name : vxworks AR28-VRP340-R0006-907-128-a.bin /待下载的版本文件名/inet on ethernet (e) : 169.254.64.108 1.1.1.1 /本路由器的接口地址/ inet on backplane (b):host inet (h) : 169.254.64.107 1.1.1.2 /TFTP server地址/ gateway inet (g) :user (u) : 8040ftp password (pw) (blank = use rsh): 8040flags (f) : 0x0 0x80/ TFTP方式必须输入标识0x80/target name (tn) : 340-0006.bin /保存在FLASH中使用的文件名/startup script (s) :other (o) :只需要修改红色部分的参数，其它参数采取默认值即可。

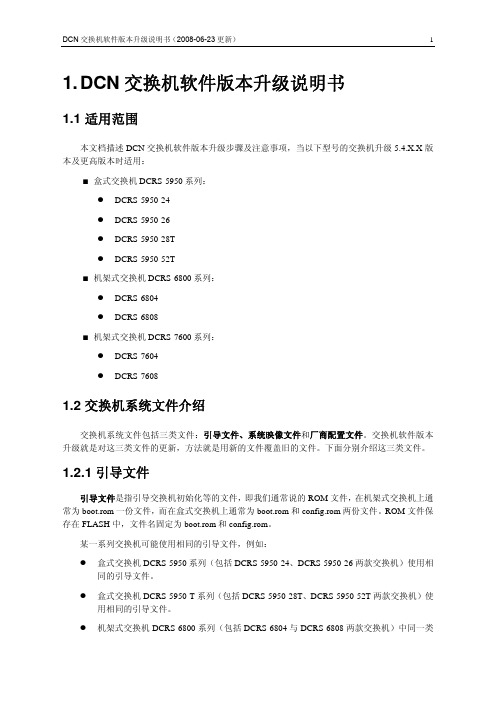

1. DCN交换机软件版本升级说明书1.1 适用范围本文档描述DCN交换机软件版本升级步骤及注意事项，当以下型号的交换机升级5.4.X.X版本及更高版本时适用：■盒式交换机DCRS-5950系列：z DCRS-5950-24z DCRS-5950-26z DCRS-5950-28Tz DCRS-5950-52T■机架式交换机DCRS-6800系列：z DCRS-6804z DCRS-6808■机架式交换机DCRS-7600系列：z DCRS-7604z DCRS-76081.2 交换机系统文件介绍交换机系统文件包括三类文件：引导文件、系统映像文件和厂商配置文件。

交换机软件版本升级就是对这三类文件的更新，方法就是用新的文件覆盖旧的文件。

下面分别介绍这三类文件。

1.2.1 引导文件引导文件是指引导交换机初始化等的文件，即我们通常说的ROM文件，在机架式交换机上通常为boot.rom一份文件，而在盒式交换机上通常为boot.rom和config.rom两份文件。

ROM文件保存在FLASH中，文件名固定为boot.rom和config.rom。

某一系列交换机可能使用相同的引导文件，例如：z盒式交换机DCRS-5950系列（包括DCRS-5950-24、DCRS-5950-26两款交换机）使用相同的引导文件。

z盒式交换机DCRS-5950-T系列（包括DCRS-5950-28T、DCRS-5950-52T两款交换机）使用相同的引导文件。

z机架式交换机DCRS-6800系列（包括DCRS-6804与DCRS-6808两款交换机）中同一类型的模块使用相同的引导文件。

z机架式交换机DCRS-7600系列（包括DCRS-7604与DCRS-7608两款交换机）中同一类型的模块使用相同的引导文件。

1.2.2 系统映像文件系统映像文件是指交换机硬件驱动和软件支持程序等的压缩文件，即我们通常说的IMG文件。

交换机系统映像文件保存在FLASH中，文件名缺省为nos.img。

交换机升级步骤操作系统升级步骤如果是通过网络升级IOS，运行TFTP Server主机连接交换机的接口没有限制，TFTP Server的地址可以随意定义，但必须与网络设备定义的地址在同一网段上。

连接至路由器时，必须使用路由器的第一个以太网口，即Ethernt0（对Cisco 2500系列等）和Ethernet0/0（对Cisco 2600系列等），其他系列略有差别，可根据使用手册进行确定。

下面将详细介绍IOS文件修复的步骤。

1．部署TFTP首先需要安装TFTP Server软件，这里使用Cisco TFTP Server的TFTP服务器软件，可以从Cisco网站上下载。

将IOS文件放在TFTP Server所在目录的根目录下，如果TFTP Server软件在机器装的是Cisco TFTP Server目录，那么就把新的IOS 文件放在Cisco TFTP Server 目录下就可以了。

也可以自行指定IOS 文件的存放位置。

2．升级交换机IOS首先，用Console连接交换机的Console口与电脑的COM1口（或USB口，依据配置线不同而定）网线连接交换机Fast Ethernet0/1口与计算机的以太网口，打开TFTP 服务器软件。

为使交换机能与TFTP服务器相互通信，需要为交换机和TFTP服务器设置IP地址。

(1)设置TFTP服务器地址首先需要将运行TFTP的计算机IP地址设为192.168.0.1。

(2)设置交换机IP地址使用Windows自带的超级终端软件，将交换机的地址设为与计算机的IP地址相同网段。

三层交换机可以针对接口设置IP，而二层交换机需要针对升级用VLAN，设置IP地址。

具体步骤如下。

第1步：进入全局配置模式Switch#configure terminal第2步：进入管理VLAN接口模式Switch(config)# interface vlan 99第3步：配置IP地址Switch(config-if)#ip address 192.168.0.2 255.255.255.0第4步：将Fasethernet 0/1划分到VLANSwitch(config-if)# interface fasethernet 0/1Switch(config-if)# switch access vlan 99第5步：退回全局配置模式Switch#exit此时，如果能够在超级终端界面上Ping通192.168.0.1，就表明交换机和TFTP 服务器（电脑）连接与通信正常了。

S21交换机软件升级指南一．正常工作模式下交换机升级正常工作模式就是指交换机运行在正常工作状态下。

在正常工作模式下，交换机可以完成利用TFTP服务器，升级交换机主体程序的功能；可以利用TFTP 备份交换机的配置、设置交换机，所有这些功能都只用一个COPY命令来完成。

使用这些功能之前，必须先搭建一个合适升级环境，事先做好如下的准备：交换机和用于升级交换机的微机在同一网络环境内，保证交换机和微机在网络上相通，搭建一个如下图所示的升级环境。

图4-1：用Telnet配置模式对交换机进行远程升级在微机上启动TFTP Server。

给交换机对应接口配置IP地址，该IP地址不能和网络上的其他设备冲突，并且与TFTP Server 微机可以相互通讯。

可以在交换机方先用Ping测试网络的连通性，如果能Ping通，说明使用正常工作模式下的维护功能的环境才能满足。

说明：在正常工作模式下，对交换机的主体程序、web文件进行升级时，可以采用任何的连接方式进入配置模式，可以在Console口进入，也可以通过异步口进入，还可以用Telnet的方式进入配置模式，都可以执行升级的命令，在升级交换机的主体程序时，不会影响交换机的正常运行.1.正常工作模式下交换机主体程序的升级做好上述的升级前的准备工作，并且将用于升级的交换机主体程序文件拷贝到TFTP 服务器所指定的目录下，假设:本地主机的ip地址为192.168.26.48,主文件所在目录为桌面bin文件夹下，主文件的名称为s2126g.bin在交换机特权用户模式下执行如下命令：Red-Giant#copy tftp flash然后根据提示输入对应的参数。

正常工作模式下交换机主体程序的升级操作实例如下：1>升级s21交换机主文件s2126g.bin 操作如下Switch#copy tftp flashSource filename []?s2126g.binAddress of remote host []192.168.26.48Destination filename [s2126g.bin]?s2126g.bin!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! %Success : Transmission success,file length 3678476Synchronizing...!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!%Success : Synchronization success,total length 3678476Switch#2>升级s21交换机主文件ctrl.bin 操作如下Switch#copy tftp flashSource filename []?ctrl.binAddress of remote host []192.168.26.48//tftp服务器的地址即本地pc的ip地址Destination filename [ctrl.bin]?ctrl.bin!!!!!!!!!!!!!!!%Success : Transmission success,file length 418736Synchronizing...!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!%Success : Synchronization success,total length 4187363 重启交换机4 在升级完成后，第一次重启交换机时，会进行文件系统的整理，在此过程中，交换机会自动重启二次，此过程的时间大概持续五分钟左右，在此过程上，严禁将交换机断电5 重启后，查看交换机的软件版本，信息如下Switch#show verSystem description : Red-Giant Gigabit Intelligent Switch(S2126G) ByRuijie NetworkSystem uptime : 0d:0h:14m:13sSystem hardware version : 3.0System software version : 1.63 Build Jan 6 2006 Re lSystem BOOT version : RUIJIE-S2126G-BOOT01-01-01System CTRL version : RG-S2126G-CTRL 03-09-03Running Switching Image : Layer2Switch#说明：1．交换机主体程序文件下载到flash中,必须命名为s2126g.bin,而不能用其他的文件名,交换机启动后执行的主体文件就是s2126g.bin,要是找不到s2126g.bin,就不能进入配置模式Ctrl 程序升级注意：1．CTRL 程序S21_CTRL31_V1.63.bin 仅支持V3.1 硬件版本的S2126G/S2150G 和V3.0硬件版本的S2126S/S2126 交换机。

1.背景为解决地铁21号线温度误告问题，保证21号线后续的正常使用，需进行设备的软件升级工作。

2.升级时间及步骤本次软件升级涉及机电管理软件和设备软件两部分升级，机电软件升级可不中断业务且升级较快，机电软件单站升级时间在20分钟左右（含单盘升级完成后启动时间），设备软件可通过网管在线升级，预计单站升级时间在40分钟以内（可多端设备并行同时升级节约时间），设备软件升级建议在晚上进行，升级过程中设备需要复位会引起业务中断。

2.1.机电管理软件升级操作规范说明1、升级人员到达站点后，联系网管中心接口人，接口人在网管上对该站点进行save操作，待网管返回保存成功。

2、升级人员向网管中心接口人确认备用主控交叉盘所在槽位，拔掉备用主控交叉盘，进行机电文件烧录（烧录步骤见后文），完成后插上备用主控交叉盘。

3、网管中心确认备用主控交叉盘ready后，网管下发主备切换命令，待主备切换完成之后，拔出备用主控盘，升级人员按照操作步骤烧录主控交叉盘机电文件。

4、确认业务正常后升级人员可以离开站点。

2.2.机电文件包介绍机电文件包里面包含：power（电源盘烧录文件）、service card（业务盘烧录文件）、SRC5A（5U主控交叉盘烧录文件）和J-link下载器的下载软件（该软件32位和64位操作系统通用）。

2.3.J-link下载器软件安装与配置2.3.1.软件安装双击可执行文件，一直点击next就可以直接安装成功。

2.3.2.软件配置该软件安装完成之后只只需要把cpu的型号选成MK60N512VLQ100即可，具体操作如下：第一步：点击工具栏Options，选择Project settings第二步：选择CPU选项，点击device，在device中找到型号为Freescale MK60N512VLQ100的芯片，然后确定即可。

选择Target->Connect，若出现如下提示，证明JTAG口连接正常，能正常下载程序。

错误！未找到引用源。

错误！未找到引用源。

1.1 升级前检查表表1-1升级前检查表序号检查项目检查标准检查结果1 查看当前系统软件版本系统软件版本为V100R003与V100R005C01SPC100之间的版本2 查看设备运行状态设备工作正常3 搭建升级环境根据需要搭建不同的升级环境4 获取所需的升级软件获取所需的配套升级软件5 备份Flash中的重要数据Flash中所有重要数据备份完毕6 查看Flash空间是否足够Flash空间足够保存大包和其它文件（补丁、配置文件等）1.2 查看当前系统软件版本使用display version命令查看正在运行的系统软件的版本。

<Quidway> display versionHuawei Versatile Routing Platform SoftwareVRP (R) Software, Version 5.30 (S2300 V100R003C00SPC301)Copyright (C) 2008-2009 Huawei Technologies Co., Ltd.Quidway S2318TP-SI uptime is 0 day, 0 hour, 1 minute[Unit 0] EDFE uptime is 0 day, 0 hour, 1 minute64M bytes DDR Memory16M bytes FLASHPcb Version : CX22EDFE REV CBasic BOOTROM Version : 118 Compiled at Nov 4 2009, 17:23:15Software Version : VRP (R) Software, Version 5.30 (S2300V100R003C00SPC301)1.3 检查设备运行状态使用display device命令查看S系列设备工作状态。

如果显示状态是Normal，表示系统处于正常状态，可以进行升级操作。
